Как установить планшет вместо магнитолы: готовые решения

Как подключить планшет к магнитоле через USB

Планшет и автомобиль

  • В теме действуют все Правила форума | Правила раздела «Технотрепалка»;
  • Полезные темы на заметку: FAQ по форуму | Экскурсовод «Технотрепалки» | Как убирать изображения под спойлер;
  • Основное правило раздела: 1.3 Технотрепалка — не место для флуда. У нас, всё-таки, технический уклон. Для этого есть раздел «Трепалка»;
  • Вместо слов «Спасибо!» используйте . Если у Вас меньше 15 постов — нажмите на кнопку под тем сообщением, где Вам помогли, и напишите благодарность.

Для некоторых автолюбителей машина это не просто удобное средство для передвижения, а полноценный второй дом, и каждый водитель стремится создать в нем максимально уютную обстановку. Почти каждый мужчина, ездящий на своем авто за город, в дальние поездки , мечтает о том, чтобы поставить телевизор в машину. Но какой смысл покупать TV в машину? Особенно в случае, если можно купить компьютерный планшет, который может заменить не только обычный телевизор, но и GPS-навигатор, видеорегистратор, плеер и компьютер.

В теме нет куратора. По вопросам наполнения шапки обращайтесь к модераторам раздела через кнопку под сообщениями, или к ТС в QMS. Как это сделать правильно, что бы вас поняли с первого раза, написано здесь .

Начну издалека. Есть HTC Flyer (Флаер, планшет на 7дюймов) и Samsung Note (Нот, планшет на 5 дюймов). Подарили ipad 2. Не хочу обсуждать причины, но ipad полностью устраивает, в итоге Флаер и Нот — простаивают без дела.

Созрела мысль использовать один из них в авто, второй оставлю дома и присобачу к телевизору.

В частности хочу Флаер жестко вшить на торпеду, крепление еще надо думать, но это вторично. Аудиовыход подать на аух вход автомагнитолы.

Главная проблема — автомагнитола (не хочу ее менять, она управляется с руля, в т.ч.и громкой связью) не читает usb флешки и не имеет экрана. Хотелось бы иметь возможность на Флаере: 1)читать usb; 2) смотреть камеру заднего вида; 3) использовать в качестве видео проигрывателя; 4) . в качестве навигатора 5) работать через wifi с бортовым компом по протоколу ODBT

Любой планшет (из моих) это может, кроме как быть монитором и быть usb хостом и заряжаться одновременно.

Как оставить usb хост и зарядку я придумал, в теории — подать питание прямо на контакты батареи и использовать штатные средства для usb хоста. А вот как сделать из Флаера — монитор — мозг сломал. Помогите.

Кто-то делал подобное ? Буду рад любым советам.

PS можно купить motorola atrix и к нему multimedia dock, но вопрос монитором все равно не решается, кроме того все таки зря валяться будут два планшета. PPS автомобильные мониторы в плане разрешения — гавно гавном

Проблема

сконцентрировалась, если в двух словах, то как подать на HTC Flyer внешний видео сигнал ?

Решение —

1) всяко рода wi-fi камеры; 2) либо как DNLA клиент (это решения чисто для просмотра контента и для камеры заднего вида (вроде) не подходит); 3) либо по wi-fi/usb (скажем чрез софт airDisplay) как второй монитор к автокомпу, а автокомп уже принимает внешний видеовход; 4) . ищу еще варианты.

Может теперь кто откликнется, на предмет советов и практического применения ?

Сообщение отредактировал Tumar

— 09.01.12, 10:08

Установка планшета вместо штатной магнитолы

Каждый автолюбитель мечтает не просто о хорошей аудио системе, а про многофункциональную мультимедийную систему, в которой бы присутствовали такие полезные опции как GPS, интернет, информативный бортовой компьютер с функцией диагностики автомобиля, а также, чтобы была возможность устанавливать необходимые для вас приложения. Такая акустика есть, но она стоит очень дорого и приобретение данной системы не каждому по карману. В этой статье я расскажу о более дешевом способе установки информационно развлекательной системы с использованием недорогого планшета под управлением android или ios.

Существует два способа подключения.

  1. С использованием внешнего усилителя (замена штатной магнитолы).
  2. Функцию усилителя выполняет съемная магнитола.

Для выполнения робот потребуются такие инструменты.

  • Паяльник желательно с тонким жалом, припой и олово
  • Отвертки, набор ключей,
  • Дрель, сверла 3/8 «
  • Режущий инструмент

Оборудование:

  • Планшет диагональю 7-8 дюймов (предпочтительнее с док станцией, но можно и без нее)
  • Усилитель (если будете подключать через магнитолу, то он не нужен)
  • Car Audio Adapter
  • Автомобильный адаптер для зарядки планшета
  • Качественная проводка для питания усилителя и для вывода аудио звука
  • Термоусадочные трубки

Инструкция подключения планшета через усилитель.

Для начала нужно извлечь штатную магнитолу (используйте руководство по ремонту к вашему автомобилю), затем подготовьте проводку для подключения усилка и планшета. Их можно подключить через проводку прикуривателя или магнитолы, но это будет не совсем правильно и может привести к короткому замыканию. Поэтому мы будем тянуть проводку для усилителя от аккумулятора

Важно: Обязательно на кабель, по которому будет проходить плюс, установите предохранитель, как можно ближе к батарее используя водонепроницаемый корпус для предохранителей

Для проведения кабеля с моторного отделения необходимо сделать небольшое отверстие в стенке между салоном и моторным отделением если такое отверстие уже есть, им следует воспользоваться. В любом случае обязательно используйте резиновую муфту, чтобы предотвратить перетирание изоляции проводов об металл.

У меня в автомобиле было отверстие возле центрального тоннеля через него, и был протянут кабель к установленному под сидением усилителю.

Для подключения акустики к усилку рекомендую использовать адаптер, такой как на фотографии, он избавит вас от необходимости резать, а затем паять провода, для того чтобы было понятно где какой кабель используйте скотч и бумагу с метками. .

От усилителя выводим два кабеля к аудио адаптеру.

Чтобы подключить планшет, необходимы стерео мини кабеля для RCA (не берите китайские за два рубля, от них очень зависит качество звука), также рекомендуется сделать экранировку аудио цеп

Затем найдите в блоке предохранителей свободный разъем, в который напряжение поступает только при повернутом ключе в замке зажигания (для этого воспользуйтесь подсказками на задней крышке блока предохранителей), чтобы не позволить планшету разрядить аккумулятор, когда вы не используете автомобиль. Плюс подключите через плавкий предохранитель, минус к массе, к этим проводам присоединяем 12В разъем мама (гнездо прикуривателя) их продают в магазинах радиодетали и на радио рынке, в который подсоединяется автомобильный адаптер зарядки, подключенный к планшету.

Установка планшета вместо магнитолы

Планшет устанавливается в штатное место магнитолы, возможно рамку придется немного подпилить по краям. Планшет крепится в нише на заранее подготовленные крепежи или фиксируется с помощью герметика или эпоксидного клея, после чего рамка устанавливается на свое место. Также можно прикрепить планшет поверх магнитолы с помощью чехла, док станции или специальных держателей.

Для экономии времени и средств подключаете планшет к усилителю только через аудио выход для наушников, при использовании других методов существенно ухудшается качество исходящего аудио сигнала, также возможно появление посторонних шумов вовремя переключения трансмиссии и при наборе скорости.

Полезные приложения.

  • Для того чтобы планшет адекватно засыпал при выключении зажигания и просыпался после включения необходимо установить и настроить приложение Tasker
  • Приложение TTS iVona будет приветствовать вас приятным голосом при включении системы, присутствует Русский язык
  • Torque Pro для диагностики автомобиля через OBD2

https://youtube.com/watch?v=uoSLBbSoCcU

Характеристики

» src=»https://www.pioneer-rus.ru/sites/pioneer_ru/files/styles/thumbnail/https/products.pioneer-car.eu/sites/pioneer_products/files/property_icon/wi-fi-certified_1.jpg?itok=SYhlkTf_» typeof=»foaf:Image»> Wi-Fi

С помощью встроенной функции Wi-Fi можно использовать возможности беспроводной связи, специально разработанной для поддержки подключения смартфона и приемника без использования кабелей.

Wireless Mirroring

Эта функция предназначена для дублирования экрана мобильного устройства с помощью Wi-Fi на экране головного устройства. Операции дублирования экрана различаются в зависимости от подключенного мобильного устройства. См. инструкции, входящие в комплект мобильного устройства. Для использования Wi-Fi Certified Miracast требуется совместимое устройство. Для получения дополнительной информации перейдите на веб-сайт www.wi-fi.org/discover-wi-fi/miracast.

Waze

Waze – это навигационное GPS приложение для водителей, поддерживаемое на общественных началах и включающее карту, информацию о дорожной обстановке в реальном времени и другую разнообразную информацию, которая отображается на большом дисплее мультимедийных устройств, совместимых с продуктами Pioneer.

» src=»https://www.pioneer-rus.ru/sites/pioneer_ru/files/styles/thumbnail/https/products.pioneer-car.eu/sites/pioneer_products/files/property_icon/bluetooth_0.jpg?itok=_uZlzRsK» typeof=»foaf:Image»> Bluetooth

Выполняйте требования местного законодательства при использовании встроенной функции Bluetooth (HFP). Звонки по беспроводному подключению, беспроводная передача потокового аудио (A2DP) с поиском по исполнителю, альбому и композиции, простое сопряжение и управление звуком (AVRCP), а также беспроводные технологии Bluetooth обеспечивают безопасность и удобство во время вождения.

Pioneer Smart Sync App

Pioneer Smart Sync app helps you to utilise your smartphone’s functions. It connects your smartphone to Pioneer’s compatible car stereos.

Mechafree

This product is designed for modern digital music formats.

8″ Capacitive Touchscreen

A fully flat touchscreen that allows for fast and responsive multi-touch gestures like pinch to zoom, plus swipe and scroll controls at your fingertips, in very high detail.

USB-вход

Подключите любое устройство с помощью интерфейсного кабеля USB, чтобы зарядить устройство или насладиться чистым, четким звуком.

Rear Parking Sensor Input

Pioneer’s ND-PS1 optional rear parking sensors provide visual and audio warning when connected to compatible Pioneer Products.

Вход для камеры заднего вида

Входы для камеры позволяют подключить камеру заднего вида, что обеспечивает хороший обзор пространства позади автомобиля и удобство при буксировании или парковке.

Spotify

С помощью приложения Spotify достаточно подключить смартфон, чтобы удобно выбирать любимые списки воспроизведения, альбомы, композиции, а также исполнителей с помощью органов управления на головном устройстве.

FLAC

Возможность воспроизведения файлов цифровой звукозаписи FLAC lossless в автомобиле с помощью специального выхода с качеством компакт-дисков без необходимости преобразования.

13-полосный графический эквалайзер

Настройте выход звука, чтобы отрегулировать воспроизведение в соответствии со своими предпочтениями.

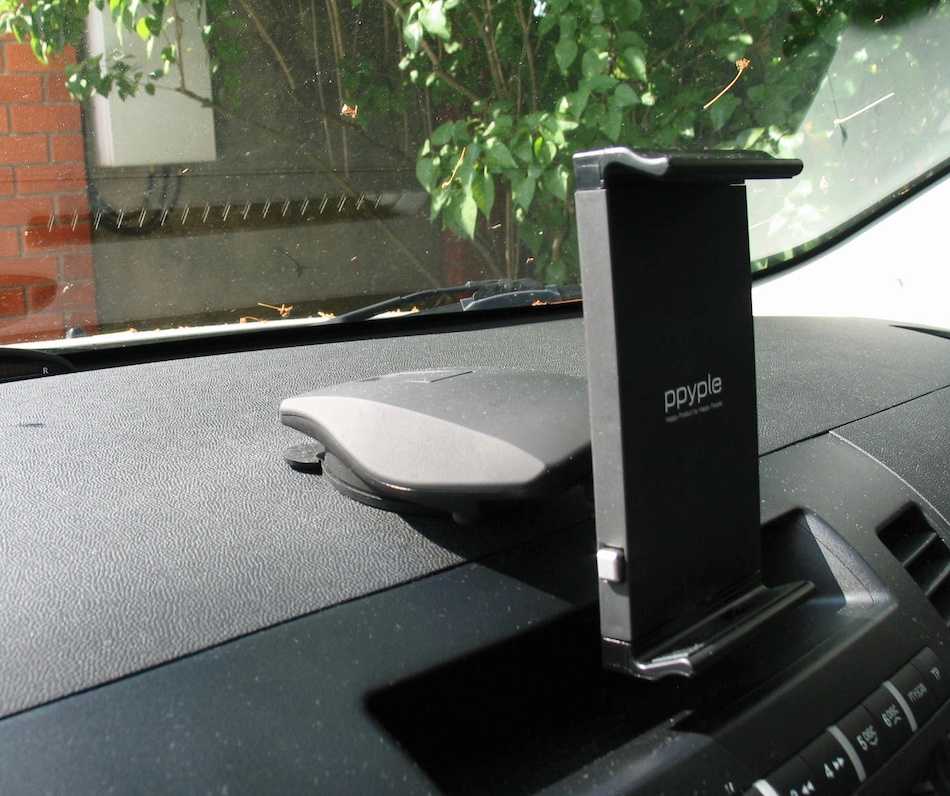

Держатель Ppyple Dash-NT

Универсальный держатель для планшета до 10-11 дюймов в машину на торпеду или лобовое стекло

Заслужил внимание пользователей iPad. Изготовлен из высокопрочного пластика. Диапазон температурного режима эксплуатации -20°C +70°С

Удобен в использовании, так как позволяет вставлять планшет в зажим одним движением руки. Поставка вращается во всех плоскостях. Имеет функцию выдвижения вперед, правда, всего на 2 см. Изготовитель PPYPLE INC (Южная Корея)

Диапазон температурного режима эксплуатации -20°C +70°С. Удобен в использовании, так как позволяет вставлять планшет в зажим одним движением руки. Поставка вращается во всех плоскостях. Имеет функцию выдвижения вперед, правда, всего на 2 см. Изготовитель PPYPLE INC (Южная Корея).

Держатель Ppyple Dash-NT

Таблица 7. Характеристики Ppyple Dash-NT

Материал ABS пластик
Вес (г) 290
Диагональ моб. устройства (мм) 4″-11″
Ширина моб. устройства (мм) 123-190
Способ крепления планшета / смартфона Механический зажим, вакуумный крепеж
Цена на «Яндекс.Маркет» (руб.) 1 890

Большинство пользователей поставили девайсу оценку 5 звезд. Держатель качественный, вакуумная липучка плотно прилегает. Некоторые отмечали, что крепеж не отклеивался всю зиму, даже в суровые морозы. Перед установкой место прилегания рекомендуется очистить от пыли и обезжирить. Тогда планшет, смартфон или айпад не спикируют в ноги.

Основная причина плохой адгезии липучки — силикон. Владельцы ухаживают за торпедой различными чистящими составами на основе силикона. Смыть его очень сложно, поэтому липучка не держится. Перед установкой девайса необходимо обезжирить контактную поверхность.

Способы установки

Самым простым вариантом монтажа считается метод, при котором используются крепления. В таком случае гаджет ставят на приборную панель, лобовое стекло или поверх магнитолы. Монтаж считается не самым надежным, иногда не очень эстетично выглядит.

Для фиксирования планшета вместо магнитолы потребуется больше времени, но по качеству получится совершенно другой результат. Мы рассмотрим оба варианта, чтобы вы могли выбрать для себя подходящий.

С помощью держателя

Покупка готового фиксатора — более простой и малозатратный вариант. Перед этим стоит подумать о месте расположения. Оно зависит от целей использования. Например, если ПК нужен вместо навигатора, то его ставят на лобовое стекло или приборную панель, а для пассажиров подвешивают на подголовниках.

Есть несколько видов фиксаторов для этих целей:

  • Универсальный. Считается самым оптимальным вариантом, поскольку рамки держателя раздвигаются и меняют форму под габариты устройства. В комплекте с этим устройством есть несколько приспособлений для фиксирования на стекле, торпедо или подголовнике.
  • На присосках. Он используется только для стекла, но некачественные модели периодически отпадают, особенно во время езды по неровной поверхности. В комплекте с присоской идет жесткий или гибкий штатив, поэтому положение планшета при необходимости меняется.
  • На стойке. Более надежный вариант, поскольку держатель надежно фиксируется к приборной панели, даже если у нее ребристая поверхность.
  • На подголовник. Для пассажиров используют устройство на крючках или с закручивающимися гайками. Вертеть в стороны ПК не получится, но зато уронить его почти невозможно.
  • На прищепку. Для вентиляционной решетки продаются конструкции с зажимами. В таком случае устройство не закрывает обзор и в это же время находится в зоне доступа водителя.

Вместо магнитолы

Для установки планшета вместо встроенного устройства потребуется эпоксидная смола, провода, которые пойдут к динамикам, усилитель, адаптер, силовой кабель. Помимо этого, для монтажа берут лист пластика (до 5 мм в толщину), паяльник, дрель и крестовые отвертки. Последовательность действий следующая:

  1. Протяните кабель питания для усилителя и планшета, подсоедините его к любой клемме аккумулятора.
  2. Сделайте небольшое отверстие в моторном отсеке, чтобы комфортно проходил провод. Установите резиновую муфту, иначе произойдет замыкание.
  3. Выведите кабель в салон и подключите усилитель. Его обычно располагают под пассажирским сидением, поскольку там нет штатной проводки и не мешает вентиляция. Корпус фиксируют кронштейнами. Всю проводку оставляют под ковриком.
  4. Протяните от усилителя на адаптер 2 кабеля, а затем на сам гаджет для RCA.
  5. Вытащите магнитолу. Особенности демонтажа зависят от конкретной модели, их указывают в инструкции к авто.
  6. Замерьте габариты отверстия и вырежьте лист, прибавив 1 см по краям.
  7. Зафиксируйте пластик эпоксидной смолой, сделайте 5–6 точек крепления.
  8. Высверлите отверстие для силового кабеля и две дырки поменьше под аудио.
  9. Если пластик отличается по цвету от приборной панели, то покрасьте его.
  10. В углах ниши поставьте держатели и зафиксируйте их эпоксидкой.

При выборе второго метода монтажа планшет придется покупать с учетом размеров ниши, но его явным преимуществом считается надежность.

Сопряжение телефона и магнитолы по USB

Универсальный способ. Годится для практически всех телефонов и магнитол, кроме самых старых. Нужно найти USB-порт на головном устройстве (в новых моделях он расположен на передней панели). Также вам понадобится USB-кабель. Его легко узнать: на одной стороне находится штекер для подключения по USB, на другой — для соединения с телефоном.

Классический USB-кабель. С одной стороны находится порт для соединения с магнитолой, с другой — для подключения к смартфону

Подключите кабель к обоим устройствам. После этого зайдите в настройки телефона, найдите там пункт «USB-подключение» (название может меняться в зависимости от модели техники) и выберите подпункт «Передача данных». Готово! Теперь магнитола может использовать встроенную память и карту памяти телефона в качестве носителей информации. Для управления в таком случае используется само головное устройство.

В новых автомагнитолах можно управлять воспроизведением и с той, и с другой техники. Например, можно включить музыку прямо на смартфоне, а головное устройство будет использоваться в качестве усилителя. Нередко такой вариант удобнее, поскольку не надо переключать композиции, а можно сразу выбрать ту, что вам нужна.

У подключения через кабель USB есть достоинство — в процессе телефон будет заряжаться (правда не так быстро, как от обычной розетки). Недостаток этого способа — наличие самого шнура, который занимает место и может за что-нибудь зацепиться.

Сообщений 20

1 Тема от Admin 2016-01-19 07:23:52

  • Admin
  • Администратор
  • Неактивен
  • Регистрация: 2012-02-20
  • Сообщений: 3,257Спасибо: 624

Тема: Виртуальная комбинация приборов ВАЗ на Andro >

Вот такой тюнинг приборной панели. Состоит целиком из экрана (дисплея), как на современных иномарках, например, audi. Как такое удалось реализовать? Автор не отвечает.

2 Ответ от iliaBkmz 2016-01-19 08:39:00

  • iliaBkmz
  • Легенда форума
  • Неактивен
  • Регистрация: 2012-11-12
  • Сообщений: 2,035Спасибо: 583
  • Авто: outlander и 2104

Re: Виртуальная комбинация приборов ВАЗ на Andro >

Ого! Если это самодел – то кто-то нереально заморочился. А кто автор?

3 Ответ от Admin 2016-01-19 09:05:37

  • Admin
  • Администратор
  • Неактивен
  • Регистрация: 2012-02-20
  • Сообщений: 3,257Спасибо: 624

Re: Виртуальная комбинация приборов ВАЗ на Andro >

iliaBkmz, я автору видео писал

4 Ответ от Денис Артюхов 2016-01-19 10:00:27

  • Денис Артюхов
  • Местный
  • Неактивен
  • Откуда: Пенза
  • Регистрация: 2015-10-21
  • Сообщений: 1,391Спасибо: 279
  • Авто: Ваз 21124

Re: Виртуальная комбинация приборов ВАЗ на Andro >

Программист какой нибудь.

5 Ответ от iliaBkmz 2016-01-19 10:19:57

  • iliaBkmz
  • Легенда форума
  • Неактивен
  • Регистрация: 2012-11-12
  • Сообщений: 2,035Спасибо: 583
  • Авто: outlander и 2104

Re: Виртуальная комбинация приборов ВАЗ на Andro >

Прогу эту купить можно. По сути тут нужно CarPc городить или планшет вкорячивать. И то и другой с покупкой подобной проги – влетает в копеечку.

6 Ответ от Admin 2016-01-19 13:11:31

  • Admin
  • Администратор
  • Неактивен
  • Регистрация: 2012-02-20
  • Сообщений: 3,257Спасибо: 624

Re: Виртуальная комбинация приборов ВАЗ на Andro >

iliaBkmz, так интерфейс подключения еще надо делать. В обычный планшет ты колодку от комбинации приборов не подключишь и не припаяешь

7 Ответ от iliaBkmz 2016-01-19 14:07:26

  • iliaBkmz
  • Легенда форума
  • Неактивен
  • Регистрация: 2012-11-12
  • Сообщений: 2,035Спасибо: 583
  • Авто: outlander и 2104

Re: Виртуальная комбинация приборов ВАЗ на Andro >

В общем, узнал – это покупная универсальная панель VENATOR (скрины совпадают с тем, что на видео)

Панель эта представляет собой программно-аппаратную систему, позволяющую дублировать показания штатной приборной панели автомобиля, и выводить их в графическом виде, на дисплее CAR PC под управлением Windows (на отдельном, или в составе фронтенда на основном) или на разного рода ANDROID устройствах.. Блок сбора данных не использует протоколы СAN, K-line, OBD и подобные, чем принципиально отличается от аналогичных решений. Все штатные датчики подключаются непосредственно к блоку. Блок опрашивает датчики с периодом 50 мс, и передает данные в цифровом виде в программу визуализации. Независимый опрос датчиков позволяет значительно повысить частоту опроса, а также использовать систему на автомобилях не имеющих ЭБУ (карбюраторные, дизельные, электро). Система состоит из Блока сбора и обработки данных Venator PSU, программы Venator и устройства отображения (компьютер на Windows или Android устройство)

Какой планшет подойдет

Выбор используемого девайса — важный этап перед тем, как установить планшет в авто.

Есть несколько критериев:

  1. Нет необходимости в том, чтобы подбирать дорогой флагман. Вместо магнитолы в авто, вполне подойдет планшет средней ценовой категории, и необязательно от передовых брендов. Но и не стоит покупать очень дешевый гаджет неизвестного китайского производителя.
  2. Диагональ дисплея должна быть небольшой, примерно 7-8 дюймов. Именно такой размер подойдет для стандарта гнезда 2 DIN. Можно взять аппарат и с экраном побольше, но меньше покупать точно не стоит.
  3. Разрешение дисплея должно быть хотя бы в FullHD. Если разрешение будет низким, то водитель, сидящий рядом с девайсом, легко заметит пиксели на экране.
  4. Технические характеристики могут быть не самыми топовыми. Обычно мощный процессор, видеочип и большой объем оперативной памяти, нужны только в играх и определенных приложениях. Играть на гаджете, встроенном в салон машины, не очень удобно, а для воспроизведения музыки, видео и серфинга в сети, подойдет практически любой аппарат.
  5. Обязательно наличие слота для SIM-карты, так как в противном случае, соединения с интернетом не будет. Исключением является лишь ситуация, когда в машине есть переносной Wi-Fi модем, раздающий интернет.
  6. Желательно, чтобы аппарат был с GPS-модулем и ГЛОНАСС-технологией. И то и другое, пригодится для приложений-навигаторов. В противном случае, GPS прием спутника плоховат, так как работает только через интернет.
  7. Для любителей радио советую покупать устройства с радио-модулем. Но это необязательно, так как при желании можно слушать радиостанции через интернет.

Ко всем вышеперечисленным требованиям, подходит хороший планшет от Lenovo — Tab 3 TB3-850M.

Это недорогой гаджет с диагональю дисплея в 8 дюймов. Гаджет поддерживает 4G, ГЛОНАСС, GPS.

Объем оперативной памяти составляет 6 Гб, а постоянная память — 16 Гб. Нынешняя стоимость — примерно 10 тысяч рублей.

https://youtube.com/watch?v=ZqE4dc1PXco

DIGMA CITI 7 E401 4G

Компактный и продуктивный планшет позволит ежедневно играть в любимые игры, серфить в интернете и смотреть интересные фильмы.

Плюсы:

  • небольшой вес – 216 грамм;
  • встроенная память объемом 32 Гб, и разъем для внешней памяти до 128 Гб;
  • устройство оборудовано двумя слотами для sim-карт;
  • для организации видеоконференций у планшета есть две камеры: фронтальная и основная (каждая по 2 Мп);
  • есть встроенная акустическая система, разъем для наушников и FM-тюнер.

Минусы:

  • во время работы слишком сильно нагревается на уровне контроллера питания, может достичь 55-60 градусов;
  • некачественное изображение на экране, слишком много желтого цвета;
  • долго заряжается.

Как подключить планшет к магнитоле через USB

Планшет и автомобиль

  • В теме действуют все Правила форума | Правила раздела «Технотрепалка»;
  • Полезные темы на заметку: FAQ по форуму | Экскурсовод «Технотрепалки» | Как убирать изображения под спойлер;
  • Основное правило раздела: 1.3 Технотрепалка — не место для флуда. У нас, всё-таки, технический уклон. Для этого есть раздел «Трепалка»;
  • Вместо слов «Спасибо!» используйте . Если у Вас меньше 15 постов — нажмите на кнопку под тем сообщением, где Вам помогли, и напишите благодарность.

Для некоторых автолюбителей машина это не просто удобное средство для передвижения, а полноценный второй дом, и каждый водитель стремится создать в нем максимально уютную обстановку. Почти каждый мужчина, ездящий на своем авто за город, в дальние поездки , мечтает о том, чтобы поставить телевизор в машину. Но какой смысл покупать TV в машину? Особенно в случае, если можно купить компьютерный планшет, который может заменить не только обычный телевизор, но и GPS-навигатор, видеорегистратор, плеер и компьютер.

В теме нет куратора. По вопросам наполнения шапки обращайтесь к модераторам раздела через кнопку под сообщениями, или к ТС в QMS. Как это сделать правильно, что бы вас поняли с первого раза, написано здесь .

Начну издалека. Есть HTC Flyer (Флаер, планшет на 7дюймов) и Samsung Note (Нот, планшет на 5 дюймов). Подарили ipad 2. Не хочу обсуждать причины, но ipad полностью устраивает, в итоге Флаер и Нот — простаивают без дела.

Созрела мысль использовать один из них в авто, второй оставлю дома и присобачу к телевизору.

В частности хочу Флаер жестко вшить на торпеду, крепление еще надо думать, но это вторично. Аудиовыход подать на аух вход автомагнитолы.

Главная проблема — автомагнитола (не хочу ее менять, она управляется с руля, в т.ч.и громкой связью) не читает usb флешки и не имеет экрана. Хотелось бы иметь возможность на Флаере: 1)читать usb; 2) смотреть камеру заднего вида; 3) использовать в качестве видео проигрывателя; 4) . в качестве навигатора 5) работать через wifi с бортовым компом по протоколу ODBT

Любой планшет (из моих) это может, кроме как быть монитором и быть usb хостом и заряжаться одновременно.

Как оставить usb хост и зарядку я придумал, в теории — подать питание прямо на контакты батареи и использовать штатные средства для usb хоста. А вот как сделать из Флаера — монитор — мозг сломал. Помогите.

Кто-то делал подобное ? Буду рад любым советам.

PS можно купить motorola atrix и к нему multimedia dock, но вопрос монитором все равно не решается, кроме того все таки зря валяться будут два планшета. PPS автомобильные мониторы в плане разрешения — гавно гавном

Проблема

сконцентрировалась, если в двух словах, то как подать на HTC Flyer внешний видео сигнал ?

Решение —

1) всяко рода wi-fi камеры; 2) либо как DNLA клиент (это решения чисто для просмотра контента и для камеры заднего вида (вроде) не подходит); 3) либо по wi-fi/usb (скажем чрез софт airDisplay) как второй монитор к автокомпу, а автокомп уже принимает внешний видеовход; 4) . ищу еще варианты.

Может теперь кто откликнется, на предмет советов и практического применения ?

Сообщение отредактировал Tumar

— 09.01.12, 10:08

Как сделать автомагнитолу из планшета

Владельцы практически любого автомобиля всегда остаются недовольны функционалом встроенной магнитолы. Это неудивительно, ведь чаще всего для галочки. По факту штатные устройства могут порадовать, разве что, способностью проигрывать MP3 файлы и возможностью послушать радио. При этом музыка работает то тише то хуже, а иногда магнитола и вовсе отключается.

Чтобы создать полноценный мультимедийный центр, слушать любимые треки, смотреть фильмы, пользоваться камерой заднего вида и навигатором, можно установить множество современных девайсов. Однако намного дешевле использовать обычный планшет 3-4 поколения. Его можно установить самостоятельно или озадачить сотрудников автосервиса.

Можно ли установить планшет в автомобиль вместо магнитолы?

Функциональность планшета выше, нежели у магнитолы. Тягаться с ним может разве что прибор со встроенным монитором, и то у него набор функций ограничен. Вот почему многие водители стараются вставить планшет в автомобиль вместо магнитолы. Если нет времени и возможности переделывать посадочное место для магнитолы в надёжный держатель для планшета, можно купить готовый набор для крепления гаджета на присосках. Это позволяет не заменить магнитолу, а лишь дополнить её планшетом. Изъян такого способа очевиден: крепление получается ненадёжным, поэтому планшет легко разбить, если машина поедет по бездорожью.

А что, если вовсе не покупать магнитолу, а место, предназначенное для неё, использовать под установку планшета? Это вполне реально, но начинать нужно именно с выбора гаджета. Основной критерий выбора, помимо технических характеристик устройства, – это чтобы при тряске оно не выскочило из своего посадочного места и не разбилось. Больше подвержены «вытряхиванию» громоздкие приборы. Лучше, чтобы планшет оказался лёгким. Играет роль и компактность прибора.

Универсальная панель приборов VENATOR

Программа Venator

использует платформуAdobe AIR . Благодаря этому достигается высокое качество графики и совместимость с платформамиWindows иAndroid . Так же присутствуют несколько стилей оформления активных элементов пользовательского интерфейса и возможность использовать пользовательские фоны (скины). Передача обработанных данных осуществляется по интерфейсамCOM over USB, Ethernet, Wi-Fi , причем одновременно, что дает возможность, запустив программу на нескольких устройствах, получать на них данные с одного блока обработки

На сегодняшний день доступен следующий функционал:

1. Индикация скорости 2. Индикация оборотов ДВС 3. Сигналы зеленой и красной зоны оборотов ДВС т.н. SHIFT (настраиваются пользователем) 4. Общий одометр (начальный пробег задается пользователем) 5. Суточный сбрасываемый одометр (сбрасывается кнопкой) 6. Сервисный счетчик обратного отсчета (интервал межсервисного пробега задается пользователем) 7. Индикация напряжения бортсети (калибруется пользователем) 8. Индикация температуры ДВС (калибруется пользователем) 9. Индикация остатка топлива (калибруется пользователем) 10. Контрольные лампы 11. Часы 12. 5 скинов 13. Дневной и ночной режим каждого скина (переключение при включении габаритов или по датчику освещенности) 14. 4 стиля стрелок (выбирается пользователем)

На данный момент в базовую версию программы включены 5 скинов:

Возможно изготовления скина по персональному заказу

Ограничение демоверсии всего одно – не отображается скорость выше 60 км/ч

Опробованные варианты построения системы

Установка планшета Asus Nexus 7 вместо магнитолы в Ладу Гранта

Штатная магнитола ММС меня не устраивала своим бедным функционалом, решил её продать.

Последние 3 месяца все выглядело вот так, но жутко не хватало навигации и просмотра видео в хорошем качестве. Магнитола уже обрела нового хозяина…

Давно были мысли о том, что бы поставить планшет в качестве головново устройства, решил воплотить в жизнь. Купил самый оптимальный планшет, на мой взгляд.

Asus Nexus 7 (2013) 16Gb Wi-Fi

В первом варианте думал подключить планшет через AUX к магнитоле…

Получилось бы очень геморно, магнитолу пришлось бы прятать в скрытую полость торпеды и что то придумывать как ей управлять.

Если планшет напрямую подключить через (Jack 3.5) к усилителю, громкости не хватает, сигнал идет слабый. Посидев пол дня в интернете наткнулся на очень интересную приблуду,

предварительный усилитель BM2118

В конечном итоге нарисовалась вот такая схема

В процессе подключения и тестирования системы оказалось, что предусилитель который я купил (BM2118) издает жуткий фон в колонках при включении зарядки планшета, поэтому решил использовать двухканальный потенциометр…

Окончательная схема подключения

Ну и все по порядку …

Так оно было изначально…

Снял консоль со всем навесным и пошел домой, строгать, пилить и шкурить))))

Долго думал как срезать ненужный пластик с консоли, пытался пилить ножовкой по металу, резать расколенным ножом… Пластик очень жесткий, пришлось по старинке насверлить кучу отвертий и срезать концелярским ножом…

По началу тяжело

Срезал ножом лишний пластик…

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
РусПро
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
