Как из планшета сделать магнитолу

Программируем планшет

Прежде всего, нужно сделать так, чтобы планет включался после зажигания. Для этого можно воспользоваться полезной утилитой microDroid. Однако в некоторых автомобилях «музыка» должна включаться через несколько секунд после включения двигателя. Поэтому можно воспользоваться более «навороченной» программой Tasker (правда утилита платная, обойдется в 100 рублей). Она позволяет произвести более тонкую настройку включения гаджета.

Также нужно продумать об организации медиа проигрывателя. Можно найти огромное количество скинов и подобрать наиболее удобный для себя. Но, как правило, автовладельцы отдают предпочтение утилитам Astro и Google Music. Второй вариант удобнее, но многие отмечают, что после очередного обновления, программу наделили слишком светлым интерфейсом, из-за чего плейлист и навигация в солнечный день видны намного хуже.

Кто-то для создания плейлистов использует всеми любимый WinAmp и потом закидывает треки на планшет. Однако в этом случае могут возникнуть проблемы с определением времени проигрывания музыки и русскоязычными названиями песен. К слову, такая же проблема нередко возникает и у Google Music. В этом случае можно воспользоваться программами Multi File Translator или TagScanner или аналогичными. Они автоматически переименуют треки, используя латиницу.

Помимо прослушивания музыки, могут возникнуть и другие проблемы. Например, нужно решить, как:

  • сделать так, чтобы переключение между экраном с плейлистом и навигацией осуществлялось в одно касание;
  • растянуть изображение во весь экран, не теряя при этом кнопок управления;
  • управлять самой музыкой (ставить на паузу, выбирать следующий трек и прочее) и при этом не выходить из режима навигации.

В этом случае оптимальными будут два решения:

Button Savior. Это симулятор аппаратных кнопок ОС Andro >

Дополнительно можно установить утилиты для контроля систем автомобиля (например, можно вывести диагностику с ELM 327).

Такую приборную панель можно собрать на любой автомобиль, это универсальное устройство. Мы собирали приборную панель на базе уже существующей под названием Venator.

Для ее создания потребуются следующие комплектующие:

  • Контроллер Arduino MEGA
  • Планшет с операционной систем Androir
  • Модуль Wi-Fi esp8266
  • Преобразователь питания с 12 до 5 вольт (можно использовать любое автомобильное зарядное устройство для мобильных телефонов).

К контроллеру Arduino подключаются все датчики автомобиля. В нашем случае потребовалось еще установить датчик скорости в коробку передач вместо тросика привода спидометра. А так же завести провод в салон автомобиля от коммутатора зажигания, чтобы контроллер смог отображать обороты двигателя (это нужно было сделать, так как в ОКЕ не был установлен тахометр).

Подсоединение динамиков

Для фиксации шахты применяются язычки или винты, которые вкручиваются в штатный каркас панели. К слову, на сайте огромный выбор магнитол с более обширной физической навигацией в ту же цену. Внутри — толстенные проставки из вспененного полиэтилена, обеспечивающие иммобилизацию содержимого. Ее кабельные шнуры тянут к рекордеру под обшивкой.
Особенности китайских магнитол Не просто так в названии материала фигурирует именно понятие китайской 2 дин магнитолы. Если проигрыватель подсоединяется к батарее, то в цепи устанавливается дополнительный предохранитель рядом с клеммой аккумулятора.
В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие.
Ну вот теперь все фэншуненько.
Экономия при покупке данного устройства , совмещающего в себе навигатор и аудиосистему.
В автомобилях ВАЗ прежде, чем перейти непосредственно к установке магнитолы 2 дин, потребуется решить вопрос с переноской блока САУО Система автоматического управления отопителем для того, чтобы новая магнитола встала повыше, и ею было удобно управлять. Благодаря тонкой рамке и мелким кнопкам экран кажется больше реального.
Снимаем стеклышки, сдергиваем центральную накладку.
Китайская магнитола 7018b (Копия Pioneеr 7018b) распайка проводов

Мультируль

Название мультируль является сокращением от общепринятого термина – многофункциональный руль. Что же скрывается под данным обозначением.

Как уже говорилось ранее, все автомобильные конструкторы стремятся сделать управление автомобилем очень удобным. Так, как в современных транспортных средствах имеется множество различных гаджетов и «наворотов», которые во время поездки довольно часто требуют переключений и регулировок, то водителю приходится регулярно отвлекаться на них, это в свою очередь может привести к аварийным ситуациям. Именно данный фактор явился решающим для авто-инженеров в создании многофункционального руля. Они постарались перенести часть управляющих элементов на рулевое колесо и избавить водителя от необходимости бросать руль и переключать всевозможные кнопки и рычажки.

Мультируль (многофункциональный руль) – это обычное рулевое колесо, на котором размещены и различные вспомогательные элементы управления электрооборудованием авто. В современных автомобилях это может быть очень продвинутое технологическое устройство.

Установка планшета Asus Nexus 7 вместо магнитолы в Ладу Гранта

Штатная магнитола ММС меня не устраивала своим бедным функционалом, решил её продать.

Последние 3 месяца все выглядело вот так, но жутко не хватало навигации и просмотра видео в хорошем качестве. Магнитола уже обрела нового хозяина…

Давно были мысли о том, что бы поставить планшет в качестве головново устройства, решил воплотить в жизнь. Купил самый оптимальный планшет, на мой взгляд.

Asus Nexus 7 (2013) 16Gb Wi-Fi

В первом варианте думал подключить планшет через AUX к магнитоле…

Получилось бы очень геморно, магнитолу пришлось бы прятать в скрытую полость торпеды и что то придумывать как ей управлять.

Если планшет напрямую подключить через (Jack 3.5) к усилителю, громкости не хватает, сигнал идет слабый. Посидев пол дня в интернете наткнулся на очень интересную приблуду,

предварительный усилитель BM2118

В конечном итоге нарисовалась вот такая схема

В процессе подключения и тестирования системы оказалось, что предусилитель который я купил (BM2118) издает жуткий фон в колонках при включении зарядки планшета, поэтому решил использовать двухканальный потенциометр…

Окончательная схема подключения

Ну и все по порядку …

Так оно было изначально…

Снял консоль со всем навесным и пошел домой, строгать, пилить и шкурить))))

Долго думал как срезать ненужный пластик с консоли, пытался пилить ножовкой по металу, резать расколенным ножом… Пластик очень жесткий, пришлось по старинке насверлить кучу отвертий и срезать концелярским ножом…

По началу тяжело

Срезал ножом лишний пластик…

Нюансы установки планшета вместо магнитолы своими руками

12.11.2016

Многие водители недовольны возможностями стандартной медиасистемы. Более функциональные модели стоят дорого, поэтому видится весьма рациональное решение: использовать планшет вместо магнитолы. Стоит такой гаджет от 3–4 тысяч рублей, а его возможности оставляют далеко позади большинство медиасистем.

Методы реализации поставленной задачи

Установка планшета может быть осуществлена посредством держателя — на торпедо (панель приборов), потолок или стекло. Это наиболее простой вариант, который не потребует особых навыков и внушительных денежных затрат (стоимость бюджетного держателя 200–300 рублей). Однако он имеет 2 серьёзных недостатка: ненадёжность (особенно если речь идёт о держателях с присосками) и громоздкость, так как гаджет будет занимать слишком много места, особенно если у него диагональ больше 7 дюймов.

В связи с перечисленными выше минусами, рекомендуется установить планшет в машину вместо магнитолы (иными словами, на её место). Такая процедура потребует больше времени и финансовых затрат, зато итоговый результат точно порадует — устройство будет «намертво» сидеть, не воруя столь ценное пространство рядом с водителем. Именно на таком варианте мы и остановимся.

Технические нюансы использования планшета вместо магнитолы

Установить планшет в машину вместо магнитолы можно только в разъём 2 DIN. Поэтому в таком случае требуется модель с диагональю 7–10 дюймов и стандартным соотношением сторон (16 х 9). Поэтому iPad ввиду технических особенностей (нестандартные пропорции) установить на место магнитолы в большинстве случаев не получится. Придётся обзавестись моделью на Андроиде либо корректировать панель приборов (изготовить рамку из подручных средств).

Аудиоразъём всех известных планшетов создан для работы с наушниками. Поэтому для корректной работы потребуется приобрести усилитель. Канальность должна равняться количеству колонок, встроенных в автомобиль.

Важно! Нельзя подключать оба устройства к прикуривателю, ибо в таком случае напряжение будет выходить крайне нестабильным, что повышает риск замыкания. Обязательно использование предохранителя

Желательно приобрести планшет с док-станцией, так как в таком случае его будет проще снимать/ставить, и он точно подойдёт по габаритам. К тому же, вы не будете испытывать проблем с зарядкой.

 Сборка системы

Первый вопрос при установке: куда деть усилитель? Не совсем разумно и не всегда возможно поместить его в багажник. Самое рациональное решение — запрятать агрегат под переднее пассажирское сидение.

Установка планшета вместо магнитолы производится в такой последовательности:

  • Чтобы протянуть провода к аккумулятору, потребуется удалить покрытие рабочей панели. Во многих автомобилях в ней присутствует отверстие для доступа к подкапотному пространству. Если таковое отсутствует, то, вооружившись дрелью со сверлом, исправляем сию непродуманность конвейерного производства.
  • На отверстие накладывается резиновая муфта — для того чтобы провода не перетёрлись в процессе эксплуатации. Главное, правильно подобрать размер.
  • Питающий шнур усилителя замыкается на аккумулятор. К адаптеру подключаются 2 провода от усилителя, желательно воспользоваться методом пайки с термоусадкой — ввиду большей надёжности соединения. Остальные концы адаптера подаются на динамики.
  • В гнезде магнитолы фиксируется крепёж для планшета с помощью герметика или эпоксидной смолы. После высыхания клеящего средства устройство монтируется.
  • Далее подключается планшет по средствам RCA-кабеля (красный и белый). На блоке предохранителей следует выбрать кабель, на который не подводится напряжение при деактивации зажигания.

https://youtube.com/watch?v=3qJav8aKrLk

Как видите, установить планшет в авто вместо магнитолы своими руками несложно. Главное, соблюдать аккуратность и тщательно изолировать соединения проводов.

Зачем устанавливать в автомобиль планшет вместо магнитолы

Далеко не каждый автолюбитель доволен аудио- и видеосистемой в своей машине, причём такая особенность наблюдается на многих современных базовых комплектациях. Причины могут быть разными, например, не удовлетворяют функции либо интерфейс стандартного оборудования. Поэтому вопрос установки вместо штатной магнитолы планшета является довольно актуальным. Независимо от причин, цель преследуется одна и та же — покупка нового мультимедийного устройства. Стоит заметить, что оборудование с широким функционалом стоит недёшево, а при наличии на руках планшета, остаются только два вопроса, которые сводятся к затраченному времени и собственно самой работе. Финансовые вложения могут потребоваться в том случае, если автомобильная аудиосистема встроенная, тогда придётся озадачиться покупкой усилителя к планшету. Если же магнитола съёмная, то её используют в качестве устройства усиления сигнала, к которому подключается планшет. Монтаж современного гаджета потребует некоторых знаний и умений в области электроники, но особых сложностей возникнуть не должно.

Планшет вместо магнитолы устанавливают в основном в тех случаях, когда не устраивает функциональность штатной системы

Преимущества и недостатки планшета вместо магнитолы

Прежде чем приступить к внедрению рассматриваемого устройства в свой автомобиль, нужно понимать, что в этом случае, как и с любой технологической модернизацией, есть свои плюсы и минусы. Преимущества внедрения планшета следующие:

  1. Удобство воспроизведения аудио— и видеофайлов.
  2. Возможность настроить устройство под себя, например, изменение интерфейса, загрузка и сортировка медиабиблиотеки.
  3. Помимо прослушивания музыки и просмотра видео, планшет можно задействовать в качестве навигатора, для игр, интернет-сёрфинга.

К недостаткам можно отнести следующие моменты:

  • Возможны проблемы при монтаже и креплении устройства.
  • Возможно повреждение внутренних компонентов, что в целом повлияет на работоспособность системы.
  • Неудобства при проведении замены.

Одним из преимуществ установки планшета вместо магнитолы является возможность использования его в качестве устройства навигации

Нюансы монтажа планшета

Монтаж планшета возможен только в разъем 2 DIN. В этом случае необходимо устройство с диагональю экрана 7*10 дюймов и соотношением сторон 16:9. Это говорит о том, что установка, например, iPad, не получится из-за технических особенностей гаджета. Кроме этого, нужно будет задуматься над приобретением усилителя, ведь планшеты рассчитаны на работу с наушниками. Количество каналов устройства усиления должно соответствовать количеству колонок в машине. Лучше всего приобрести планшет с док-станцией, что обеспечит удобство при снятии и установке, а также зарядку устройства.

Это интересно: Когда обяжут устанавливать ЭРА-ГЛОНАСС?

Какой планшет подойдет

Выбор используемого девайса — важный этап перед тем, как установить планшет в авто.

Есть несколько критериев:

  1. Нет необходимости в том, чтобы подбирать дорогой флагман. Вместо магнитолы в авто, вполне подойдет планшет средней ценовой категории, и необязательно от передовых брендов. Но и не стоит покупать очень дешевый гаджет неизвестного китайского производителя.
  2. Диагональ дисплея должна быть небольшой, примерно 7-8 дюймов. Именно такой размер подойдет для стандарта гнезда 2 DIN. Можно взять аппарат и с экраном побольше, но меньше покупать точно не стоит.
  3. Разрешение дисплея должно быть хотя бы в FullHD. Если разрешение будет низким, то водитель, сидящий рядом с девайсом, легко заметит пиксели на экране.
  4. Технические характеристики могут быть не самыми топовыми. Обычно мощный процессор, видеочип и большой объем оперативной памяти, нужны только в играх и определенных приложениях. Играть на гаджете, встроенном в салон машины, не очень удобно, а для воспроизведения музыки, видео и серфинга в сети, подойдет практически любой аппарат.
  5. Обязательно наличие слота для SIM-карты, так как в противном случае, соединения с интернетом не будет. Исключением является лишь ситуация, когда в машине есть переносной Wi-Fi модем, раздающий интернет.
  6. Желательно, чтобы аппарат был с GPS-модулем и ГЛОНАСС-технологией. И то и другое, пригодится для приложений-навигаторов. В противном случае, GPS прием спутника плоховат, так как работает только через интернет.
  7. Для любителей радио советую покупать устройства с радио-модулем. Но это необязательно, так как при желании можно слушать радиостанции через интернет.

Ко всем вышеперечисленным требованиям, подходит хороший планшет от Lenovo — Tab 3 TB3-850M.

Это недорогой гаджет с диагональю дисплея в 8 дюймов. Гаджет поддерживает 4G, ГЛОНАСС, GPS.

Объем оперативной памяти составляет 6 Гб, а постоянная память — 16 Гб. Нынешняя стоимость — примерно 10 тысяч рублей.

Подключение к автомагнитоле через Bluetooth

Главное требование — наличие поддержки Bluetooth в телефоне и головном устройстве. Необходимо, чтобы оба приспособления имели одинаковый набор протоколов (в т. ч. A2DP). Поддержка этой технологии имеется в большинстве современных магнитол. А вот в старых смартфонах часто нет возможности обеспечить потоковое воспроизведение. Ознакомьтесь с документацией, чтобы узнать, имеется ли поддержка A2DP.

Примерно так выглядит поиск телефона или аналогичного устройства через Bluetooth на большинстве магнитол

Если ваш магнитофон не поддерживает блютуз, это тоже не проблема. Нужно купить Bluetooth-dongle («донгл», адаптер), который подключается к автомагнитоле через Mini Jack или другой разъем. Кстати, посредством «блютус» можно подключить к головному устройству не только смартфон или планшет, но и практически любую другую технику — например, ноутбук или плеер.

Осуществить соединение можно двумя способами.

  • С помощью телефона. Перейдите в настройки блютуз на телефоне и запустите сканирование. Техника автоматически обнаружит все возможные соединения в определённом радиусе. Обычно название нужного вам подключения — это марка магнитолы или «донгла». Нажмите на него и подтвердите соединение. На экране магнитофона тоже появится требование подтвердить запрос. Выполните это. Всё, работа закончена!
  • С помощью магнитолы. Этот вариант несколько более сложен. Сначала включите в параметрах мобильника видимость для других устройств. Потом нужно войти в настройки головного устройства и найти там пункт Bluetooth. Перейдите в его настройки и выберите функцию «Поиск» или «Сканирование» (в разных моделях название может различаться). Автомагнитола найдёт гаджет и предложит отправить запрос. Подтвердите его на обоих приспособлениях. Готово! Связь налажена.

Сопряжение телефона и магнитолы по USB

Универсальный способ. Годится для практически всех телефонов и магнитол, кроме самых старых. Нужно найти USB-порт на головном устройстве (в новых моделях он расположен на передней панели). Также вам понадобится USB-кабель. Его легко узнать: на одной стороне находится штекер для подключения по USB, на другой — для соединения с телефоном.

Классический USB-кабель. С одной стороны находится порт для соединения с магнитолой, с другой — для подключения к смартфону

Подключите кабель к обоим устройствам. После этого зайдите в настройки телефона, найдите там пункт «USB-подключение» (название может меняться в зависимости от модели техники) и выберите подпункт «Передача данных». Готово! Теперь магнитола может использовать встроенную память и карту памяти телефона в качестве носителей информации. Для управления в таком случае используется само головное устройство.

В новых автомагнитолах можно управлять воспроизведением и с той, и с другой техники. Например, можно включить музыку прямо на смартфоне, а головное устройство будет использоваться в качестве усилителя. Нередко такой вариант удобнее, поскольку не надо переключать композиции, а можно сразу выбрать ту, что вам нужна.

У подключения через кабель USB есть достоинство — в процессе телефон будет заряжаться (правда не так быстро, как от обычной розетки). Недостаток этого способа — наличие самого шнура, который занимает место и может за что-нибудь зацепиться.

Как установить

Для установки планшета используются 2 метода:

  • Крепление при помощи кронштейна, который размещается на панели приборов или лобовом стекле. Способ подходит для выполнения работ своими руками, требуется провести дополнительные кабели, соединяющие оборудование с электрической схемой машины и усилителем.
  • Врезка изделия на место штатной магнитолы. Владельцу автомобиля потребуется частично переделать детали, установленные на центральной части панели приборов. Метод позволяет убрать соединительные шнуры и избежать применения кронштейнов, которые ухудшают обзор при управлении автомобилем.

Выбор места и держателя

Многие владельцы устанавливают планшет вместо магнитолы поверх экрана головного устройства, смонтировав кронштейн на присосках к панели приборов. Для повышения надежности фиксации допускается установка переходного элемента на винтах, которые вкручиваются в пластиковые рамки. Перед прикручиванием следует демонтировать элементы, а затем убедиться в отсутствии электрической проводки или воздуховодов под местом расположения накладки. Кронштейн может фиксироваться и на решетке центрального дефлектора системы вентиляции и отопления.

Допускается закрепить планшет в автомобиле на нижней части лобового стекла или на потолочной консоли. Недостатком метода является снижение зоны обзора, поскольку планшетный компьютер перекрывает часть ветрового стекла. Если планшет предназначен для пассажиров, размещенных на заднем ряду сидений, то оборудование крепится ремешками на подголовнике водительского или пассажирского кресла. Существуют специальные готовые решения, позволяющие интегрировать экран планшета в корпус подголовника.

Инструменты и оборудование

Набор инструмента, необходимого при установке планшетного компьютера:

  • инструмент для демонтажа элементов декора салона (отвертки, гаечные ключи, набор головок Torx);
  • аккумуляторная дрель и набор сверл для обработки пластика (диаметр — 2-5 мм);
  • инструмент для зачистки кабелей от изоляции;
  • металлические трубки для соединения шнуров;
  • паяльная станция.

Комплект оборудования зависит от выбранного метода подсоединения. Если владелец сохраняет штатное головное устройство, то кроме самого планшета потребуется приобрести монтажную рамку, адаптер питания и комплект соединительных шнуров. Если планируется переделка панели приборов с удалением магнитолы, то дополнительно необходим усилительный блок с коммутационными кабелями и кронштейны для крепления узла в салоне автомобиля.

Монтаж усилителя

Место для монтажа автомобильного усилительного блока должно обеспечить вентиляцию устройства. Узел размещается под сидением пассажира, на удалении от вентиляционных каналов и штатной проводки.

Корпус изделия крепится при помощи кронштейнов, к разъемам прокладываются кабели от планшетного компьютера. Акустические выходы усилителя соединяются громкоговорителями специальными шнурами с металлическим экраном, предотвращающим искажение сигнала электромагнитными волнами.

Установка планшета пошагово

Алгоритм установки планшета в автомобиль:

  • Перед тем как поставить взамен музыки планшет, необходимо подогнать переходную рамку, которая разместится вместо 2 DIN магнитолы. Если оборудование устанавливается в дополнение к проигрывателю, то доработка не требуется.
  • Провести питание от блока предохранителей или от штатных колодок. Соединить шнур с разъемом на планшетном компьютере.
  • Подсоединить заранее проложенные кабели от усилительного блока.
  • Протестировать работоспособность системы.

https://youtube.com/watch?v=uoSLBbSoCcU

Преимущества и недостатки планшета вместо магнитолы

В первую очередь, нужно, чтобы каждый сам для себя оценил целесообразность установки планшета в автомобиль.

Поэтому ниже я привел список достоинств и недостатков данной замены.

Список преимуществ:

Список недостатков:

  1. Чтобы полноценно сделать магнитолу из планшета, нужно как следует поработать над монтажом и подключением. Более того, потребуются хотя бы начальные знания того, как подсоединять подобные устройства. Если слепо следовать инструкциям по монтажу и подключению, в большинстве случаев ничего не получится. Это связано с тем, что абсолютно одинаковые ситуации невозможны. На каком-то автомобиле разъем будет слишком большим, а какой-то планшет будет нестандартного вольтажа.
  2. Во время установки можно случайно повредить другие части автомобиля.
  3. Подключение планшета в автомобиль своими руками, не подразумевает никаких гарантий и возвратов, так что собственные ошибки придется исправлять самому. А ведь перед этим их еще надо найти!
  4. Некоторые возможности аппарата станет неудобно использовать, так как гаджет прикреплен в салон автомобиля. Например, играть в игры будет неудобно, а также печатать текстовые сообщения. Для игр придется подключать внешнюю периферию, а текстовые сообщения заменить на голосовые.
  5. Основная камера станет абсолютно бесполезна.

Установка планшета в машину — непростое занятие. Поэтому сначала решите, нужно ли оно вам! Иначе есть шанс испортить и автомобиль, и гаджет.

Как подключить 4G / 3G модем к Android планшету c USB выходом

Планшетные компьютеры уже давно пользуются высоким спросом у пользователей. Востребованность их связана с такими факторами, как небольшой размер (например, по сравнению с обычным ноутбуком), возможность длительной работы от аккумулятора. Стоит отметить, что не все планшеты оснащены встроенным GSM или CDMA модулем, который позволяет подключиться к сети интернет. Однако Wi-Fi есть на всех планшетах, и практически все устройства такого типа оборудованы USB выходом.

Большинства современных планшетов работает на операционной системе Android. Однако не все 3G 4G wifi модемы совместимы с планшетами (список поддерживаемых модемов указан в сопроводительной документации к планшету).

4G / 3G WiFi роутер Huawei E5577UA (адаптирован под украинских операторов)

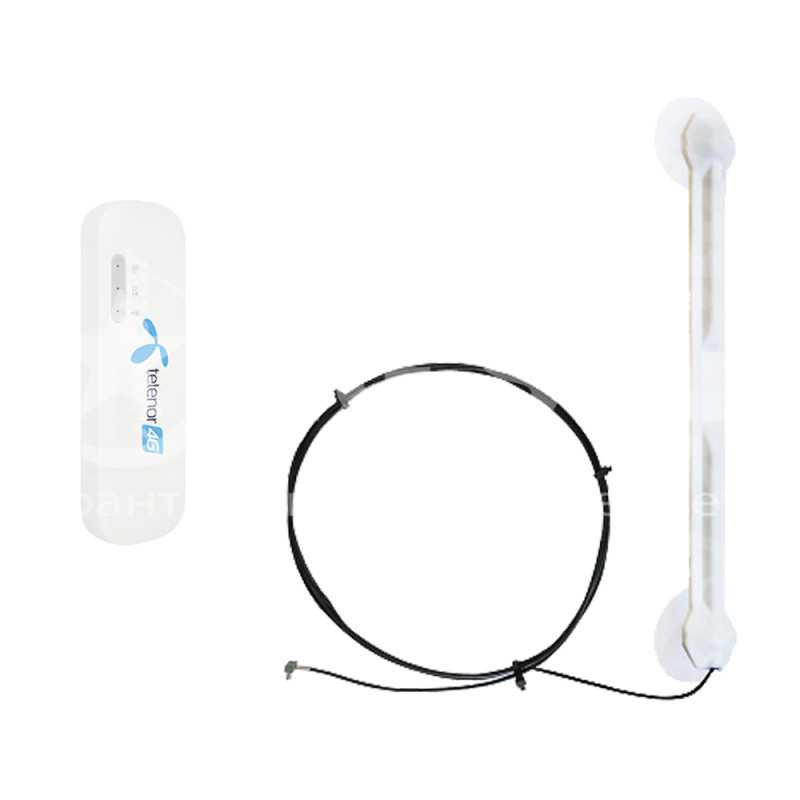

Готовый к работе 4G комплект «Интернет в авто для города» (модем с WiFi и антенной, кабелем и переходником)

Готовый к работе комплект 4G «Интернет в авто для всей Украины» (роутер + автоантенна + кабель)

Автоматическое включение планшета

Для автоматизации процессов включения и выключения рекомендую установить приложение Tasker для Android. В этом случае Вам не придётся тратить время на лишние нажатия кнопок.

ПРИЧИНЫ ПРОДАЖИВсем доброго времени суток! Решил установить планшет т.к. надо к чему то подключить камеру заднего хода, OBD сканер взамен родного бортового компьютера ну и дальше может чего еще прицепить к нему. Располагаться планшет будет над Пионером. Для этого придется переделать рамку пожертвовав воздуховодами вентиляции. Для меня потеря небольшая, они у меня всегда закрыты были на всех машинах т.к. зимой сушат глаза, летом простыть можно… короче вырежу смело ))).Планшет для инсталляции выбрал 7″ Huawei MediaPad T1 7 3G 8 Гб 3G Недорогой, шустрый, на удивление хорошо сделан. Планшет новый, гарантийный, но куда деваться начинаем ломать ))).Разбираем планшет, отстёгиваем батарейку и шлейф дисплея, снимаем плату, выпаиваем микрик кнопки питания, припаиваемся к его контактам на плате проводами для выноса микрика наружу. Припаиваемся к плате управления батарейки. Я подписал все фото, думаю основная часть понятна, а исполнение у всех свое.Алгоритм работы:Вместо батарейки планшета у нас получается постоянный плюс с акб авто. При подключении зарядки (будет выполнено через питание зажигания) планшет будет просыпаться, при выключении засыпать. За это отвечает программа MacroDroid из Плей Маркета.Камера заднего хода будет подключена через USB зарядку с OTG и Easycap USB Video Capture.Через Wifi ELM327 OBD 2 на дисплей планшета будет выводится вся информация о машине.

Пока собственно всё, жду заказы с Али. Планшет подключил дома, тест работы начат. Подбираю программы.На все возникшие вопросы постараюсь ответить.

Цены.Планшет- 5990р.Блок питания- 270р (на Али рублей 100)

Заменяем планшетом магнитолу (с подключением дополнительного усилителя)

Прежде всего, нужно выбрать «правильный» гаджет. Нет смысла гнаться за слишком дорогостоящими изделиями. Однако планшет должен отвечать нескольким требованиям:

Лучше всего выбирать устройство, в котором есть много функций

Важно чтобы в нем был Wi-Fi, Bluetooth, GPS-навигация.
Если принципиально наличие радиостанций, то лучше отдавать предпочтение моделям от малоизвестных производителей. Более крупные компании уже давно отказались от этого модуля.
В планшете должна быть возможность подключения сим-карты

В этом случае удастся настроить навигатор и пропадет проблема с радио. Можно прослушивать любые станции через интернет, не переживая о помехах.

  • Лучше чтобы в изделии был отдельный вход для питания, чтобы не пришлось полностью перелопачивать планшет и организовывать его самостоятельно.
  • Экран прибора обязательно должен быть емкостным. Резисторные модели больше «заточены» под стилус, поэтому они хуже реагируют на нажатие пальцем.

После этого можно переходить к непосредственной установке. Для того это потребуется подготовить:

  • Электрическую дрель и комплект сверл для нее, паяльник и несколько крестовых отверток.
  • Пластиковый лист толщиной порядка 5 мм (его габариты будут зависеть от размера «посадочного места»).
  • Внешний аудиоусилитель для авто.
  • Кусок силового кабеля (к нему подключаем предохранитель).
  • Провода для динамиков и мини-кабели RCA.
  • Адаптер AZ-FM.
  • Эпоксидку.

После этого выполняем следующие манипуляции:

Организовываем питание «усилка» и самого планшета. Для этого тянем от них кабель с установленным на нем предохранителем к аккумулятору и подключаем к одной из клемм.

  • Высверливаем в моторном отсеке небольшое отверстие для кабеля (оно должно быть чуть больше провода). Вставляем внутрь резиновую муфту (чтобы провод не перетирался и не замкнул).
  • Выводим кабель в салон машины и подключаем к усилителю (удобнее всего расположить «усилок» под водительским сиденьем, а проводу спрятать под ковриком).
  • Выводим от усилителя на адаптер два кабеля и подаем на сам планшет мини-кабели для RCA.
  • Вытаскиваем штатную магнитолу (процесс демонтажа может отличаться в зависимости от модели, поэтому лучше найти инструкцию от авто).
  • Замеряем отверстие, в котором находился старый «магнитофон» и прибавляем 1 см про запас. Вырезаем по размерам лист пластика и устанавливаем в пустой нише. Фиксируем пластик при помощи эпоксидки (лучше всего, чтобы лист крепился как минимум в 6 точках).
  • По центру листа сверлим отверстие под силовой кабель и для более мелких аудиокабелей.
  • Окрашиваем пластину в цвет приборной панели.

Устанавливаем в углах ниши держатели (можно использовать уголки от любого планшетного штатива), фиксируя их при помощи все той же эпоксидной смолы.

Полезно! Так как планшет большой, лучше всего поставить его как можно выше. Тогда не придется нагибаться, чтобы нажимать кнопки.

В теории все выглядит хорошо, но на практике, далеко не всегда удается так просто интегрировать планшет.
