Сенсорные экраны: как это работает

Инновации

Удаление воздушной прослойки OGS

Инженеры с каждым годом представляют технологии улучшения изображения. Некоторые из них забываются и не применяются, а некоторые производят фурор. Технология OGS является как раз таковой.

Стандартно экран телефона состоит из защитного стекла, непосредственно самой матрицы и воздушной прослойкой между ними. OGS позволяет избавиться от лишнего слоя — воздушной прослойки — и сделать матрицу частью защитного стекла. В результате изображение как будто находится на поверхности стекла, а не скрыто под ним. Эффект улучшения качества отображения налицо. За последние пару-тройку лет технология OGS неофициально считается стандартом для любых более-менее нормальных телефонов. Не только дорогие флагманы оснащаются OGS-экранами, но и бюджетники и даже некоторые совсем дешевые модели.

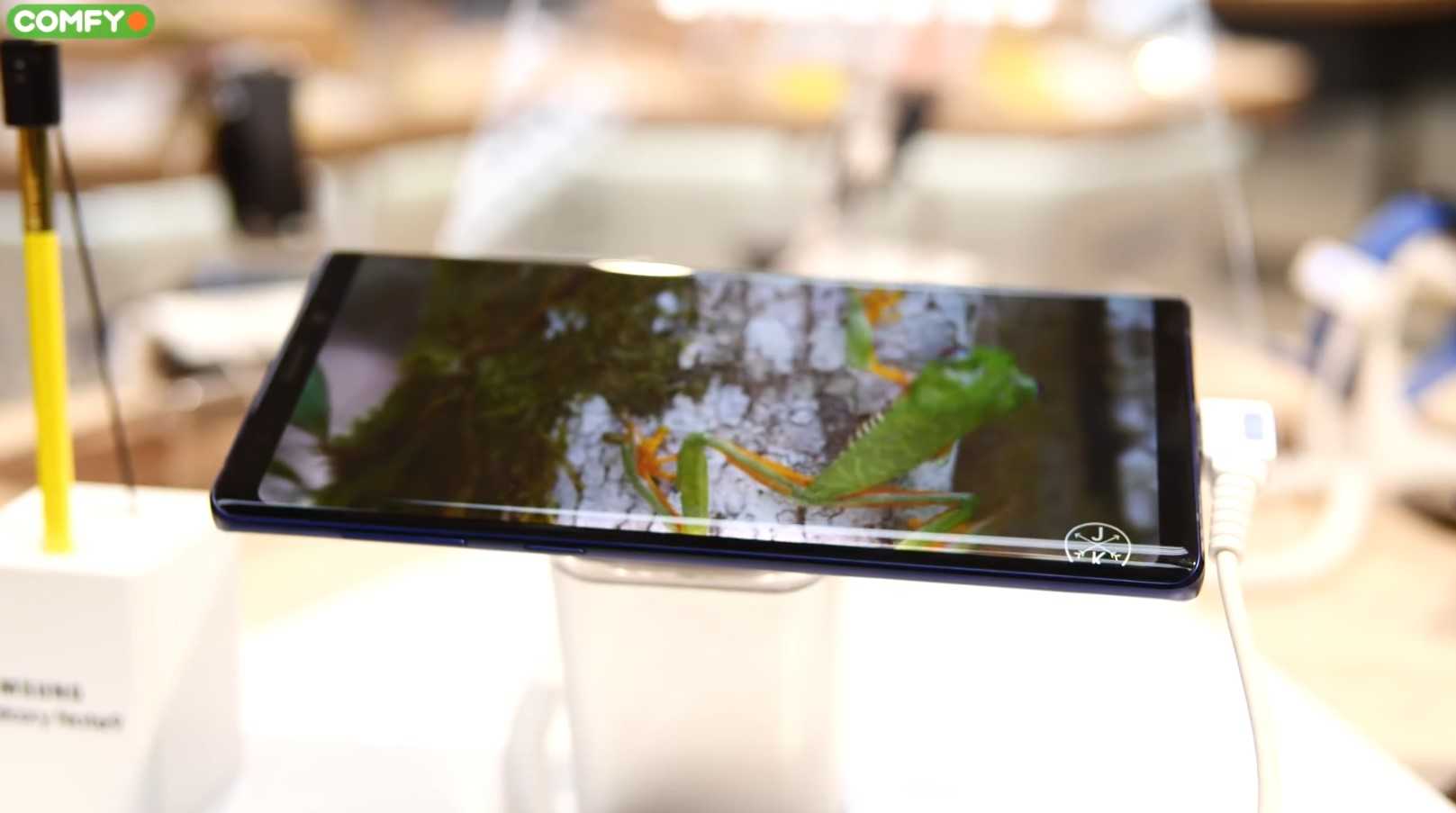

Изгиб стекла экрана

Следующий интересный эксперимент, который позже стал инновацией — это 2.5D стекло (то есть почти 3D). Благодаря загибам экрана по краям картинка становится более объемной. Если помните, первый смартфон Samsung Galaxy Edge произвел фурор — он первый (или нет?) получил дисплей с 2.5D стеклом, и выглядел он потрясающе. Сбоку даже появилась дополнительная сенсорная панель для быстрого вызова некоторых программ.

У HTC была попытка сделать что-нибудь необычное. Компания создала смартфон Sensation с вогнутым внутрь дисплеем. Таким образом он был защищен от царапин, хотя добиться большей пользы не удалось. Сейчас таких экранов не встретить в силу и без того прочных и невосприимчивых к царапинам защитных стекло Gorilla Glass.

На этом HTC не остановилась. Был создан смартфон LG G Flex, у которого был не только изогнут экран, но и сам корпус. В этом состояла «фишка» устройства, которая тоже не обрела популярность.

Растягивающийся или гибкий экран от Samsung

На средину 2017 года та технология еще не используется ни в одном доступном на рынке телефоне. Однако компания Samsung в видеороликах и на своих презентациях демонстрирует AMOLED-экраны, которые могут растягиваться и затем возвращаться в обратное исходное положение.

Фото гибкого дисплея от Samsung:

Также компания представила демонстрационный видео ролик, где отчетливо видно экран, выгибающийся на 12 мм (как заявляет сама компания).

Вполне возможно, скоро Samsung сделает весьма необычный революционный экран, который поразит весь мир. Это будет революцией в плане разработки дисплеев. Сложно даже представить, насколько далеко компания уйдет вперед с такой технологией. Впрочем, возможно и другие производители (Apple, например) тоже ведут разработки гибких дисплеев, но пока подобных демонстраций от них не было.

Что такое сенсор, и где он применяется

Современный человек уже не представляет своей жизни без устройств, имеющих сенсорный ввод, настолько прочно вошло в жизнь это изобретение. По статистике, более 90% всего населения Земли хотя бы раз сталкивались с тачскрином, который применяется в разнообразных электронных устройствах и гаджетах:

смартфоны;
планшеты и планшетные компьютеры;
банковские или платёжные терминалы;
устройства для приобретения электронных билетов;
дисплеи (компьютерные, в холодильниках, бытовой технике).

Развитие технологии сенсорного ввода не ограничивается только мобильными устройствами. Существуют разработки, где тачскрин внедряется в значительные по площади поверхности.

Не так давно был анонсирован смарт-стол, поверхность которого представляет собой один большой тачскрин. Подобную столешницу можно применять в качестве мультимедийного центра в «умном доме». Также несколько лет назад была представлена целая сенсорная стена, при нажатии на любую область которой можно вызвать различные функции.

Некоторые люди, несведущие в технике, задаются вопросом, что такое тачскрин на планшете и чем он отличается от аналогичного устройства ввода на смартфоне. Ответ на этот вопрос прост – ничем, поскольку принцип работы сенсорного экрана аналогичен, вне зависимости от устройства, в котором он применяется.

Что такое тачскрин

Тачкрин – транслитерация английского словосочетания Touch Screen, что переводится – сенсорный экран.Тачскрины повсеместно используются в смартфонах и планшетах, умных часах и браслетах, считывающих терминалах и коммуникаторах. Ещё сенсорные экраны используются в автомобилях и различной бытовой технике.

Использование тасчкринов обусловлено возможностью одновременного выполнения двух действий – отображать информацию и работать в качестве кнопки либо полноценного устройства ввода данных. Благодаря этому удается рациональнее использовать выделенное пространство. Например, сенсорные кнопки могут заменить функции дополнительного дисплея. Другой пример – сенсорный экран способен работать в качестве клавиатуры для ввода данных в условиях ограниченного пространства – в автомобилях или терминалах.

Последние несколько лет в продаже появляются крупногабаритная техника – ноутбуки и мониторы. Такие устройства обеспечивают дополнительное удобство при работе для художников, операторов на производстве и т.д.

Тачскрин — что это такое

Тачскрин — это реализация обычного дисплея с функцией ввода информации путем прикосновения к нему. Это единственное отличие — то, что кроме вывода данных также есть и ее тактильный ввод путем прикосновений. Это одновременно устройство вывода и ввода данных.

Такие дисплеи устанавливаются преимущественно на смартфоны и планшеты. Но, когда только стали популярными — когда вышел первый iPhone, ставились и на мониторы и телевизоры. Но, затем их просто перестали на них устанавливать, т.к. большинству они там просто не нужны. Также было и с 3D-экранами — они просто не стали популярными и востребованными.

На данный момент индустрия не стоит на месте и появляются уже модели с гибкими тачскринами, которые можно просто складывать при желании. Они очень тонкие и уже имеют массу восторженных отзывов. На данные момент есть несколько смартфонов на которых они установлены. В скором времени должны появится и новые мобильные аппараты с ними.

В заключение

Это были основные моменты, что следует знать об этих терминах. Надеюсь вам была полезно то, что вы прочитали и теперь знаете, что это такое и, что разница между этими терминами не такая большая, просто нужно исходить из контекста.

Рассказать друзьям

Пиксель — что это такое и их значение для изображения

Аппаратное обеспечение компьютера: Что это такое?

Разрешение экрана, монитора, дисплея — что это такое?

Комментарии — 0:

Причины поломки

Приходя в сервисный центр, многие неопытные пользователи впадают в ступор, когда их спрашивают, что именно сломалось в устройстве. При этом причин поломки может быть несколько и все они разнятся в зависимости от типа устройства.

Если сломался дисплей, а сенсорное стекло целое: при сильном механическом воздействии тачскрин может прогнуться, а дисплей получит повреждение. Отличие дисплея от тачскрина состоит в наличии у второго стеклянного покрытия, которое имеет повышенную стойкость к царапинам.
Тачскрин работает, изображение на экране есть, но на стекле возникала «паутинка» — если ничего не смущает, то можно продолжать пользоваться. При этом понадобится замена дисплея.
Дисплей содержит «паутинку», тачскрин не работает, но изображение проектируется нормально – эксплуатация такого устройства не является возможной. Понадобится полностью менять тачскрин или сборный модуль.
На дисплее устройства возникла «паутинка», тачскрин не работает – понадобится менять или модуль, или тачскрин с дисплеем одновременно.

Негативные моменты

Основными недостатками можно назвать низкую степень пропускания света, высокую скорость появления царапин на поверхности, возможность нажатий в одну точку не более 35 миллионов раз, невозможность реализовать мультитач

Если вы не можете решить, емкостной или резистивный экран выбрать, то важно отметить еще и невозможность использования жестов типа скольжения, так как требуется нажать пальцем на экран и вести его не отпуская. В устройствах с такими элементами управления лучше использовать софт, требующий минимального использования «листающих» жестов

Разбираясь в особенностях этой технологии, стоит отметить, что она может быть реализована несколькими способами, имеющими определенные различия. Емкостный сенсорный экран может быть просто емкостным и проекционно-емкостным. Первый вариант предполагает использование определенных элементов. Поверх стеклянной панели размещается прозрачный резистивный материал, например, сплав оксида олова или индия. По углам размещены электроды, которые подают небольшое переменное напряжение на проводящий слой. Если к экрану прикасаются токопроводящим предметом, то возникает утечка, и чем этот предмет ближе к электроду, тем ниже сопротивление экрана, то есть сила тока заметно увеличивается. А называется это все емкостной экран, так как переменный ток проводится предметом большей емкости. Чаще всего речь идет о пальце.

Недостатки

Любые загрязнения по краям матрицы, заслоняющие инфракрасные источники сигналов, приводят к сбоям в работе сенсоров. Проблемы возникают и при небольших искривлениях устройства, когда лучи покидают плоскость, параллельную экрану.

Однако одной из наиболее распространенных проблем с инфракрасными датчиками является ложное срабатывание. Поскольку пользователям не обязательно физически касаться экрана, то иногда сенсоры активируются и при достаточном приближении пальца к экрану или во время его движения от одной точки к другой.

Несмотря на то что инфракрасные сенсоры часто используются в устройствах с относительно небольшой стоимостью (например, в электронных книгах), сами экраны с инфракрасным сенсором дороже как резистивных, так и емкостных экранов.

.1 Резистивные сенсорные экраны

Принцип действия резистивного сенсорного экрана заключается в следующем
(рис. 5). Сенсорный экран состоит из стеклянной панели и гибкой пластиковой
мембраны с нанесёнными как на панель, так и на мембрану резистивным покрытием.
Между стеклом экрана и гибкой мембраной равномерно распределены микроизоляторы,
которые не позволяют контактировать проводящим поверхностям по активной области
экрана. Когда на экран воздействуют, нажимая на него, резистивные покрытия
панели и пластиковой мембраны между собой замыкаются и в точке соприкосновения
изменяется удельное сопротивление, которое регистрируется контроллером панели и
с помощью аналогово-цифрового преобразователя преобразовывается в координату
точки прикосновения.

К сильным сторонам резистивных экранов можно отнести достаточную простоту
и малую стоимость, весьма неплохую чувствительность, а также восприимчивость
экрана не только к пальцам руки, но и к любым касающимся его предметам.

Слабые стороны резистивных экранов — плохое светопропускание (для
устранения этого недостатка приходится использовать более яркую подсветку), и
плохая поддержка экраном множественных нажатий (мультитач). Вследствие
конструктивных особенностей резистивные экраны не могут определить силу нажатия
и подвержены механическому износу.

Рисунок
5

Резистивные сенсорные экраны

Прежде, чем детально описывать каждый тип сенсорного экрана, предлагаем ознакомиться с краткой информацией о каждом из них.

Резистивный сенсорный экран – это самый простой вид сенсорного экрана, который является четырехпроводным и состоит из стеклянной панели и пластиковой мембраны. Между этими двумя компонентами имеется микроизоляторы. По всей поверхности обеих слоев тонкими пластинами расположены электроды. Они расположены по-разному. В заднем слое электроды расположены в вертикальном положении, а в переднем слое – в горизонтальном для того, чтобы могло производиться вычисление координат.

Если нажать на сенсорный экран, то панель и мембрана автоматически замкнутся, а специальный датчик воспримет сигнал и обработает его. Наиболее усовершенствованным видом считаются восьмипроводные дисплеи, которые отличаются высоким уровнем точности. Однако они недолговечные.

Матричные сенсорные экраны

Матричные сенсорные экраны очень подобны на резистивные. Такие сенсорные дисплеи немного упрощены. Так, на мембрану экрана нанесли вертикальные проводники, а на стекло – горизонтальные. Если нажать на дисплей, то проводники соприкасаются (между ними нет заполнения, как в резистивного), замкнутся крест-накрест. Процессор может отследить, какие проводники замкнулись, и это помогает обнаружить координаты нажатия. Такие дисплеи надежные в бытовом использовании.

Емкостные сенсорные экраны

Емкостные экраны достаточно сложные в своей конструкции. Они работают благодаря взаимодействию теплоты рук человека и экрана, которые при соприкосновении образовывают конденсат, проводя переменный ток.

Созданы такие экраны с таких частей:

Стеклянная панель;
Резистивный материал;
Электроды, которые располагаются под четырьмя углами.

Если же коснуться поверхности сенсорного дисплея, то переменный ток будет проводиться через вышеупомянутый «конденсатор». Это регистрируется датчиками, после чего информацию обрабатывает микропроцессор устройства.

Емкостные дисплеи выдержать до 200 миллионов нажатий и отличаются средним уровнем точности. Однако при попадании воды они могут портиться.

Проекционно-емкостные сенсорные экраны

Проекционно-емкостные экраны способны определить сразу несколько нажатий. На внутренней стороне экрана есть специальная сетка электродов и во время соприкосновения с ней обязательно образовывается конденсатор. В данном месте изменяется электрическая емкость. Контроллер определяет точку, в которой пересеклись электроды. Затем происходят вычисления. Если сразу нажать экран в нескольких местах, то будет образован не один конденсатор, а несколько. Это более точный, но и дорогой сенсорный экран.

Сенсорный экран с сеткой инфракрасных лучей

Экран с сеткой инфракрасных лучей очень похож на матричный. Только в данном случае проводники заменяют специальными инфракрасными лучами. Вокруг такого сенсорного экрана образовывается рамка, в которой есть встроенные излучатели, а также приемники. Если нажать на экран, то некоторые лучи будут перекрываться, и они не могут достигнуть собственного пункта назначения, а именно приемника. В итоге контроллер вычисляет место контакта и считывает данные. Поскольку чувствительного покрытия нет и, механического касания не происходит вообще, то такие экраны долговечные. Они часто используются в больших мониторах.

Сенсорные экраны на поверхностно-акустических волнах

Такой сенсорный экран делается из стеклянной панели, в которую встроены пьезоэлектрические преобразователи, расположенные по разным углам. По периметру имеются приемные датчики, а также контроллер, который отвечает за формирование сигналов. Изначально сигналы посылаются на пьезоэлектрические преобразователя, которые могут преобразовывать поступившие сигналы в акустические колебания, отражающиеся впоследствии от отражающих датчиков. Далее волны могут улавливаться приемниками, повторно посылаться на пьезоэлектрические преобразователи, после чего превращаются в электрический сигнал. Если нажать на дисплей, то энергия акустических волн будет частично поглощена.

Такие экраны отличаются долговечностью, ведь они могут выдержать 50 миллионов касаний. Чаще всего такие дисплеи используют для игровых автоматов, справочных системах.

Какого качества экран выбрать при замене?

На повседневно используемый iPhone рекомендуется устанавливать дисплей типа OEM или 100% Original. Только они обеспечат ту же цветопередачу, резкость, яркость и контрастность, которые были у iPhone с оригинальным экраном до ремонта. Более того, только у таких экранов будет качественное олеофобное покрытие, которое позволит с комфортом пользоваться устройством.

Тем не менее, полностью отказываться от копий экранов iPhone не стоит. Качество таких дисплеев соответствует цене, поэтому если ваш бюджет ограничен и необходимо срочно отремонтировать смартфон, то рассмотрите вариант установки копии. Также вполне правильным решением является замена разбитого экрана на копию в iPhone ребенка. Особенно, если дисплей разбивается не в первый раз. В таком случае получится и восстановить работоспособность смартфона, и прилично сэкономить на оригинальных комплектующих.

Ёмкостные сенсорные экраны

Вот мы и подобрались к хорошо знакомым нам ёмкостным сенсорным экранам. Такие устанавливаются во всех современных смартфонах и планшетах. Вот только они тоже делятся – на два подтипа: обычные ёмкостные и проекционно-ёмкостные тачскрины.

Обычные ёмкостные сенсорные экраны

В этом случае стекло покрыто токопроводящим слоем, а в углах экрана располагаются электроды, которые подают переменное напряжение. Когда Вы касаетесь экрана, то происходит утечка тока. В зависимости от расстояния до каждого из углов, где расположены электроды, высчитывается точка нажатия. Естественно, работает такое нажатие только с токопроводящим предметом, например, с пальцем человека. При использовании данной технологии мультач также реализовать нельзя.

Проекционно-ёмкостные сенсорные экраны

Более современные экраны имеют на внутренней стороне дисплея сетку электродов. Прикосновение к одному из них при помощи пальца приводит к образованию конденсатора, ёмкость которого измеряется для последующих вычислений и действий. Такие экраны позволяют реализовать мультитач, так как можно создать несколько конденсаторов одновременно. В других типах сенсорных экранов вычисление нескольких нажатий одновременно невозможно.

Слева — ёмкостный сенсорный экран, справа — проекционно-ёмкостный сенсорный экран

К плюсам ёмкостных экранов можно отнести возможность реализации мультитача (только в проекционно-ёмкостных), надёжность, отсутствие необходимости давления (сильного нажатия) на дисплей, высокое светопропускание. К минусам ёмкостных тачскринов относится цена (они достаточно дороги в производстве), невозможность работы со стилусом. Последнее является минусом далеко не для всех. К тому же, сейчас уже имеются специальные стилусы для работы с ёмкостными тачскринами. Так что основным минусом остаётся более высокая производственная стоимость по сравнению с резистивными тачскринами.

Существуют также и другие сенсорные экраны и тачскрины, но в повседневной жизни они встречаются значительно реже.

Сенсорные экраны:

Резистивные сенсорные экраны
Матричные сенсорные экраны
Поверхностно-ёмкостные сенсорные экраны
Проекционно-ёмкостные сенсорные экраны
Сенсорные экраны на поверхностно-акустических волнах
Инфракрасные сенсорные экраны
Оптические сенсорные экраны
Тензометрические сенсорные экраны
Индукционные сенсорные экраны

Основные элементы

Главная составляющая любого тачскрина на вашем устройстве – матрица, которая состоит из таких же жидких кристаллов, как и ваш монитор телевизора, компьютера. Сзади любой из матриц имеются микродиоды для подсветки экрана, а на его передней части находится несколько слоев, с помощью которых и происходит прикосновение к самому экрану (емкостной экран) либо же небольшое надавливание (резистивный экран). Так как резистивный тип экранов более экономный в плане его установления, то почти 70% устройств имеют такой тачскрин.

Стоит отметить! 90% китайских телефонов имеет только резистивный экран, который, кстати, появился намного раньше емкостного.

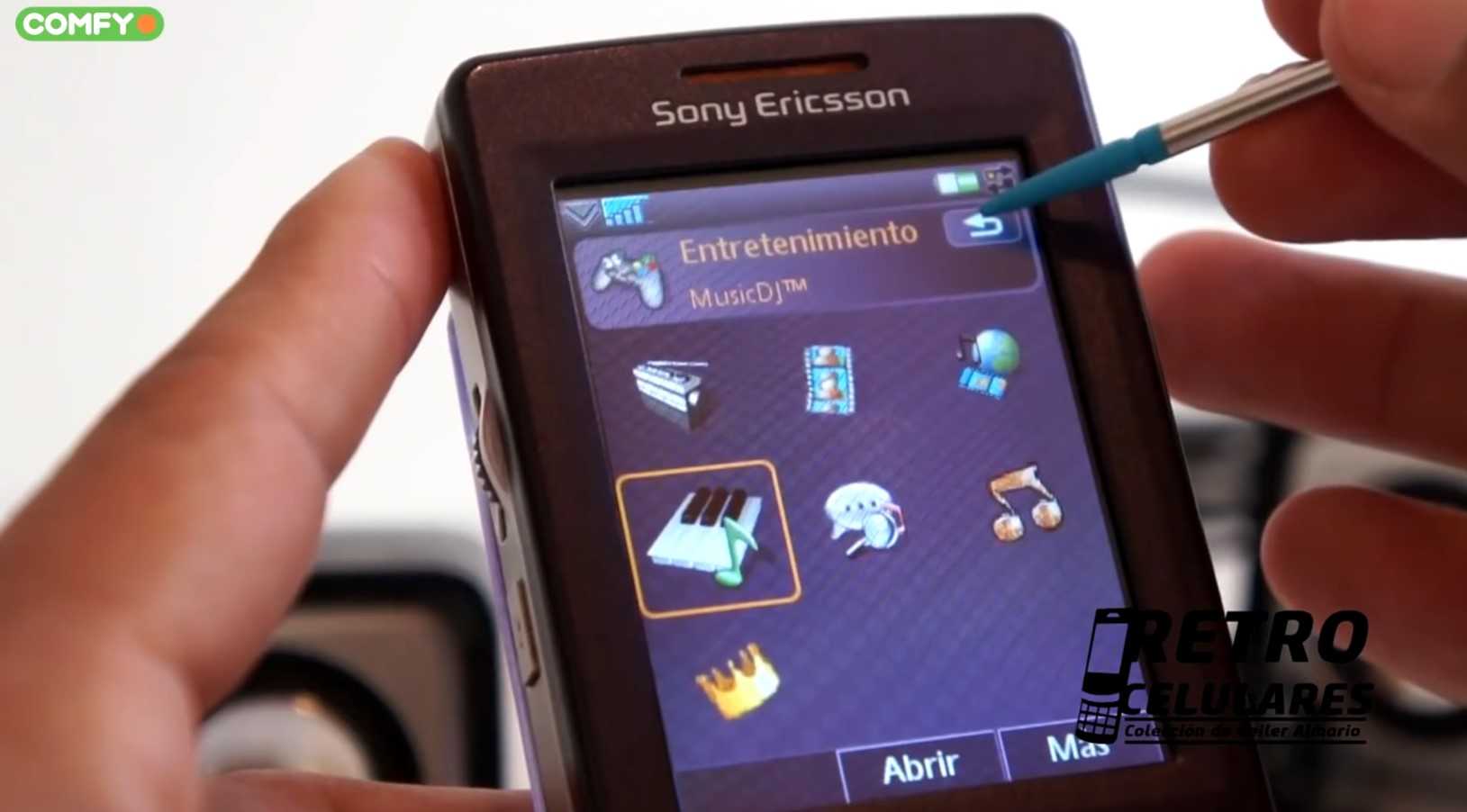

Что такое сенсорный резистивный экран

Резистивный сенсорный экран состоит из нескольких слоев. Верхнее покрытие гибкое. Его цель при касании прогибаться и замыкать ток в определенном месте экрана. Для этого есть нижний слой, состоящий из этаких контактов, через который течет ток.

Между этими двумя слоями есть прозрачный наполнитель. Он изолирует слои друг от друга. Но когда происходит касание, он как бы продавливается и возникает движение тока в определенном месте экрана. Контролер смартфона преобразует получившийся сигнал в координаты X и Y и дает указание программе (драйверу) обработать сигнал и отреагировать на него.

Резистивные экраны были первыми, которые появились в смартфонах. Но они были достаточно медленными, не очень точными. Сначала ими можно было пользоваться только с помощью стилуса. Потом уже появились резистивные экраны, которые правильно воспринимали касание пальцем. Но все равно они оставались достаточно медленными. Поэтому им на смену пришли ёмкостные сенсорные экраны.

Что такое ёмкостной сенсорный экран

Как ни странно это звучит, но через экран емкостного экрана течет ток. И когда вы дотрагиваетесь до него, возникает электростатический заряд. Именно он и обрабатывается контроллером.

Этот тип сенсорного экрана имеет очень хорошую точность и скорость обработки. Из минусов, если вы зимой в перчатках попробуете касаться экрана, то он может и не отреагировать. Это самый популярный и распространенный тип сенсорного экрана.

Первые такие экраны могли обрабатывать только одно касание. Но потом появились мультитач экраны. Такие могли обрабатывать сразу несколько касаний!

Но и это еще не все. Теперь в дорогих флагманах уже появились мультитач емкостные экраны, которые распознают и силу давления на экран!

Что такое чувствительный к силе нажатия сенсорный экран

Такие сенсоры являются развитием технологии емкостных тачскринов. Только теперь они реагируют не только на место касания, но и на силу нажатия. У Apple такие экраны называются 3D Touch. Так как появляется третье измерение, кроме осей x и y. А в игровом смартфоне Black Shark 2 эта технология называется MagicTouch.

Как работает тачскрин

Чтобы до конца понять, что такое тачскрин на телефоне, необходимо разобраться, из чего состоит экран смартфона и как работает сенсор. Основными элементами сенсорного экрана являются:

Матрица, состоящая из слоя жидких кристаллов. Аналогичная технология отображающей поверхности используется в телевизоре или мониторе компьютера.
Микродиоды, которые располагаются вторым слоем под матрицей и служат для подсвечивания рабочей поверхности.
Диоды, находящиеся на поверхности отображающего слоя, которые являются главным инструментом обработки касания.
Стекло, которое покрывает сам экран и предотвращает его от повреждений.
Антибликовое покрытие, предотвращающее появление бликов и позволяющее комфортно смотреть на экран в солнечную погоду.

Исходя из того, как работает тачскрин, можно выделить ряд преимуществ и недостатков подобной технологии диалога пользователя с электронным устройством, которые подразделяются на плюсы и минусы для стационарных устройств и мобильной техники.

Плюсы	Минусы
Стационарные девайсы
Повышенный уровень надёжности.	Отсутствие тактильного отклика.
Высокая износостойкость, пылезащищённость и невосприимчивость к небольшим ударам.	Размещение аппарата на уровне тела человека приводит к усталости рук при длительной работе.
Маленькая клавиатура может стать причиной ошибок или опечаток.
Мобильные устройства
Простота применения.	Отсутствие тактильных ощущений.
При маленьком размере самого девайса существует возможность создания максимально крупного экрана.	Некоторые матрицы при длительном свечении потребляют большое количество энергии, что приводит к необходимости частой зарядки.
Удобство набора даже больших объёмов текста.	Механические повреждения могут привести к поломке тачскрина.
Наблюдается эволюция технологии сенсорного ввода, что приводит к появлению ежегодно качественно новых устройств с лучшими возможностями.	Отсутствие необходимого уровня гигиены.

Множество производителей, особенно стационарных устройств, использующих в работе тачскрин, исходя из недостатков, пошли по пути дублирования возможности ввода механическими клавишами. Это нужно при выходе сенсорного экрана из строя.

Размеры современных тачскринов зависят от потребности производителя и устройства, в котором они будут применяться.

Средство связи и интерфейсы.

Чтобы соединить планшет, например, с компьютером в устройстве предусмотрены средства связи и интерфейсы. Коротко о самых востребованных способах распишу ниже.

Wi-Fi-адаптер — это встроенный модуль, который позволяет подключить устройство к закрытой или открытой беспроводной сети. Все модели имеют такой модуль.
Модем 3G/4G — дает возможность постоянно быть в сети Интернет. Очень выручает, когда нет доступа к беспроводной точке доступа Wi-Fi. Если вы проводите много времени в дороге, то наличие данной функции для вас будет как нельзя кстати. Существуют модели с встроенным модемом, но если такой функции у устройства нет, то можно приобрести отдельно внешний.
GPS-приемник — отличная возможность при помощи GPS спутников определить свое место расположение и проложить маршрут. Незаменимая функция для автомобилистов.
Bluetooth-адаптер — позволяет подключить к планшету на ограниченной дистанции (10 метров) беспроводную клавиатуру, гарнитуру и мышь. Кроме этого данная технология позволяет получить доступ в сеть Интернет посредством дополнительного устройства.
NFC-адаптер — аббревиатура переводиться как коммуникация ближнего поля. Эта функция позволяет превратить свой планшет, например, в банковскую карту, использовать его в качестве пропуска в бассейн ил на предприятие. Позволяет на коротком расстоянии обмениваться данными, ссылками, а также с помощью специализированных приложений дает возможность считывать и записывать информацию в программируемые NFC метки или NFC смарт карты.
USB-порт — чаще всего в планшеты встраивают micro-USB, что дает возможность посредством кабеля OTG подключить проводную мышку, клавиатуру, а также внешний жесткий диск и USB-флеш-накопитель (здесь читайте о том, как выбрать флешку).
HDMI-выход — интерфейс предназначен для передачи мультимедийных данных высокой четкости. Обычно планшеты имеют mini HDMI выход. Следовательно, для подключения к другому устройству, например, к современному телевизору понадобиться кабель HDMI-mini HDMI (ранее мною были описаны основные моменты по выбору кабеля HDMI).

Все вышеперечисленные аспекты нужно учитывать при выборе планшета

Обращайте внимание на время автономной работы устройства, но при этом помните, что время автономной работы на прямую зависит того, что вы делаете за планшетом. Например, для просмотра страницы социальной сети «ВКонтакте» потребуется совсем немного энергии, а вот просмотр видео довольно много возьмет накопленной энергии у батареи

Поэтому если вам нужно долго и автономно работать, то в самый раз iPad, который выдерживает до 10 часов без подзарядки. Некоторые модели под управлением Android, тоже способны автономно довольно долго работать, но несколько меньше — до 7 часов. А вот планшеты на базе Windows протянут до следующей зарядки не более 4-5 часов.

К дополнительным возможностям можно отнести видеокамеры и микрофон. Камера размещается на фронтальной панели и на задней стенке. Первая позволяет делать видеозвонки, что очень пригодиться в Skype, а вторую очень удобно использовать для фото- и видео-съемок. Оценивать качество съемки лучше на месте покупки, но если такой возможности нет, например, покупка через интернет, то хорошим решением будет основная камера 8-12 Mpx (плюс вспышка, автофокус) и фронтальная 2-5 Mpx.

Другие типы матриц или собственные разработки компаний

Интересная технология, представленная компанией Самсунг. Интерес … Начнём по-другому: планшет оснащен amoled матрицей. Да, этот девайс вам покажет самый чёрный цвет, не говоря про Super версии. В этом то и секрет. Все цвета напрямую зависят от подаваемого напряжения. Чем оно выше, тем больше разряжается аккумулятор. Если его практически нет – получаем самый чёрный цвет. Никто не знает технологии, иначе бы Apple сделали также – посмотрим.

Retina

По сути, планшеты с ретина дисплеем – это те же ЖК матрицы, но со своими нюансами. Мы знаем, что Apple пытается быть совершенными. На самом деле дисплеи поставляют те же Самсунг, LG и японская Шарп.

Весь смысл заключается в том, что в новых моделях пикселизация не имеет значения, так как человеческий глаз просто не видит её. Да, здесь лучше выделить Sharp – их разработка, которая поставляется не только для Apple, но и для других китайских устройств. Правда, по договорённости, именно яблочники получают лучшее.

Типы покрытия экрана

В первых поколениях смартфонов, да и некоторые годы после этого в качестве покрытия дисплея использовалась тонкая пластиковая пластина. У нее была масса минусов – быстро царапалась, разбивалась, неприятные тактильные ощущения. Со временем производители стали работать в данном направлении.

Gorilla Glass

Во многих качественных смартфонах последних лет можно в качестве защиты матрицы увидеть стекло от компании Corning, которое получило название Gorilla Glass. Это стойкое к царапинам покрытие, которое сложно поцарапать или разбить. Оно не искажает цвета, в отличие от пластикового слоя. Существует несколько поколений, и самым качественным на данный момент является пятое, которое можно встретить у телефонов премиум класса. Предыдущие поколения широко распространены у менее дорогих моделей.

Олеофобное покрытие

Стекло дисплея постоянно взаимодействует с пальцами. За счет этого на экране появляются отпечатки, жирные пятна и прочие малоприятные следы. Для защиты от их появления был создан жироотталкивающий слой, который принято называть олеофобным. Он не только противостоит появлению отпечатков, но позволяет их легко удалять. Еще один важный момент: с наличием такого покрытия скольжение пальца по экрану становится более приятным и простым.

Совет! Проверить наличие олеофобного слоя очень просто – достаточно на экран капнуть каплей воды. Чем лучше сохраняется капля, то есть не растекается, тем слой более качественный.

Антибликовое покрытие

Любой владелец смартфона сталкивался с ситуацией, когда летом под прямыми солнечными лучами на дисплее невозможно ничего рассмотреть. Бороться с этим можно двумя способами:

выставлять максимальную яркость подсветки, что сажает быстрее батарейку и не всегда помогает;
использовать антибликовый слой.

Относительно недавно до появления специального слоя на матрицах в магазине продавцы предлагали купить матовую пленку, которая имеет антибликовые свойства. Ее суть в том, что она рассеивает солнечные лучи и повышает видимость на экране. Минус таких пленок в снижении цветопередачи, и приходится выбирать – потерять красочность или же получить возможность избавиться от бликов.

Сегодня производители дисплеев создали аналогичный слой, который наносится непосредственно на экран. Его преимущество в том, что девайс не бликует на солнце, позволяет рассмотреть изображение. Кроме того, этот слой не портится как пленка, то есть его не нужно менять

Но самое важное отличие от пленки – слой не влияет на качество отображения цветов, экран остается ярким и красивым. Функция полезная, поэтому при выборе смартфона стоит уточнить у продавца, есть ли он на матрице, а лучше всего заранее узнать данную информацию в обзорах девайса, так часто в технических характеристиках это не указывается

Особенности проекционно-емкостного сенсорного экрана

Как мы уже говорили, использование резистивных экранов, несмотря на их большое количество минусов, упрощалось возможностью нажатия любым предметом, чего нельзя сказать о современных емкостных тачскринах. Для того, чтобы экран зарегистрировал нажатие, предмет должен пропускать (забирать на себя) электрический заряд. Для этого подходят специальные стилусы или пальцы.

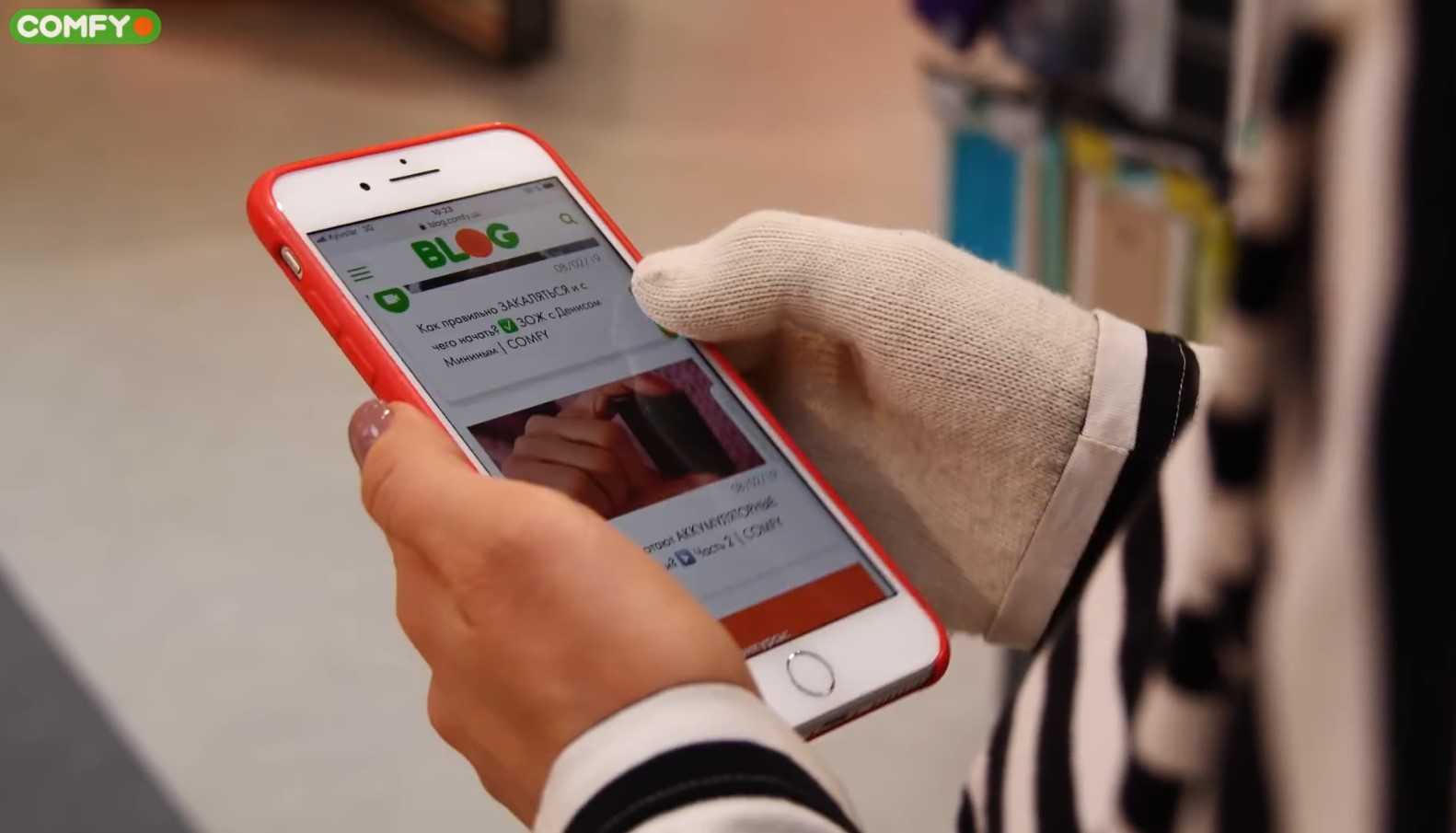

Пропускать ток через матерчатые, кожаные или вязанные перчатки, или варежки такой экран не будет, что является большим минусом в зимнее время. Также емкостный экран будет очень плохо реагировать на нажатия при высокой влажности и попадании капель на экран – капли тоже проводят ток и нажатия пальца не будут точно зарегистрированы. Тем более проблемой будет использование такого экрана под водой, несмотря на поддержку многими производителями защиты корпуса от влаги, выдерживающее недолгое погружение на малую глубину.

Еще одним минусом, проявляющимся во всех LCD-экранах, является поглощение до 10 % света сенсорным экраном, потому как его прозрачность составляет лишь 90%. Поэтому, создавая такие экраны всем производителям стоит учитывать этот фактор при расчете яркости подсветки или же постоянно усовершенствовать технологии, чтобы снижать светопоглощение каждого слоя.

Стандартные TFT-LCD-матрицы Ortustech типа Transmissive

Для начала ознакомимся с линейкой стандартных индустриальных TFT-LCD-дисплеев типа Transmissive, на рынке ЖК TFT-матриц их подавляющее большинство. Эти дисплеи работают на просвет исключительно за счет подсветки и предназначены в основном для использования в помещениях. Основные характеристики матриц Ortustech этой серии представлены в таблице 1.

Таблица 1. Основные характеристики трансмиссивных матриц Ortustech

Модель

Диагональ, дюймов

Разрешение, точек

Тип ЖК-матрицы

Яркость,
кд/м2

Интерфейс

Резистивный
сенсорный экран

Особенности

COM20T2P31

240×320

450

RGB/CPU

нет

портретная ориентация

COM20T2N52

960×540

250

RGB

нет

546 ppi, 16,7 М цветов

COM22T2P21

2,2

320×240

500

RGB

нет

16,7 М цветов

COM33T3N71

3,3

120×320

625

RGB

опция

портретная ориентация

COM35T3N91

3,5

240×320

500

RGB

опция

портретная ориентация

COM35T3N54

3,5

320×240

500

RGB

нет

16,7 М цветов

COM41T4N05

4,1

320×240

450

RGB

опция

16,7 М цветов

COM43T4M71

4,3

480×272

450

RGB

опция

LED 70 000 ч, 16,7 М цветов

COM50T5M78

320×240

500

RGB

опция

16,7 М цветов

COM57T5M71

5,7

320×240

350

CPU

нет

монохромный,
64 оттенка серого, LED 70 000 ч

COM57T5M54

5,7

640×480

440

RGB

опция

LED 70 000 ч

COM65T6M13

6,5

640×480

400

RGB

нет

COM70T7M17

800×480

530

RGB

опция

COM96T9M02

9,6

3840×2160

500

LVDS

нет

458 ppi, 16,7 М цветов

Как видно из таблицы 1, большая часть дисплеев со стандартными типоразмерами имеет широкое распространение для разного рода промышленных применений. Поэтому все указанные в таблице 1 дисплеи функционируют в рабочем температурном диапазоне –20…+70 °C и при температуре хранения –30…+80 °C. Кроме того, все модели, за исключением COM20T2N52, COM41T4N05 и COM50T5M78, характеризуются широкими углами обзора (80°) со всех сторон.

Рис. 3. Пример области применения дисплея COM20T2N52 (546 ppi)
