Ремень для стиральной машины: советы по выбору + инструктаж по замене

Самостоятельная замена ремня привода стиральной машины

Замена ремня привода стиралки не самая страшная задача. Страшнее может показаться или прозвучать.

Стиральные машинки с асинхронным двигателем комплектуются клиновыми ремнями, на внешней стороне которых указывается их номер и марка. В сечении ремень похож на трапецию.

Клиновые ремни изготавливаются из хлороустойчивых материалов, обладающих высокой прочностью (каучук, полиэстер, хлопчатобумажные материалы).

Чтобы самостоятельно сменить ремень нужно для начала открутить болты, которые фиксируют крышку задней части корпуса стиральной машины (обыкновенной отверткой). Сняв крышку, увидим шкив, на котором зафиксирован старый ремень. Проворачивая шкив, снимаем износку, потянув его на себя.

Новый клиновой ремень необходимо утопить в заглубления шкива и, постепенно проворачивая его, вдавливать ремень до полной посадки.

Поликлиновые ремни используют в стиралках с коллекторными двигателями. В сечении такой ремень имеет зубчатую форму, образованную рядами клиньев. Его маркировка указана на внешней стороне ремня. Установка поликлинового ремня ничем на отличается от установки клинового. Единственное, нужно дополнительно проконтролировать, чтобы натяжение было немного слабее и сам ремень залег строго в центр канавки шкива двигателя и барабана

Поворот шкива следует осуществлять вокруг оси на 360 градусов, осторожно, не переусердствуя при этом. При замене ремня в моделях с плотной посадкой, будьте внимательны, чтобы избежать мелких травм конечностей

Ремни узких стиральных машинок изнашиваются гораздо быстрее своих «сородичей» по причине плотной комплектации всех составляющих изделия. Происходит усиление трения деталей и узлов друг об друга. Со временем ремень растягивается и начинает тереться об заднюю стенку машинки, изнашиваясь тем самым еще больше. То же самое касается и других деталей, разбалтывающихся по истечению определенного термина.

Почему слетает ременная передача?

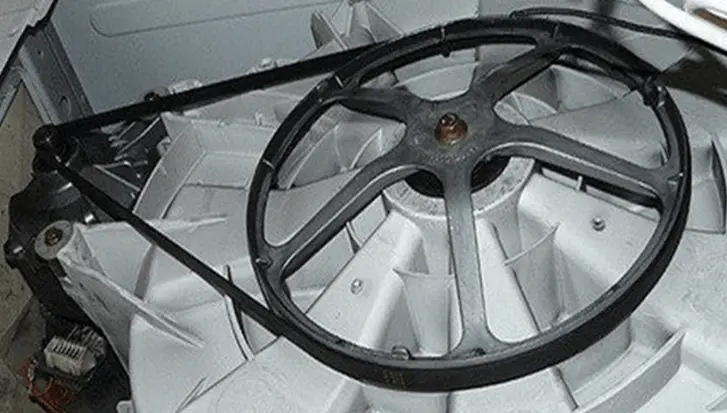

Благодаря ременной передаче происходит вращение шкива барабана. Как всякая механическая передача она может быть нарушена. Если ремешок слетел один раз, не беда — ниже мы расскажем, как поставить ремень самостоятельно, не вызывая мастера. Но бывает, что ремень привода приходится возвращать на место раз за разом. Причины неполадки:

Износ. За время работы ремешок растягивается, поэтому и соскакивает с колеса. Ослабнув, он также издает характерный шум — посвистывание. Элемент может повредиться и даже порваться. Чтобы произвести осмотр и выяснить степень износа, открывают заднюю панель.
Нарушение крепления шкива. Проверяют крепление, если нужно — затягивают.
Плохое крепление мотора. Проверяют и при необходимости усиливают крепеж.

Деформация шкива и вала. Эти элементы могут изогнуться из-за неудачно слетевшего ремня. Также возможен брак — тогда СМА возвращают согласно гарантийным обязательствам. Деформированные детали требуют замены.
Повреждение крестовины. Бак и вал соединяются крестовиной — если она лопнула или ослабла, нарушается баланс. Необходимо менять или затягивать крепления.
Неправильная установка ременной передачи. При самостоятельной установке часто допускают ошибки. Лучше вызвать мастера для устранения проблемы.
Не подходят запчасти. Если была выполнена замена шкива или ремня на новые, купленные в магазине, они могли не подойти.
Износились подшипники. Из-за этого происходит перекос барабана при вращении, также слышен стук на отжиме.

Причины обрыва ремня

При механической работе, которую выполняет приводной элемент, с течением времени происходит его истирание и изменение прочностных характеристик. Это приводит к его растяжению или разрыву.

К нарушению работы ремня также приводят:

Трещины на шкиве барабана. Чаще всего внешний обод и спицы шкива изготавливаются из легких сплавов. В результате вибраций и нагрузок в теле металла происходят изменения, приводящие к трещинам, при контакте с которыми на высоких скоростях ремень быстро изнашивается;
Износ подшипников. Довольно частой причиной сильных биений шкива является износ или разрушение подшипникового узла барабана. В результате ось вращения смещается, а шкив начинает «восмерить» увеличивая число растягиваний и сжатий ремня, что приводит к усталостным разрывам.
Неправильная нагрузка и эксплуатация стиральной машины. Желание постирать за один цикл как можно больше белья приводит к тому, что для вращения барабана требуется большое усилие приводящее к перегреву электродвигателя и проскальзываниям ремня на шкивах. В результате возникающей силы трения, ремень изнашивается как от механического, так и термического воздействия, приводящих к преждевременной поломке.

Для того, чтобы продлить срок службы приводного ремня, необходимо прежде всего не перегружать машинку на любом из режимов стирки. Как и любое резинотехническое изделие, ремень следует оберегать от попадания пыли, грязи и технических смазок на основе нефтепродуктов. При длительном хранении машинки, особенно в неотапливаемых помещениях (дача, загородный дом) лучше всего ремень снять, тем более что его установка при необходимости не займет много времени.

А может обратимся к мастерам?

Если натянуть ремень вам кажется непосильной задачей, и вообще всякий ремонт и разбор техники вызывает в вас содрогание – можно отнести машинку в техсервис. Такой вариант лучше частного мастера, и вот почему.

На все выполненные работы дается гарантия.
Крупные сервисы обладают большой «базой» деталей, поэтому при необходимости замены они будут использовать «родные» запчасти.
В сервисных центрах у мастеров больший опыт работы.

Но стоит отметить, что проблема с ремнем – не такая серьезная неполадка, чтобы её невозможно было исправить своими руками. Даже если вы никогда не ремонтировали бытовую технику самостоятельно – попробуйте это сделать с помощью наших советов.

Перед тем как разбирать машину, удостоверьтесь, что истек срок гарантийного ремонта. Для машин марки «Индезит» он обычно составляет от 1 до 3 лет.

Стоит ли надевать ремень самостоятельно?

Провести первичный осмотр стиральной машинки пользователь может самостоятельно или пригласить специалиста. Перед тем, как начать ремонтные работы, необходимо пересмотреть талон на гарантию. Возможно, что починку можно провести без оплаты. Такие производители как Samsung, Веко и другие устанавливают гарантию на 3 года.

Если отсутствует опыт работы или навыки касательно устройства стиральной машинки, лучше не рисковать и пригласить мастера. Хоть надевать ремень на шкив несложно, вмешательство непрофессионала может привести к усугублению ситуации, а именно:

вероятность перетянуть ленту и порвать ее;
повреждение крепежных частей;
перекручивание ремня и другие.

Для получения гарантии на работу и высокого качества обслуживания рекомендуется обращаться за помощью в сервисные центры. Профессионалы выполнят взятые на себя обязательства, используют оригинальные запчасти. Они имеют соответствующую компетенцию.

Если на технику действует гарантия, то в специализированном отделе замена ремня проводится бесплатно. Чтобы исключить поломки в будущем, пользователям предлагается услуга по профилактике стиральной машинки от мастеров. Регулярные осмотры помогут предотвратить выход из строя любой детали.

Полезно будет узнать: «Почему стиральная машина бьет током: 4 причины и 3 решения».

Как заменить или надеть ремень на стиральной машине

Абсолютно все причины неисправности предусматривают подтягивание или замену комплектующих. Порванную деталь обязательно заменяют. Установить новый ремешок лучше, если старый изношен и проскальзывает. Определить проблему можно путем прокручивания барабана. Если деталь легко вращается, то элемент расположен неправильно. Перед тем как окончательно поменять негодный ремень на вашей стиральной машине, стоит правильно его подобрать.

Выбор ремня на замену

Деталь подбирают по маркировке старой — 4 буквам и 1 цифре

Во время покупки необходимо принимать во внимание:

жесткость и эластичность. Обозначаются литерами EP, EL, MAEL, E. Эластичные изделия подходят для современных моделей, а жесткие — для устаревших и требуют подстройки бака под мотор;
длину ремня. Короткий может разорваться при эксплуатации, а длинный — слететь;
профиль. J-маркировка обозначает расстояние между клиньями 2,34 мм, а Н-профиль — 1,6 мм. Учитывайте что Н-профиль ремешка не подходит для двигателя с J-профилем;
количество клиньев. Величина не критична, но узкий ремешок с небольшим числом клиньев спадает чаще широкого с большим количеством зазубрин;
код детали. Для устаревших стиралок Бош понадобится ремень 1192 J3, для узких машинок Самсунг подойдет ремень 1270 J3, для средних и широких — 1270 J5;
материал. Резиновые ремни прочны, имеют низкий коэффициент растяжения. Полиуретановые легче в плане монтажа, но изнашиваются быстрее.

Совет! Количество клиньев указывается рядом с профилем.

Помимо основных параметров выбора важно учитывать вид изделия

Клиновый тип

Клиновидные ремни используются для машинок с асинхронным двигателем. По форме изделия похожи на усеченный треугольник или трапецию. Ремень жесткий, но прочный и эластичный. Производители выпускают изделия:

для зарубежных машинок — сечение 3L;
для стиральных устройств отечественного образца — сечение А и Z.

Маркировку можно прочесть на внешней стороне.

Как лучше всего надеть клиновый ремень на рабочую стиральную машину? Установка начинается с двигательного шкива с последующим утапливанием в барабанную канавку. Требуется сделать прогиб и усилить его на 5 мм по центру. В противном случае он будет проскальзывать, отжим выполняться слабо. Для натяжения постепенно перемещается двигатель с предварительно ослабленным крепежом.

Поликлиновый тип

Изделие с ручейковым профилем подходит для СМА с коллекторными электрическими моторами. Оно выполняется в виде клиньев, расположенных в ряд, которые формируют зубцы. Плоский ремень отличается гибкостью, монолитностью, способностью выдерживать загрузку большим количеством белья и плавностью вращения. Ручейковые детали отличаются по глубине фасок и количеству ручейков (3-9). Показатели определяют плотность и допустимую нагрузку в процессе эксплуатации.

В сравнении с клиновым изделием деталь слабее, поэтому при натяжении нужно прилагать усилия. Для контроля прочности изделие прокручивается по своей оси по центру на 360 градусов.

После замены требуется проверить положение ремешка — точно по центру ширины ответной части шкива двигателя и барабана.

Важно! Натяжение поликлиновых моделей слабее, чем клиновидных, поэтому работать нужно в перчатках

Специфика ременной передачи

Все комплектующие в стиральной машине взаимосвязаны между собой и при выходе из строя какого-либо элемента процесс стирки будет нарушен или полностью остановлен.

Ременная передача – соединительное звено между двигателем и шкивом. Именно слаженная работа этого узла воспроизводит движения барабана при выполнении заданного режима стирки. Если комплектующий механизм слетел или порвался, аппарат перестает выполнять свое назначение.

Ременная передача предусмотрена не во всех моделях стиральных машин. Например, компания LG выпускает продукцию с прямым приводом. Производитель утверждает, что данный технологический прием способствует снижению вибрации при работе (+)

После загрузки цилиндрического барабана и установки необходимой программы стирки, процесс выглядит следующим образом:

Задняя часть барабана, оснащенная фрикционным шкивом (визуально это металлическое колесо), с углублением по всей окружности задействуется посредством возникающих сил трения от натяжения эластичного ремня.
На электрическом двигателе также закреплен шкив, однако меньшего диаметра. Система из двух колец соединена ремнем привода, основным предназначением которого является трансляция вращательного момента от мотора к барабану.
В процессе воспроизведения крутящего момента двигателя достигается скорость 5000-10 000 об/мин. Такой показатель достаточно большой, поэтому подлежит редукции.
Для понижения численности оборотов задействуется легкое кольцо большого диаметра, имеющее жесткое крепление к барабанному валу.
За счет такого вращательного перехода с меньшего на большее колеса, происходит ослабление до 1000-1200 об/мин.

Существенное влияние на полезную передачу усилий оказывает коэффициент натяжения ремня. Чрезмерная сила натяжения способствует максимальной трансляции вращательного момента.

Увеличенная сила трения, образующаяся при сильном натяжении ременной передачи в стиральной машине, приводит к значительному перегреву передвигающихся узлов

Однако это существенно ускоряет износ не только самих ремней, но также шкивов, подшипников, сальников и осей, с которыми они соприкасаются.

Если же ситуация противоположная и натяжение слабое, ремень будет проскальзывать на шкивах. Фрикционное взаимодействие поверхностей влечет за собой полировку задействованных передвижных деталей. Следствием такого процесса является существенное ухудшение сцепления.

Только благодаря высокой эластичности гибкого привода оба процесса компенсируются, а электродвигатель функционирует в правильных условиях. Однако для этого нужно корректно подобрать необходимую модель резиновой детали.

Несмотря на веские достоинства прямого привода, у ременной передачи есть ряд значимых преимуществ. Двигатель агрегата удален от участков возможного намокания, к тому же можно использовать мотор небольших размеров

Советы экспертов

Одним из самых частых факторов соскакивания ремня является повышенная нагрузка, в связи с этим для увеличения срока службы изделия специалисты рекомендуют держать под контролем вес загружаемого в барабан белья и пытаться не превышать максимальную нагрузку стирального агрегата.

И еще – как правило, при нормальной эксплуатации ремень привода стиральной машины может выдержать использование сроком в 4-5 лет. Поэтому рекомендация – желательно заранее покупать этот важный элемент, чтобы впоследствии не проводить авральных работ.

Как поменять ремень на стиральной машине Indesit, смотрите в видео.

https://youtube.com/watch?v=yx335p7QbMg

Цены на ремонт стиральных машин

Стоимость ремонта стиральной машины

Описание поломки	Стоимость
Диагностика	бесплатно (при отказе от ремонта 500руб)
Выезд за пределы МКАД	40 руб/км
Замена фильтра	1200-2500 руб
Замена щёток	1200-1800 руб
Ремонт двигателя	1/4 стоимости нового-1/2 стоимости нового
Замена ремня	1200-1800 руб
Замена сливного шланга	1200-2100 руб
Замена сливного насоса (помпы)	1200-2100 руб
Ремонт электроники
Замена амортизаторов	1800-4000 руб
Замена уплотнителя (манжеты)	1800-3000 руб
Замена подшипников с сальником	3000-5000 руб
Замена электронного модуля	1800-3000 руб
Замена ТЭНа	1800-2500 руб
Замена УБЛ	1200-1800 руб
Замена петель	1200-2500 руб
Извлечение посторонних предметов	1800-3500 руб
Замена аквастопа (гидростопа)	1200-1800 руб
Герметизация патрубков	600-2500 руб
Чистка сливного насоса	1200-1800 руб
Замена клапана	1200-1800 руб
Замена кнопки	1200-1800 руб
Замена сетевого фильтра	1200-1800 руб
Замена конденсатора	1200-1800 руб
Замена ручки	1200-1800 руб
Замена блока индикации	1200-2500 руб
Ремонт электронного блока	1/4 стоимости новой платы-1/2 стоимости новой
Вскрытие дверцы	1800-2500 руб
Прошивка электронного блока	2500-4500 руб
Замена лицевой панели	1800-2500 руб
Замена ламп	1200-1800 руб
Ремонт дозатора	1200-2500 руб
Замена шкива барабана	1800-2500 руб
Замена таймера	1200-2500 руб
Замена пружин подвески	1200-2500 руб
Замена датчика уровня воды	1200-1800 руб
Замена термостата	1200-1800 руб
Замена стекла	1200-2500 руб
Замена опор	1200-1800 руб
Замена крестовины	2500-4000 руб
Замена сальника	вместе с подшипниками
Замена фланцев бака	2500-4500 руб
Ремонт крышки бака	1800-3000 руб
Замена бака, барабана	2500-4000 руб
Установка противовесов	1200-3000 руб

Выбор на замену

Как правильно установить ремень на стиральную машину? Сначала нужно приобрести аналогичное изделие, которое подойдет именно вашей СМА.

В моделях с асинхронным двигателем используется клиновый тип. Его сечение сравнивают с треугольником или трапецией. Благодаря жесткости материала они редко рвутся. Определить их номер и марку можно по обозначению на внешней стороне.

Особенностью установки клиноподобного изделия считается сильное натяжение и небольшой прогиб в средней части.

Для коллекторного мотора СМ используются поликлиновые изделия. Состоит из нескольких зубчатых клиньев.

Как натянуть приводной ремень в этом случае? Установка отличается от клинового – натягивается он не так сильно. Однако в некоторых моделях узких машин такой поликлиновый тип может надеваться очень туго. Поэтому понадобится применить большую силу для установки.

Для покупки ремня в специализированном магазине, достаточно назвать марку и модель машины, после чего продавец предложит подходящий вариант.

Как поставить слетевший, так и заменить приводной ремень в стиральной машине совсем несложно, причем работа выполняется одинаково.

Сначала выполните подготовительный этап. Отключите стиральную машину от питания. Перекройте входной вентиль с водой. Подготовьте емкость для сбора воды. Открутив заборный шланг от задней стены, слейте остатки воды в емкость. Теперь можно приступать к разборке.

Для этого возьмите крестовую отвертку, выкрутите винты по периметру задней крышки СМА. Отставив крышку в сторону, осмотрите ремень, а также близко расположенные детали – проводку и датчики – на наличие повреждений.

Если все в порядке, пришло время узнать, как поменять ремень. Замена клинового и поликлинового изделия проводится аналогичным образом. Для этого:

Натяните изделие сначала на вал электромотора, а потом и на шкив барабана.
В процессе одной рукой натягивайте ремень, другой прокручивайте шкив.

Теперь вы знаете, как вставить ремень в стиральную машину, поэтому внимательно осмотрите место установки – он должен располагаться четко в канавке. Осталось установить на место заднюю панель, закрепить ее болтами и подключить СМ к коммуникациям и сети.

Запустите машину и проверьте работоспособность нового ремня.

Как видите, менять ремень можно самостоятельно на дому. Будьте внимательны, ведь некоторые изделия настолько тугие, что придется приложить большое усилие для их натяжения.

Все чаще производители отдают предпочтение двигателям с прямим приводом, так как эти моторы имеют большой срок службы и характеризируются более высоким КПД. Вместе с тем моторы с передачей крутящего момента на ремень, остаются также актуальны. Они более просты в ремонте, не так чувствительны к перепадам напряжения. Основная функция ремня передача крутящего момента с вала мотора на барабан стиральной машины.

В результате длительной эксплуатации ремень может изнашиваться или оборваться вовсе. В таком случае мотор будет работать в холостую — вал двигателя будет вращаться, но барабан будет стоять на месте. Для замены ремня потребуется разбор стиральной машины, поэтому рекомендуем обратится в наш сервисный — профессионалы своего дела в жатые сроки вернут вашу «помощницу» в строй.

Клиновый тип

Поликлиновый тип

Для коллекторного мотора СМ используются поликлиновые изделия. Состоит из нескольких зубчатых клиньев.

Кратко о ремнях в стиральной машине

Разновидности ремней

Существует два вида ремней для стиральных машин. Они отличаются друг от друга только силой натяжения и дополнительным контролем.

В большинстве случаев такой ремень используют для асинхронных моторов. Он выполнен из высококачественных и особо прочных материалов. Клиновый элемент должен быть очень сильно натянут на оборудование стиральной машины с небольшим прогибом до 5 мм при нажатии пальцем.

Натяжение осуществляется с помощью перемещения мотора. Для этого нужно заранее раскрутить крепёжные элементы. Если для правильного натяжения не хватает регулировки работы двигателя такой ремень необходимо заменить.

Установку клинового элемента начинают со шкива мотора, а затем устанавливают данный элемент в канавку шкива барабана стиральной машины. Нужно одной рукой держать ремень в канавке, а другой поворачивать шкив, пока данный элемент полностью не встанет на своё место.

Поликлиновой ремень

Данный элемент отлично подходит для коллекторных моторов. Он обладает зубчатой формой. Ремни могут отличаться по длине, ширине, форме и количеству клиньев.

Ремонт и замена точно такая же, как и у клинового элемента. Единственное отличие заключается в том, чтобы поликлиновый ремешок был расположен посередине ответного шкива, как на барабане и двигателе.

Натяжение данного элемента немного ниже, чем у другой модели. Поэтому натяжение необходимо производить путём поворота на 360 градусов

Если ремень натянут сильно во время ремонта, необходимо проявить осторожность, так как могут быть травмированы руки

Особенности конструкции и признаки поломок

Ремень в стиральных машинах соединяет шкив барабана и используемый электродвигатель. Основное его назначение — это передача крутящего момента, соответственно, привод по причине чрезмерной нагрузки часто выходит из строя. Многие производители указывают срок эксплуатации всей конструкции порядка 10 лет. Однако в большинстве случаев уже после 3−5 лет активной эксплуатации стиралки отмечаются первые симптомы растянувшегося привода.

Многие современные стиральные машины имеют встроенную автоматику, соответственно, при наличии таких неисправностей на встроенном дисплее отображаются соответствующие коды ошибок. Визуально такие поломки можно также определить по характерным признакам, в том числе повышенной вибрации, отсутствии вращения и появлении посторонних звуков.

Основные признаки неисправности привода барабана:

барабан не вращается после запуска программы;
двигатель работает, но не вращается барабанный узел;
барабан может вращаться лишь при минимальной загрузке;
появление посторонних звуков, в том числе трения и скрежета;
зависание автоматики после запуска машины.

Если домовладелец пытается всё же постирать белье при проблемах с вращением барабана и обрыве привода, это может привести к серьезным неисправностям, вплоть до необходимости полной замены управляющей автоматики и электромотора.

Роль ремня

Задача приводного ремня передавать энергию двигателя барабану. Качественная деталь долго не выйдет из строя, если соблюдать правила эксплуатации стиральной машины, рекомендованные компанией-производителем. Если не забывать закрывать дверцу барабана и не пытаться постирать за один раз белья, больше максимально допустимого веса, вы сможете долго пользоваться ремнем.

Виды ремней

Различают следующие разновидности приводных ремней:

клиновидные для стиральных машинок зарубежных производителей (сечение 3 L);
клиновидные для российских машин (сечения – «Z», «A»);
поликлиновидные для крупных машин (сечение «J») и для небольших машин (сечение «Н»)

Ремни делятся на эластичные и жесткие. Первые идеально подходят для новых моделей стиральных машин. Они обладают свойством тянуться. Использование эластичного ремня позволяет крепить жестко мотор к баку, но не дает возможности отрегулировать натяжение.

Жесткий ремень практически не растягивается. Чтобы его натянуть, требуется отрегулировать положение мотора по отношению к баку. Данная модификация встречается в старых стиралках.

Зная особенности изделий, можно безошибочно подобрать вариант для своей стиральной машины Аристон.
