Подсветка матрицы ЖК телевизора – что это и как ее чинить

Светодиодная подсветка пришла не так давно и заменила собой некогда популярные газоразрядные лампы. Подсветка выполнена в виде трех или четырех планок с равномерно нанесенными светодиодами. Эти планки и выступают в роли яркого фона для матрицы, которая состоит из пикселей с регулируемой прозрачностью и интенсивностью окраса. Переход на светодиодные подсветки стал более выгодным для всех: и для потребителей, и для компаний-производителей, и для сервисных центров. Можно выделить несколько основных преимуществ LED подсветки:

• Эстетика. Ни одна газоразрядная лампа не влезла бы в современный утонченный телевизор, толщина которого составляет несколько миллиметров, а LED подсветка – запросто. Именно благодаря ей, мы можем увидеть современные тонкие телевизоры, которые больше не напоминают «черный ящик» и отлично вписываются в любой интерьер.
• Устойчивость к внешним факторам. Светодиоды намертво прикреплены к планке, поэтому они невосприимчивы к вибрации.
• Долговечность. Качественная диодная подсветка прослужит намного дольше, чем любая газоразрядная лампа.
• Безопасность. Газоразрядные подсветки работают за счет паров ртути – опасного металла, пары которого ядовиты для человека. В случае, если ребенок случайно разобьет современный телевизор, самой страшной проблемой и будет – ребенок разбил телевизор, вопрос о ядовитых парах на весь дом утратил свою актуальность.
• Легкость ремонта. И дело не только в том, что на весь процесс ремонта LED подсветки уходит не более двух часов, но и в том, что перегоревшие диоды можно просто выбросить. В то время как утилизация газоразрядных лам – это целая наука.
• Экономия электроэнергии. Диоды потребляют значительно меньше электроэнергии, при этом выделяют ничтожное количество тепла в сравнении с ртутными лампами.

И самое главное – это качество полученного изображения. ЖК экраны с диодной подсветкой всегда будут ярче, чем устаревшие аналоги. Поэтому переоценить значение современного типа подсветки невозможно. Редкие поломки можно устранить всего за несколько часов при должном опыте работы с техникой. Рассмотрим, как ремонтировать подсветку матрицы на телевизоре LG, что для этого потребуется и в какие затраты это все выльется.

Ремонт светодиодной подсветки и led драйвера

Телевизоры с жидкокристаллическими LED экранами способны обеспечить четкое изображение, обладают утонченным дизайном и имеют множество полезных функций. В этих моделях изображение передается на дисплей с помощью светодиодной подсветки, равномерно расположенной по площади матрицы.

Признаки поломки светодиодной подсветки

За функцию подсветки отвечает цепь светодиодных ламп, состоящая из многих звеньев, поэтому достаточно часто происходят поломки её отдельных элементов.

В том случае, когда подсветка даёт сбой, у LED телевизора может отсутствовать изображение, хотя звук присутствует и аппарат реагирует на команды, поданные с дистанционного управления: каналы переключаются, меняется уровень громкости.

Если внимательно посмотреть на дисплей, можно увидеть темное изображение и даже различить силуэты фигур, но поврежденная подсветка не дает возможности воспроизвести картинку, как положено. Светодиодная подсветка ж/к телевизора может давать сбой по одной из двух причин:

    перегорание одного или нескольких светодиодов;

    нарушение в работе LED-драйвера Идентифицировать причину поломки достаточно сложно, так как проверка всех звеньев в цепи подсветки — это долгая и кропотливая работа. Мастер должен измерить напряжение на каждом светодиоде и таким образом найти поврежденный.

Если все элементы в порядке, значит, причина поломки кроется в LED-драйвере, установленном, обычно, на блоке питания телевизора. Если изображение выглядит деформированным или дёргается, причина сбоя заключается в неисправности драйвера, механическом повреждении шлейфов или потере контакта.

Также, возможно искажение изображения при картинке нормальной яркости, появление полос и разводов на отдельных участках экрана

Следует учесть, что такие же симптомы возникают и при обрыве контактов шлейфа, поэтому важно правильно определить проблему

Если при нажатии на экран картинка восстанавливается или, наоборот, появляются новые полосы, значит, проблема в шлейфе и LED-подсветка тут ни при чем. Причины поломки LED-драйверов Светодиодная подсветка часто выходит из строя даже в телевизорах с жидкокристаллическими экранами от ведущих брендов.

LED-драйвер является блоком питания подсветки, рассчитанным на определенную мощность. При постоянно повышенной нагрузке обрываются электролитические конденсаторы блока и подсветка отключается. Поломку легко устранить, если заменить деталь на более мощную. Нередки случаи, когда в электросети происходят скачки напряжения. В этом случае может выйти из строя один из элементов LED драйвера:

    транзистор, необходимый для преобразования электрических импульсов;

    низкоомный резистор, который служит предохранителем;    конденсаторы. При выходе из строя одного или нескольких элементов блока экран телевизора ненадолго включается, а затем гаснет. В этом случае светодиодная подсветка вспыхивает на несколько секунд, затем происходит перегрузка цепи и полное отключение драйвера. Это происходит при перегреве: плотно закрытый корпус блока не имеет вентиляции и при повышении температуры может давать сбой. При избыточной нагрузке на драйвер срабатывает защита от перенапряжения и подача тока к цепи подсветки прекращается. В этом случае в цепи происходит обрыв и подсветка гаснет.

Если на светодиоды подаётся завышенное питание, лампы быстро перегорают. В этом случае даже невооруженным глазом можно заметить потемнение на обратной стороне цепочки. LED-драйвер отвечает за стабилизацию напряжения и при превышении рекомендованной нагрузки прерывает подачу тока.

При стандартной силе тока в 400mA нагрузка на светодиодные лампы превышает норму и они выходят из строя уже через короткое время. Чтобы избежать поломки, необходимо ограничить поступление электрического тока до того момента, когда нагрузка станет избыточной.

Чтобы исправить такую поломку, необходимо провести замену электролитических конденсаторов и проделать несколько вентиляционных отверстий в корпусе блока.

Чтобы заранее предупредить проблему и увеличить срок эксплуатации телевизора, необходимо уменьшить яркость подсветки экрана, установленную производителем. Это не отразится на качестве и четкости картинки, изображение станет более естественным и легким для восприятия, а дорогостоящий телевизор будет служить намного дольше.

Нет подсветки на телевизоре LG, возможные причины

Замена светодиодов: видео

Если телевизор продолжает переключать каналы и транслировать звук, но изображение на нем отсутствует, скорее всего, проблема заключается в элементах подсветки, либо деталях, отвечающих за их работоспособность. Как определить в чем именно заключается неисправность, и исправить поломку самостоятельно, мы обсудим в данном небольшом обзоре.

Для начала необходимо диагностировать, что причина действительно в подсветке, для этого необходимо убедиться в работоспособности самой матрицы, сделать это можно не разбирая телевизор. Просто посветите фонариком на экран, изображение должно быть видно, по крайней мере, частично, если это так, значит, переходим к первому этапу диагностики.

Разборка телевизора

Для того чтобы добраться до самой подсветки, придется разобрать технику полностью, однако сначала необходимо исключить неисправность конденсаторов, что отвечают за подачу напряжения к светодиодам.

Чтобы получить доступ к плате достаточно снять заднюю крышку телевизора.

В зависимости от модели ТВ, расположение крепежных элементов крышки может отличаться, но в любом случае снять ее не составит никакого труда.

Убрав заднюю часть корпуса в сторону, вы сможете увидеть блок питания, именно к нему идут два контакта от подсветки, которые нас интересуют.

Если напряжение превышает отметку в сто ватт, значит, все работает нормально и причину необходимо искать именно в светодиодах.

Что получить доступ к планкам со светодиодами, аккуратно отцепляем металлическую защиту от пластика, делать это необходимо постепенно, открывая каждый замочек поочередно, в противном случае вы рискуете повредить матрицу и прочие важные детали. Если с этой задачей вы справились, отделите матрицу от подсветки и уберите ее в сторону.

Диагностика светодиодов

Если нет подсветки на телевизоре марки lg, скорее всего причина кроется в перегоревших светодиодах.

Нужно отдельно проверить каждую планку со светодиодами, для того чтобы сделать это, определите мощность одного светодиода при помощи того же мультиметра, она может варьироваться от трех, до шести ватт.

Настройте лабораторный блок питания на необходимую мощность и соедините с соответствующими контактами, так вы увидите, какие именно диоды не функционируют. В идеале будет рассмотреть каждую лампочку под микроскопом или хотя бы лупой, это покажет трещины на каждой из них, если они присутствуют.

Замена подсветки

Если вы не имеете совершенно никаких технических навыков и ни разу не сталкивались с монотонной и крайне точной работой, лучше всего обратиться в сервисный центр LG, так как малейшая ошибка может повредить планку с подсветкой и тогда ее придется менять полностью.

Если же вы все-таки решили менять светодиоды самостоятельно, приготовьте следующий инструмент:

• Маломощный паяльник;
• Промышленный фен;
• Пинцет;

Снять старые диоды можно при помощи паяльника, достаточно прогреть оба контакта, тем самым высвободив устройство. После этого удалите остатки старого припоя.

Теперь нужно нанести на все контакты новый припой так, чтобы получились небольшие бугорки, главное сделать это максимально аккуратно.

После этого возьмите новый диод пинцетом, а нанесенный только припой прогрейте с помощью технического фена, как только материал начнет плавиться, зафиксируйте диод согласно полярности.

Помогла ли вам статья?

Не помогла статья?

Вы можете задать вопрос мастерам из нашего сервисного центра, позвонив по телефону или написав свой вопрос на форму обратной связи.

Задать вопрос мастеру

Ваше сообщение отправлено.

Спасибо за обращение.

Ремонт подсветки

Наверняка каждый из нас сталкивался с поломкой бытовой техники.

В этом случае необходимо обратиться в сервисный центр или попытаться исправить ситуацию самостоятельно в домашних условиях.

Предлагаем Вашему вниманию инструкцию с подробным описанием по ремонту световой матрицы. Она включает в себя:

Разбираем заднюю панель монитора. Для этого понадобится шестигранная отвертка. Ей откручиваем болты, которые удерживают защитную крышку.

ОБРАТИТЕ ВНИМАНИЕ!

В нижней части корпуса имеются два паза, которые отделяют заднюю и переднюю часть корпуса. Плоской отверткой аккуратно погибаем пластиковые защелки по всему периметру монитора.

В результате перед нами располагается металлический корпус. В верхней части располагается небольшая плата со световыми элементами.

Как проверить подсветку для монитора? Для этого нам понадобится прибор вольтметр. Он поможет отследить реакцию в процессе наведения щупов на металлические ножки диодов. При передвижении отмечаем наличие скачков стрелок в области исправных ламп.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Причины и признаки неисправной подсветки

Экран телевизора состоит из множества точек – пикселей, расположенных вплотную друг к другу, а чтобы пользователь увидел изображение, на них должен подаваться свет, тогда они «оживают» и формируют картинку. Технология LED в ЖК телевизорах – это новый способ подсветки экрана при помощи светодиодов, пришедший на смену люминесцентным CCFL-лампам. Устройства с LED-подсветкой отличаются великолепной цветопередачей, высокой контрастностью, невероятной четкостью и реалистичностью изображения, низким потреблением электроэнергии и небольшой толщиной.

Типы подсветки

В зависимости от того, как расположены светодиоды, выделяются два типа LED-подсветки:

• edge (торцевая, боковая) подсветка предполагает расположение светодиодов по левому и правому краю, сверху и снизу или по всему периметру;
• direct (матричная) подсветка обозначает распределение светодиодов по всей площади матрицы.

При первом типе расположения светодиодов добиться равномерного подсвечивания экранов невозможно. Во втором случае диоды расположены вдоль всей матрицы, благодаря этому обеспечивается равномерная подсветка всего дисплея, а также высочайшая контрастность и насыщенный черный свет.

Причины поломки

Если пользователь включает телеприемник и обнаруживает отсутствие картинки или видео, но звук при этом воспроизводится, это может свидетельствовать о поломке подсветки.

Существует несколько причин, по которым LED-подсветка выходит из строя. Во-первых, может быть повреждена лента диодов. Светодиоды соединены последовательно, а значит, если перестанет работать хотя бы один, погаснет вся полоска. При этом напряжение будет продолжать подаваться. Во-вторых, может быть сломан LED-драйвер. В таком случае на лампы не поступает изображение, поэтому они не загораются.

Иногда телевизор еще с завода поступает с браком. Ведь достаточно всего одного неисправного светодиода, чтобы экран телеприемника не работал. В других ситуациях лампы выгорают по вине пользователя, который устанавливает максимальную яркость экрана — напряжение повышается, светодиоды с ним не справляются и перегорают

В проблеме также может быть виноват магазин, в котором продавцы пытаются привлечь внимание покупателей ярким изображением на экране телевизионной панели

Замена LED-подсветки в телевизоре LG

Для ремонта понадобится шуруповерт или набор отверток, тестер для определения работоспособности светодиодов и обычный бытовой фен. Также необходимо купить светодиодные ленты на замену. Марку лент для вашей модели LG можно узнать в интернете или спецификации к прибору. Там же обычно указывается, какие светодиоды подойдут, если в наличии нет оригинальных.

Цена одной полоски светодиодов — от 400 до 1500 рублей. Если заказывать на AliExpress, то 100-диодная полоса обойдется в 20 долларов. В целях экономии можно купить б/у ленты от разбитых телевизоров, только перед покупкой необходимо проверить их работоспособность.

Алгоритм ремонтных работ следующий:

1. Аккуратно переворачиваем телевизор экраном вниз и откручиваем шуруповертом или отверткой заднюю панель.
2. После снятия крышки вы увидите 2 платы-микросхемы. Отсоединяем шлейфы.
3. По периметру матрицы откручиваем винты и отстегиваем 4 пластиковые защелки.
4. Снимаем верхнюю часть экрана. Теперь видны полоски светодиодов.
5. При помощи тестера проверяем каждую полоску и определяем нерабочую.
6. Берем фен, и включив его на минимальную мощность, направляем на место крепления ленты.
7. После расплавления клеящего состава светодиодная лента легко снимается.
8. На место устанавливается новая рабочая лента, которая крепится также при помощи фена.
9. Подключаем телевизор к электросети и проверяем работоспособность.
10. Если все работает и изображение появилось, значит можно производить сборку прибора в обратном порядке.

Важно! Иногда найти перегоревший элемент можно при помощи визуального осмотра — вокруг сгоревшего светодиода будут видны желтые или коричневые пятна нагара

Не работает подсветка на мониторе Samsung T220GN, переделываем на светодиоды

Теперь открываем монитор, разбирается он легко по периметру отщёлкиваем защелки. Для диагностики неисправности я подкидываю рабочие лампы, как видим теория с неисправным инвертором не верна и у нас неисправные лампы.

Для переделки на светодиоды нам нужно полностью разобрать матрицу и достать старые лампы и приклеить светодиодные линейки и драйвер. Для начало убираем корзину с блоком питания и материнской платой.

Далее отклеиваем скотч и освобождаем провода старых ламп подсветки, и не забываем открутить экран от платы T-CON (С право на фото) хотя без ее откручивания мы не разберем матрицу.

Теперь снимаем металлическую рамку она держится тоже на защелках.

Снятую матрицу откладываем в недоступное ровное место чтобы не зацепить ее или еще что.

Переделка монитора на светодиодную подсветку.

Теперь переходим к самому интересному, подготавливаем светодиодные линейки к установке в монитор. Мы имеем две линейки по 60 светодиодов включенные параллельно — последовательно через 3 светодиода.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Наклеиваем на обратную сторону двусторонний скотч M3.

Теперь разберемся с маркировкой подключения драйвера светодиодов.

Все легко и просто, с подключением не должно возникнуть вопросов.

Далее проверяем на работоспособность нашей конструкции. Как проверить. Подключаем 12 вольт от блока питания, переключаем мультиметр в режим диодной прозвонки, черный провод от мультиметра сажаем на минус а красный провод мультиметра сажаем на вывод ENA при этом должны загореться светодиоды.

Теперь вынимаем старые лампы и на их место наклеиваем линейки светодиодов.

После наклеивания собираем все в обратной последовательности кроме стекла матрицы и опять контрольная проверка светодиодов на свечение.

Как проверить инвертор на мониторе

В случае перегорания хотя-бы одной из ламп, качество изображения падает, цвета становятся тусклыми и не такими яркими, как это должно быть.

Инверторное устройство является важным компонентом монитора. В электронной схеме он выполняет несколько функций, обеспечивающих нормальную работу экрана:

• Преобразование постоянного напряжения величиной 12 вольт в переменное высоковольтное напряжение.
• Стабилизация и регулировка тока, поступающего на лампу.
• Регулировка яркости в требуемом диапазоне.
• Согласование собственного выходного каскада с сопротивлением ламп на входе.
• Защищает от перегрузок и коротких замыканий.

Несмотря на конструктивные особенности различных моделей, общие принципы структуры и работы инверторов в целом одинаковые. За счет этого ремонт и проверка инвертора значительно упрощается.

Когда в транзистор Q1 поступает напряжение в 3-5 В, необходимое для включения, он открывается и пропускает напряжение в 12 вольт к основной схеме инвертора. Она состоит из ШИМ-регулятора (3) и блока, отвечающего за контроль яркости (2).

Преобразователь DC/DC поддерживает на одном уровне состояние высокого напряжения, поступающего к автогенератору. Включение генератора и его управление производится импульсами ШИМ. Переменное напряжение инвертора на выходе зависит от характеристик элементов, используемых в схеме, а показатели частоты определяются параметрами ламп подсветки и регулятора яркости.

Анализ уровня выходного тока или напряжения выполняется защитным узлом (5, 6), после чего он производит выработку напряжений обратной связи и перегрузки, попадающих в контрольный блок (2) и ШИМ (3). В случае перегрузок и коротких замыканий любое из напряжений может превысить пороговое значение. Это приводит к автоматическому отключению автогенератора.

В экранной компоновке основные элементы – блок управления, ШИМ и блок контроля – объединяются в общую микросхему. Для преобразователя используются дискретные элементы, а в качестве нагрузки установлен импульсный трансформатор с дополнительной обмоткой, осуществляющей коммутацию напряжения при пуске.

Как проверить инвертор на мониторе

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

В результате образуется огромный недостаток если один полупроводниковый кристалл выходит из строя, потухает вся подсветка целиком. Если же вам что-то непонятно, пишите мне!

Разборка

Полная разборка ТВ зависит от производителей. Единый алгоритм действий составить сложно. Так, например, модели самсунг, разбираются иначе. Сразу крышку убрать, чтоб не мешала не получиться. Сначала надо раскрутить 10 болтов, которые расположены по всей задней поверхности телевизора. Затем отсоединить шлейф и только потом убрать ее в сторону. Данный производитель устанавливает плату в количестве трех штук. Нас интересует плата блока питания, на ней и установлены драйвера подсветки.

Самый важный подготовительный этап. На нем необходимо освободить поверхность, это может быть устойчивый стол, комод, за которым будет удобно работать. И аккуратно собирать в одном месте все мелкие и крупные детали, чтобы не потерялись. Что касается рук, в идеале они должны быть сухими и чистыми, чтобы избежать остатков следов на внутренних деталях, поэтому работать лучше в перчатках. И самое главное, нельзя торопиться во время полной разборки устройства.

Для начала нужно разобрать телевизор

Сначала отключите все шлейфы, которые связаны с ЖК и присоединяются к плате, для этого достаточно просто выкрутить болтик, который находится между ними. Аккуратно снимаете данную плату и с такой же аккуратностью удаляете металлический защитный корпус с дешифраторов. Они держаться на резиновых креплениях.

Помимо задней крышки, необходимо и снять переднюю раму. Для этого достаточно просто открутить болты, по всем ее сторонам. Положив ТВ на заднюю стенку, вы легко снимете раму

После снятия рамки, переверните ТВ осторожно, потому что матрица ничем не закреплена. Снимаем дешифраторы, берем матрицу в руки и кладем ее на отдельный стол

Разбираем телевизор Philips Flat Tv 30pf9975

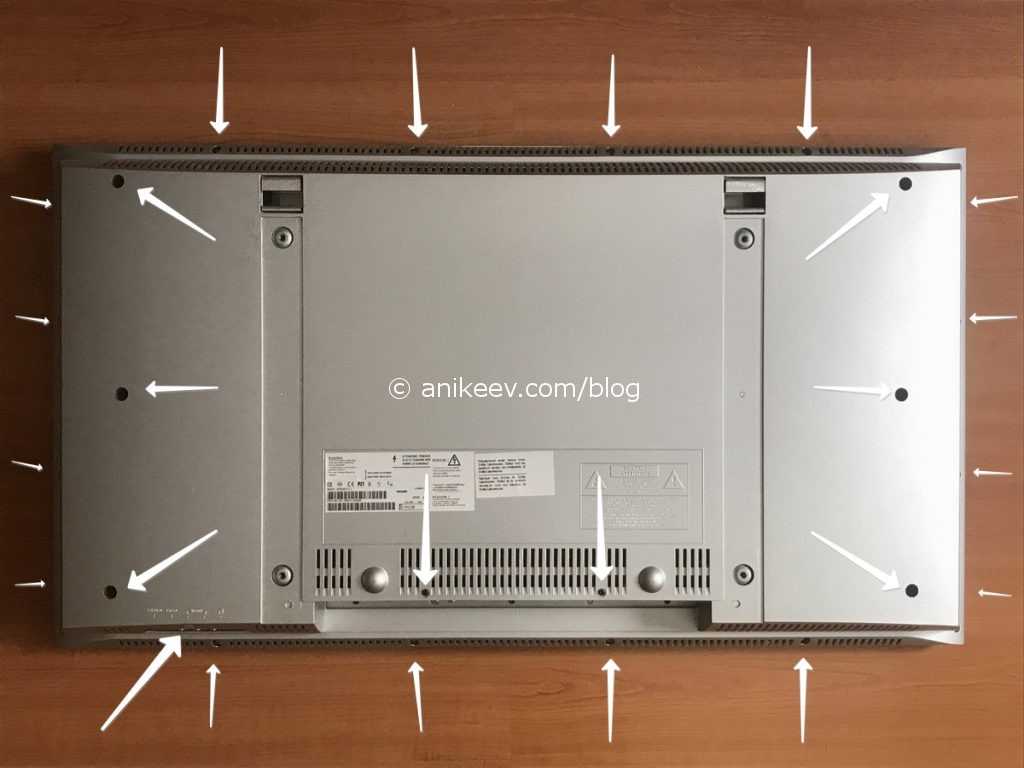

Задняя крышка крепится на 16 винтах по периметру, ещё 6 утоплены в довольно глубоких колодцах, ещё 2 над основным блоком разъёмов и 1 на боковом блоке разъёмов. Итого 25 винтов типа «звёздочка».

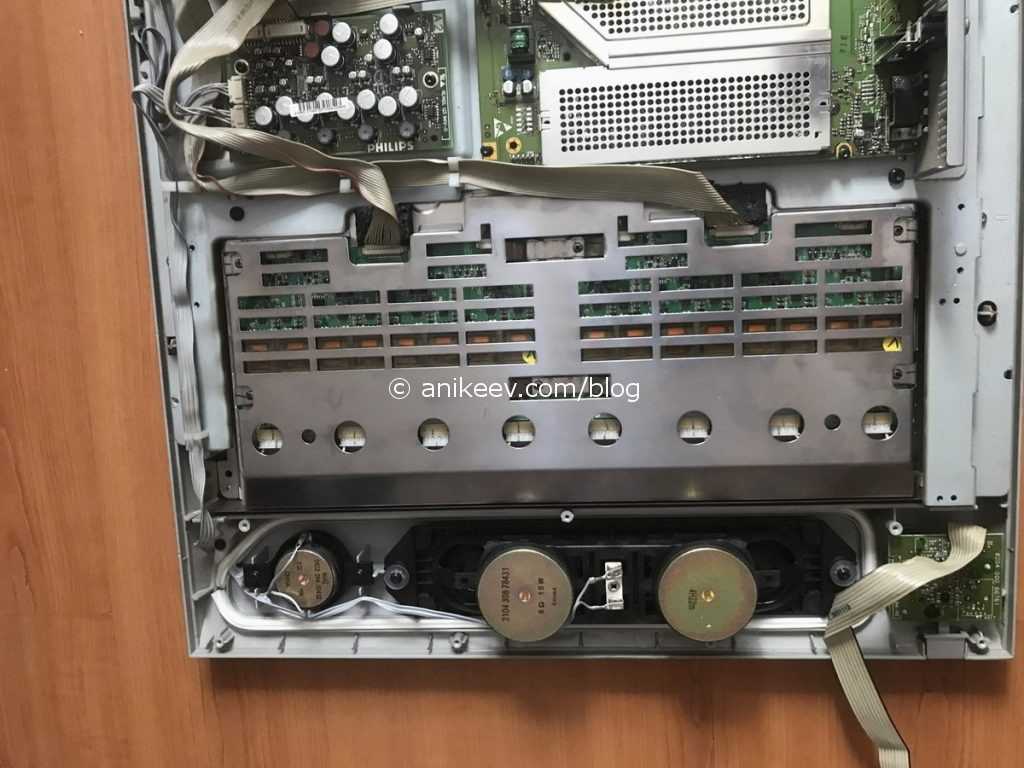

После снятия крышки увидим вот такую картину.

Здесь отчётливо выделяются две массивные балки крепления телевизора, их тоже надо снять. Около левой балки под металлической крышкой прячется пара инверторов подсветки. Снимаем крышку, она на обычных «плюсовых» винтах.

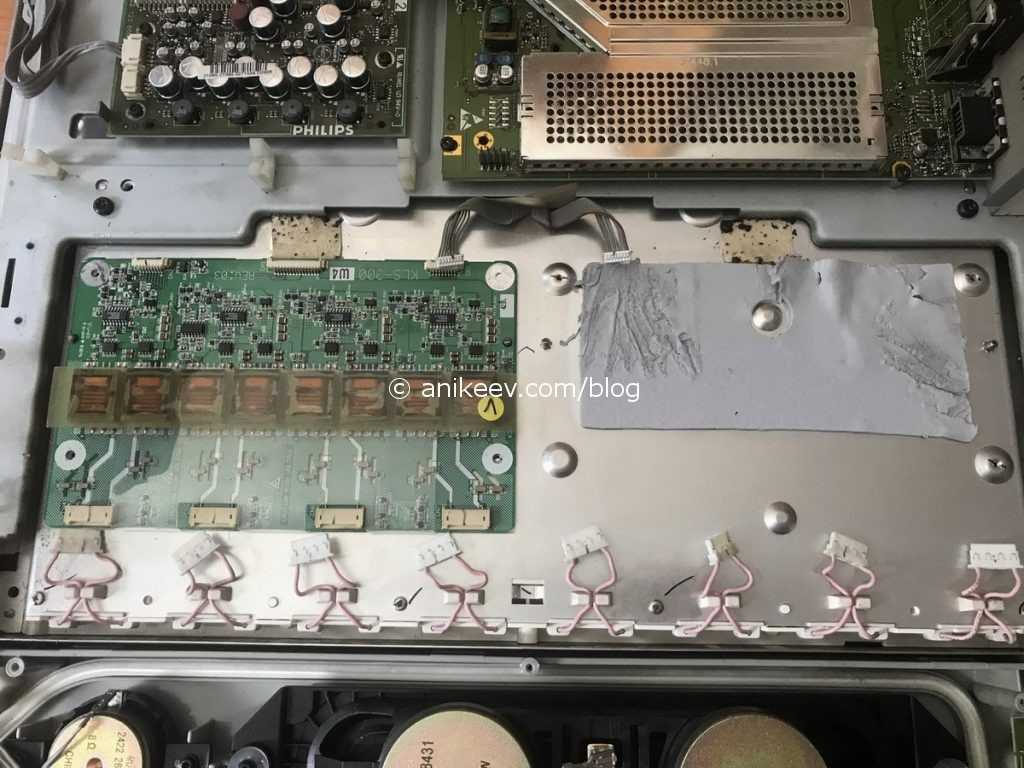

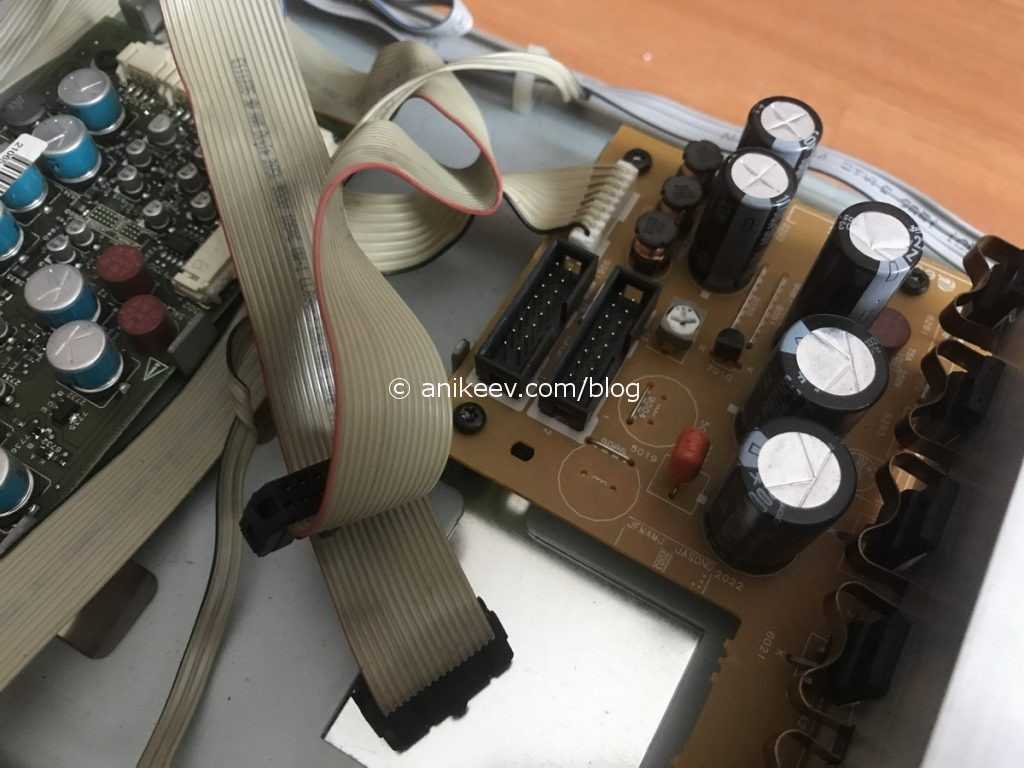

Освобождаем инверторы от всех разъёмов и аккуратно снимаем обе платы. Я полагаю, инверторы при работе некисло греются, поэтому их платы установлены на термопрокладку. Прокладка не клеевая, но объёмная, поэтому плату надо подцепить и медленно отслаивать от термопрокладки. Можно попробовать покоцать прокладку ножиком, будет быстрее, но получится вот так.

Удобнее всего цеплять плату инвертора со стороны контактов на лампы подсветки, там термопрокладки нет.

Теперь, когда высоковольтные опасные инверторы сняты, подключаем телевизор к сети, берём в руки мультиметр и тыкаемся во все контакты в поисках заветной линии в 12В

При этом важно, чтобы эта линия работала только тогда, когда телевизор включён, и не работала в режиме ожидания (stand-by). Сначала проверим выводы питания инверторов, конечно же

Инверторы работают от 24В, тут облом. А вот плата усилителя звука, помимо прочего, получает 12В. От неё и запитаемся.

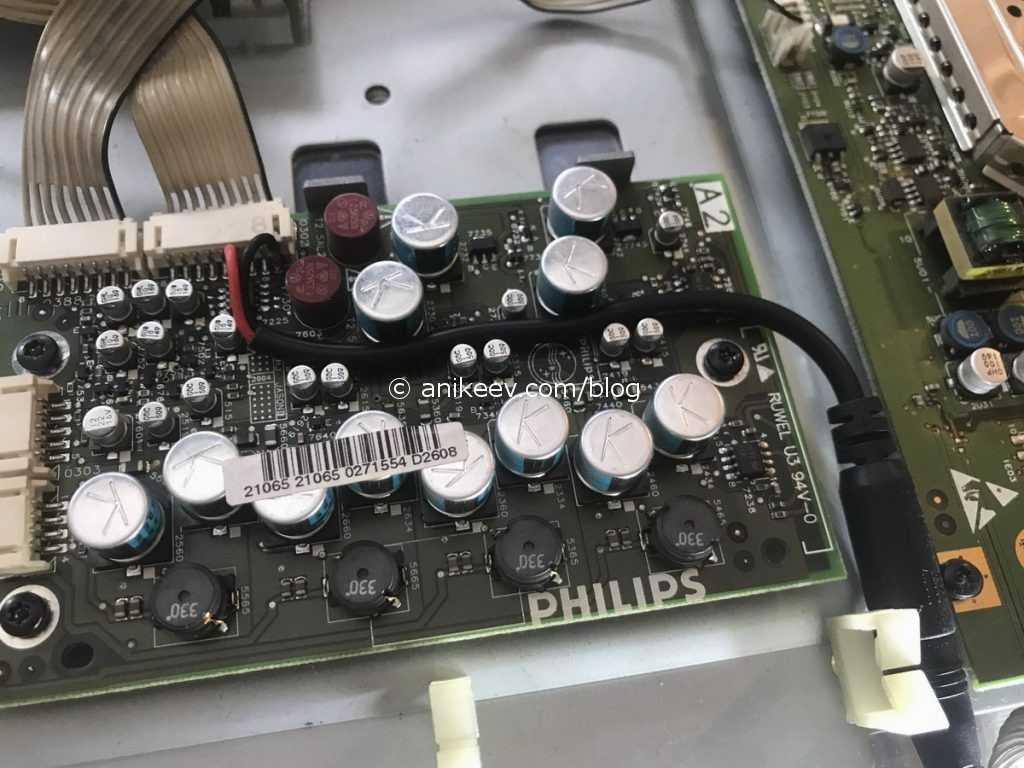

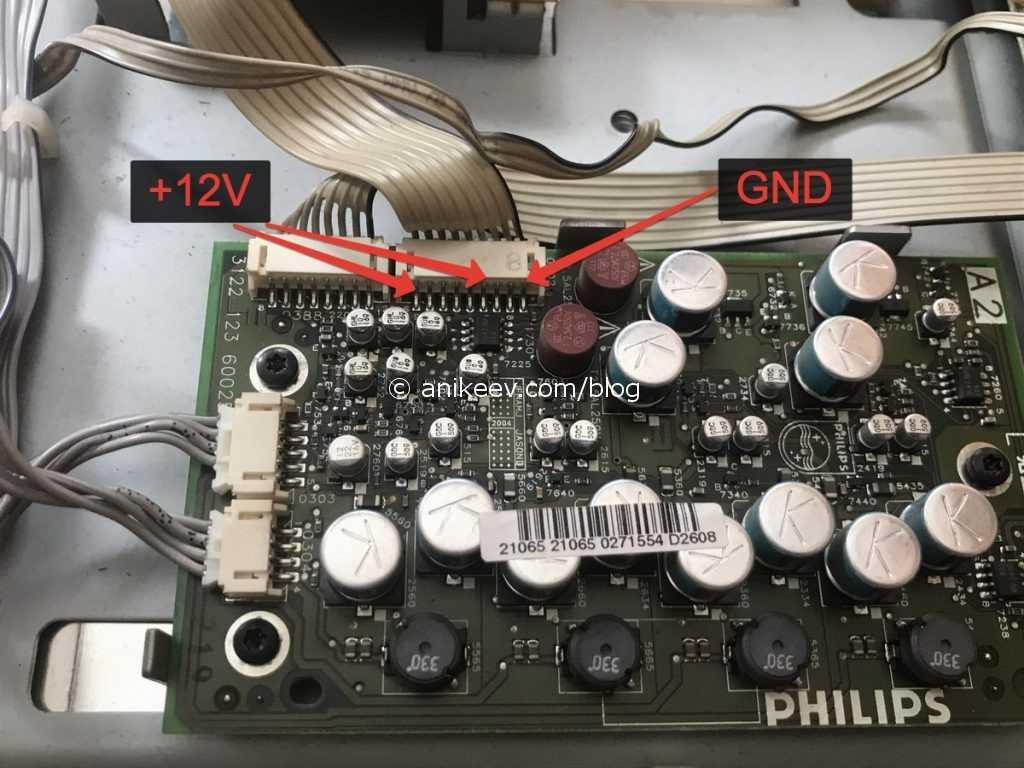

12В берём с платы усилителя звука. Земля на чёрном проводе (самый правый), +12В на самом левом контакте или на четвёртом, считая от земли. К четвёртому проще припаяться. Поэтому возьмём разъём, который заботливо прилагался к нашей ленте и припаяем к плате усилителя. Провод можно зажать между конденсаторами на плате.

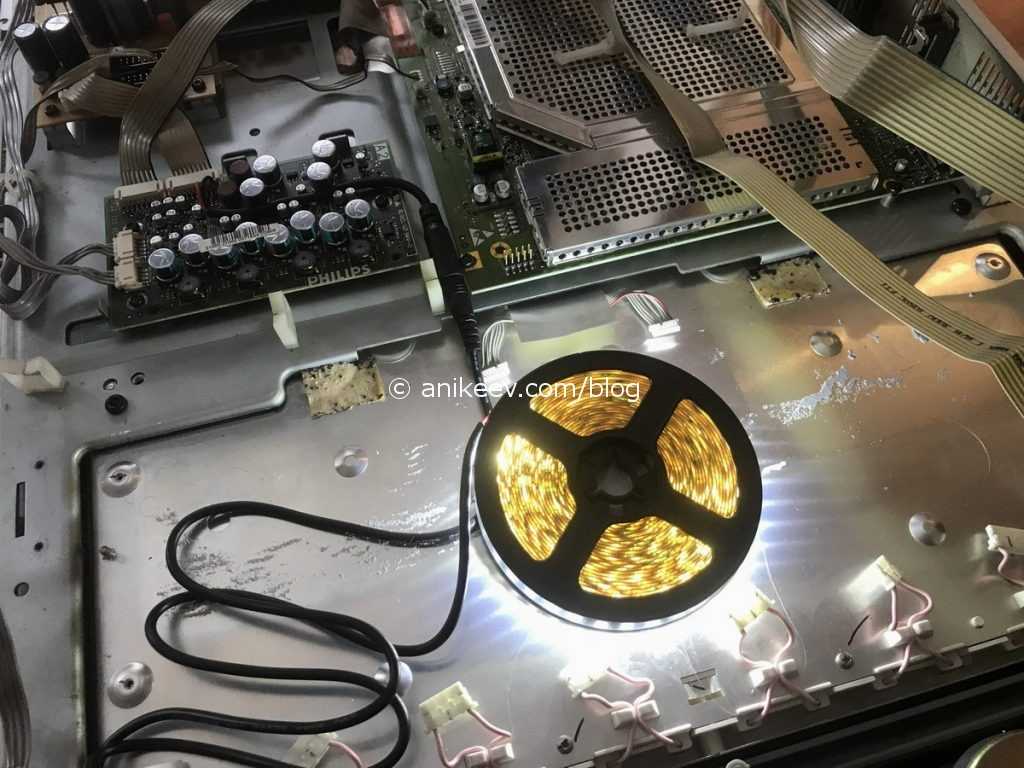

Пока мы не пустились во все тяжкие, подключим ленту и проверим, хватит ли тока с усилителя, чтобы питать всю ленту целиком. И правильно ли работает подсветка.

Ура! Лента светится, когда телевизор включен. И не светится, когда он в режиме stand-by. Теперь пора разобрать телевизор до конца и заменить CCFL-подсветку на светодиодную ленту.

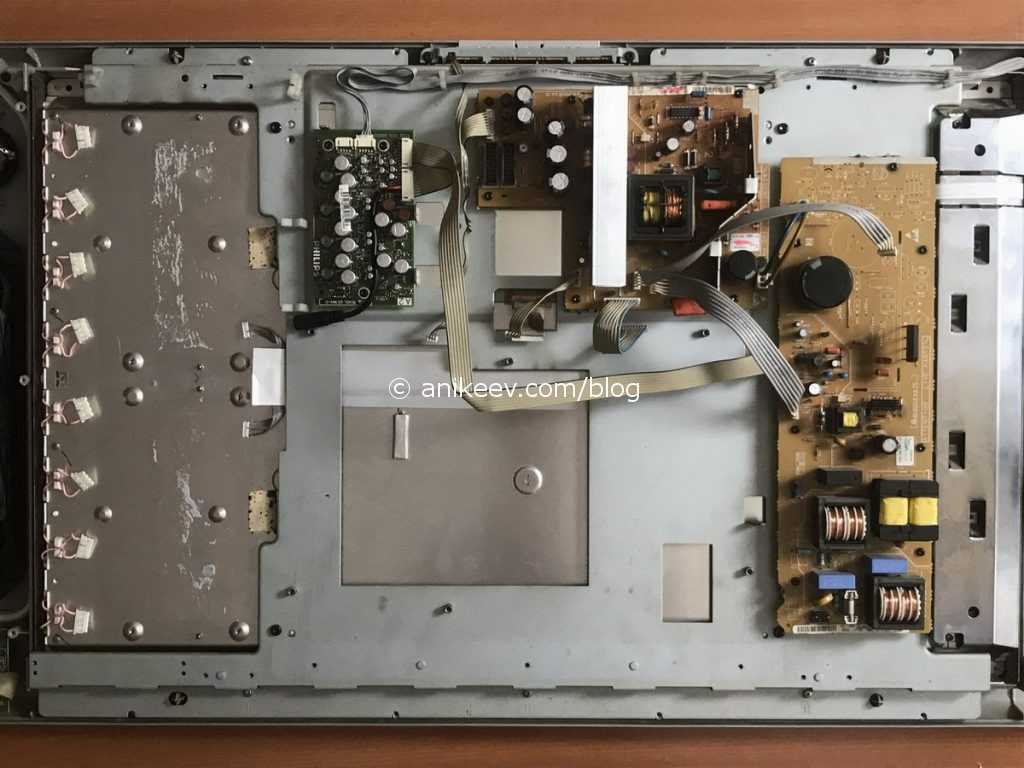

Снимаем всё, что можем снять. Снимаем основную плату.

Снимаем блок питания и дополнительную плату блока питания, снимаем плату усилителя звука.

Под блоком питания обнаружится дополнительный шлейф матрицы. Снимаем его. Скотч там только потому, что телевизор я уже разбирал. Подковыриваем тёмно-коричневый держатель наверх и вытягиваем шлейф.

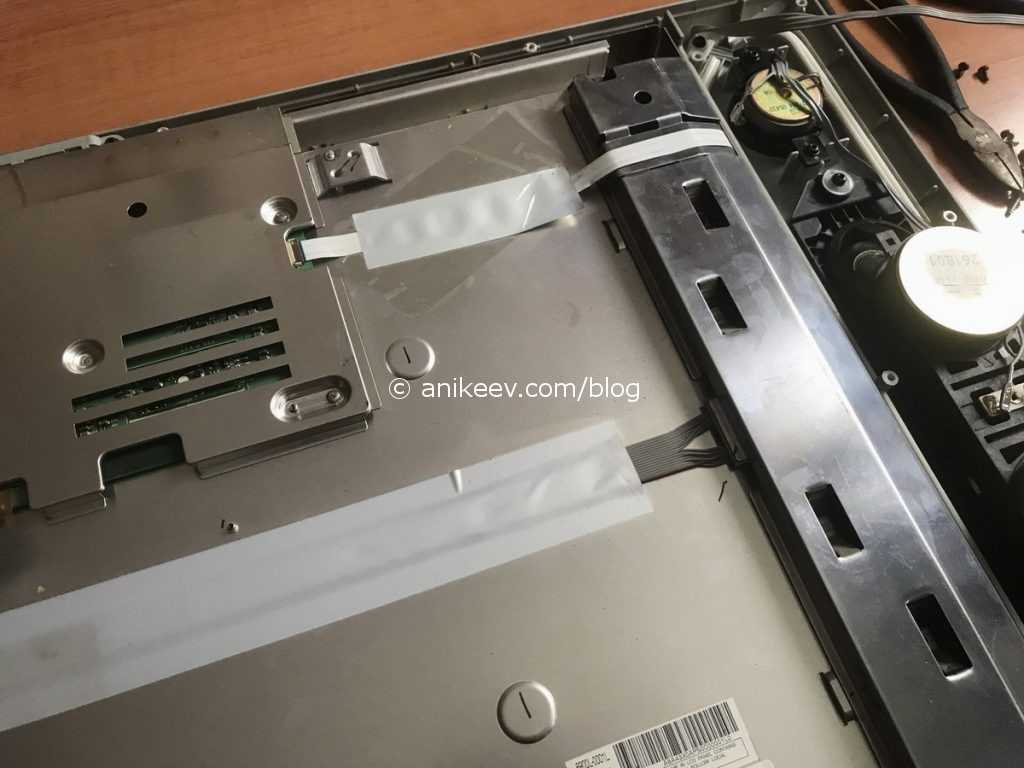

После этого можно снять металлический кожух, под которым находится ответная плата подсветки. Эту плату и соединительный шлейф к инверторам можно выкинуть. Кожух тоже.

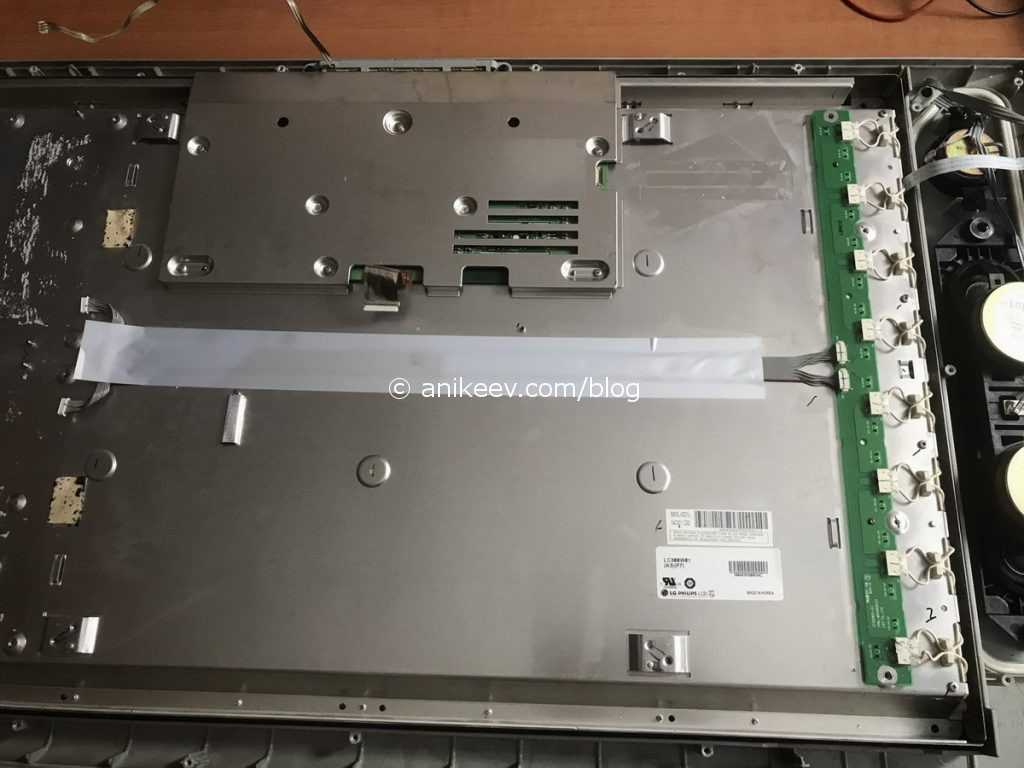

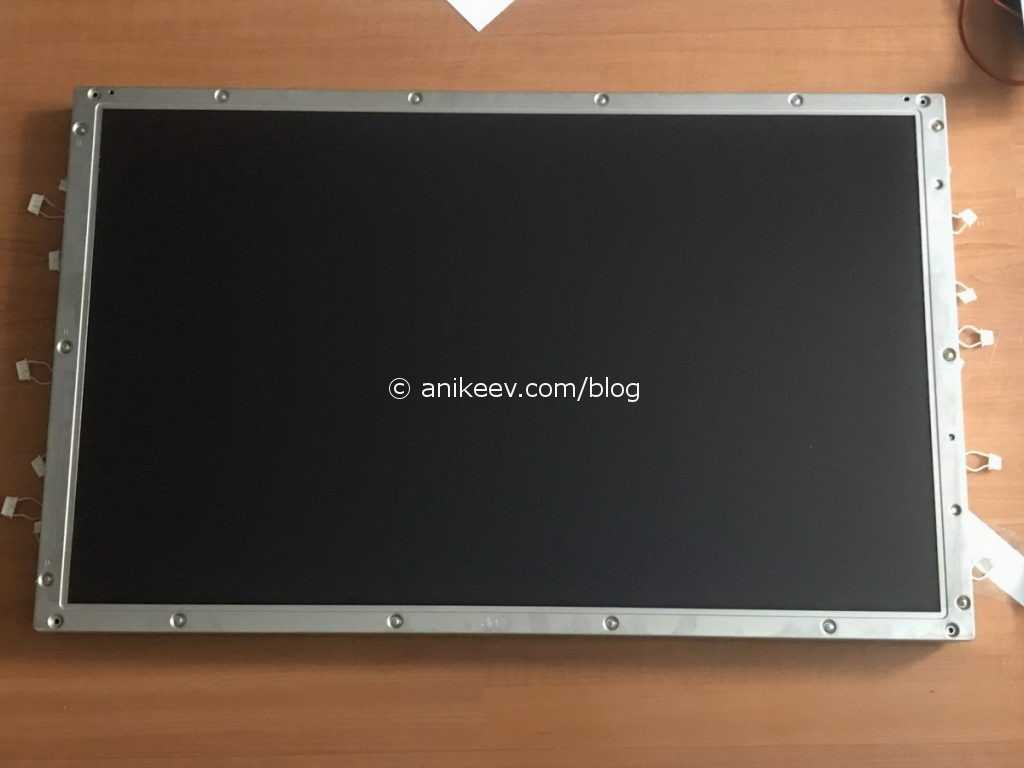

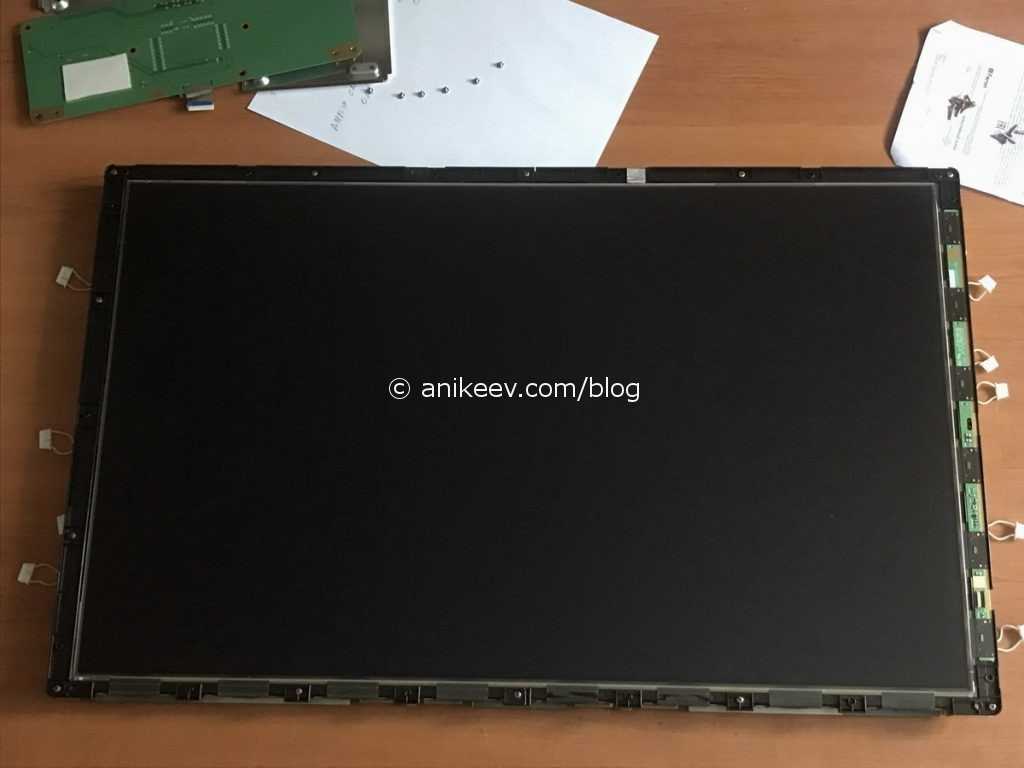

Продолжаем разбирать и откручивать, пока не удастся вытащить из телевизора центральную часть с экраном.

Здесь откручиваем 14 винтов по краям металлической рамки и снимаем её.

Теперь откручиваем винты из пластиковой рамки. Затем аккуратно освобождаем шлейфы матрицы (предварительно сняв с обратной стороны металлический кожух с платой, его видно на фото в левом верхнем углу) и снимаем её.
