Полная дровница: интересный инструмент для колки дров с ножной педалью

Простейший механический дровокол

Агрегат имеет большое сходство, как по виду, так и по принципу действия с колодезным журавлем. Разница заключается в том, что вместо ведра приделан колун с ручками. Стойки с перекладиной соединяют при помощи шарниров, недостаток в том, что соединение придется частенько смазывать.

Принцип действия дровокола прост – чурка ставится на подставку, рывком подают вниз рычаг, колун под действием усилия и силы тяжести набирает скорость и раскалывает полено. Процесс повторяют, получая все более тонкие поленья.

Невзирая на недостатки, такое устройство значительно упрощает процесс колки дров. Чтобы оно работало как надо, требуется утяжелить колу приваренной к нему болванкой, либо залитой бетоном трубой.

Корзина для игрушек

Те, у кого есть дети понимают, что в доме обязательно должны быть специальные емкости для хранения игрушек. Поэтому предлагаем пошить оригинальные корзины своими руками.

Нам понадобится:

  • плотная ткань;
  • ножницы;
  • сантиметр;
  • нить;
  • швейная машинка;
  • игла;
  • булавки;
  • утюг;
  • большая тарелка или крышка;
  • карандаш.

На рабочую поверхность кладем ткань изнаночной стороной вверх. Сверху размещаем тарелку или крышку. Обводим ее карандашом и вырезаем по разметке.

На поверхность кладем отрезок ткани, сложенный пополам. Края соединяем между собой булавками.

Прикрепляем дно корзины к заготовке с помощью булавок.

Прошиваем кромку по всей окружности. Чтобы сделать корзину чуть более плотной, рекомендуем сделать еще один чехол по такому же принципу.

Выворачиваем внешний чехол наружу, а внутренний вовнутрь. Вставляем их друг в друга и закрепляем кромки булавками. На этом этапе лучше прогладить заготовку, чтобы не топорщилась ткань.

Прошиваем кромку и слегка заворачиваем край, как показано на фото.

Такие изделия сами по себе смотрятся довольно привлекательно, поэтому их можно ставить в детской комнате, как декоративные предметы.

Производители дровоколов

Один из самых важных критериев выбора инструмента – репутация и надежность производителя. Vyborexperta.ru отобрал компании, продукции которых можно доверять:

  • Champion – молодой производитель появился в США в 2005 году. Основное направление компании – профессиональная техника для садовых работ и строительства. Бренд нашел идеальное соотношение отличного качества и доступными ценами. Все оборудование Champion разработано под запросы российских клиентов и климатические особенности страны.
  • Patriot – российский бренд, производящий электроинструмент, силовую и садовую технику. История компании началась в США в 1973 году. В 1999 году ее выкупили, а товары поступили на российский рынок. Сегодня открыта сеть авторизированных сервисных центров для гарантийного и постгарантийного обслуживания выпускаемой продукции.
  • Al-Ko – международный концерн, который в 1931 году начался с небольшой семейной слесарной мастерской. Компания продает по всему миру профессиональное лесохозяйственное и садовое оборудование, а также производит климатические системы и кондиционеры промышленного назначения.
  • Kolundrov – российская компания, специализирующаяся на производстве дровоколов, печей и аксессуаров для разведения очага. Бренд появился на рынке в 2016 году и выполнил уже 12 000 заказов.
  • Greenween – молодая российская компания, основанная в 2015 году. Основное направление – производство товаров для дачи, сада и жизни в загородном доме.

Конструктивные особенности

Благодаря современным технологиям на современном строительном рынке представлено большое многообразие моделей дровоколов, производимых как российскими, так и зарубежными компаниями.

Прежде чем приобрести или изготовить собственными силами дровокольный станок, нужно понять, что он собой представляет, для чего предназначен и по каким критериям разграничиваются различные виды дровоколов.

Дровокол — это механизированное приспособление-станок, с помощью которого быстро и с минимальными затратами физических усилий производится расколка/расщепление пней и бревен различной толщины и длины на отдельные поленья.

Обратите внимание! В отличие от деревообрабатывающих станков промышленного назначения, с помощью которых происходит очистка бревен от коры и сучков, торцевание и калибровка, распиливание бревен на доски, основное назначение дровокола заключается в расколе остатков бревен и пней на отдельные поленья (и, при необходимости, их торцовка). Конструкция дровокола достаточно простая

Его основными конструктивными элементами являются:

Конструкция дровокола достаточно простая. Его основными конструктивными элементами являются:

  • станина — неподвижная часть, на которую крепятся двигатель (более оптимально — под ней), редуктор, рабочий конус и устанавливается бревно;
  • двигатель — бензиновый или электрический;
  • редуктор — предназначен для обеспечения стабильного давления воздуха, повышает крутящий момент и понижает/повышает обороты;
  • рабочий нож или конус/колун — с помощью которого происходит непосредственный процесс расколки бревна;
  • подшипники — поддерживают рабочий конус или нож с заданной жесткостью.

Лучшие приспособления вертикального типа

Аппарат имеет компактные размеры и не займет много места. Его можно разместить в маленьком помещении. Однако, во время эксплуатации необходимо строго соблюдать технику безопасности. Пенек должен ровно устанавливаться на рабочую поверхность.

Нылгинский механический завод СДК-1

Каркас изделия имеет внушительные размеры. Это дает возможность расщеплять на станке большие бревна, крупные пеньки и бруски. Ременная передача приводит в движение конический бур, который разрывает подаваемые заготовки на части. Многие пользователи сами модернизируют агрегат. Для этого они улучшают инерцию и снижают нагрузку на двигатель. К ступице прикрепляется автомобильное колесо. Оно выполняет функцию маховика.

К широкому корпусу прикреплены мощные ножки. Они добавляют устойчивость на ровной поверхности. Основание покрыто качественной краской, которая защитит металлическую поверхность от коррозии и обеспечит продолжительный срок службы изделия. Агрегат подойдет для быстрой заготовки дров на зиму. Он быстро расщепит пеньки и чурки на поленья нужного размера.

дровокол Нылгинский механический завод СДК-

Достоинства:

  • простота сборки и долговечность;
  • достаточная мощность;
  • удобство в эксплуатации;
  • широкая станина.

Недостатки:

высокая стоимость.

Champion LSV6000

Аппарат оснащен регулировкой положения станины, которую можно менять в зависимости от размера поленьев. Функция обеспечивает высокую производительность дровокола. На станке удобно работать, поскольку он содержит минимальное число элементов управления.

Объемный каркас оснащен ножками, которые гарантируют устойчивость конструкции во время эксплуатации. Рукоятки не проскальзывают в руках. Агрегат оснащен колесами внушительного диаметра, что обеспечивает легкое перемещение конструкции с одного места на другое.

Основание выполнено из прочного железа, которое устойчиво к деформации. Это дает гарантию долгого срока службы изделия. На станке можно расщеплять заготовки длиной до 107 см. Он подойдет для масштабных заготовительных работ.

дровокол Champion LSV6000

Достоинства:

  • достаточная мощность силового агрегата;
  • аппарат удобно передвигать по территории;
  • каркас выполнен из прочной стали, что обеспечивает долгий срок службы.

Недостатки:

очень шумная работа.

Greenween GW-DR1-T

Стальной корпус обработан специальной краской, которая устойчива к воздействию влаги и перепаду температур. Покрытие защитит металл от появления очагов коррозии. Изделие можно эксплуатировать в любых условиях. Оно имеет маленькие размеры (350х280х280 мм). Для хранения и перевозки в комплекте идет специальный чехол, сделанный в виде тубуса.

В станок можно подавать заготовки длиной не более 450 мм. На каркасе имеются отверстия, с помощью которых аппарат можно закреплять для более безопасной эксплуатации. Все режущие элементы двигаются. Ограничительный круг помогает во время работы. Все это дает возможность аккуратно расщеплять пеньки. Агрегат идеально подойдет для заготовки дров на даче или загородном доме.

дровокол Greenween GW-DR1-T

Достоинства:

  • станок легко транспортируется;
  • обладает высокой безопасностью;
  • имеются дополнительные отверстия для крепления к поверхности;
  • долгий срок эксплуатации.

Недостатки:

неустойчивость бревен.

Kolundrov «Стилет»

Принцип действия станка основан на концентрации ударной силы в одном месте. Во время работы снижена нагрузка на позвоночник и поясницу пользователя. Человек может долгое время колоть дрова без усталости. Агрегат разъединяет подаваемую заготовку на 4 части. Конструкция сделана таким образом, что защитит работника от травмирования. Верхнее кольцо аппарата предотвратит разброс колотых поленьев. Также оно защищает острые ножи от случайных механических повреждений.

Дровокол имеет небольшой вес. Сделано устройство из железа марки Ст3. Оно имеет антикоррозийное покрытие, которое состоит из 8 слоев. Аппарат оснащен уникальной системой клиньев, которые разъединяют на секции сырые пеньки с большими сучками. Лезвия заточены очень остро. Каркас выполнен монолитно, поэтому обладает большим сроком службы. Ломаться практически нечему. Ударно-инерционная система позволяет разрывать древесину любых пород деревьев.

дровокол Kolundrov «Стилет»

Достоинства:

  • ручки имеют покрытие, которое плохо скользит;
  • небольшая масса;
  • качественная защитная краска и высокая прочность конструкции.

Недостатки:

быстрый износ рабочей прокладки.

Особенности применения

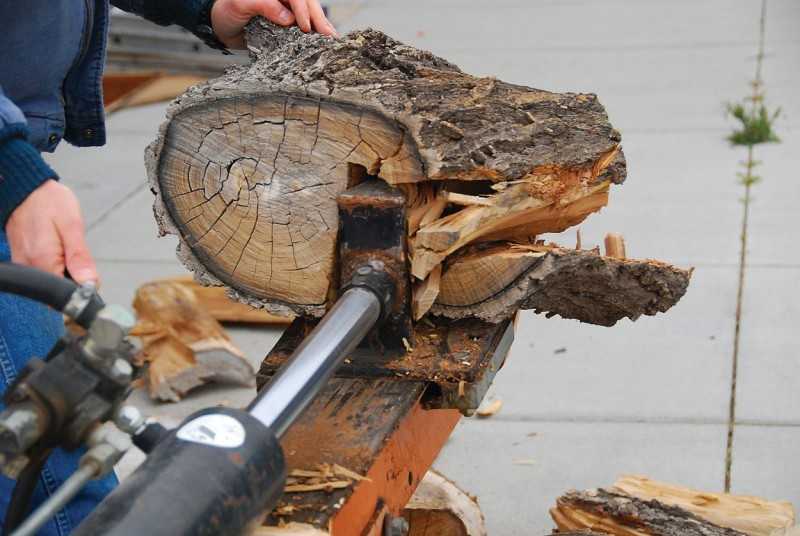

Такое устройство, как дровокол гидравлический, широко применяется на производственных цехах, в частных хозяйствах. Станки отвечают за раскряжевку, раскол брёвен. Те, кому приходилось заготавливать дрова вручную, знают, сколько свободного времени отнимает эта работа. Негидравлические установки значительно уступают в вопросах надежности и долговечности. Неравномерная нагрузка нередко приводит к преждевременным поломкам оборудования.

Другое дело дровокол гидравлический, сделанный своими руками либо собранный на заводе. Такие конструкции набирают популярность среди потребителей. Даже если нагрузка достигает десяти тонн, она подаётся постепенно. Поэтому масляный насос, двигатель выдерживают её без поломки. Если силы не хватит, цилиндр просто прекратит вращение. И поломка масляного насоса не произойдет.


Гидравлический дровокол своими руками

Цель использования

Важно учитывать усиление расщепления. Эта характеристика является одной из наиболее важных показателей

В том случае, если вы владеете загородным домом, имеете печное отопление, тогда следует технику выбирать с усилением до 5 тонн. С помощью его применения можно без особых усилий подготовить дрова на зиму.

В случае использования коммунальных служб применяют функцию до 5 – 7 тонн. Модели такого плана являются более интенсивными, чем бытовые модели. Они не такие большие, как, например, профессиональные типы.

К видам дровоколов относят также промышленные модели. Для них усиление расщепления составляет 7 – 25 тонн. Такая модель совмещает в себе несколько функциональных нагрузок. Помимо основной задачи – колки дров, с его помощью можно заняться торцовкой бревен.

На фото дровокола можно отметить бытовые, полу профессиональные модели. Для них достаточно небольшого показателя. Ведь большая скорость не понадобится, а цена остается высокой, что не является рациональным решением.

Виды дровоколов

Дровоколы разделяются на бытовые и промышленные:

Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

  • Бытовые колуны работают по стандартной схеме, не рассчитаны на большие объемы, при их использовании в работе обязательно необходим перерыв. Очень часто применяют в домашнем хозяйстве, для заготовки дров в камины, печи и т. д.
  • Промышленные дровоколы очень мощные, способные справиться с огромными объемами, используют для заготовки большого количества дров. Довольно-таки сложные конструкции, производят не только распил бревна, а и его подачу, торцовку и т. д. Рассчитаны на длительное время беспрерывной работы. Безусловно, цена на два вышесказанных вида, разная. Промышленные имеют достаточно высокую цену, а бытовые можно приобрести по вполне доступной.

По способу закладки бревна дровоколы также подразделяются на несколько видов:

  • Горизонтальные. Закладка бревна идет горизонтально, в специальный желоб, и бревно распиливается по горизонтали. Это самый распространенный вид, он достаточно удобен и практичный. Схема такова: либо бревно движется по направлению ножа, либо же наоборот.
  • Вертикальный. Механизм тот же, что и в предыдущем варианте, только бревно закладывается вертикально. Нож движется сверху и давит на бревно. Это очень компактная конструкция, занимает намного меньше места, нежели горизонтальная в основном используют в промышленности.
  • Смешанные модели — совмещают в себе одновременно два типа закладки: как горизонтальный, так и вертикальный. Данные модели принято считать профессиональными, используют для большого потока дров. Широко применяют на деревообрабатывающих предприятиях.

Также следует различать дровоколы и по принципу потребления двигателем топлива. Различаются электрические и бензиновые колуны. Электрические лучше всего подходят для бытовых целей, обязательным моментом является наличие электричества. А бензиновые часто применяют в промышленности, это очень мощные модели. Также существуют дровоколы на тракторной тяге. Такие агрегаты подключаются к гидросистеме трактора, предназначены для предприятий и крупных промышленных комплексов. Кроме этого, имеются и комбинированные модели, они используются не так часто, хотя также находят свое применение.

По способу передвижения дровоколы квалифицируются на стационарные и передвижные. Стационарные модели более громоздкие и мощные, это в основном промышленные станки. А передвижные конструкции достаточно компакты, удобны в перевозке и передвижении.

Промышленные дровоколы серии Spaltfix

Дровоколы семейства Spaltfix не первый год присутствуют на рынке, и они, пожалуй, одни из немногих, кто в последние годы обрёл статус новинки. Компания POSCH создала новые образцы оборудования для колки дров и брёвен для больших объёмов производства. В результате использования таких дровоколов из круглого некондиционного сырья, не предназначенного для лесопиления, получается сырьё, упрощённое для дальнейшего сжигания или измельчения с целью получения щепы и топливных гранул.

Семейство дровоколов данного бренда позволяет не только раскалывать древесину на большое количество заготовок, но и предварительно распиливать её на нужные по длине заготовки. Все процессы, связанные с настройкой дровокола, полностью механизированы и позволяют оператору управлять процессом работы с помощью пульта. Количество лезвий на ноже в данной серии варьируется от 6 до 18 штук в зависимости от модели станка и задач, стоящих перед клиентом.

Впервые в линейке тяжёлых промышленных дровокольных станков у австрийской компании появился комплекс, способный пилить и колоть дрова с максимальным диаметром брёвен на входе до 65 см. SpaltFix K-650 Vario состоит из двух станков, работающих в единой линии. При этом первый станок модели Power Cut 650 – для пиления дров в конечный размер, а второй станок модели Auto Split 600 – предназначен для последующей колки дров на заданные размеры. Оба агрегата в тесной связке выдают дрова размером от 5 до 15 см.

Power Cut 650 имеет длину распила до 50 см. Оснащён одним электродвигателем мощностью 22кВт, цепной пилой Super Cut, длиной 90 см с гидравлическим натяжением, гидравлическим транспортёром с двойной цепью, 30-литровым резервуаром с маслом для постоянной смазки пильной цепи и манипулятором для оптимального позиционирования и подачи брёвен. Рабочая скорость данной установки регулируется от 11 до 22 см/сек.

В свою очередь, Auto Split 600 так же, как его спутник, оснащён одним электродвигателем мощностью 22кВт, масляным радиатором для охлаждения масла при длительной эксплуатации и двухметровым буферным транспортёром между первым и вторым станком. Станок готов обрабатывать брёвна с максимальным диаметром в 60 см, обладая потенциалом давления колки до 16 тонн.

А благодаря Х-образному ножу и плавной регулировке скорости подачи за один проход получаются дрова нужного сечения и размера. Полное электронное управление данным комплексом позволяет одному оператору работать на нём в течение всей смены. При этом более эффективная система расщепления логарифмического разветвителя K-Vario обеспечивает значительно более низкое потребление энергии.

Цельные брёвна толщиной до 65 см передаются на устройство резания PowerCut и разрезаются там в соответствии со спецификацией длины. Сам же процесс расщепления выполняется автоматически под управлением оператора при помощи джойстика и электроники. Кроме того, E-накопители в сочетании с большой гидравлической системой рассчитаны на многочасовую работу без снижения производительности и дополнительного обслуживания.

Оптимизация производства дров происходит при помощи дополнительных блоков и конвейерной ленты LogFix для очистки и PackFix для упаковки заготовок. При расщепляющей способности в 16 т и X-образном расщепляющем ноже опция AutoSplit разбивает заготовки автоматически. Наряду с этим бесступенчатый регулируемый механизм позволяет точно отрегулировать размер заготовки с длиной кромки от 5 до 15 см.

Цепная пила SuperCut с лезвием длиной 90 см и гидравлическим двойным захватом отлично справляется с самыми толстыми брёвнами, начиная с минимального диаметра в 15 см. По мнению разработчиков, используемая система расщепления, обеспечивает значительно более низкое потребление энергии, а значит, позволяет сделать производство рентабельным.

Комплекс SpaltFix S-410 состоит из двух ключевых станков, работающих в единой линии, и весит он около 3500 кг. Первый станок модели Power Cut S-410 — предназначен для пиления дров в конечный размер. Он имеет длину распила 12÷33 см и оснащён одним электродвигателем мощностью 22 кВт. При этом отрезка осуществляется по длине за счёт дисковой пилы диаметром 1000 мм и с гидравлическим опусканием.

Второй станок модели Auto Split S-410 предназначен для последующей колки дров на заданные размеры. Он укомплектован одним электродвигателем мощностью 15 кВт и имеет максимальное давление колки до 12 тонн, с автоматическим регулированием. В стандартной комплектации установка обеспечена полным гидравлическим управлением станком с одного места, а именно движение пилы, центрирование бревна, захват и подача бревна, управление всеми конвейерами и агрегатами.

Рекомендации по выбору дровокола

Вид конструкции

У самых распространенных агрегатов дерево раскалывается за счет движения гидравлического поршня, который раздавливает заготовку о металлический нож. После чего, она распадается на части. Необходимое усилие создает двигатель.

Винтовой колун тоже имеет много поклонников. Такой агрегат можно соорудить своими руками. В этом случае рабочий элемент имеет форму винтового конуса. Мотор приводит его в движение. При подаче заготовки конус забуривается в плотные слои древесины и разрывает ее на несколько частей.

Конструкция реечного дровокола довольно проста. Однако, такой вид колки дров считается опасным. В этом случае заготовка двигается за счет вращения шестерни.

Принцип действия инерционного или пружинного дровокола несколько иной. Здесь отсутствуют все варианты приводов. Колка дров осуществляется за счет большого плеча и пружины, которая возвращает рабочую планку в исходное положение.

Привод

В продаже имеются агрегаты с электрическими двигателями и бензиновыми моторами. Покупателю необходимо определить, в каких условиях будет эксплуатироваться дровокол.

Максимальное давление на заготовку

От этой величины зависит усилие, с которым поршень воздействует на заготовку. Данная характеристика присуща реечным и гидравлическим дровоколам. В домашних условиях достаточно усилия от 4 до 6 т. Более мощные агрегаты применяются на промышленных предприятиях. Они могут работать с большими бревнами.

Рабочее положение

Этот параметр отвечает за расположение оси заготовки во время работы. Бывают агрегаты с вертикальной, горизонтальной и комбинированной ориентацией. Второй вариант можно отнести к самому распространенному типу. Покупатели приобретают его за простоту конструкции и удобство в использовании. Такие гидравлические и реечные аппараты обладают высокой безопасностью.

Размер пеньков

Длину заготовок определяет величина свободного хода поршня и максимальное усилие расщепления. Толщина пенька колеблется в интервале от 0.25 до 0.5 м. Его длина ограничивается 0.52 м. Все зависит от модели и типа установки.
В реечных аппаратах длину заготовки определяет размер рейки в сочетании с наибольшим создаваемым усилием.
Винтовые дровоколы используются не так часто. Однако, с их помощью можно разрывать пеньки диаметром до 0.7 м.

Наличие опций

На некоторых агрегатах регулируется высота. Это сделано для удобства во время работы. Человек может выставить высоту под размер заготовки. Однако, стоимость изделия увеличивается. В случае необходимости можно придумать самодельные подставки.

Не помешает наличие у агрегата колес. Эта опция позволит с легкостью перемещать аппарат по территории. Нужно иметь в виду, что колеса большого диаметра намного удобнее маленьких.

Станок должен иметь систему безопасности (чаще всего бывает с двумя рычагами). Все производители оснащают свои агрегаты такой опцией. Она является обязательной составляющей у заводских устройств.

Для многих пользователей большое значение имеет скорость работы. Однако, специалисты считают, что минимальных значений этого параметра достаточно для работы в домашних условиях.

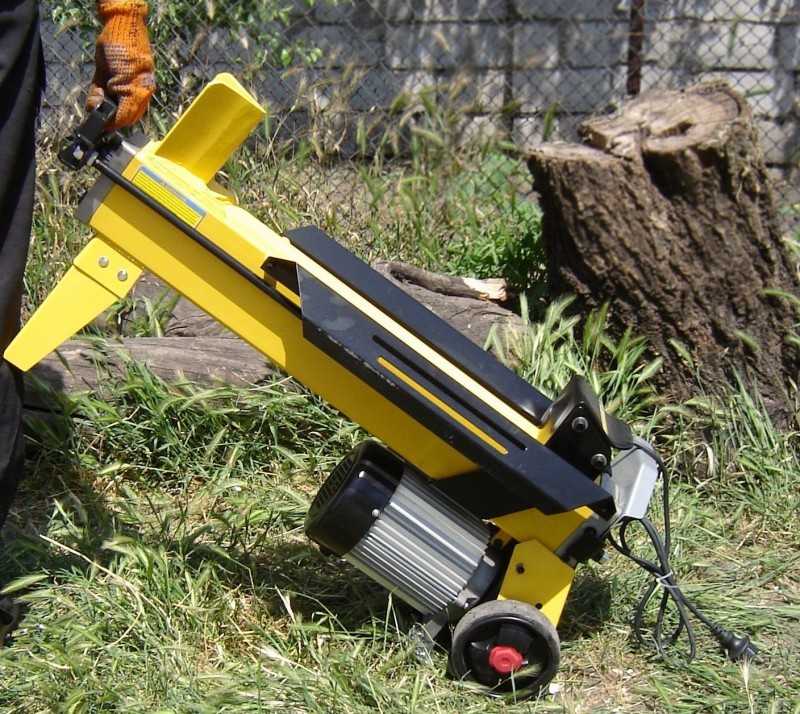

Дровокол электрический Champion LSH 5001

Основные характеристики

  • Страна-производитель – Китай.
  • Максимальный диаметр бревна — 25 см.
  • Рабочее положение — горизонтальное.
  • Вид привода — электрический.
  • Максимальное усилие — 5 т.
  • Мощность — 2200 Вт.
  • Вес — 43 кг.

Подробные характеристики и цены

Обзор

На первом месте рейтинга электрических дровоколов стоит модель Champion LSH 5001. Это прекрасное решение для заготовки дров для загородного дома или дачи.

Плюсы:

  • корпус оборудования изготовлен из высококачественной стали и имеет специальное антикоррозийное покрытие;
  • можно использовать в помещениях;
  • безопасен и прост в эксплуатации.

Отзыв реального покупателя:

Колет дрова отлично, пользоваться удобно. Мощность высокая. Когда попробовал пользоваться инструментом, был приятно удивлен. Реально отличная и незаменимая вещь для заготовки дров.

Назад к ТОП-10

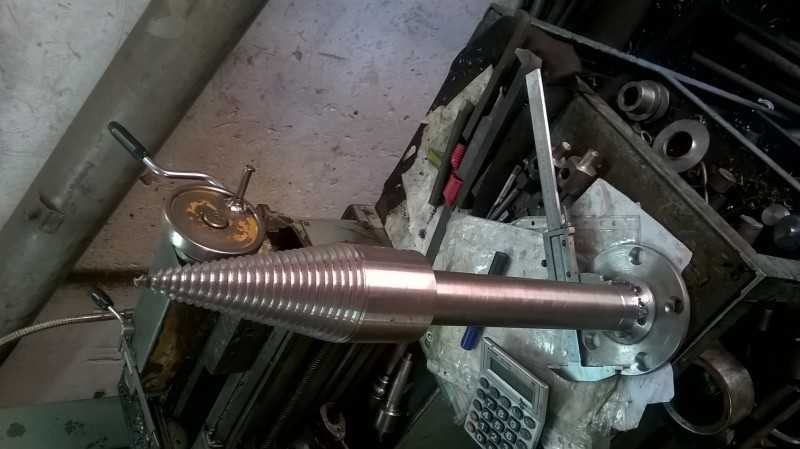

Винтовой (конусообразный) станок

Распространённой моделью для заготовки дров в небольших объёмах, является станок с конусным колуном, на который может быть дополнительно нарезана резьба, движителем является электро- или бензомотор. Чурки такой аппарат раскалывает за счёт вращающегося конуса, разрывающего древесину, и механического давления, оказываемого на заготовку человеком.

Режущую часть можно купить или самому выточить, если у вас есть навыки токаря. Помните, что наличие резьбы облегчит вам работу с дровоколом, поэтому желательно её нарезать (рекомендуем левую нарезку). Глубина резьбы 2−3 мм, шаг 6−7 мм. Нос у конуса должен быть острозаточенным. Место посадки на редуктор должен иметь глубину не менее 70 мм.

Двигатель должен быть мощностью 1,5−2 кВт, напряжение — от 380 В. Количество оборотов 250−500 в минуту, скорость ниже 250 об/мин сильно замедлит процесс заготовки дров, а выше 500 об/мин — присутствует опасность вырывания поленьев из рук. Если двигатель с данным количеством оборотов у вас есть в наличии, можно насадить «морковку» на коленвал. Если обороты зашкаливают, придётся монтировать понижающий редуктор или делать ременную либо цепную передачу для снижения частоты вращения.

Станина — стол на который будут класться чурбаки. Изготавливается либо из листовой стали, либо из толстых деревянных досок, ножки к нему должны быть металлические 40 см длинной.

Расстояние от стола до колуна — 8−20 см, если его увеличить, возникнет опасность переворота чурок небольшого диаметра. Установка полена — вертикальная, иначе дерево застрянет между «морковкой» и столом и, скорее всего, погнёт вал. Заготовки должны быть не длиннее 0,5 м и не превышать диаметр 0,6 м. Для этого дровокола не брать породы деревьев с переплетёнными волокнами (берёза, дуб и т. п. ). Для безопасной работы оденьте кожух на двигатель и цепь (ремень).
