Как безопасно открывать телефон xiaomi

Как разобрать телефон Xiaomi

Чтобы разобрать телефон, прежде всего необходимо определиться с моделью. Каждая модель особенна по-своему. У каждой есть свои особенности, которые в дальнейшем могут сильно сыграть на работоспособность устройства. Если пользователь не будет следовать инструкции своей модели, то он может сломать телефон окончательно.

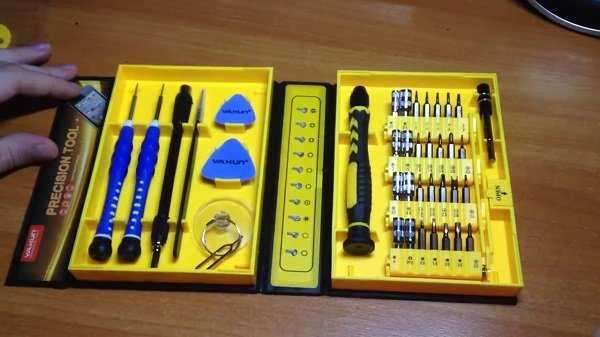

Для начала необходимо подготовить свое рабочее пространство, все инструменты положить рядом с собой. Если все готово, то можно приступать к разбору телефона:

Необходимо отключить устройство любым удобным для пользователя способом. Это необходимо, чтобы в дальнейшем не навредить устройству;

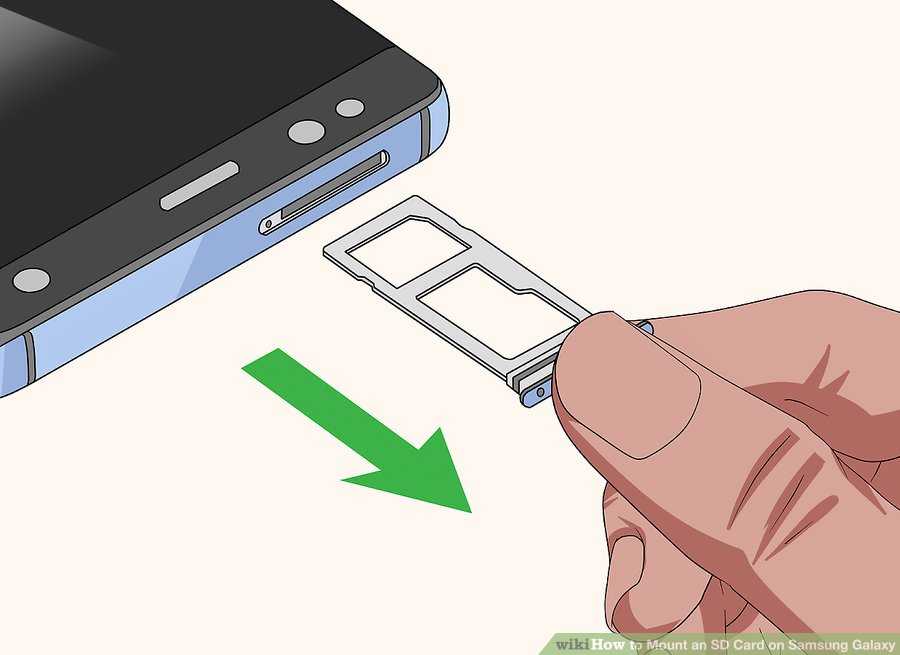

После этого стоит извлечь сим-карту. Все зависит от модели, но на телефоне Xiaomi Redmi 4x сделать это необходимо при помощи специальной скрепки, которая всегда идет в наборе с любым телефоном;

После этого стоит отстегнуть те винты, которые прицепляют крышку телефона к дисплею. Для этого стоит продеть специальную лопатку в одну из лопастей телефона, а после пройтись по всему периметру экрана. Теперь, поддерживая дисплей при помощи карты или же ногте, аккуратно следить, чтобы крышка не захлопнулась в обратном направлении;

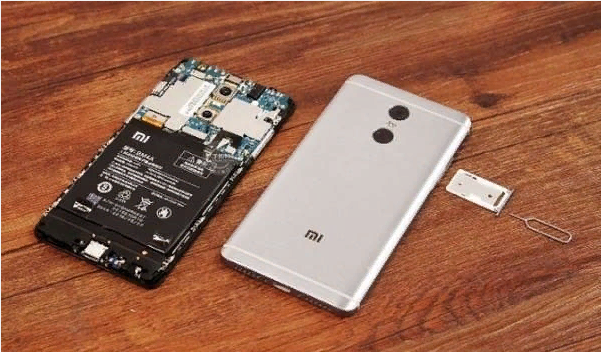

Теперь стоит снять заднюю крышку при помощи пальцев или же лопаток. Также можно использовать специальные присоски для таких целей

В данном процессе очень важно не задеть сканер отпечатка пальцев, потому что он может сломаться после неаккуратных действий;

Как только крышка снята, при помощи пинцета стоит аккуратно отсоединить сканер и положить его в то место, где он не упадет, и никто его не тронет;
Теперь стоит отключить датчик, который находится рядом с аккумулятором;

Если пользователь сделал все правильно, то при помощи крестовой отвертки он откручивает верхние болтики от крышки с антенной. Также стоит их положить их в то место, где они не упадут

Их нельзя потерять;

Теперь при помощи той же отвертки отстегиваем все детали для соединения, которые располагаются рядом с платой. Если все сделать правильно, то появятся винты, которые стоит положить отдельно от тех, которые были для корпуса;

Пользователю можно снять аккумулятор. Об этом процессе стоит поговорить подробнее далее, но этот процесс достаточно сложен. Для него необходимо при помощи пинцета по боковым граням телефона снять специализированные клеящиеся стороны. Если они не отойдут до конца и аккумулятор не будет сниматься, то стоит добавить немного изопропилового спирта, а после при помощи пластиковой карточки «подстегнуть» батарейку и снять её;
Теперь стоит убрать специальную зеленую плату, а после и кабель от антенны.

После таких манипуляций пользователь разобрал телефон. Можно проводить замену различных компонентов системы. Этот процесс – самый важный. Если неправильно вынуть аккумулятор или же потерять винтики, то необходимо будет в дальнейшем обращаться к мастерам, которые помогут пользователю решить его образовавшуюся проблему.

Более подробно о том, как разобрать телефон Ксяоми, можно посмотреть в этом видео

Особенности разборки разных моделей Ксяоми

Как говорилось ранее, пользователь должен понимать, что разобрать телефон – это необходимость в знании его элементов, а также его особенностей. Перед разборкой стоит посмотреть то, как делают это другие люди в интернете. Это связано с тем, что технологии и модели сборок телефонов Ксяоми постоянно меняются и модернизируются. Иногда это проходит сложнее, иногда легче. Все зависит от того, какой у пользователя телефон, какова модель.

Необходимо заранее посмотреть определенные детали на свое устройство, заказать их, а также тщательно изучить всевозможные источники, которые предложены в интернете.

После этого уже можно приступать к комплексной разборке телефона. Только при наличии знаний можно сделать все правильно, не навредить своему аппарату.

Последовательность действий

Извлеките из смартфона слот для SIM-карт. Первый пункт часто пропускают те, кто не имеет опыта в разборке гаджета. Но изъятие лотка является обязательным, так как его присутствие существенно усложняет процедуру. Затем отключите телефон посредством клавиши питания; Также необходимо предварительно подготовить специальную лопатку для малогабаритной техники, а также отвёртку; Посредством спуджера подденьте тыльную панель устройства, чтобы открепить место стыка

Стоит отметить, что действие требует приложения силы, поэтому может выполняться с трудом, при этом крайне важно не перестараться. Основное – применять исключительно лопатку или другой инструмент с идентичной функцией, который не имеет острых концов

В противном случае можно существенно навредить состоянию корпуса; По завершению предыдущего этапа, постепенно откройте крышку, однако, не совершая при этом резких действий, поскольку нельзя порвать шлейф, соединяющий тыльную панель и сенсор дисплея. Для его открепления воспользуйтесь соответствующей отвёрткой, после чего сможете убрать заднюю сторону; Вы можете видеть внутренние составляющие устройства. В верхней части расположен процессор, закрытый защитной накладкой, около которого камеры, снизу – аккумулятор. Причём наиболее просто извлечь объективы. Для этого отсоедините пломбу крепления, так же как и со шлейфом экрана. Чтобы получить доступ к чипсету или достать батарею, необходимо открутить болты на поверхности посредством крестообразной отвёртки; После устранения всех винтов смартфон может считаться полностью разобранным. Также xiaomium.ru напоминает, что длина шурупов может отличаться, поэтому размеры верхних превышают нижние. При разборке, детали следует складывать отдельно; Поддев и сняв защитную накладку можно увидеть пломбу фиксации батареи, которую в некоторых моделях достаточно убрать для возможности извлечения аккумулятора. Однако с обратной стороны он приклеен к корпусу, поэтому батарею нужно нагреть. Повышение температуры сопровождается риском, поэтому в процессе выполнения необходимо быть аккуратным и не приближать источник тепла слишком близко.

По завершению выполнения инструкции можно собирать корпус в изначальное состояние, для этого проделайте все описанные манипуляции в противоположной прядке

В особенности обратите внимание на правильное закрепление шлейфа дисплея

Разборка Redmi Note 7 выявила неожиданную особенность смартфона

Смартфон Redmi Note 7 ещё до анонса успел отметиться в нескольких видеороликах, демонстрирующих высокую стойкость аппарата к внешним повреждениям. Вслед за краш-тестами энтузиасты решили ознакомиться с начинкой устройства и провели его полную разборку, обнаружив ещё одну фишку новинки.

Чтобы забраться под «капот» гаджета, авторам видео пришлось отделить стеклянную заднюю крышку, на которую приклеена основная антенна смартфона. Внутренняя компоновка оказалась достаточно плотной, но на ремонтопригодности Redmi Note 7 это не сказалось. Большинство элементов можно демонтировать при помощи обычной отвёртки, а различные шлейфы отстёгиваются без лишних усилий. Модуль основной камеры и гнездо USB Type-C прикрыты специальными защитными кожухами.

Стоит отметить, что камера и гнездо зарядки дополнительно оснащены резиновыми вставками от попадания жидкости. Такие же вставки присутствуют и по периметру всего корпуса. И хотя о водонепроницаемости аппарата производитель не заявляет, такая защита может спасти устройство от случайных брызг или капель дождя.

Углы корпуса усилены дополнительными рёбрами жёсткости. Судя по предрелизным видеороликам, такая конструкция хорошо справляется со своей задачей, предотвращая поломку аппарата при случайном падении или ударе о твёрдую поверхность.

Источник

Как разобрать Redmi Note 4?

На очереди бестселлер компании — Redmi Note 4. Особых сложностей в его разборке нет, если сравнивать с другими решениями корпорации Xiaomi. Понадобятся такие же инструменты.

1. Возьмите звездообразную прецизионную отвертку на 0.8 mm и выкрутите два винтика около порта для зарядки.

2. Вытащите лоток для «симок». Сильно не нажимайте, чтобы не сломать механизм.

3. Опять же, приоткрывайте крышку лопаткой или карточкой со всех сторон и только потом аккуратно ее снимайте. Не порвите провод сканера отпечатков пальцев.

4. Вытащите кабель дактилоскопа и отложите тыльную панель.

5. Выдерните коннектор батарейки. Обязательно это сделайте во избежание возможного короткого замыкания в процессе работы с «начинкой».

6. Снизу имеется семь болтов, которые вы должны выкрутить тонкой отверткой крестового типа.

7. Теперь разъедините блок со спикером.

8. Отсоедините батарею и достаньте ее из разъема.

9. Отключайте коннекторы на плате, расположенной снизу, и вытаскивайте ее.

10. Чтобы изъять основную (верхнюю) плату, надо вывинтить восемь болтиков и убрать блок вирбромоторчика.

11. Освободите печатную плату от коннекторов и достаньте ее.

12. Отключите межплатный шлейф, который находится на правой стороне.

13. Из фиксирующих зажимов извлеките шлейф хардверных кнопок, коаксиальный кабель, вибромотор и динамик.

Таким образом, мы полностью разобрали телефон.

Xiaomi mi 4

Перед разборкой выключаем телефон. Процедура состоит из следующих шагов:

1. Извлекаем карты памяти и сим, используя скрепку.
2. Снимаем заднюю панель mi 4. Для этого находим снизу небольшую выемку. Ее надо потянуть на себя, открепляя крышку. Также можно снять панель при помощи присоски.
3. Внутри имеются шурупы 1.2 и 0.5 миллиметра. Все видимые винты необходимо выкрутить, чтобы убрать заднюю рамку, а затем и плату.
4. Отключаем материнскую плату от батареи, используя пинцет. Для этого нужно отщелкнуть 3 шлейфа от платы, затем вынуть аккумулятор (он, между прочим, держится на заводском скотче, так что для его снятия нужно небольшое усилие).
5. Отщелкиваем от платы еще 3 разъёма и выкручиваем три шурупа. Далее плату уже можно вынуть, не забыв отключить темный проводок.
6. Чтобы отсоединить дисплей, понадобится присоска. Ставим ее на экран, открепляя металлической лопаткой рамку. Открепляем шлейф.

Смартфоны марки Xiaomi легко разбирать самостоятельно. Многие поломки можно устранять, не обращаясь в сервис, достаточно купить необходимые детали для замены. Однако, стоит помнить, что собственноручная разборка телефона чревата потерей гарантии.

Как заменить дисплей на Xiaomi Redmi 4X

• Извлекаем лоток под SIM-карты при помощи специальной штуки. Если подобного нет, можно заменить обычной канцелярской скрепкой или зубочисткой.
• Лопаткой для разбора поддеваем крышку снизу и отщелкиваем, но не спешим «рвать» на себя: сканер отпечатков пальцев все еще подключен к плате. Отключаем шлейф сканера отпечатка пальцев
• Аппарат не только подвергался ремонту, но и видимо был залит какой-то жидкостью. По следам грязи, можно предположить, что возможно он упал в лужу. Откручиваем винты и убираем защитную накладку с системной платы.
• Сразу же отключаем шлейф на аккумуляторную батарею. На разъеме наушников «покрасневший» маркер — вода добралась и до платы. При подобных признаках подробный осмотр платы просто необходим. Забегая вперед, отметим — внутренние компоненты не подверглись влиянию коррозии. Но такое бывает крайне редко.
• Для того, чтобы проверить новый дисплейный модуль, нам понадобится вытащить материнскую плату и отклеить аккумуляторную батарею. Отключаем все помеченные шлейфы и откручиваем винт.
• Под углом, где был винт остался еще разъем подключения межплатного шлейфа и антенного кабеля, их следует так же отключить.
• Теперь возьмемся за батарейку. Так как телефон ремонтировали, вполне можно предположить, что батарейка на «не родном» скотче. Лопаткой приподнимаем один из краев и без усилий отклеиваем. Поверх заводского скотча наклеены узкие полоски двухстороннего скотча. Выглядит не эстетично.
• Наш конструктор готов, будем собирать.
• Подключаем дисплей, вдеваем шлейф сенсора в коннектор и последней подключаем батарейку. Действуем аккуратно и без сильного нажима на обратную сторону дисплея, она очень хрупкая.
• Имитируем нажатие кнопки включения замыканием контрольной точки и любой части металлического экранирования. Мы сделали это пинцетом.
• После запуска тестируем функционал дисплея и сенсора. Проверяем равномерность и яркость подсветки, отсутствие каких-либо искажений и артефактов.


  Проверка сенсора на Xiaomi осуществляет двумя способами:

  • Задействованием всех элементов управления программной оболочки (шторки, кнопки, иконки, ползунки яркости и боковые жесты управления, если таковые имеются) и перетаскиванием иконки любого приложения на рабочем столе по всей площади;
  • Включением специального режима отображения прикосновения к сенсорному экрану:
    • Приложение «Настройки»
    • Пункт «О телефоне / Об устройстве»
    • Многократное нажатие на строку «Версия MIUI», до появления сообщения о включении режима разработчика
    • Возвращаемся на основной экран настроек
    • Строка «Дополнительные настройки»
    • Прокручиваем вниз и находим появившийся пункт «Для разработчиков», переходим в него (на различных устройствах данный пункт меню может прятаться в «Специальных возможностях», «Дополнительных настройках», «Системных настройках» и т.д.)
    • Включаем пункт «Для разработчиков» и ищем внизу раздел «Ввод»
    • Активируем «Отображать касания» и вуаля – за пальцем следует координатная сетка, оставляющая линию прикосновения, позволяющая полностью проверить тачскрин на исправность и исключить ложные и фантомные нажатия
• Запчасть прошла все проверки, будем отклеивать старый разбитый. Термоковрик и 99 градусов нам в этом помогут. 3 минут хватит, чтобы обычной присоской отклеить дисплей. В домашних условиях можно воспользоваться обычным феном.
• Как мы и предполагали, вместо заводского скотча здесь клей и немного грязи.
• Перед нанесением клея потребуется тщательно очистить поверхность рамки от следов  старого клея, грязи и пыли. После этого обезжирьте поверхность бензином галошей или изопропиловым спиртом.
• Теперь наносим клей B-7000, ровным слоем по всем краям. Оставляем подсохнуть на пару минут, это уменьшит текучесть клея. После подсыхания устанавливаем дисплей и собираем аппарат в обратном порядке.
• Последним шагом станет обратная установка аккумуляторной батареи. Убираем весь старый скотч, очищаем поверхность и наклеиваем 2 полоски акрилового скотча. Возвращаем батарею на место, подключаем и вкручиваем винты. После сборки рекомендуем перетяните телефон несколькими канцелярскими резинками или зажмите специальными прищепками, что повысит качество монтажа. Заменить дисплей на Xiaomi Redmi 4X оказалось совсем не сложно, если у вас возникли трудности более подробно можно посмотреть на видео:

Пошаговая инструкция по разборке и замене

Если все готово, то можно приступить к замене аккумулятора Redmi 4x. При помощи ключа вынимаем слот с сим-картой, вставив его в небольшое отверстие рядом с лотком и слегка нажав.

Теперь вставляем лопатку, медиатор или пластиковую карту в щель между экраном и задней крышкой. Проходимся по всему периметру, отщелкивая замки. Работаем не торопясь, делаем несколько проходов, и задняя крышка отвалится.

Аккуратно отгибаем заднюю крышку, чтобы не оборвать шлейф сканера отпечатка пальца. Отогнули, той же лопаткой отключили шлейф от материнской платы. Теперь заднюю крышку можно снять и отложить – она нам пока не понадобится.

Чтобы добраться до разъема, подключающего батарею к материнской плате, требуется снять экранирующую накладку, закрывающую основную плату смартфона. Для этого отворачиваем 8 винтов крестообразной отверткой. Эти винты на фото ниже помечены стрелками.

Острым неметаллическим предметом (той же лопаткой) отключаем АКБ от телефона, отщелкнув разъем, помеченный на фото ниже стрелкой.

Теперь нужно снять антенный блок, он же блок микрофонов, расположенный с противоположной стороны батареи. Для этого отворачиваем 6 винтов, помеченных на фото ниже стрелками. В противном случае мы можем оборвать стрипсы (в принципе, обычный двусторонний скотч), и со снятием АКБ придется повозиться.

Осталось выдернуть из-под батареи стрипсы, которыми она крепится к смартфону. Для этого отклеиваем пинцетом ушки этих стрипсов, прикрепленные к верху батареи. Одно на фото ниже помечено стрелкой, второе уже отклеено. Аккуратно накручиваем стрипс на кончик пинцета, пока он не выйдет полностью.

Теперь старый аккумулятор можно снять. Снимаем, удаляем с корпуса смартфона остатки скотча. Подключаем новую АКБ, проверяем ее работоспособность и возможность зарядки. Если все в порядке, наклеиваем на корпус телефона новые стрипсы. На фото ниже места их расположения отмечены стрелками. Снимаем с них защитную пленку и устанавливаем новую АКБ на место.

Собираем в обратной последовательности, защелкиваем заднюю крышку. Работу можно считать оконченной.

Вот и все о том, как поменять аккумулятор в смартфоне Xiaomi Redmi 4x. Ничего сложного, просто не стоит спешить. Делайте все аккуратно.

Спасибо, помогло!4Не помогло1

Сейчас читают:

Как заменить аккумулятор на Xiaomi Redmi Note 4 и 4x

Как поменять АКБ на гироскутере своими руками

Как поменять батарею на Samsung A3 2016

Как откалибровать аккумулятор на Сяоми (Xiaomi)

Как и сколько заряжать беспроводные наушники Xiaomi Redmi AirDots — инструкция на русском языке

Замена тачскрина

Различие экрана от тачскрина в том, что разбитое стекло просто мешает использованию телефона, а поломанный тачскрин препятствует работе сенсора.

Смена тачскрина очень похожа на замену дисплея.

Инструкция:

1. После снятия аккумулятора и системной платы прочистите эту зону от остатков клея и пыли.
2. Далее, ещё раз прогрейте телефон специальным феном.
3. Если экран разбит, используйте скотч, чтобы осколки не разлетелись или не попали в пальцы.
4. Пинцетом или другим острым предметом подденьте тачскрин и снимите.
5. Протрите и обезжирьте форму для дисплея. Рекомендуется также использовать изопропиловый спирт, но ни в коем случае не намоченную обычной водой тряпку.
6. По периметру рамки нанесите клей.
7. Продев все шлейфы, расположите новый модуль на корпусе. Сильно не прижимайте, дисплей и так хорошо схватится.
8. Подождите некоторое время, чтобы процесс крепления завершился.
9. В обратной последовательности прикрепите все компоненты внутрь телефона.

Готово.

Основные детали

1. Тачскрин с дисплеем – основная и самая массивная деталь аппарата
2. Задняя крышка из металла или пластика.
3. Рамка увеличивает жесткость корпуса – идет по торцу.
4. Материнская (основная) плата с процессором, графическим ускорителем и памятью.
5. Динамики – разговорный и полифонический.
6. Антенные модули – Near field communication (NFC), 3G, LTe, Wi-Fi и другие.
7. Камеры – основная и фронтальная. В эти же модули интегрированы вспышка и датчики приближения.
8. Аккумулятор – обычно это литий-полимерная батарея.
9. Лоток для SIM-карт и карты памяти.
10. Кнопки громкости и включения.
11. Шлейфы для межплатного соединения модулей.
12. Куча винтиков и закрывающих пластинок.

Инструменты для открытия задней крышки

Еще несколько лет назад для установки сим-карты требовалась разборка устройства. Снять заднюю панель не составляло труда — ведь иначе невозможно было подключить сим-карту. Современные девайсы оборудованы специальным лотком для «симки» и дополнительной карты памяти, а также несъемным аккумулятором, так что необходимость открыть крышку у смартфона Ксиаоми в штатном режиме может и не возникнуть.

Но иногда это действие необходимо: например, в случае падения в воду. Чтобы спасти гаджет, потребуется срочно достать аккумулятор, если другие способы отключения не работают. Некоторые рискуют самостоятельно выполнять и более сложные работы — менять не только батарею, но и сенсор экрана или динамики. Эта инструкция поможет, в первую очередь, если нужно открыть Xiaomi Redmi 4x. Но и обладателям других моделей линейки Xiaomi Redmi 4 полезно узнать, как снимать заднюю крышку.

В идеале работа должна производиться специальным оборудованием — в продаже на соответствующих сайтах можно найти особую лопатку для разбора устройства. Но в экстренных условиях приходится обходиться подручными средствами — гитарным медиатором или пластиковой картой. Также потребуется тонкая отвертка и пинцет. Для извлечения SIM-карты используется специальная шпилька, но ее легко заменить канцелярской скрепкой.

Как разобрать телефон Xiaomi Redmi 4x

Механические повреждения часто являются причиной некорректной работы устройства. Не всегда получается обратиться в сервисный центр. Устранить поломку можно самостоятельно, зная, как разобрать Xiaomi Redmi 4X.

Какие материалы и инструменты понадобятся для разбора смартфона Xiaomi Redmi 4х

Для работы потребуется минимальное количество предметов:

1. Пинцет. Его используют для зацепки и снятия мелких элементов.
2. Крестовая отвертка, диаметр которой составляет 1,5 мм. С ее помощью откручивают шурупы и болты.
3. Пластиковая или капроновая лопатка. Ею поддевают крышку смартфона. Инструмент продается в любом техническом магазине. Если лопатки нет, то ее заменяют дисконтной картой.
4. Деталь для замены. Стекло, тачскрин или батарею приобретают у проверенного производителя.
5. Скрепка, с помощью которой извлекают сим-карту. Инструмент включен в заводскую комплектацию смартфона. При потере скрепки можно использовать острую булавку.

Устройство корпуса

Чтобы не повредить девайс, нужно знать, где расположены детали. Для изготовления корпуса используют алюминий и пластик.

На задней части расположен сканер отпечатков пальцев.

Внутри смартфона есть материнская плата. С одной стороны к ней крепится экран, с другой — расположены камеры, процессор, батарея и другие детали. Дисплей фиксируется к задней панели с помощью защелок, которые легко можно открыть.

Пошаговая инструкция разборки

Затем выполняют следующие действия:

1. Для открытия защелок специальную лопатку помещают под заднюю крышку, продвигают ее вперед на 1-2 мм и проводят по всей панели телефона. Действия должны быть осторожными, чтобы не появились повреждения корпуса или внутренних компонентов.
2. Затем медленно снимают крышку, слегка ее приподняв. При этом нужно быть аккуратным, чтобы не повредить шлейф, который соединяет одну часть смартфона с другой. Резкие движения могут привести к разрыву шлейфа сканера отпечатков из-за его небольшой длины.
3. После этого снимают сам шлейф. Сначала поддевают крепления, затем извлекают деталь. Если имеется клейкая лента, то ее заранее удаляют.
4. Когда шлейф снят, можно увидеть чипсет, на котором сверху находятся аккумулятор и защитная плата. Над чипсетом установлен модуль камеры. Чтобы его снять, необходимо отсоединить еще один шлейф. Для извлечения процессора или батареи потребуется открутить крестообразной отверткой винты. Также на этом этапе можно снять секцию с динамиком.
5. После откручивания всех винтов телефон считается разобранным. Детали вынимают последовательно.

Под модулями могут находиться другие шлейфы, которые отсоединяют от разъемов. Размер винтов может быть разным, что учитывают в процессе разборки. Их помещают на отдельную поверхность, чтобы не потерять. Снятие защитной платы откроет крепления батареи.

Замена экрана

Часто в телефоне ломается экран. На нем могут появиться трещины, что мешает использовать дисплей. Если отсутствует защитное стекло, то придется заменить экран. До разбора смартфона дисплей прогревают с помощью строительного фена.

• разобрать телефон;
• снять аккумулятор;
• извлечь микросхему и зеленую плату;
• переставить на новый экран со старого вибромотор, переднюю камеру, динамик и клавиши включения и громкости;
• перенести шлейфы;
• снять защитную пленку;
• проверить наличие деталей на новом экране;
• собрать телефон.

После замены элемента смартфон включают и проверяют его работоспособность.

Как заменить тачскрин на телефоне

Для замены элемента потребуется:

• разобрать смартфон;
• снять батарею и системную плату, очистив эти области от пыли и остатков клея;
• прогреть телефон феном;
• использовать скотч, чтобы осколки стекла не рассыпались и не причинили вред;
• поддеть тачскрин пинцетом и снять;
• протереть и обезжирить форму для дисплея спиртом, но не водой;
• нанести клей по всей рамке;
• продеть шлейфы и зафиксировать новый тачскрин на корпусе;
• подождать, пока высохнет клей;
• собрать телефон.

После проведенных работ нужно проверить работу смартфона.

Замена батареи

После этого очищают остатки клея и крепят новую деталь на двухсторонний скотч. На завершающем этапе необходимо собрать гаджет и проверить функционирование телефона.

Видео разборки телефона

Видео-разборка смартфона Xiaomi Redmi 4

Утопили, залили или просто решили самостоятельно заменить неисправный модуль на Xiaomi Redmi 4? В этой статье поделимся пошаговой инструкцией разборки данной модели.

Перед тем, как вы приступите к «вскрытию» любимого смартфона, помните, что довольно часто неумелые действия приводят владельцев в наш сервисный центр Xiaomi уже с большими проблемами, чем были до самостоятельного вмешательства. Обратившись к профессионалам, вы получите гарантию на все виды работ и бесплатную диагностику всего аппарата.

Если вы все же решились на разборку, приобретите полиуретановую лопатку или на худой случай отыщите пластиковый нож, специальную отвертку, пинцет и присоску для снятия экрана. И помните, что все действия стоит выполнять крайне аккуратно.

Как поменять дисплей

Случайно уронили телефон и по экрану пошли трещины? Это довольно частая ситуация среди пользователей. Единственный выход – полностью менять дисплей

Обратите внимание, что если повреждения серьезные, необходимо ставить именно новый дисплей, а не отдельное стекло

Проделываем все вышеописанные пункты, после чего снимаем пломбы, если таковые имеются. Вооружаемся отверткой и откручиваем болтына защитной панели. С помощью пинцета откладываем их в сторону.

Аналогичное действие повторяем с аккумулятором. Винты складывайте в разные места, чтобы при сборке не перепутать.

Нижнюю панель, где скрываются антенны, тоже раскручиваем.

Аккуратно стягиваем шлейфы, стараясь не порвать их. Шлейф камеры после извлечения убираем.

Снимаем нижнюю панель. Чтобы вынуть аккумулятор, необходимо избавиться от защитного клея, расположенного по бокам. Цепляем пинцетом и убираем. Старайтесь не повредить батарею, так как она деформируется очень легко.
Далее избавляемся от верхней микросхемы. Теперь перед нами практически «голая» панель. Осталось извлечь только плату зеленого цвета.

Из старого дисплея в новый понадобится переставить вибромотор, фронтальную камеру и разговорный динамик.Не забываем и про боковые кнопки

Крайне осторожно отклеиваем их и прикрепляем к новому стеклу.
Когда все мелкие детали перенесены, со старого дисплея отклеиваем шлейфы и также переклеиваем их в новый. Убираем защитную голубоватую пленку.
Готово, теперь только осталось обратно собрать смартфон в той же последовательности, в которой и разобрали

Обязательно проверьте, чтобы на новом дисплее были все необходимые элементы.

Видео-инструкция

Как видим, процедура не слишком легкая, и новичок может с ней не справиться. Если вы не обладаете хорошими техническими знаниями и навыками – четко следуйте нашим инструкциям, а при возникновении проблем срочно обратитесь в сервисный центр.

Какие нужны инструменты

В первую очередь необходимо озаботиться наличием всех необходимых инструментов, без которых не выйдет даже снять крышку с Xiaomi, не говоря уже о дальнейшем. Для открытия крышки и дальнейших действий потребуется:

1. Комплектная скрепка для извлечения слота под сим-карту.
2. Набор крестовых отвёрток разного размера, компания Сяоми любит использовать различающиеся виды крепежей для усложнения ремонта, данный Редми исключением не стал.
3. Пластиковая лопатка (при желании её можно заменить практически чем угодно, хоть гитарным медиатором).
4. Пинцет, чтобы удобнее снимать шлейфа.
5. Желательно наличие ненужной пластиковой карты.
6. Максимально яркое и качественное освещение, а также чистый и ровный стол для работы.
7. Какую-либо ёмкость, в которую будут складываться болты и внутренние детали гаджета. Держать всё на столе категорически не рекомендуется, что-то нужное при таком подходе можно потерять.
8. Если кто-то планирует снимать и заменять дисплей, ему потребуется промышленный фен.

Подобный набор жизненно необходим для выполнения работы

Как поменять тачскрин

Если у пользователя не работает сенсор, то необходимо менять тачскрин. Это специальный слой в телефоне, который отвечает за работу и отклик сенсора. Как правило, многие путают поломанное стекло с тачскрином. На самом деле, это далеко не так. Это совершенно полярные вещи, о которых подробно стоит поговорить далее.

Смена тачскрина похожа на смену обычного дисплея, но различие велико. Если у пользователя просто разбито стекло, но при этом сенсор в рабочем состоянии, то это значит, что тачскрин работает нормально, его не нужно менять, необходима замена дисплея. Но когда телефон не подает признаков жизни, то пользователю необходимо менять тачскрин.

Инструкция достаточно проста:

• Для начала пользователю необходимо разобрать экран. Более подробно об этом говорили ранее;
• Как только пользователь снял аккумулятор с системной платой, образовавшуюся зону необходимо тщательно отчистить от остатков клея;
• Теперь стоит прогреть телефон при помощи специального фена, чтобы не только его просушить, но и убрать все остатки клея;
• Теперь же пользователю стоит убрать разбитый экран, если такой в наличие. Для этого необходимо использовать скотч, дабы не порезаться об осколки;
• При помощи пинцета или другого прибора стоит поддеть пространство между тачскрином и дисплеем. Необходимо снять первый вариант;

• Далее необходимо обезжирить и просушить форму для дисплея при помощи специальных приборов;
• Теперь по периметру краев необходимо нанести клей;
• Как только пользователь сможет продеть все необходимые шлейфы, ему стоит расположить новый модуль на корпусе телефона. Также не стоит сильно нажимать на дисплей, так как он и так хорошо схватится;
• Ждем некоторое время и в обратной последовательности прикрепляем компоненты системы.

Таким образом достаточно просто можно заменить тачскрин телефона.

Какие инструменты понадобятся?

Для работы с корпусом и его деталями нужны специальные инструменты, например, маленькая отвертка и лопатки. Приобрести их можно на радиорынке или на AliExpress. Однако эти предметы получится заменить подручными средствами, скажем, пластиковой картой и любой другой отверточкой, которая подойдет для шурупов в мобильном.

Вот список оборудования, которое поможет в демонтаже:

• лопаточка или карточка из пластика, которую будет не жалко случайно поломать, когда будете пытаться разобрать Xiaomi ;
• специальная скрепка, чтобы достать лоток с карточками, или обычная разогнутая офисная скрепка;
• миниатюрная плоская отвертка;
• пинцет для изъятия мелких «внутренностей»;
• небольшие ножницы либо нож с тонким лезвием;
• присоска, которая понадобится, чтобы отсоединить тачскрин.

Как видите, ничего серьезного не нужно. Главное – правильно и более-менее умело пользоваться инструментами.

Xiaomi Redmi 4X

Корпус Редми 4X представляет собой плату с закрепленным дисплеем (с одной стороны) и прочие внутренние компоненты (с другой). Задняя крышка произведена из алюминия, имеет вставки пластмассы наверху и внизу. Недалеко от камеры на задней панели находится датчик отпечатка. Сама панель держится защелками к плате. Для них и понадобится металлическая лопатка (или пластмассовая).

Перед непосредственным разбором необходимо выключить устройство, вынуть карты из устройства (память, сим) с помощью скрепки. Дальнейший процесс выглядит следующим образом:

Вставляем лопатку под заднюю крышку аппарата на глубину до 2 мм. Начинаем с торца, проходим по периметру устройства, постепенно отцепляя защелки.
После можно снять заднюю панель. Достаточно немного приподнять её, медленно. Если процесс идет трудно, значит, что не все защелки были открыты

Когда панель будет снята, нужно обратить внимание на шлейф к датчику отпечатков. Он короткий, и неаккуратным движением крышки его можно повредить

Шлейф необходимо отщелкнуть, поддев крепление и вынув. На нем может быть наклеена липкая лента, которую нужно приподнять перед выниманием крепления шлейфа.
Под крышкой устройства находится чипсет, наверху которого располагается защитная плата. Тут же находятся батарея и модуль фотокамеры. Чтобы снять модуль, отстегиваем крепление шлейфа. Для вынимания процессора или отсоединения аккумулятора нужно взять крестовую отвертку (1,5 миллиметра), и выкрутить все шурупы на защитной плате. При необходимости можно отсоединить панель, закрывающую область с динамиком.
После откручивания всех шурупов можно считать, что устройство разобрано. Не забываем, для каких отверстий какие шурупы предназначены.

Разборка Xiaomi – несложный процесс

Важно в ходе работы быть осторожным с внутренними компонентами, шлейфами, не дергать детали силой, если они не поддаются. И не забыть закрутить винты туда, откуда они были выкручены

Как поменять дисплей Redmi 4X

При повреждении передней панели устройства зачастую приходится менять весь дисплей, а не только отдельное стекло. Это можно сделать своими руками, достаточно купить новый экран и вооружиться необходимым набором инструментов.

Инструкция следующая:

Разбираем смартфон по вышеприведенной инструкции. Снимаем пломбы, при их наличии. Выкручиваем шурупы с задней панели, вынимаем батарею. Шурупы складываем так, чтобы не перепутать при обратной сборке устройства

Панель, скрывающую динамик, тоже нужно снять.
Осторожно стягиваем шлейфы, во избежание повреждения. Шлейф от модуля фотокамеры откладываем в сторону.
Вынимаем зеленую плату.
На новый дисплей переставляем отсоединенные от смартфона переднюю фотокамеру, динамик, вибромотор и кнопки громкости и включения (с ними нужно быть аккуратным, так как шлейф от этих кнопок крайне тонок).
После подсоединяем остальные шлейфы к новому экрану, отклеиваем голубую пленку.
В конце осталось собрать Сяоми также, как он был разобран

Не лишним будет перед сборкой перепроверить, все ли необходимые компоненты и шлейфы подключены к новому дисплею.

Замена тачскрина

Заменить только экран намного легче, чем весь дисплейный модуль:

1. Разбираем смартфон, сняв заднюю панель и вынув батарею.
2. С помощью лопатки или карточки поддеваем крепление корпуса. Если этого недостаточно, то тачскрин нужно нагреть с помощью фена.
3. После достижения нужной температуры нужно взять присоску, и с её помощью оттянуть экран. Само стекло может повредится в процессе, так что следует быть осторожнее.
4. Когда старое стекло будет снято, нужно убрать его остатки с корпуса (без использования воды). Достаточно счистить их лопаткой.
5. После очистки корпуса приступаем к креплению нового тачскрина. Наносим на него небольшой слой клея, прикладываем к корпусу и держим вместе. Главное – не передавить, иначе новый тачскрин может треснуть. Остатки клея удаляем.
6. После примерно получаса можно собирать Сяоми заново.
