Через какой разъем лучше подключать монитор

Цифровая передача сигнала

Заменой устаревшему аналоговому VGA является цифровой интерфейс, наибольшее распространение из которых получили HDMI и DVI.

DVI-разъем и кабель

HDMI-разъем и кабель

Отказ от аналогового способа обусловлен увеличившимися разрешениями экрана, активным распространением 3D, способностью передать не только видео, но и высококачественный многоканальный звук при помощи одного кабеля. В новом формате сигнал от источника до монитора, телевизора и т.д. передается без каких-либо промежуточных преобразований.

При этом DVI является как бы упрощенной версией HDMI, отличаясь другим разъемом, отсутствием возможности передачи звука по тому же проводу и невысокой ценой.

HDMI появился в 2003-м году, сменив за время существования уже несколько версий. Скорость передачи доведена до 18 Гбит/с в последней версии 2.0, поддержка разрешений 4K (3840×2160) при 50/60 Гц, способность передавать аудиопоток в форматах DTS Master Audio и Dolby TrueHD, недоступные при иных подключениях, в том числе и при помощи оптики.

К тому же, HDMI-интерфейс наделяет подключенные устройства некоей «интеллектуальностью». Используя тот факт, что связь двусторонняя, эти устройства могут передавать команды, управлять друг другом, сканировать возможности и вносить изменения в некоторые настройки.

Не бывает, чтобы обходилось без недостатков. Цифровой сигнал менее подвержен влиянию помех, тем не менее, при увеличении длины кабеля может стать заметным ухудшение изображения, особенно при использовании дешевых кабелей.

Дело в том, что цифровая передача видеосигнала по HDMI не имеет механизма коррекции ошибок. Если изначальный сигнал имеет дефект, или произошел какой-то сбой в кабеле или соединениях, то этот дефект будет честно передан на подключенное устройство.

Не забудем и про стоимость кабелей HDMI, которая мало того что существенно выше таковой на VGA-кабели, так еще и диапазон цен начинается с нескольких долларов за кабель, а заканчивается сотнями, а то и тысячами долларов за «шнурок». Насколько лучше дорогой кабель – предмет вечного спора на многочисленных форумах, а целесообразность покупки зависит, пожалуй, от объективных ожиданий и субъективных ощущений.

Технические характеристики и история DVI

DVI изначально разрабатывался как интерфейс для подключения дисплея к компьютеру. Из-за довольно крупного размера самого разъёма он редко используется в мобильных устройствах и ноутбуках. Кроме того, этот стандарт фактически устарел на настоящий момент (2019 год).

Под этим названием подразумевается целая группа протоколов, которые обладают различными техническими характеристиками:

DVI-A – полностью аналоговый стандарт передачи данных. В этом он схож с VGA, обладает теми же техническими характеристиками. Безнадёжно устарел и в 2019 году встречается только в самых старых компьютерах;
DVI-I Single Link – поддерживает как аналоговую, так и цифровую передачу. Совместим с практически всеми дисплеями, как старыми, так и новыми. Видеокарта сама определяет, какой тип отправляемых данных активировать, и обеспечивает наилучшее отображение;
DVI-I Dual Link – поддерживает как аналоговую, так и цифровую передачу. Кроме того, у него есть второй набор контактов для «цифры». Благодаря этому увеличивается максимальное разрешение подключаемых экранов – до 2560×1600 точек;
DVI-D Single Link – стандарт, поддерживающий только цифровую передачу данных. Максимальное разрешение на нём составляет 1920×1200 точек, а частота развёрстки – 60 Гц;
DVI-D Dual Link – протокол цифровой передачи данных с двумя каналами. Благодаря этому обеспечивается максимальное разрешение 2560×1600 точек, частота развёрстки в 120 Гц, и поддержка технологии NVIDIA 3D Vision.

Версии различаются не только техническими характеристиками, но и разъёмами.

Таблица сравнения итераций DVI

Характеристика	DVI-A	DVI-D SL	DVI-D DL	DVI-I SL	DVI-I DL
Макс. разрешение, точек	1920×1080	1920×1200	2560×1600	1920×1200	2560×1600
Макс. частота развёрстки при макс. разрешении, Гц	60	60	120	60	120
Количество аналоговых каналов	1	1	1
Количество цифровых каналов	1	2	1	2
Макс. длина кабеля при сохранении макс. разрешения без потерь, м (указано без усиления)	15	10,5	10,5	10,5	10,5
Применение	Старые мониторы, которые поддерживают только аналоговые данные	Экраны с матрицей до Full HD	Экраны с матрицей выше Full HD	Экраны с матрицей до Full HD, старые устройства с исключительно «аналогом»	Экраны с матрицей выше Full HD, старые устройства с исключительно «аналогом»

В 2019 году использование данного стандарта целесообразно только в том случае, если требуется подключить к компьютеру проектор. Зато он отличается высокой максимальной длиной кабеля для беспотерной передачи.

Разъёмы различных итераций обратно совместимы на аппаратном уровне. Это означает, что в разъём DVI-I DL можно воткнуть штекеры DVI-A, DVI-D и DVI-I, а вот в разъём DVI-A – только DVI-A. Разъёмы различаются количеством контактов.

HDMI ARC что это

Что такое HDMI ARC. Подключение HDMI in3 (ARC) audio return channel, является стандартным начиная с версии HDMI 1.4, по кабелю HDMI кроме видео сигнала передаётся обратно от телевизора к колонкам также аудио сигнал, так что можно выводить с телевизора и звук. Эту возможность поддерживают все порты HDMI начиная с версии 1.4. Но бывают случаи, когда производитель микросхем HDMI, для удешевления производства, обратный аудио канал делает только в одном порту. Это общепринятая практика. Но по правилам если порт стандарта HDMI 1.4 или более поздняя версия все порты должны поддерживать ARC.

В отличие от предыдущих версий, когда для вывода звука необходимо было использовать внешнюю акустику. Обратный канал позволят принимать например сигнал с эфира и вывести звук через HDMI на подключенную акустику, но в не сжатом формате только стерео. Формат звука 5.1 передаётся только в сжатом формате до версии HDMI 2.1.

DVI HDMI разъем подключаем телевизор к ПК

Для подключения к телевизору, основные видео разъёмы не совсем подходят. Это всем известные разъёмы видео сигнала Scart, Video и S-Video. Больше всего проблем будет возникать, если экран у вашего телевизора больших размеров. Картинка в данном случае будет не четкой, похожей на изображение ТВ сигнала. Другими словами изображение будет слегка, а при больших экранах заметно размытой. Особенно это заметно на текстовых файлах. От таких экранах надо находиться не менее 1,5 м.

Поэтому, компьютер к телевизору желательно подключать через DVI, HDMI разъем.

Что же нам нужно знать, если у нас подключение через DVI, HDMI разъем

Например, мы подключили к ПК только телевизор, без монитора. В этом случае, как только мы запустим операционную систему, на экране мы увидим наш рабочий стол. Правда, в том случае, если разрешение вашего телевизора 1280 на 720 или 1920 на 1080 piх. Если же размер экрана вашего телевизора другой, к примеру 1400 на 900 piх., то он может и не загореться.

Но не все так плохо, видео карту в данном случае все же можно настроить. В этом случае мы сделаем дополнительное подключение к компьютеру при помощи VGA- или DVI разъемов. Телевизор при этом даст картинку, благодаря чему мы настроем при помощи драйвером видео карты нужное нам разрешение.

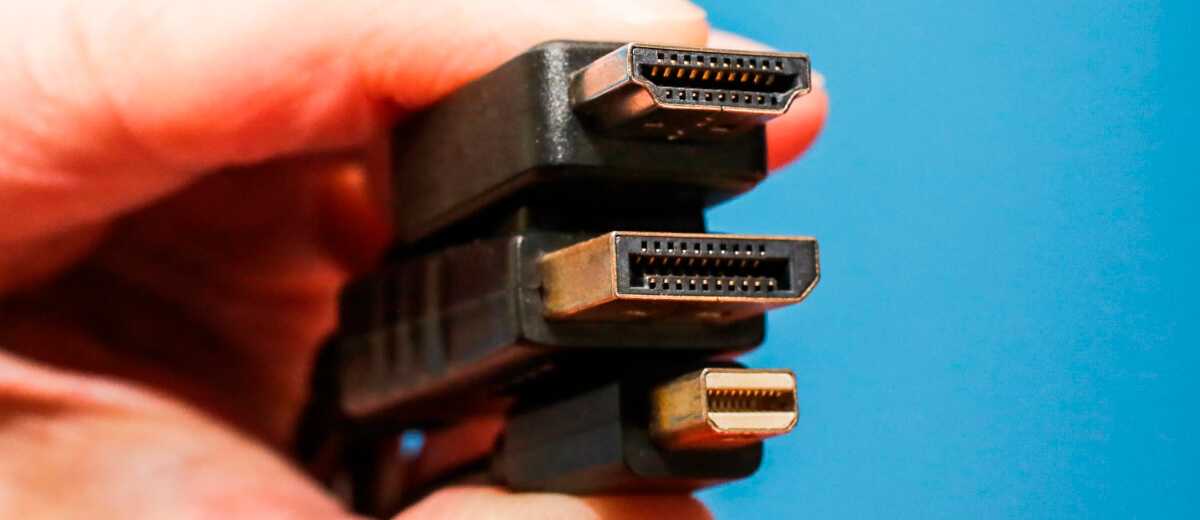

В чем разница между HDMI, DisplayPort, DVI и VGA

Если вы только недавно стали счастливым обладателем новенького игрового монитора или телевизора и не можете разобраться в различных портах и разъемах, которые расположены на задней панели устройства, то не беспокойтесь, поскольку в данном гайде мы расскажем о каждом из них, назовем все отличия, преимущества и недостатки.

После прочтения статьи вы наверняка будете знать, какие кабели и порты можно использовать, а какие – лучше избегать. Кроме того, мы поможем правильно подключить дисплей в кратчайшие сроки, чтобы вы могли как можно скорее насладиться наилучшим качеством изображения.

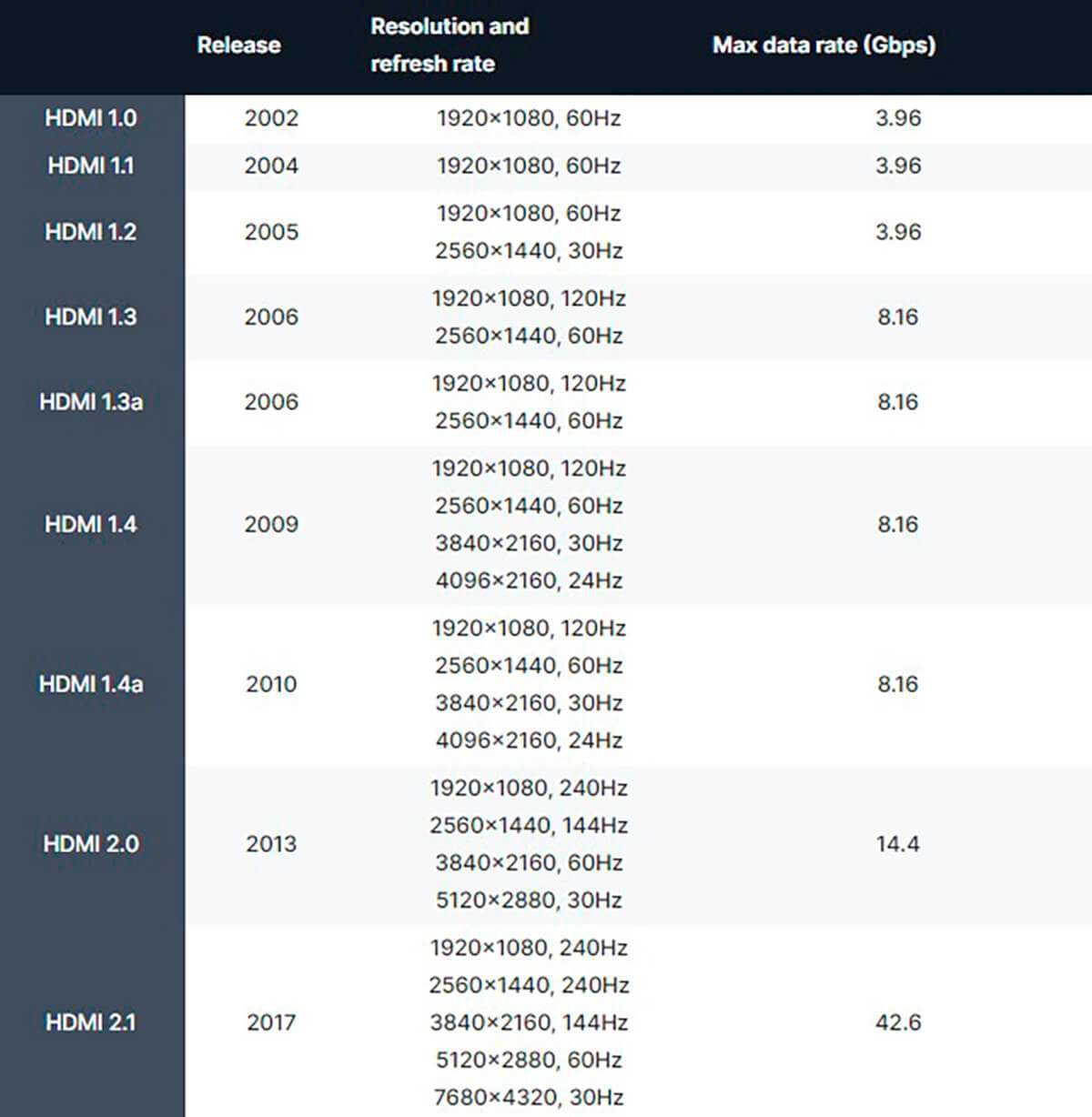

Интерфейс для мультимедиа высокой чёткости, в простонародье называемый HDMI, является самым универсальным и распространенным разъемом, который можно найти в большинстве современных девайсов. Он доступен во всех телевизорах, мониторах и видеокартах, но не все из них одинаково эффективны, поскольку существует несколько спецификаций, самые популярные из которых мы опишем ниже:

HDMI 1.4 – самая распространенная спецификация для дисплеев, не поддерживающих 4K. Он может обеспечить разрешение экрана до 2560 × 1600 при частоте 75 Гц, а также 144 Гц при 1920 × 1080, что очень популярно среди любителей соревновательных игр.

HDMI 1.3 также поддерживает 144 Гц при 1080p, но более старые версии HDMI (от 1.0 до 1.2) способны работать с максимальным разрешением 1920 × 1200 при 60 Гц.

Следовательно, все современные дисплеи имеют как минимум HDMI 1.4, которая может похвастаться поддержкой многоканального звука, может передавать данные Ethernet и обеспечивать превосходную глубину цвета. Кроме того, присутствует и совместимость с 4K, но только до частоты в 30 Гц. HDMI 1.4 не поддерживает сверхширокое видео 21:9 и стереоскопический 3D формат.

Именно здесь в действие вступает HDMI 2.0 – спецификация еще больше увеличивает глубину цвета и добавляет плавность за счет частоты в 60 Гц. Также добавлена поддержка формата изображения 21:9 и стереоскопического формата 3D. HDMI 2.0 выдает разрешение 1440p при 144 Гц и 1080p при 240 Гц. Обе версии 1.4 и 2.0 поддерживают технологию адаптивной синхронизации, то есть FreeSync от компании AMD.

HDMI 2.0a поддерживает HDR (расширенный динамический диапазон), а HDMI 2.0b – расширенный формат HDR10 и стандарт HLG.

Выпуск пока что последней спецификации HDMI 2.1 состоялся в 2017 году. Она добавила поддержку динамического HDR, 4K разрешения при частоте 120 Гц и даже 8K при 120 Гц – это пригодится, если вы решите обзавестись некстген-консолями. Динамический HDR и обновленная технология адаптивной синхронизации (FreeSync 2) работают со стандартными кабелями, в то время как для 4K и 8K при 120 Гц вам потребуются новые кабели 48G.

История появления DisplayPort и HDMI интерфейсов

Интерфейс мультимедиа высокого разрешения (High Definition Multimedia Interface или HDMI) был представлен миру в 2002 году. Он стал результатом совместно работы компаний Panasonic, Philips, Hitachi, Silicon Image, Sony и Toshiba. Ориентируясь на производстве потребительской электроники, они желали уйти от использования громоздких и не удобных в работе проводов типа «тюльпан». На сегодняшний день плод сотрудничества именитых гигантов полностью контролирует HDMI Licensing. А все производители обязаны платить роялти за использование этого разъема.

DisplayPort же является более новым стандартом, явленным миру в 2006 году. Он был создан и администрируется по сей день Video Electronics Standards Association (VESA). Эта ассоциация является объединением множества производителей. Целью создание нового интерфейса была замена устаревших стандартов VGA и DVI

И что немаловажно – использование DisplayPort не обязывает к выплате роялти

Расширение возможностей

Хороший вариант – использовать дополнительные возможности, которые открываются с современными системами телевизоров Smart TV.

Например, можно непосредственно на телевизионном экране просмотреть все файлы, которые хранятся на цифровом носителе. При этом открываются без затруднений не только простые носители, но и более сложные современные девайсы.

Выясним, в каких ситуациях чаще всего пользователи применяют подключение именно такого формата.

Здесь по праву лидирующие позиции занимают всевозможные проблемы с мониторами. К сожалению, они могут треснуть, разбиться, выйти из строя, перестать нормально работать по причине большого износа. Конечно, когда монитор уже не справляется со своими функциями, возникает необходимость срочного решения проблемы. Если есть телевизор, проще всего подключить компьютер к нему, применяя таким образом его экран вместо монитора.
Перегорание кабеля, предназначенного для монитора, тоже становится нередко причиной такой замены.
Изучение содержимого, цифровых материалов. Потребность может возникнуть, например, если отсутствуют некоторые опции. У некоторых не запущен видеодрайвер OpenGL, а из-за этого не получается выводить изображение на компьютер.
Трансляция. Удачный вариант, чтобы без проблем вывести изображений на экран телевизора, используя его в роли дополнительного устройства. Он может при этом располагаться в другом помещении.
Оптимальный комфорт при просмотре. Известно, что у многих компьютеров экран обладает разрешением 1600 на 2400 px, а при таких параметрах затруднительно смотреть в полноценном формате качественное видео.

Бесспорно, потребуется внимательно изучить методы подключения, подобрать для себя наиболее удобный. А потом уже останется только выполнить подсоединение, соблюдая все требования, тонкости алгоритма.

На завершающем шаге уместно позаботиться о дополнительной настройке изображения.

Разновидности и характеристики DisplayPort и HDMI

Для того чтобы понять, что лучше DisplayPort или HDMI и в чем разница между ними, необходимо углубиться в их характеристики.

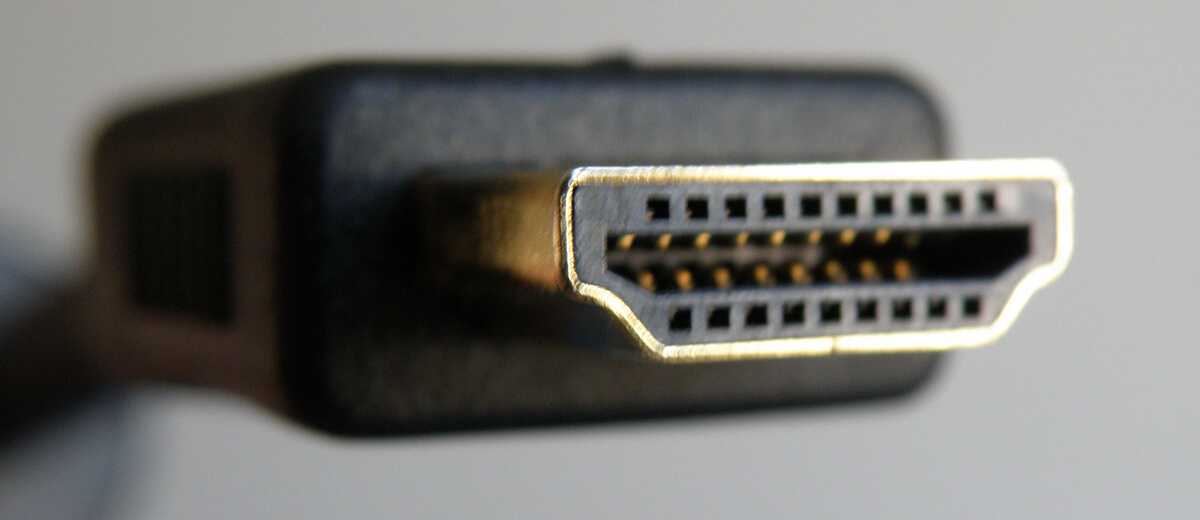

Характеристики HDMI

Данный порт имеет высокую пропускную способность. Это позволяет избежать сжатия данных при передаче. Что сохраняет высокое качество сигнала. Разъем HDMI оснащен 19 контактами и как правило представлен 3 размерами:

А (стандартный);
С (мини);
D (микро).

Благодаря им пользователи могут подключить к ТВ компьютер, ноутбук, игровую консоль, музыкальный центр и пр. Соединить монитор с системным блоком, телефоном или планшетом. Провести цифровое телевидение через ресивер или спутниковую приставку. И это далеко не все возможности данного интерфейса. А вот типы B и Е не часто находят применение в повседневной жизни.

Однако возможность передачи HDMI кабеля ограничена одним видео- и одним аудиопотоком. Проще говоря он связывает одно устройство с одним другим устройством. Также создает трудности обилие его разновидностей. В ближайшем будущем их станет аж целых 5. Но на сегодняшний день HDMI кабель представлен 4 типами:

Standard HDMI Cable. Бюджетный вариант, не позволяющий получить изображение (720 и 1080p) и звук высокого качества.
Standard HDMI Cable with Ethernet. Аналогичен предыдущему за исключением возможности создания высокоскоростного интернет-соединения до 100 Мбит/сек.
High speed HDMI Cable. Способен передавать видео с разрешением 1080p и 4K. Однако частота обновления в 24 Гц делает его мало пригодным для видеоигр.
High speed HDMI Cable with Ethernet. Поддерживает все технологические решения предыдущего типа. Но также дополнен возможностью создания высокоскоростного интернет-соединения до 100 Мбит/сек.

Материалы его изготовления представлены от меди до оптоволокна. А максимальная длина может превышать 100 метров.

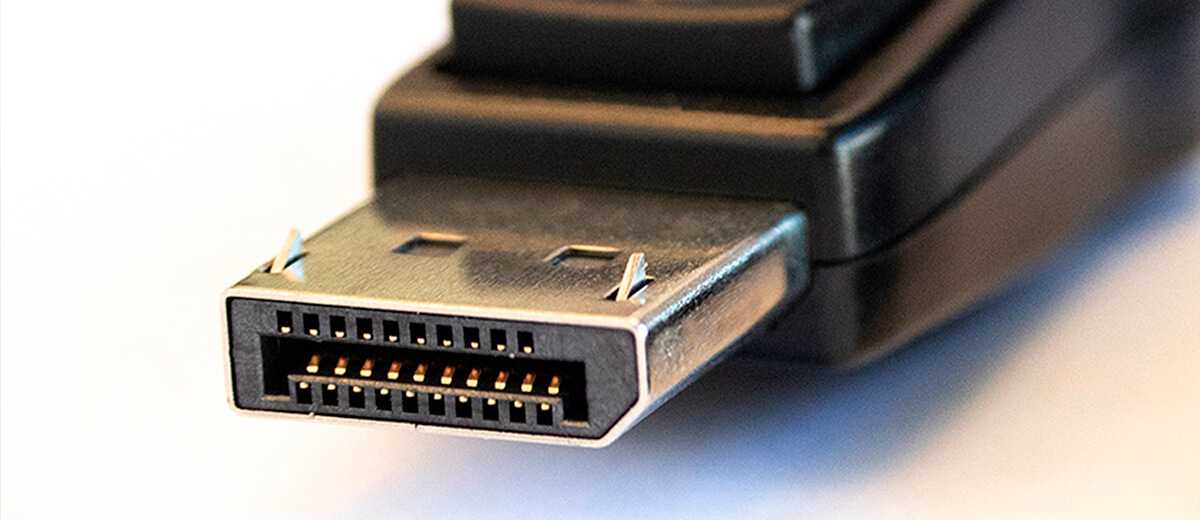

Характеристики DisplayPort

Продолжая разбираться в том, что лучше и в чем разница между HDMI и DisplayPort, обратимся к характеристикам последнего. В первую очередь кабель был создан для работы с персональным компьютером. Он обеспечивает достаточно мощный канал для передачи видео высокого разрешения (до 3840х2160 пикселей). А также многоканального цифрового звука. Однако в отличие от HDMI, DisplayPort не поддерживает передачу данных Ethernet и технологию Audio Return Channel.

С кабелем DisplayPort не может возникнуть путаницы, т.к. он бывает лишь одного вида. Единственное существующее различие – по типу разъема:

Полноразмерный у видеокарт и мониторов;
Мини для ноутбуков;
Микро у смартфонов и планшетов.

Основными областями применений данного кабеля являются:

Подключение ПК к цифровому телевизору;
Соединение ТВ и домашнего кинотеатра;
Одновременное подключение к ПК до 4 мониторов.

Последний пункт, безусловно, является характерным отличием данного интерфейса. Причем высокое качество данных сохраняется при их передаче на каждый из четырех мониторов.

А вот что действительно способно повлиять на качество картинки, так это длина самого кабеля. Так при использовании пассивного медного DisplayPort лучше выбрать тот, что не превышает трех метров. Это позволит максимально сохранить параметры изображения. Хотя на практике это значение доходит и до 15 метров. А при использовании активного оптоволоконного дисплейного кабеля можно рассчитывать более чем на 100 метров.

HDMI (High Definition Multimedia Interface)

Свои стандарты существуют даже при подключении экрана к компьютеру. Что же все-таки лучше, HDMI или DVI? Однозначно лучше сделать выбор в пользу HDMI. Неоспоримое лидерство данного интерфейса связано с тем, что многие современные компании-разработчики используют по умолчанию именно его. На сегодняшний день HDMI является наиболее популярным типом интерфейса. Он применяется для подключения большинства телевизоров и мониторов. Однако применение HDMI не ограничивается только этими устройствами. При помощи HDMI можно подключать ноутбуки, планшеты, игровые приставки и мультимедийные плееры.HDMI уже успел стать стандартом по подключению техники для вывода изображения особо высокого качества.

Чтобы определиться с тем, что же все-таки лучше для монитора – DVI или HDMI, необходимо перечислить преимущества каждого из представленных типов подключения. Преимущества HDMI заключаются в следующем:

простота: изображение передается на экран посредством одного кабеля, что очень удобно и позволяет избежать использования кучи различных проводов;
благодаря HDMI можно легко и быстро преобразовать в цифровую форму всю развлекательную мультимедийную систему;
HDMI обеспечивает подключение множества устройств при помощи всего одного кабеля;
совместимость: каждая новая версия разъема поддерживается и взаимозаменяется предыдущими;
эффективность: пропускная способность соединения составляет 10.2 Гбит/с, что позволяет обеспечить передачу видеофрагментов с разрешающей способностью 1080. Благодаря этому можно смотреть фильмы по-настоящему высокого качества, используя HDMI. Особенно важен этот момент для геймеров, ведь благодаря высокому разрешению можно увеличить игровую скорость;
инновационность и интеллектуальность HDMI.

HDMI представляет собой полностью цифровой формат. Он не требует преобразования или сжатия изображения. Разработчики и производители разъема данного типа в максимальной степени ориентированы на потребителя. Двустороннее подключение обеспечивает полное взаимодействие устройств друг с другом. Этот интерфейс дает возможность в автоматическом режиме определять возможности каждого типа техники, чтобы корректировать все необходимые опции. HDMI позволяет управлять разрешением и соотношением сторон изображения. Также одной из новейших разработок является технология Consumer Electronic Control, которая позволяет при помощи одной кнопки управлять записью, воспроизведением и запуском серии команд.

Сравнение DVI и HDMI

Технология DVI постепенно начинает устаревать, поэтому пользователям при сборке ПК следует обращать внимание на оборудование, которое имеет более современные разъемы, но материнские и видео платы, оснащенные портом DVI, обычно стоят значительно дешевле. Если позволяет бюджет, то лучше останавливаться на более современных комплектующих

Типы HDMI-разъемов

В эти порты по умолчанию встроено 19 контактов. От вида разъема зависит его качество, но сам тип интерфейса отличается исключительно размером и устройствами, в которых он применяется. Ниже представлен краткий перечень типов с их характеристиками:

А – наиболее распространенный вариант, который считается самым крупным. Используется исключительно в габаритной технике: ПК, ноутбуках, телевизорах.
С – этот тип занимает намного меньше места, поэтому его можно часто встретить в планшетах и нетбуках.
D – используется в небольших устройствах, таких как планшеты и даже мобильные.
Е – применяется в автомобилях для подсоединения оборудования к бортовому ПК. Этот разъем имеет повышенную термо и влагоустойчивость.

Типы DVI-разъемов

В этих портах может быть от 17 до 29 контактов, от их количества зависит качество сигнала. На сегодняшний день известны такие типы разъемов:

А – устаревший порт, которые использовался для отображения картинки еще на старых экранах. В нем предусмотрено всего 17 контактов, а сигнал отображается с помощью специальной трубки, которая в принципе неспособна показывать высококачественное изображение. Помимо этого, используя этот разъем, можно существенно ухудшить качество зрения.
I – используется для передачи цифрового и аналогового сигнала. Оборудован 18 контактами, а так же имеет 5 дополнительных. Разработчики предусмотрели отдельную разновидность этого порта, которая оснащена 24 основными контактами и 5 добавочными. Такой разъем способен обеспечить отображение картинки в формате HD.
D – необходим для передачи цифровых данных. Стандартная разновидность имеет 18 контактов и 1 добавочный, а улучшенная – 24 контакта и 1 дополнительный. На сегодняшний день этот тип считается наиболее востребованным, так как позволяет выводить картинку в разрешении 1980×1200.

В HDMI-разъемах также есть типы, отличающиеся качеством передачи изображения и габаритами, но все они предназначены только для ЖК-мониторов. Подобное оборудование передает картинку значительно в более низком качестве.

Основные отличия

Оба кабеля функционируют по весьма схожей технологии, но при этом имеют целый ряд отличительных особенностей:

HDMI может работать только с цифровым сигналом, вне зависимости от используемого типа разъема. DVI-кабели могут поддерживать аналоговую передачу, цифровую и одновременно оба варианта. При использовании устаревших мониторов лучше выбрать DVI, а если оборудование поддерживает 4K, то HDMI.
DVI может работать в многопоточном режиме, что позволяет подсоединить к ПК сразу несколько экранов. При этом разрешение не должно превышать HD. HDMI поддерживает работу только одного монитора.
HDMI позволяет передавать аудио без гарнитуры, а для DVI потребуется приобретать дополнительно оборудование.

Отличаются и расстояния, на которые кабель может передавать сигнал. HDMI может быть сделан из разного материала, что позволяет работать на дистанции свыше 100 метров (оптоволокно). Обычные кабели делаются из меди, их длина редко превышает 20 метров, а частота для расширения Ultra HD находится в пределах 60 Гц.

DVI-кабели редко превышают длинной 10 метров, но в основном для личного использования большего и не требуется. Все они делаются из меди, а длина ни каким образом не оказывает влияния на качество картинки. Частота обновления монитора находится в пределах 22-165 Гц. Минимального порога будет недостаточно даже для просмотра фильма, а максимальный способен обеспечить бесперебойную работу игр на высоком качестве. Среднестатистическому пользователю обычно хватает 60 Гц.

При выборе разъема, лучше будет остановиться на HDMI, так как он отлично подходит для большинства современных устройств. Если же вы используете устаревшее оборудование, то предпочтительнее будет DVI. В любом случае, самый оптимальный вариант – приобрести комплектующее, в котором присутствуют одновременно оба разъема, а если вы планируете подключать больше двух экранов, то рассмотрите еще и DisplayPort.

Поддержка форматов звука ARC и EARC

Function	HDMI-ARC	HDMI-eARC
Cable Used	HDMI	HDMI with Ethernet
StereoSupport	Yes	Yes
Compressed 5.1	Yes	Yes
Uncompressed 5.1	No	Yes
Uncompressed 7.1	No	Yes
High Bitrate & object based up to 192 kHz, 24 bit (Dolby Atmos, DTS)	No	Yes
Maximum Audio Bandwidth	1 Mbit/s	37Mbit/s
Discovery	CEC	eARC data channel
eARC Capability	CEC	eARC data channel
Lip Sync Correction	Optional	Mandatory
TV Mutes &Controls Volume	Yes	Yes
Powering TV Powers Adio Device	Yes	Yes
ARC Fallback	No	Yes

В новом стандарте HDMI 2.1 появилось новое обозначение обратного звукового канала eARC. В чём отличие eARC, увеличена пропускная возможность порта HDMI и обратно стало возможным передавать не только звук 7.1 но и звук формата Dolby и DTS.

Примечание для поддержки всех функций стандарта HDMI 2.1 необходимо новый кабель стандарта 2.1

Современные подключения

По мере развития технологий появилась потребность в разработке таких типов подключения, которые не создавали бы ограничения или помехи в качестве передаваемого видео. Из таких можно выделить HDMI и DisplayPort, способные обрабатывать видео с более высоким разрешением, а также передавать аудио.

HDMI как самый распространенный и полезный порт

HDMI переводится с английского как «мультимедийный интерфейс высокой четкости» (High-Definition Multimedia Interface). Используется сейчас в телевизорах, ресиверах, игровых приставках, бытовых видеоустройствах и, конечно же, в ПК и последних моделях ноутбуков, у которых давно нет VGA-разъема. Коннектор удобный в использовании, более прочный, чем его предшественники, легко подключается к устройствам (по типу обычного USB) и состоит из 19 контактов.

HDMI со временем улучшался, но коннектор остался неизменным. С каждой версией увеличивалась пропускная способность. Также нет проблем с совместимостью, ведь по умолчанию технология работает на уровне самой высокой совместимой версии. Например, можно подключить устройство с портом HDMI 1.0 к устройству с поддержкой HDMI 2.0 с помощью кабеля второй версии, и подключение все равно состоится.

Желательно использовать кабель самой новой версии, ведь HDMI 1.0 появился в далеком 2002 году и основан на базе устаревшего DVI. Шнур способен передавать картинку с максимальным разрешением 1920х1200 при 60 Гц. С последующими версиями появилась функция передачи звука по HDMI-кабелю. То есть можно подсоединить ПК к телевизору или монитору со встроенными динамиками без подключения дополнительных аудиоустройств.

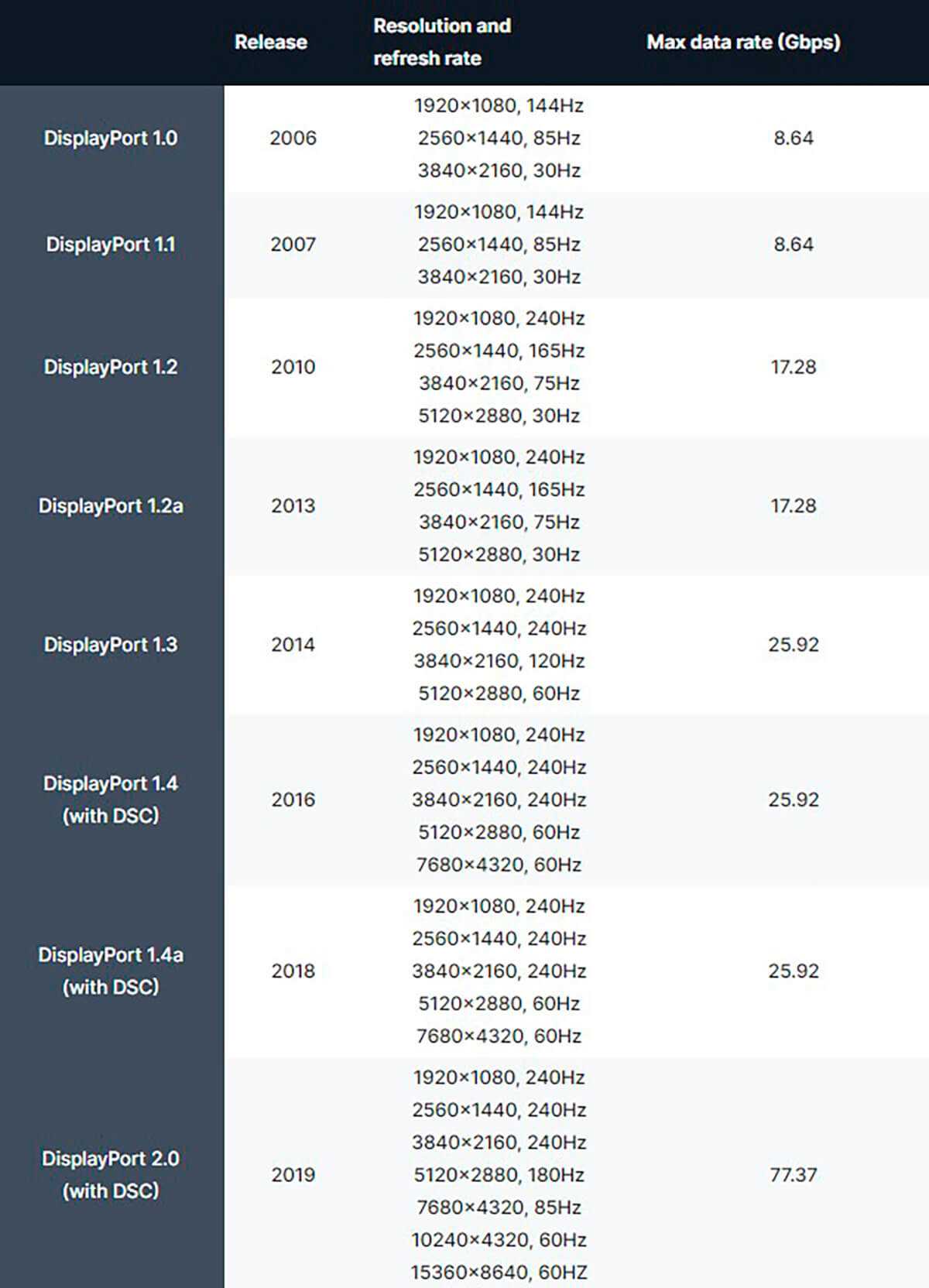

DisplayPort — технология, ориентированная на Mac и другие ПК

Можно сказать, что этот тип подключения не настолько широко распространен как HDMI, но создавался он совсем с другой целью. Да, он обладает теми же функциями, что и HDMI, но был выпущен позже — в 2006 году. Технология совместима как с HDMI, так и с DVI, и может работать через переходники под эти разъемы.

В то время как HDMI — это в первую очередь AV-интерфейс, поддерживающийся множеством мониторов, DisplayPort предназначен именно для компьютерных дисплеев. Разъем содержит 20 контактов, но по построению он очень похож на коннектор HDMI. Одним из главных достоинств DisplayPort является то, что можно с помощью одного подключения подсоединить несколько мониторов, чего нельзя сделать с HDMI. К сожалению, сейчас это невозможно осуществить в macOS.

На развитие технологии в некотором роде повлияла и компания Apple, предложив некоторые функции, чтобы улучшить цифровую передачу сигнала в Mac. Оригинальная первая версия работала на максимальной пропускной способности в 10,8 Гбит/с, имела эффективную общую скорость передачи данных в 8,64 Гбит/с, что позволяло воспроизводить видео в Full HD с частотой 144 Гц, разрешением 2560х1440 точек при 85 Гц и с разрешением 3840х2160 пикселей при 30 Гц.

Версия 1.1 сильно не изменилась, но появились такие фишки как использование оптоволоконного соединения, чтобы можно было подключаться с помощью длинных кабелей без ухудшения качества картинки. Также была включена поддержка HDCP.

К 2010 году появилась версия DisplayPort 1.2, которая принесла с собой увеличенную общую скорость передачи данных до 17,28 Гбит/с. Это позволяло обрабатывать видео Full HD при частоте 240 Гц, 2560х1400 точек при 165 Гц, 4К-разрешение при 75 Гц и 5120х2880 при 30 Гц. Также была включена поддержка разъема Apple Mini DisplayPort — мини-версия прежнего коннектора специально для компьютеров Apple.

Разъем DVI-I

DVI-I (I – от слова Integrated, совмещенный) – это версия интерфейса DVI, которая совмещает в себе цифровую и аналоговую передачу сигнала. Фактически, разъем DVI-I представляет собой слияние аналогового DVI-A и цифрового DVI-D. Если на видеокарте есть DVI-I выход, то это означает, что к ней можно подключать как аналоговые мониторы (например, по DVI-A или VGA кабелю), так и цифровые мониторы (например, по DVI-D или HDMI кабелю). DVI-I – это универсальное решение, которое открывает максимально широкие возможности для подключения монитора к видеокарте компьютера.

Также, как и DVI-D, в цифровом варианте DVI-I есть два режима работы, которые различаются поддерживаемым разрешением. Это Single link или одинарный режим, который поддерживает разрешения до 1920×1080 (75 Гц) или 1920×1200 (60 Гц), и Dual Link, который поддерживает разрешения до 2560×1600.

Разъем DVI-I.

Если видеокарта оснащается разъемом DVI-I, то способ подключения зависит в основном от возможностей монитора. Если у вас монитор с цифровым DVI-D входом, то вы можете подключить его при помощи обычного DVI-D кабеля (Single Link или Dual Link). Также к такому разъему можно подключить переходник на HDMI, после чего подключить монитор с помощью HDMI-кабеля. В общем, все как в случае с DVI-D.

Если же на мониторе есть только аналоговый вход (например, только VGA), то вы можете подключить к DVI-I переходник на VGA, после чего подключить монитор с помощью обычного VGA-кабеля.

Переходник с DVI-I на VGA.

Также в продаже есть кабели с интегрированным переходником. У таких кабелей с одной стороны DVI-I для подключения к видеокарте, с другой стороны VGA для подключения к монитору. Такие кабели также отлично работают.

Кабель с DVI-I на VGA.

В прошлом DVI-I являлся основным разъемом и им оснащались почти все выпускаемые видеокарты.

Видеокарта GeForce GTX 980 Ti с DVI-I.

Но, сейчас DVI-I практически не встречается, так как был полностью заменен на DVI-D, HDMI и Displayport.

DisplayPort или HDMI: что выбрать?

Теперь, когда стало понятно в чем разница между HDMI и DisplayPort, нужно разобраться, какой из них лучше. И тут, забегая вперед, скажу, что однозначного ответа на этот вопрос нет.

Оба кабеля обеспечивают передачу данных высокого качества. Однако HDMI способен дополнить это поддержкой интернет соединения. Да и с длиной кабеля у этого интерфейса дела обстоят проще. Но в то же время DisplayPort, в отличие от своего «коллеги», способен обеспечить трансляцию сразу на 4 монитора. И тут уже вывод напрашивается сам собой.

HDMI лучше выбрать при необходимости более удаленного подключения. Например, цифровое ТВ. Да и его распространенность на потребительской электронике иногда просто не оставляет выбора. А вот для DisplayPort лучшим вариантом будет соединить ПК и монитор, который традиционно находятся где-то неподалеку. Тоже касается и подключения ноутбука. А наличие массы недорогих переходников позволяет проявить небывалую гибкость при работе с различными мониторами.

DisplayPort не вытеснит с рынка HDMI. Да и обратная ситуация представляется маловероятной. И несмотря на что у них есть моменты конкурентной борьбы, они все же в большей степени дополняют друг друга. Остается только надеяться, что производители техники, которые зачастую считают достаточным оснастить устройство только интерфейсом HDMI, пересмотрят свои взгляды. А DisplayPort будет радовать более широкую аудиторию пользователей.

Вывод

Как же сделать правильный выбор: Display Port, DVI, VGA или HDMI? Что лучше использовать для подключения монитора? Прежде всего, необходимо обозначить назначение интерфейса для конкретного типа подключения. HDMI на сегодняшний день является универсальным интерфейсом, поэтому лучше будет использовать его. Такой тип подключения подойдет и для компьютера, и для телевизора. Если же для пользователя многофункциональность не важна, то для подключения персонального компьютера неплохим выбором станет Display Port. Сегодня данный разъем поддерживается и используется большинством производителей компьютерной техники. А вот разъемы VGA и DVI уже можно считать устаревшими. Но несмотря на это, они все равно являются проверенными типами подключения и найдут свое распространение. Наиболее технологичными, перспективными и инновационными все же являются разъемы HDMI и Display Port.
