Характеристики сплиттеров
При покупке антенного разветвителя особое внимание надо обратить на его характеристики, от которых зависит качество изображения и звука телевизионных приёмников, подключенных к нему. Помехи или нечеткое изображение нивелируют все удовольствие от просмотра телепрограмм
Следует учитывать несколько важных факторов.
Пропускная способность
Этот параметр определяет диапазон частот, в котором может работать устройство. Каждому номеру телевизионного канала соответствует определённый участок частот телевизионного сигнала, в пределах которого осуществляется вещание.
Величина частоты постепенно увеличивается по мере увеличения номера телевизионного канала. ГОСТ предусматривает наличие 60 каналов. Зарезервировано ещё 9 каналов, расположенных на самых высокочастотных участках диапазона. В интернете можно найти таблицу соответствия частот номерам каналов, принимаемых телевизором.
Уровень затухания
Параметр определяет величину, на которую уменьшается сигнал при прохождении его через делитель. Величину затухания можно узнать, изучив этикетку на корпусе сплиттера телевизионного. Уровень затухания измеряется в децибелах (дБ). Считается, что для антенного разветвителя на два телевизора затухание 3—3,5 дБ является допустимой величиной. На величину этого параметра влияет правильный расчёт величин элементов его внутренней схемы и использование устройств, повышающих защищённость устройства от внешних электромагнитных излучений. Большое влияние оказывает качество монтажа.
Наличие высокочастотного усилителя
Делитель антенный делит входной сигнал на величину, зависящую от количества потребителей, которые подключены к его выходным разъёмам. Если делитель имеет не задействованные в текущий момент выходы, то к ним надо подключить нагрузку, величина сопротивления которой равна величине волнового сопротивления антенного коаксиального кабеля. Для бытовых телевизоров эта величина составляет 75 Ом. Таким образом, величина уровня затухания антенного делителя будет такой, какая указана в паспорте на него. Если этого не сделать, то она возрастёт, что, в свою очередь, может привести к снижению качества изображения.
Если количество выходов у делителя велико, а уровня входного сигнала недостаточно для удовлетворительного приема, необходимо купить делитель антенный со встроенным высокочастотным усилителем телевизионного сигнала. Элементы усилителя (транзисторы) для работы требуют подключения внешнего питания. Обычно это розетка квартирной сети переменного тока.
Этот встроенный усилитель компенсирует потери, связанные с перераспределением мощности входного ТВ-сигнала между потребителями. Кроме того, усилитель компенсирует затухание сигнала в телевизионных кабелях, которые будут проложены для подключения новых телевизоров.
Как выбрать нужный делитель сигнала
Когда в доме есть один телевизор, пользователю для просмотра любимых программ нужно просто подключить антенну ДМВ. В случае с более старыми моделями понадобится специальная приставка, так как встроенный декодер присутствует в основном в ТВ-приемниках, выпущенных после 2010 года. Когда возникает необходимость подключения второй панели, на помощь приходят специальные устройства – сплиттеры. Их выбор требует соблюдения определенных правил, поскольку если подобрать неправильное изделие, можно вообще остаться без любимых каналов.
Существуют делители питания от антенны к ТВ-приемнику, которые используются для наземного цифрового вещания, а есть специальные изделия для спутниковых тарелок. Вторые отличаются по техническим характеристикам, их рабочий частотный диапазон варьируется от 5 до 2400 МГц. С точки зрения электрических параметров, сплиттеры делятся на два типа: пассивные и активные. Первый тип используется для простого разделения сигнала, но его главное преимущество в том, что не требуется внешний источник питания. Перед тем как приобрести подобное изделие, следует рассчитать мощность входящего сигнала. Если ее будет недостаточно, качество картинки пострадает. Активный разветвитель по конструкционным особенностям практически идентичен с пассивным, но внутри него имеется усилитель. Задача активного компонента состоит в компенсации потери качества из-за подключения второго телевизора.
При покупке сплиттера первое, на что рекомендуется обратить внимание, – это количество выходов. В продаже имеются изделия с количеством портов от 2 до 16
На корпусе прибора должен быть указан рабочий частотный диапазон. Для распределения сигнала в формате DVB-T2 достаточно диапазона от 5 до 860 МГц. Также стоит обратить внимание на несколько факторов:
- Уровень затухания. Данные параметры также указываются на корпусе изделия, а измеряются они в децибелах. Рекомендуется выбрать делитель, у которого данное значение находится на минимальной отметке.
- Выбирая между активным и пассивным сплиттером, необходимо вначале изучить характеристики антенны. Если сигнал требует усиления, стоит заранее позаботиться о том, чтобы рядом с изделием была электрическая розетка.
- Приборы могут отличаться и по методу подсоединения проводов. В продаже есть изделия с зажимами винтового типа, коаксиальными соединениями, разъемами для резьбы и прочие.
Для некоторых пользователей важны и эстетические характеристики делителей. Кто-то выставляет устройство напоказ, другие абоненты находят для него неприметное место. В некоторых случаях потребители выбирают приборы настенного типа, для них нужно покупать специальные кронштейны.
Сплиттеры и разделители для ТВ
Сами устройства выглядят очень просто, но есть некоторые особенности, с которыми покупатели должны быть знакомы прежде, чем сделать покупку. В этом руководстве будет подробно описаны основы использования ТВ сплиттеров и разделителей, в том числе и объяснение, как они работают, какие типы существуют и принципы работы. Это гораздо более практично и гораздо дешевле, чем вызов электрика для установки совершенно новой розетки. Есть и другие случаи, когда пользователь может комбинировать различные телевизионные сигналы, чтобы их подключить к одному телевизору.
Основные виды устройств для работы с телесигналом:
- Сплиттер телевизионный.
- Сумматоры.
Что такое делитель для антенны
Как следует из названия, разветвитель для антенны – это устройство, состоящее из компактного металлического корпуса с несколькими кабельными разъемами, которое служит для распределения сигнала на несколько приёмников. Не все разветвители выполняют одинаковую функцию, поэтому их объединяют в группы.
Делители (сплиттеры)
Делители для телевизионного кабеля
Равномерно распределяют телесигнал на нужное количество выходов. Незаменимы в домашней кабельной разводке. Наиболее востребованный тип телевизионных аксессуаров среди потребителей. Основные делители которые можно встретить в магазинах.
- От 5 до 1000 мГц – используются для аналогового кабельного и наземного цифрового телевидения.
- От 5 до 2400 мГц (с проходом питания) – используется в основном для спутникового тв.
Ответвители
Ответвитель (ТАР)
Иногда сигнал требуется поделить так, чтобы его основная часть была направлена на один выход (OUT), а небольшая оставшаяся часть – на отвод (TAP), где сигнал будет значительно слабее, чем на основном выходе, куда попадает его основная часть. В дальнейшем к этому основному выходу может быть подсоединён такой же ответвитель, и качество сигнала при этом не будет утеряно. Этот вид делителей применяется в ежедневной практике у провайдеров кабельного ТВ при обустройстве многоквартирных телесетей. По этому же принципу работает блокиратор диапазонов или кабельная заглушка – разновидность ответвителя, что бывает полезно при разделении бесплатных и платных каналов.
Сумматоры (диплексоры)
Сумматор (diplexor)
Практический интерес представляет антенный делитель, способный проводить сигнал в обратном направлении и, таким образом, его суммировать. Сумматоры умеют смешивать сигналы от нескольких волновых приёмников с разными частотными характеристиками в один кабель. То есть можно суммировать спутниковое и кабельное или цифровое телевидение.
Вас может заинтересовать: Как установить антенну
Как подключить два телевизора к одной антенне
Схема подключения через делитель
Схема подключения через конвертер
Телевизионный сплиттер
Другие названия устройства: кабельный разветвитель, делитель, КРАБ
Суть метода: разделение сигнала из одного кабеля по двум кабелям.
Важно помнить, что при выборе этого метода качество сигнала может ухудшиться, что повлияет на изображение и звук телепередач. Поэтому выбирая подключение 2-х телевизоров через делитель, будьте уверены в достаточной силе исходного сигнала
Если вы подключаете 3 и более телевизора, используйте усилитель сигнала (устанавливается на кабеле рядом с антенной).
Кабельный разветвитель нельзя использовать, если спутниковый оператор для разных каналов использует разную поляризацию (например, Триколор). В этом случае подключайте конвертер с двумя выходами.
Использование разделителей в квартире
Необходимо обратить внимание на расположение устройств внутри квартиры. Правила установки зависят от структуры соединения
Она может быть равновесной или неравновесной. Сказанное удобно пояснить на следующем примере.

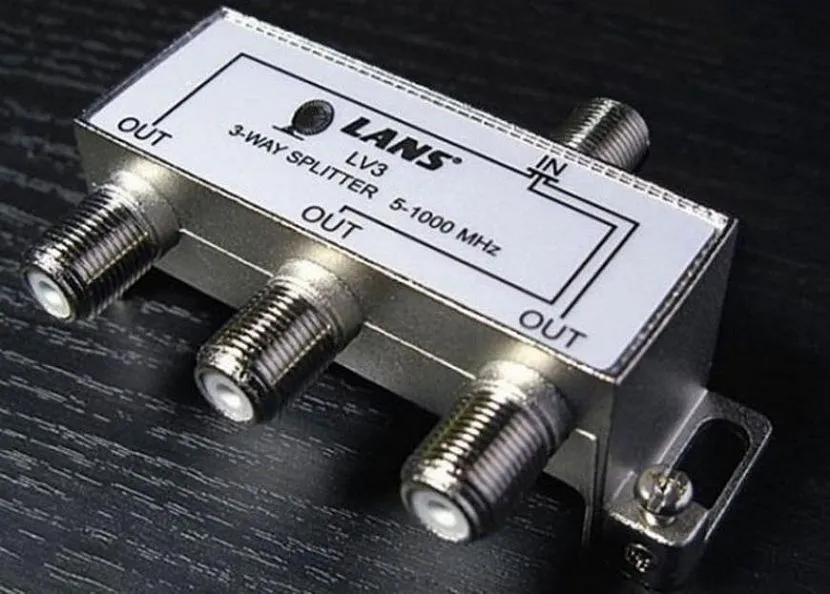

Сплиттер для подсоединения трёх телевизоровИсточник paes250.ru
В квартиру телевизионный сигнал поступает по одному кабелю. Приёмники находятся от него на одинаковом расстоянии. В этом случае можно использовать простой делитель. Который разделит входной сигнал на несколько одинаковых.
Если телевизоры находятся на различном расстоянии от входного кабеля, то соединения будут иметь различную длину. Таким образом на ближний сигнал будет наиболее качественным, а на наиболее удалённый — наименее. Здесь имеется неравновесная структура.

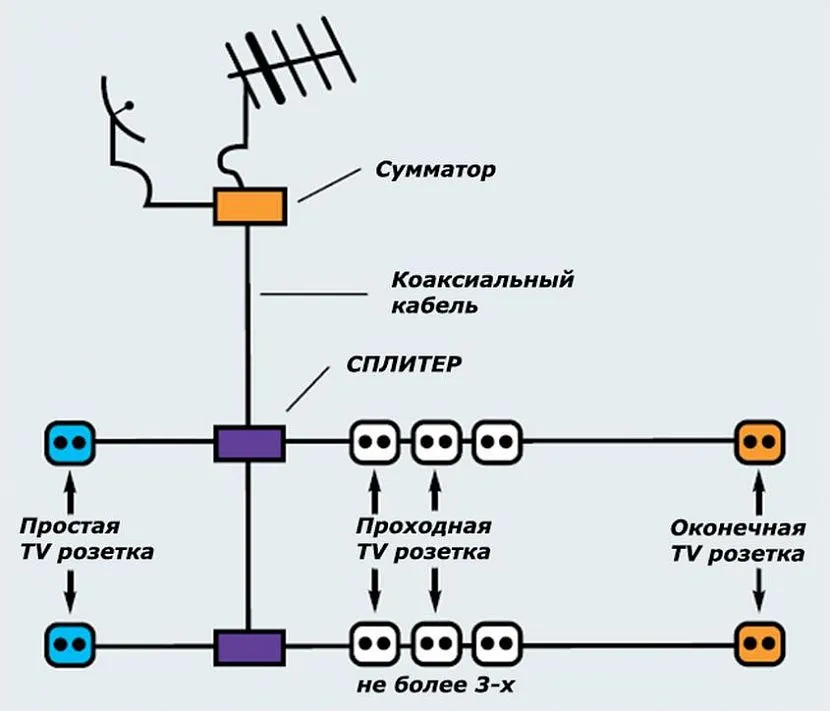

Схема использования ТВ разветвителейИсточник 220v.guru
В этом случае используют ответвитель, который разделит сигнал на два, один из которых мощный, а другой относительно слабый. Последний предназначен для ближайшего телевизионного приёмника, а другой — для следующего ответвителя. Такая схема позволит получить максимальное качество видео и аудио на всех имеющихся устройствах. Разветвители позволят осуществить перераспределение мощности входного сигнала.
При использовании сплиттера необходимо выбрать для него подходящее место
Важно, чтобы длина кабелей была минимальной. При использовании трёх или большего количества телевизоров ожидается, что сигнал станет достаточно слабым
Это позволит смотреть аналоговые каналы, но не цифровые.

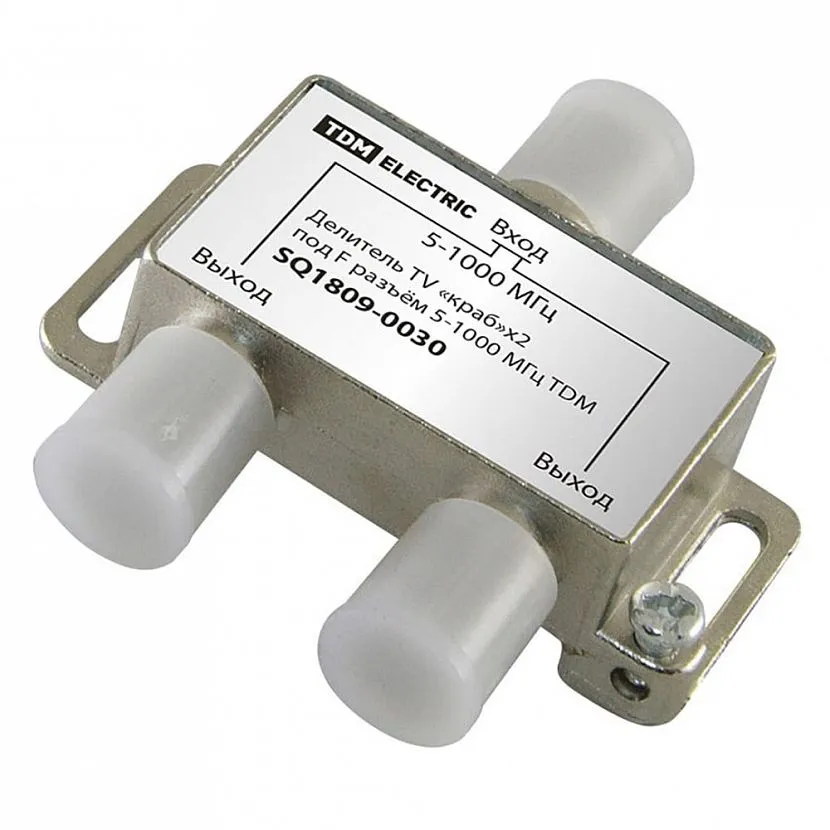

Антенный делитель на два входа с заглушкамиИсточник арт-лига.рф
Для последних высокое качество сигнала имеет решающее значение. В этом случае рекомендуется использовать воспользоваться активным разветвителем. Он позволит усилить входной сигнал в необходимой степени. Нужно учитывать, что усиление сигнала можно делать также сразу после антенны.
Чем больше выходов у делителя, тем сильнее будет затухание. Поэтому не рекомендуется приобретать прибор, в котором больше гнёзд для подсоединения, чем необходимо. Если имеется только два телевизора, не советуют брать устройство на 3 или большее количество телевизионных приёмников. При его использовании может происходить не только ослабление сигнала, но и двоение изображения. Последнее связано с наличием пустых разъёмов. Чтобы избежать появления такого эффекта, на свободный разъём ставят заглушку с сопротивлением 75 Ом, который имитирует подключённую нагрузку.

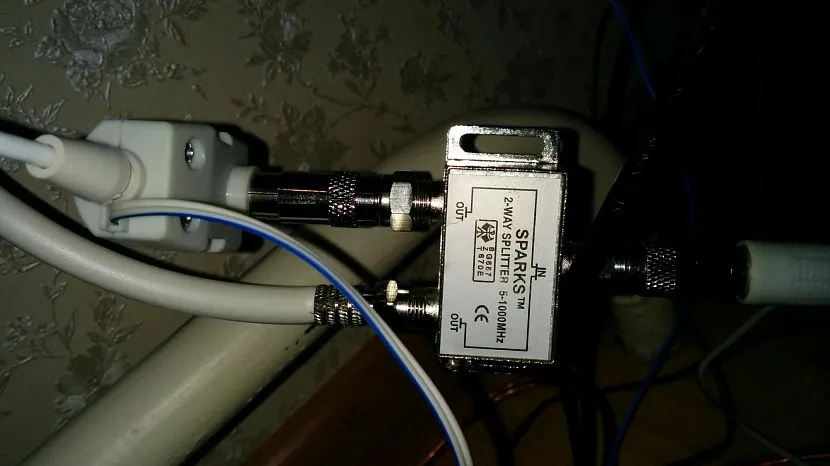

Подключение ТВ сплиттераИсточник stroy-podskazka.ru
Выбираем кабель для своих нужд
Рассмотрим каждый популярный телевизионный кабель для цифрового телевидения. Какой лучше будет для ваших нужд, определять вам.
RG-6U
Это оптимальный кабель в соотношении цена/качество. Он имеет стальной проводник сечением от 0,724 мм2 до 0,816 мм2 (зависит от производителя), покрытый медью. Наружная изоляция выполнена из ПВХ, а внутренний диэлектрик из полиуретана толщиной до 4,7 мм. Общий диаметр кабеля составляет в среднем 6,6 — 6,8 мм.
Отметим, что кабель RG-6U обладает неплохой гибкостью, поэтому им удобно выполнять угловые повороты. Также он имеет относительно низкую степень затухания сигнала в районе 9,2 дБ на 100 м кабеля — это лучше, чем у младшего предшественника RG-59, хотя цена на них приблизительно одинаковая.
Единственным минусом является невысокая плотность наружной изоляции из ПВХ, которая довольно быстро портится под действием факторов внешней среды. Именно поэтому кабель лучше использовать для прокладки внутри дома.
Средняя стоимость: 9 – 20 рублей за 1 м.
РК-75
Это российский аналог кабелю RG-6U. Он имеет огромное количество разновидностей по сечению проводника, оплетки и изоляции. Сечение жилы лежит в диапазоне от 0,75 мм2 до 1,63 мм2. Для присоединения телевизора к антенне на расстоянии до 30 м вполне подойдет кабель с сечением 0,75 – 0,9 мм2. Более толстый кабель стоит брать только для спутникового телевидения.
Наружная изоляция изготавливается из поливинилхлорида, а оплетка из медной луженой проволоки. Отметим, что все типы РК-75 способны выдерживать температурный режим от -60°С до +60°С, и отлично справляются с влиянием влаги и ультрафиолета, поэтому его можно использовать для наружного монтажа. Величина изгибов должна быть не менее 30 мм — этого вполне достаточно для прохода большинства углов.
Средняя стоимость: 13 – 30 рублей за 1 м.
SAT-50
Творение итальянской компании Cavel отлично передает высокочастотные видео и аудио сигналы. Сечение медной жилы проводника составляет 1 мм2, что позволяет использовать кабель как для цифрового, так и для спутникового телевидения. Провод имеет экран в виде 64 алюминиевых нитей сечением 0,12 мм2 и двойного слоя фольги. Экран отлично блокирует помехи и улучшает передачу сигнала.
Коэффициент улучшения сигнала здесь составляет 60 дБ, а общая толщина провода 6,6 мм. Наружная изоляция отлично выдерживает УФ-лучи и осадки, поэтому можно монтировать кабель и за окном. Производитель заявляет, что срок службы кабеля 15 лет, однако по факту все зависит от условий эксплуатации.
Средняя стоимость: 30 – 50 рублей за 1 м.
SAT-703
Это старший брат SAT-50 и предназначен для прокладки на большие расстояния (от 50 м). Он имеет увеличенное сечение медной жилы в 1,13 мм2 и качественную систему экранирования, состоящую из медной луженой проволоки и двойным слоем фольги. Коэффициент усиления сигнала составляет 80 дБ, что позволяет практически не терять качество сигнала даже при больших участках кабеля между антенной и ресивером. Им можно подключать несколько телевизоров к одной антенне через разветвитель.
Благодаря вспененному диэлектрику кабель имеет малое затухание. Его вес составляет 3,95 кг на 100 м — примерно на 0,5 кг больше, чем у SAT-50. Величина изгибов SAT-703 должна составлять не менее 43 мм. В большинстве своем он предназначен для прокладки в экстремальных условиях за окном. В помещении его укладывать нецелесообразно из соображений экономии.
Средняя стоимость: 35 – 60 рублей за 1м.
DG-113
Кабель изготавливается компанией Cavel и предназначен для подключения, цифрового, кабельного и спутникового телевидения. Считается лучшим по передачи сигнала, так как коэффициент усиления здесь 90 дБ благодаря улучшенной конструкции экрана из луженой меди и двойной фольги. Диаметр медной жилы здесь такой же, как и у SAT-703 – 1,13 мм2. Отметим, что вспененный диэлектрик сверху покрыт тонким углеводородный слоем (PIB), который улучшает влагозащитные свойства. Наружная же изоляция стойка к воздействию ультрафиолета и не трескается с течением времени.
Общая толщина кабеля составляет 6,6 мм, поэтому подходит для стандартных 6-миллиметровых F-разъемов. Производитель заявляется о сроке службы изделия минимум 15 лет. Кабель DG-113, как и SAT-703, лучше использовать для наружной прокладки, а для внутренней использовать другой подешевле
Прокладка такого провода на большие расстояния выльется в немалую сумму, поэтому если хотите сэкономить, то лучше обратить внимание на более дешевые аналоги
Средняя стоимость: 55 – 70 рублей за 1 м.
Какие бывают делители сигнала
Антенные разветвители – это устройства, с помощью которых телевизионный сигнал делится между двумя или большим количеством устройств. Они также известны под названием «крабы», но это общее понятие, поскольку существует не один вид разветвителей.
Для равномерного распределения между несколькими бытовыми приборами используются сплиттеры. Если изучить их конструкционные особенности, стоит отметить один вход и как минимум два выхода. Подобные изделия могут быть оснащены электронной платой, благодаря которой происходит увеличение мощности. При подключении антенны к двум телевизорам стоит учесть, что качество изображения может снизиться. Для размножения сигнала рекомендуется использовать антенны, оснащенные активным компонентом. Комнатные приемные конструкции для подобных целей не подойдут. Для подсоединения одной антенны ДМВ к двум панелям помимо сплиттера понадобится 2 штекера, провод и около 5 F-разъемов
Если нужен ТВ делитель на 2 телевизора, при выборе изделия нужно обратить внимание на количество выходов, их также должно быть два. Если их будет больше, потребуется дополнительно приобрести один или несколько балластных резисторов на 75 Ом
Подключение кабеля от антенны к двум ТВ-панелям выполняется согласно следующей пошаговой инструкции:
- Для сплиттера потребуется подобрать правильное местоположение. Рекомендуется, чтобы он находился на малом расстоянии от двух приборов, а кабель проложить к нему в свободном положении.
- После того как делитель сигнала будет установлен на подходящее место, подсоединить к нему провода. Этот процесс требует некоторых подготовительных мер. Кабель нужно зачистить у края до нужной длины, затем завернуть его оплетку. Если центральная жила выходит на расстояние примерно в 5 мм, ее следует накрутить на кабель с F-разъемом.
- Следующий шаг – подготовка двух проводов, которые будут идти к ТВ-панелям. Их нужно подготовить уже известным способом, после чего надеть на них штекеры и F-разъемы.
- Далее к сплиттеру подсоединяется кабель от антенной конструкции, а затем – отрезанные куски, вторые концы которых подсоединяются к телевизорам.
- После завершения данных действий необходимо подключить оба ТВ-приемника и проверить качество изображения. Если все было сделано правильно, картинка должна быть четкой.
Спутниковое телевидение на несколько телевизоров
Ресиверы для подключения двух телевизоров
Если одно из устройств имеет не только входное, но и выходное гнездо для антенны (не путать с гнездом модулятора – оно предназначено для подключения устройства к телевизору по высокой частоте), то можно к этому гнезду подсоединить кабель, который предназначен для соединения спутниковых антенн с ресиверами. Второй конец кабеля подсоединить к входному гнезду второго ресивера. Получится последовательное соединение конвертера и двух ресиверов. Если Вы принимаете кодированные каналы, то придется для каждого ресивера приобрести отдельную карточку и платить абонентскую плату. Кроме этого, при таком подключении не получится смотреть на одном ресивере каналы с вертикальной поляризацией, а на другом – с горизонтальной.
При таком подключении ведомый (второй) приемник нужно настроить таким образом, чтобы опция «Питание» была отключена. Иначе могут возникнуть проблемы при просмотре каналов.
Такой вариант подключения имеет смысл использовать тогда, когда пользователь хочет один телевизор использовать, к примеру, только для просмотра платных каналов, а другой – для бесплатных.
Установка на антенну 2-х конвертеров
Если установить на антенну 2 конвертера («головки»), то можно подключить их к двум разным ресиверам. Они будут работать независимо друг от друга.
Установка конвертера с двумя выходами
Другой вариант — конвертер с двумя выходами. Один из них может принимать каналы с вертикальной поляризацией, другой – с горизонтальной. Оба выхода нужно подключить к мультисвич, а от него протянуть параллельные кабели к телевизорам. На любом из них можно будет смотреть каналы, которые транслируются в любой поляризации. Все требуемые переключения автоматически сделает мультисвич. Но для каждого ресивера будет нужна отдельная карточка и абонентская плата.
Если хотите использовать один ресивер и одну карточку, а ресивер имеет модулятор высокой частоты, то нужно подключить выход модулятора к двум телевизорам через разветвитель, который предназначен для наземных антенн. Оба телевизора нужно настроить на канал спутникового ТВ, который транслирует модулятор. При переключении канала на ресивере он одновременно будет сменяться на обоих телевизорах.
Можно подключить один телевизор по низкой частоте (для этого понадобятся разъемы RCA или SCART), а второй – по высокой (например, через модулятор). Результат будет таким же, но при таком подключении к первому телевизору можно будет подключить обычную комнатную или наружную антенну, и независимо принимать эфирные каналы. А если один телевизор подсоединить через RCA, а второй – через SCART, то можно будет смотреть каналы от обычной антенны на обоих телевизорах.
Можно подключить спутниковое телевидение на два телевизора и через один ресивер. В этом случае первое устройство при помощи «тюльпана» подключается к первому телевизору, а ВЧ-модуль подключается ко второму выходу на тюнере, который предназначен для подключения других мониторов.
Особенности подключения к спутниковой тарелке
Подключить два и более телевизоров к спутниковой тарелке тоже можно.
Первый способ. Убедитесь, что ваш конвертер антенны имеет два выхода и к каждому из них можно что-то подключить. В противном случае потребуется докупить делитель мультисвич. К нему подключается оба выхода конвертера, а уже он сам раздает сигнал на несколько устройств
Обратите внимание, что придется платить за каналы для каждого подключенного телевизора
Второй способ. К спутниковой тарелке можно подключить два конвертирующих блока. Таким образом, вы сможете подключить к каждому по устройству. Но и здесь не все так просто: вы не сможете принимать каналы с одного и того же спутника, если используете два конвертера. Отказываться от этого способа из-за этого минуса не стоит, потому что в зоне приема вы сможете без проблем найти еще один спутник для приема.
Могу ли я подключить два телевизора и смотреть на них разные программы?
Да, можете. В статье написано подробно, как следует их подключать.
А три телевизора?
Можете, но учтите, что каждое новое подключенное устройство ухудшает качество сигнала. Иногда лучше поставить вторую антенну, а не подключать третий и четвертый телевизоры к одной.
Смотрю в интернете варианты делителей. Какой лучше выбрать: активный или пассивный?
Все зависит от того, какой у вас сигнал. Проверьте его обязательно. Если мощность больше 70%, то хватит и пассивного делителя, если меньше – лучше взять активный.
А если у меня спутниковое ТВ, то я могу подключить два телевизора?
Да, можете, но у такого подключения есть свои особенности. Подробнее описано в статье.
Как правильно выбрать разветвитель для ТВ
Покупая разветвитель телевизионной антенны, первое, на что необходимо обратить внимание – это количество портов-выходов. Если в доме три телеприёмника, к которым вы хотите подвести телесигнал и разделить его, то, конечно, понадобится разветвитель с тремя выходами
Это его основная визуальная характеристика и вы вряд ли ошибётесь. Разумным решением станет покупка делителя с дополнительным выходом, так сказать на перспективу.
Отечественные и зарубежные производители поставляют на рынок массу сплиттеров от двойного делителя до 16-типортового. Их корпус содержит маркировку с указанием рабочего частотного диапазона и обозначение входов и выходов. Уточните, поддерживает ли выбранный микроприбор необходимые частоты? Наиболее распространённым рабочим диапазоном является 5-860 МГц, что позволяет легко распределять телевизионный сигнал формата DVB-T2, сохраняя качество эфира. Не ошибиться с частотами вам поможет функция индикации частот каналов в вашем телевизоре. Максимальная частота одного из каналов должна попадать в частотный диапазон делителя.
- Заслуживает внимания и такой критерий, как затухание. Его параметры указываются в децибелах на корпусе устройства или в его инструкции. Из двух подходящих сплиттеров остановите выбор на том, у которого значение затухания меньшее.
- Об активных и пассивных делителях вы уже знаете. При покупке активной модели ваша задача – определиться с типом источника питания (регулируемый или нет), и позаботиться о наличии розетки в выбранном месте.
- Делители бывают разными по способу присоединения кабеля. Вы можете встретить устройства с винтовыми зажимами (работает с любым диаметром кабеля), с резьбовыми соединениями, с коаксиальными разъёмами и те, где кабель потребуется припаять.
Взгляните на выбранный делитель с эстетической стороны. Геометрия и габариты этого устройства бывают различными, вам решать – выставлять его «напоказ» или отвести ему незаметное место. Если планируете настенное крепление, то нужен корпус с крепёжными отверстиями.
Тех умельцев, кто решил самостоятельно сделать телевизионную разводку в своём жилище, может посетить соблазн создать краб своими руками. Технически это несложно, если понимать, из чего состоит делитель. Но даже если у вас в арсенале припасены необходимые трансформаторы и конденсаторы, а также корпус будущего делителя, не усложняйте себе жизнь. Ваше изделие будет служить только для аналогового сигнала, а для спутникового и цифрового ТВ может оказаться бесполезным. А вот приобретение готового «краба» от ведущих изготовителей – это надёжное и долгосрочное решение.
Если антенна правильно установлена и настроена, она будет принимать качественный телесигнал. И если этот так, у пользователя может возникнуть вопрос, нельзя ли подключить к ней сразу два телевизора. А если можно 2, то как быть с тремя или, скажем, пятью? Разберемся, в каких случаях это возможно и что потребуется для реализации задачи.
Как к одной антенне подключить 2 телевизора
То, каким способом будет разделятся сигнал на несколько телевизоров, зависит от того с усилителем применяется антенна или без него. Рассмотрим по очереди оба варианта:
Самый простой вариант когда применяется антенна без усилителя
В этом варианте просто коммутируются антенна с телевизорами через делитель сигнала. Делитель может быть на два, три и более точек подключения. В принципе можно использовать и обычный тройник, в нём нет никакого согласования, всё напрямую, но при хорошем сигнале работать будет не хуже.
Тройник который поможет разделить сигнал выглядит так.
Тройник
При этом не важно в какой из выводов вы подключите антенну, а в какие телевизоры. В нём, всё напрямую!
Делители телевизионного сигнала с согласованием
Такие делители в свою очередь различаются по полосе пропускания, так для эфирного телевидения полоса пропускания 5 — 1000 мНz, а для спутникового, полоса пропускания нужна больше, например 5 — 2400 мНz. Соответственно делитель для Спутникового Тв можно использовать для Эфирного Тв, а вот наоборот нет.
Если сигнал в вашей местности достаточно хорош, чтобы не пользоваться усилителем — не пользуйтесь им, примените пассивную антенну! Это избавит вас в последующем от различных проблем. (Сгоревший усилитель, проблемы с блоком питания, переусиление сигнала и т.д.)
Рассмотрим вариант подключения нескольких телевизоров к одной активной антенне (с усилителем)
Активная антенна это антенна в которой имеется усилитель, а он нуждается в питании.
При использовании антенного усилителя, важно что бы напряжение питания на него не обрывалось. Но при использовании схемы указанной выше, именно так и произойдёт
Потому как, через качественный делитель питание на усилитель не попадёт, поскольку там применяется трансформаторная или емкостная развязка.
Но есть несколько вариантов. Один из них, очень похож на то, что изображено выше. Но, есть одно НО.
В этой схеме применён делитель с проходом по питанию — Обозначено надписью Power Pass, через такой делитель питание на антенну будет проходить. Достаточно одного блока питания. Применение такого делителя очень удобно и с применением цифровых приставок, когда питание на усилитель подаётся прямо с неё и нет необходимости в дополнительном блоке питания. Одна беда, такого типа делитель не всегда можно найти в провинциальных магазинах.
На помощь приходит вариант номер три. В нём используется обычный делитель, но другая схема подключения. Задача в следующем, нужно подать питание на антенну, но сделать это нужно на промежутке кабеля между антенной и делителем. Для этого понадобится ещё один, вот такой элемент.
Как видите с одной стороны у него игла и резьба, вкручиваем этот разъём во вход делителя. А другая сторона разъёма является антенным гнездом, соединяем туда сепаратор блока питания. Должно получится вот так.
Таким образом антенна будет обеспечена питанием даже при использовании обычного делителя, без прохода по питанию.
Этот вариант также подходит для применения с цифровыми приставками. В этом случае нет необходимости в меню приставок включать питание антенны, его обеспечит блок питания, который лучше использовать регулируемый, это позволит снижать коэффициент усиления в тех случаях когда сигнал будет слишком сильным.
Дело в том что с активными антеннами часто бывает так, что цифровое телевидение или не показывает совсем, или только часть каналов, или периодически сигнал зависает. Проблема может быть в переусилении сигнала, но стоит на усилитель уменьшить напряжение питания и всё приходит в норму. Вот это и позволяет сделать регулируемый блок питания.
В режиме ручной настройки по уровню шкалы на настраиваемом канале выставляем то напряжение на блоке питания, которое даст максимальный уровень. Учтите что изменения на шкале, после ваших действий отражаются через несколько секунд, не сразу.
На этом пожалуй всё, не посчитайте пожалуйста за труд поделится этой статьёй с вашими друзьями кликнув на кнопки соц сетей. Спасибо!
Важные советы
Для того чтобы получить качественное изображение, не нужно иметь много денег, достаточно приобрести оборудование среднего ценового диапазона за приемлемую стоимость. По истечении времени Вы сможете докупать «модули» по отдельности или усовершенствовать систему, например, приобрести карту памяти.
Комплект, включающий в себя спутниковую антенну, кабель, сим-карту оператора, стоит порядка 100$, но зато Вы получите качественное спутниковое ТВ на долгие годы. Вы сможете наслаждаться интерактивным ТВ, а также изучать иностранные языки абсолютно бесплатно.
Для тех, кто живет на даче, подойдет вариант с простой антенной и недорогим усилителем. Комплект простой антенны, кабеля и ресивера будет стоить около 30$, но зато данный бюджетный вариант отлично подойдет для периодического просмотра телепередач.
