Как проверить компрессор холодильника: рабочий или нет?

Проверка на наличие межвиткового замыкания

Проверка обмоток статора на межвитковое замыкание

Последний вид поломки (из самых популярных) – это наличие межвиткового замыкания.

Межвитковое замыкание – короткое замыкание, происходящее на одной катушке электродвигателя, между ее витками. Внешне такая неполадка проявляется в сильном гудении и заметном снижении мощности.

Обнаружение такой поломки проводится с помощью нескольких способов. Основные из них – токовые клещи и наш любимы мультиметр.

Во время диагностики измеряется значение тока во всех фазах (обмотка статора) по отдельности. Если одна из них покажет завышенный результат, значит, там есть межвитковое замыкание.

Проверка борно

Если вы все прозвонили согласно инструкции выше, но не избавились от подозрений в неисправности, вскройте борно электродвигателя. Это второе название клеммной коробки. Часто и густо бывает, что крепеж в коробке недостаточно крепко затянут. Провода там тоже могут отгореть. В случае использования гаек для соединения, проверьте протяжку верхней (она прикручивает проводник) гайки и осмотрите ту гайку, что служит для удержания вывода обмоток, которые уходят в двигатель.

Подведем итог

Если следовать всем инструкциям и указаниям в статье, то мультиметром можно обнаружить большинство наиболее распространенных поломок в однофазном электродвигателе, в том числе наличие межвиткового замыкания, короткого замыкания на корпус и обрыва обмоток.

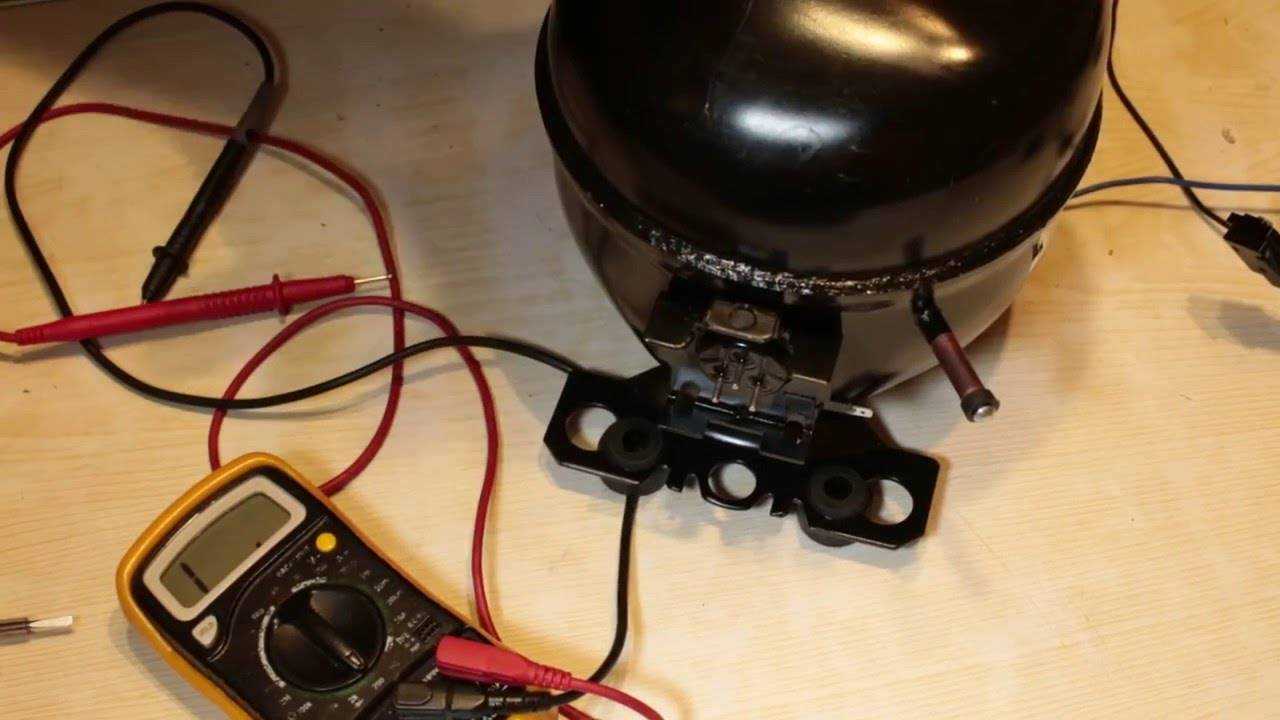

Как проверить компрессор холодильника

В домашних условиях определить исправность компрессора можно при помощи такого прибора, как мультиметр

Очень важно в целях безопасности проверить целостность обмотки. Для этого следует 1 щуп мультиметра выставить на корпус, а второй прикладывать сначала к одному контакту, затем к другому. Важно убедиться, что на экране всё время знак «~»

Это будет обозначать, что с обмоткой всё в порядке и она не пропускает электрический ток. В противном случае, когда на экране появляются любые цифры – это знак того, что на корпус холодильника может поступать электрический ток, то есть обмотка вышла из строя

Важно убедиться, что на экране всё время знак «~». Это будет обозначать, что с обмоткой всё в порядке и она не пропускает электрический ток

В противном случае, когда на экране появляются любые цифры – это знак того, что на корпус холодильника может поступать электрический ток, то есть обмотка вышла из строя.

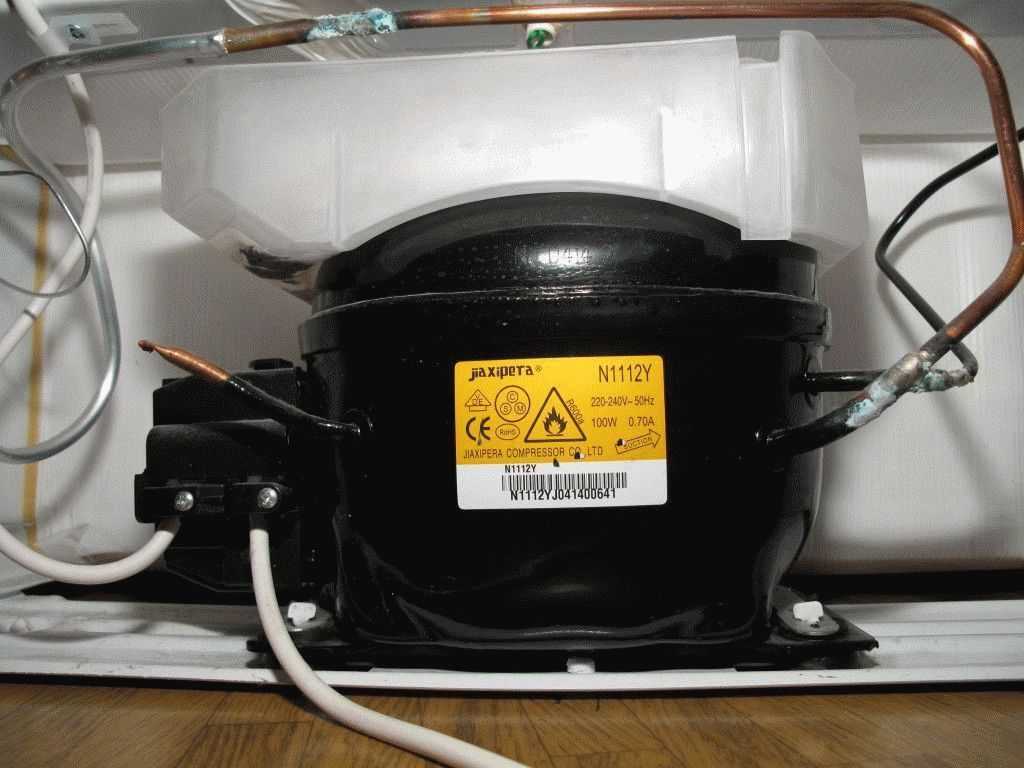

Демонтаж компрессора

На следующем этапе следует снять защитный кожух – так можно получить доступ к компрессору. Помимо этого, следует выполнить следующие действия:

• Отсоединить от контактов проводку.
• Трубки, исходящие от мотора, необходимо демонтировать. Это можно выполнить обычным перекусыванием.
• Затем реле отсоединяется путём выкручивания винтов.

Проверка сопротивления

Далее необходимо убедиться в должном уровне сопротивления. Для этого необходимо контакты прибора прикладывать к контактам реле. Нормальный показатель должен находиться на отметке в 30 Ом.

Если данные замера оказались в пределах допустимой нормы по каждой клемме – прибор исправен. Значит, причиной поломки послужило что-то другое.

Если же цифры существенно отличаются, значит, причина поломки именно в компрессоре. Его необходимо менять на новый. Хотя, в принципе, допускается и вариант его переборки.

Проверка давления

Далее придётся выполнять действия в том случае, если цифры сопротивления оказались в норме. В этом случае мы продолжаем искать неисправность.

Необходимо обзавестись манометром – прибором, который измеряет давление. Для проверки выполняют следующие манипуляции:

• Найти штуцер, который служит для нагнетания, и прикрепить к нему шланг с отводом.
• Включить двигатель и померить показатели давления.
• Если изделие исправно, то на манометре возникнет цифра в 6 атмосфер.

Во всех остальных случаях, когда значение манометра имеет цифру, отличную от 6 атмосфер, это может быть истолковано следующим образом:

• Значение от 5 до 6 атмосфер на манометре может соответствовать рабочему состоянию холодильника среднего размера.
• Значения между 4 и 5 АТМ – могут быть у однокамерных конструкций.
• Если на манометре при проведении замеров обозначаются цифры меньше 4 – значит, прибор неисправен.

Опять же, если выявлена неисправность, то придётся заменять ту деталь, которая поломалась. Но если давление соответствует норме, а холодильник находится всё в том же нерабочем состоянии, придётся искать причину поломки дальше.

Проверка тока

На следующем этапе следует оценить работоспособность мотора, подключая его напрямую, при отключённом реле.

На данном этапе выполняют следующее:

• Реле устанавливают на место, присоединяют его обратно к мотору.
• Затем осуществляют отключение агрегата.
• Необходимо взять клещи и тестер.
• Основной электрический провод, подводящий электричество к прибору, следует прижать при помощи клещей.

При помощи тестера снять показания. В норме, если мощность прибора находится в пределах 140 ватт, то проходящий через него электрический ток должен колебаться в пределах 1,3 Ампера. Если же мощность немногим меньше и составляет 120 Вт – показатель силы тока колеблется от 1 до 1,2 Ампера.

Если какие-то моменты в плане выполнения диагностики остались непонятными, то лучше ознакомиться с обучающим видео.

Вы откладываете дела в долгий ящик

Планирование собственной жизни − еще один фактор, влияющий на привлечение успеха или неудач. Практика показывает, что человек, привыкший бросать дела незавершенными или откладывать их в долгий ящик, чувствует себя несчастным. В его жизни то и дело появляются неприятности, которые он склонен сваливать на окружающих людей, на обстоятельства, но только не на себя и свою неорганизованность. Попробуйте навести порядок в своей жизни. Распланируйте свой день и старайтесь соблюдать установленный график. Тогда и в жизни у вас станет намного больше приятных моментов, а неприятности станут посещать все реже и реже.

Редкие неисправности

Намного реже в коллекторных двигателях случаются обрывы и выгорания обмоток и мест подключения. Также редко можно встретить оплавления, замыкания ламеля пылью графита.

Чтобы избежать таких поломок, во время внешнего осмотра нужно всегда обращать внимание на:

• цельность обмоток;
• наличие почернения на обмотках;
• прочность контакта ламелей коллектора с выводами проводов. Если есть необходимость, то их нужно перепаять;
• количество графитовой пыли между ламелями коллектора. Обязательно удалите пыль, если нужно;
• присутствие горелого запаха (это может быть изоляция).

При визуальном осмотре вы обнаружили, что обмотка статора/ротора повреждена? Сдайте ее на перемотку или просто замените новой.

К сожалению, повреждение обмотки не всегда можно увидеть невооруженным глазом, поэтому если очевидных поломок нет, прозвоните их с помощью мультиметра.

Проверка конденсатора с использованием мультиметра

Проверка конденсатора мультиметром

Конечно, наиболее надежный способ проверить неисправный однофазный двигатель с конденсатором – использовать омметр для измерения величины сопротивления. Прибор точно покажет сопротивление конденсатора, а по этому уже можно делать выводы о том, насколько целостным является диэлектрик, от чего напрямую зависит исправность электронного устройства.

В бытовых условиях, когда точных значений от вас никто не требует, а вам нужно лишь узнать причину поломки, достаточно будет и мультиметра.

Алгоритм проверки следующий:

• мультиметр переключается в режим измерения Ом;
• затем нужно выставить верхнее значение сопротивления – бесконечность;
• произвести измерение сопротивления конденсатора на выводах.

Если сопротивление будет низким (а это любое значение, помимо бесконечности), то устройство, которое проходит тест, сломано. Тут либо пробит диэлектрик, либо вытек электролит.

Стрелка циферблата на тестере показывает небольшое отклонение, а затем возвращается на исходную позицию? Конденсатор исправен и потихоньку набирает емкость.

Стрелка прибора, которая отклонилась, а затем зафиксировалась на одном из значений также свидетельствует о поломке электронного устройства.

Поломки, которые можно определить с помощью мультиметра

Как мы уже выяснили, мультиметр – незаменимый прибор для быстрой и многопрофильной проверки двигателей на исправность. Он найдется у всех профильных мастеров и во многих домашних мастерских. С его помощью можно выявить основные виды поломок электроприборов, и двигатели не исключение.

Наиболее частыми поломками в электродвигателях и других машинах такого типа являются следующими:

• оборвавшаяся обмотка на роторе или статоре;
• наличие короткого замыкания;
• наличие межвиткового замыкания.

Каждая проблема из списка выше заслуживает более близкого ее рассмотрения.

Что понадобится для проверки компрессора

Как проверить, рабочий или нет компрессор холодильника? Чтобы получить ответ на этот вопрос, нам придется сначала подготовить следующий комплект приборов и инструментов:

• набор отверток с различными профилями или шуруповерт с комплектом насадок;
• гаечные ключи номиналами 8, 10 и 12 мм (соответствующие насадки шуруповерта);
• кусачки-бокорезы, плоскогубцы;
• манометр лабораторный универсального типа;
• мегаомметр, мультиметр (тестер);
• 2-3 проводниковых перемычки с зажимами типа «крокодил»;
• изолента, резиновые или виниловые заглушки;
• средства индивидуальной защиты при работе с вредными веществами.

Измерение сопротивления изоляции мегаомметром

Для проверки состояния изоляционных материалов токопроводящих жил обычный тестер не пригоден. Для этих целей служит специальный прибор — мегаомметр. Такой прибор способен определить сопротивление больших параметров.

Источником питания в таких приборах служит генератор переменного тока с ручным приводом или специальный преобразователь. В отличие от обычных омметров на выходе мегаомметра в зависимости от модификации прибора или предела измерения создается напряжение 100, 500, 1000 или 2500 вольт.

Как известно, изоляционные материалы обладают некоторой токопроводимостью. Поэтому под воздействием высокого напряжения через изоляцию проходит ток утечки, значение которого определяет ее сопротивление. На основании полученных показателей определяют степень износа или, наоборот, пригодности изоляционного материала.

Описанные виды работ производятся в исключительных случаях. В обмотках статоров электрических двигателей чаще всего используется медный провод, покрытый специальным изоляционным лаком. В случае пробоя такого провода потребуется полная перемотка индукционной катушки. Это возможно сделать и в домашних условиях, но при наличии необходимого оборудования, расходных материалов и, конечно, опыта в производстве подобных работ.

Проверяем компрессор мультиметром (тестером)

Между тем обычный мультиметр позволяет определить (или, как говорят, «прозвонить») электрические цепи любого бытового прибора на предмет их пригодности. Работоспособность холодильника во многом зависит от целостности его электрооборудования.

Для проверки компрессора даже не всегда необходим его полный демонтаж. Достаточно выдвинуть холодильник. Встречаются модели, у которых доступ к месту крепления пускового реле затруднен. В подобных случаях придется обеспечить наклон холодильника вперед с опорой на мягкую, но надежную подставку. Или все-таки демонтировать компрессор.

Добравшись до реле, снимаем его, выкрутив предварительно крепежные винты. Затем мультиметром проверяем сопротивление между контактами электромотора. Вначале между двумя нижними контактами (примерно равно 30 Ом), затем между верхним и нижним левым (20 Ом) и между верхним и нижним правым (15 Ом). Приведенные значения приближены к номиналам большинства моделей бытовых холодильников. В исключительных случаях рекомендуется пользоваться адресными источниками. Для некоторых моделей холодильников сопротивление обмоток может иметь индивидуальное значение.

Как отмечалось выше, любые расхождения в значениях контрольных замеров сигнализируют о выходе того или иного узла из строя. Конечно, такие детали, как реле или питающий кабель, легко заменимы и недорого стоят. Поломка компрессора – более накладное событие. Здесь решение принимается сугубо индивидуально.

Если ваших технических способностей достаточно, чтобы выполнить ремонт своими руками, смело приступайте к делу и получите очевидную выгоду. В противном случае обращайтесь в ближайший техсервис, соответствующий вашей модели холодильника. Но уже будучи вооруженным знанием причины поломки изделия.

Когда необходима проверка

Далеко не все знают, как проверить компрессор холодильника. Ведь иногда возникают ситуации, когда приходится проверять прибор. Это может потребоваться:

При покупке новой техники. Применяется для подтверждения рабочего состояния.
Когда приобретается старое изделие с рук, бывшее в употреблении

В этом случае важно убедиться в его исправности. Поэтому нужно знать, как правильно провести диагностику.
Когда следует осуществить починку

Ведь чтобы это сделать, сначала выявляют причину неисправности.

Внутри кожуха в трансформаторном масле на независимой пружинной подвеске располагается компрессор.

Устройство и принцип работы компрессоров

Компрессоры для накачки колес бывают мембранного типа и поршневого. Оба вида аппаратов предназначены для сжатия воздуха и отличаются между собой не только конструктивно, но и принципом работы.

Мембранные аппараты

Если посмотреть на устройство автомобильного компрессора мембранного типа, то можно понять, что основным элементом агрегата, с помощью которого сжимается воздух, является мембрана. Изготавливается она либо из резины, либо из металла.

Состоит мембранный автокомпрессор из следующих элементов:

электрического двигателя, который приводит в движение привод компрессорного блока;

• камеры сжатия, на которой установлено 2 клапана;
• резиновой, полимерной или металлической мембраны, находящейся в камере сжатия;
• штока, соединяющего поршень с мембраной;
• поршня, соединенного со штоком и шатуном;
• шатуна и кривошипа;
• картера, в котором размещается кривошипно-шатунный механизм (КШМ).

Автокомпрессор работает по следующему принципу. Кривошип преобразует вращение приводного вала в возвратно-поступательные движения шатуна. Тот, соединенный с поршнем, приводит его в движение. Поршень, двигаясь вверх-вниз, приводит в движение мембрану с помощью штока. Двигаясь вниз, мембрана создает разрежение в камере сжатия, благодаря чему открывается впускной клапан. При открытии последнего камера наполняется воздухом. Двигаясь вверх, мембрана провоцирует закрытие впускного клапана, и начинается процесс сжатия воздуха. При достижении определенной степени сжатия открывается выпускной клапан, после чего воздух под давлением поступает в шланг, соединенный с шиной. При движении мембраны вниз снова создается разрежение в камере, от которого выпускной клапан закрывается, а впускной – открывается. Далее, весь вышеописанный процесс повторяется.

Поршневые агрегаты

В аппаратах для накачки шин поршневого типа основной деталью является поршень.

Состоит данный вид автомобильного насоса из следующих узлов и деталей:

• электродвигателя, приводящего в движение привод аппарата;
• камеры сжатия (цилиндра) с впускным и выпускным клапанами;
• воздушного фильтра;
• поршня, имеющего уплотнительное кольцо;
• КШМ, состоящего из шатуна и кривошипа;
• картера, в котором размещается КШМ;
• манометра, которыйпредназначен для контроля уровня давления в шинах и может устанавливаться на цилиндре или шланге.

Работает аппарат следующим образом. КШМ приводится в движение либо с помощью шестеренчатой передачи, либо прямым приводом. Он преобразует вращательные движения вала привода в возвратно-поступательные, что заставляет поршень двигаться вверх-вниз. Поршень, двигаясь вниз, создает в цилиндре разрежение, вследствие чего открывается впускной клапан. Воздух, проходя через фильтр и открывшийся клапан, попадает в цилиндр. Вследствие движения поршня вверх, воздух в цилиндре подвергается сжатию. При достижении определенного уровня давления в камере сжатия происходит открытие выпускного клапана, через который воздух и выходит из аппарата. Далее, при движении поршня вниз выпускной клапан закрывается, а впускной – открывается, и цикл повторяется.

Как прозвонить: условия

Прежде чем проверить электродвигатель на неисправность, необходимо убедиться в том, что шнур и вилка прибора абсолютно исправны. Обычно об отсутствии нарушения подачи электрического тока в устройство, можно судить по светящейся контрольной лампе.

Убедившись в том, что электрический ток поступает к электродвигателю, необходимо осуществить демонтаж его из корпуса устройства, при этом сам прибор должен быть полностью обесточен, во время выполнения данной операции.

Проверка якоря и статора электродвигателя производится мультиметром. Последовательность измерений зависит от модели электрического агрегата, при этом, прежде чем прозвонить электродвигатель, следует убедиться в исправности измерительного прибора.

Наиболее частой «поломкой» мультиметров является уменьшение заряда батареи, в этом случае можно получить искажённые результаты замеров сопротивления.

Проверка асинхронных движков

Именно асинхронные движки чаще всего эксплуатируются в бытовых агрегатах, которые функционируют от 220 В. После того, как вынули мотор из оборудования, нужно замерить сопротивление между моторными выводами:

1. Выбрать функцию измерения сопротивления и диапазон до 100 Ом.
2. Соединить наконечники с выводами подключаемой обмотки. Между средним и крайним в норме значение 30-50 Ом, между средним и другим крайним 15-20.

Также важно проверить утечку тока:

1. Выбрать функцию измерения сопротивления с диапазоном 2000 кОм.
2. По очереди соединять каждую клемму с корпусом движка.
3. На дисплее не должно быть значений. Если вы используете аналоговый мультиметр, стрелка не отклоняется.

Если выявляются проблемы, придется разбирать устройство, чтобы провести более тщательные исследования. Часто возникает межвитковое замыкание. Для их выявления выбирается диапазон 100 Ом, после чего прозванивается каждый контур статора. Сильное отклонение одного показания от другого говорит о замыкании обмотки.

Видео о том, как прозвонить двигатель мультиметром:

Проверка коллекторных движков

Такие моторы применяют в цепи постоянного тока. Перед тем, как прозванивать электродвигатель мультиметром, лучше всего полностью разобрать мотор.

На мультиметре выбирается функция измерения сопротивления с диапазоном 200 Ом. Обычно статор движка данного типа имеет две независимые обмотки, их и нужно протестировать.

Какой показатель считается нормальным, написано в технической документации к двигателю, но на исправность указывает невысокое сопротивление. Если движок очень мощный, сопротивление статора будет совсем маленьким. В моторах с обычной мощностью сопротивление обмотки может быть в пределах 5-30 Ом. Для прозвонки необходимо наконечниками щупов мультиметра дотронуться до выводов обмоток. Если хотя бы в одном контуре нет сопротивления, использовать устройство не нужно.

У ротора коллекторного движка много обмоток, но тестировать якорь легко. Проверка мультиметром двигателя коллекторного типа:

1. Выбрать функцию измерения сопротивления и диапазон в 200 Ом.
2. Поместить наконечники щупов на коллекторе так, чтобы они были как можно дальше друг от друга.
3. Если на дисплее тестера показываются какие-то цифры, без снятия щупов нужно немного провернуть ротор, чтобы другая обмотка соединилась с щупами.
4. Если показания почти равные, с якорем всё в порядке.

Также полезно проверить устройство на утечку электротока.

Подробное видео о том, как проверить мультиметром моторчик коллекторный:

Теперь вы знаете, как проверить обмотку электродвигателя мультиметром и сможете тестировать разное оборудование. Даже если вы захотите узнать, как прозвонить мультиметром насос, вам будет полезна эта статья, ведь у бензонасосов тоже есть электромотор. Также вы сможете проверить движок домашней стиральной машины. Словом, умея пользоваться тестером, можно “дружить” с самым разным оборудованием.

Виды поломок и их устранение

Одной из наиболее сложных поломок является выход из строя мотор-компрессора. Если во время открывания дверцы холодильника лампочка горит, а агрегат не запускается, необходимо прислушаться к терморегулятору и шуму компрессора. Если слышны щелчки, то существует практически стопроцентная вероятность, что поломался именно компрессор.

Если владелец имеет определенный опыт работы с электрическими двигателями, он может попробовать прозвонить обмотку компрессора. Здесь есть три контакта, которые должны прозваниваться между собой, без замыкания на корпус. При наличии замыканий между корпусом и некоторыми контактами либо сопротивление между самими контактами не превышает 20 Ом, компрессор отремонтировать нельзя. Он подлежит замене, а заниматься данным процессором должны только высококвалифицированные специалисты.

Еще одной серьезной поломкой является выход из строя терморегулятора. Если терморегулятор является причиной поломки быттехники, то очень может быть, что из сильфона вышел газ. Если при запуске терморегулятора характерного щелчка нет, скорее всего, отсутствует контакт и, соответственно, повод для невключения — поломка терморегулятора.

В таком случае необходимо поискать два провода, подведенных к терморегулятору, после чего снять их с клеммы. Далее эти провода нужно плотно замкнуть. Этот метод позволяет проверить работу устройства. Если регулятор среагировал и включился, значит, его необходимо заменить. Если это не решило проблему, не лишним будет протестировать кнопку размораживания (при наличии).

Если кнопка размораживания работает нормально, необходимо протестировать другие элементы холодильника, питающиеся от электрической сети. Сделать это можно посредством омметра. Подобной проверке подлежат пусковое и защитное реле. Часто они размещены в общем корпусе. При выявлении обрыва, нерабочую деталь нужно заменить новой. Если по всем вышеуказанным пунктам дефекты не выявлены, то наверняка причина кроется в электросхеме быттехники, а это уже работа только для профессионала.

Следующая причина, почему холодильника не работает, проблемы с сетью. Если проблема действительно в сети, значит владельцу повезло. Для нормального функционирования холодильника напряжение электроэнергии должно находиться в пределах 200 — 240 В. При выходе данного показателя за указанные рамки, имеет место аварийной отключение быттехники. Особенно это касается современных холодильников, которые даже при незначительных отклонениях могут не включатся.

Зачастую проблемы с напряжением нет, а причина скрывается в неисправности сетевого шнура либо штепсельной вилки. После проведения замены указанных элементов работоспособность агрегата будет полностью восстановлена. Этот вид ремонта очень легко произвести самостоятельно, без привлечения специалистов.

Прозвонка компрессоров кондиционеров

Самый распространённый тип компрессоров в кондиционерах — однофазные компрессоры с пусковой обмоткой.

Чтобы получить доступ к контактам компрессора необходимо разобрать кондиционер так, чтобы был доступ к компрессору. Обычно контакты защищены крышкой, которая закручена винтом, найти её вы можете по проводам, которые подходят к компрессору. После снятия крышки вы увидите три контактных вывода на которые надеты клеммы с проводами.

Необходимо снять провода и мультиметром измерить сопротивление между выводами. Ставим переключатель прибора на функцию измерения сопротивления (обозначается буквой Ω). Если мультиметр показывает бесконечно большое сопротивление между выводом С и остальными, то это означает обрыв, в случае встроенной защиты нужно убедиться что компрессор не перегрет и не сработала защита, в противном случае, и если защита внешняя-компрессор неисправен. Если сопротивление стремится к нулю это означает короткое замыкание и компрессор также неисправен.

Точное значение сопротивлений зависит от мощности компресссора, точности вашего прибора и может колебаться в пределах, примерно, 1-20 Ом.

Как видно из схемы, сопротивление между выводами М и S должно равняться сумме сопротивлений между клеммами S и С и между М и C.

Как правило, рабочая обмотка (M-C) более мощная, поэтому её сопротивление меньше чем у пусковой (S-C).

В каждом компрессоре существует тепловая защита, но она может быть встроенная как на схеме, или находиться под крышкой, рядом с выводами компрессора.

Если она не встроенная, так называемая «таблетка», то её можно прозвонить отдельно и заменить в случае неисправности (она должна быть замкнута в нормальном состоянии, размыкается при достижении определённой температуры 90-120 °С ).

Сразу оговорюсь, что таким способом мы не сможем определить короткозамкнутые витки, для этого существуют другие приборы (но и они недостаточно стабильно определяют короткозамкнутые витки).

Принцип работы холодильника для новичка

У большинства холодильников принцип работы одинаков. Охлаждающие системы работают за счет циркуляции хладагента, который отвечает за охлаждение. С помощью компрессора газ под большим давлением проходит в конденсатор. Там происходит охлаждение, снижение и испарение фреона. Потом начинается обратный процесс.

Такая схема присуща холодильника с системой No Frost. В более старых модификациях продукты испарения оседают на стенке и превращаются в лед. Температурный режим в камере регулирует термостат. Пользователь может сам определить уровень охлаждения.

После того, как установлен режим, на пусковое реле мотора поступает сигнал. Реле отвечает за функционирование механизма. Компрессор находится сзади и защищен кожухом от негативного влияния жидких частиц. Корпус соединен 2 придаточными и 1 главных выводом. Последний связывает между собой механизмы и равномерно распределяет энергию. Придаточные выступают как проводник электричества в пусковой механизм. Многие современные холодильники оснащены удобной схемой.

Устройство поршневого компрессора

Он представляет собой электрический двигатель с вертикальным валом, который размещен в металлическом герметизированном кожухе. После того как включится питание пусковым реле двигатель приводит в движение коленчатый вал. Поршень, который закреплен на нем, совершает возвратно-поступательные движения. В итоге пары хладагента откачиваются из испарительного конденсатора. Происходит нагнетание фреона в конденсатор. Процессу способствует клапанная система, которая открывается и закрывается при смене давления.

Устройство инверторного компрессора

Инверторный компрессор – это электрический мотор, который преобразует переменный ток в постоянный. За регулировку частоты вращения ротора отвечает электронный блок. Когда холодильник будет подключаться к сети, начинает плавно без рывков вращаться вал, стремительно при этом набирая скорость.

Благодаря этому быстро достигается нужный температурный режим. При достижении заданных параметров замедляется вращение вала, но не прекращается. Так поддерживается на постоянном уровне оптимальная температура. Работа электрического мотора в компрессорном приборе не заканчивается до тех пор, пока прибор подсоединен к сети. Только изменяется плавно скорость вращения вала.

Пример инверторного компрессора

Проверка на отсутствие внутреннего обрыва

Обрыв – распространенный дефект конденсатора, при котором один из его электродов теряет электрическое соединение с обкладкой и фактически превращается в короткий, ни с чем не соединенный (висящий в воздухе), проводник. Чаще всего обрыв происходит из-за превышения рабочего напряжения конденсатора. Этим грешат не только электролитические конденсаторы, но и специальные помехоподавляющие конденсаторы типа Y (они, кстати говоря, специально так спроектированы, чтобы уходить в отрыв, а не в КЗ).

Конденсатор с внутренним обрывом внешне ничем не отличается от исправного, кроме случаев, когда ножку физически оторвали от корпуса. Разумеется, в случае отрыва одного из выводов от обкладки конденсатора, емкость такого конденсатора становится равной нулю. Поэтому суть проверки на обрыв состоит в том, чтобы уловить хоть малейшие признаки наличия емкости у проверяемого конденсатора.

Таблица характеристик надежности конденсаторов.

Признаки и возможные проблемы

Существует целый ряд признаков, которые могут указывать на то, почему агрегат не работает. Если к ним отнестись очень внимательно, более тщательно, можно определить поломку самостоятельно. К таким признакам относятся следующие ситуации:

• • лампочка горит, мотор не работает, слышны специфические щелчки. Это может свидетельствовать о проблемах с компрессором. Очень часто холодильник щелкает но не включается, поскольку компрессорперегорели потребуется его замена. Указанные щелчки издает пускозащитное реле, которое отвечает за работу двигателя. Иногда холодильник может включаться и моментально выключаться;
  • лампочка горит, мотор не работает. При отсутствии характерных щелчков, но при схожим с предыдущим случаем признакам, есть большая вероятность, что пришел в негодность термостат, который отвечает за выявление уровня температуры в агрегате. Управление не получает подтверждения, что в камере высокая температура, поэтому холодильник не работает.
  • лампочка не горит, мотор не работает. Это может свидетельствовать о проблемах с напряжением сети либо неработоспособности штепсельной вилки.

В качестве итога, нужно отметить, что вышеописанные признаки далеко не всегда являются информативными, поскольку особого разнообразия в данных признаках нет (лампочка горит или не горит, мотор работает или не работает, щелкает или не щелкает). Поэтому, однозначно сказать, почему холодильник не включается, просто нельзя. Желательно, все-таки вызвать мастера, который располагает достаточным опытом, необходимым инструментом и сможет очень быстро выявить истинную причину проблемы.

Проверка работоспособности компрессора – шагов

Если вы хотите знать, как проверить компрессор холодильника – рабочий или нет, пошаговая инструкция поможет вам разобраться в этом непростом вопросе. Независимо от типа оборудования, алгоритм осмотра и выявления причин поломок схож для разных моделей.

Перед тем как испытывать компрессоры холодильников, технику обязательно нужно обесточить. В противном случае вы рискуете повредить электропроводку или получить удар током.

Устройство компрессора холодильника

Итак, как проверить компрессор холодильника – видео на нашей странице поможет сориентироваться в главных моментах. Чтобы найти пробой в системе следуйте алгоритму:

Отсоедините все трубки от компрессора

Чтобы отсоединить трубки, ведущие от компрессора к другим элементам системы, воспользуйтесь кусачками. Если вы не уверены в своих навыках, вызовите специалиста. Мастер по ремонту холодильника сделает демонтаж быстро и безопасно.

Устранение соединений компрессора холодильника

Демонтируйте компрессор с основания

После того как основная часть фреона улетучится, можно продолжить работу с оборудованием. Осталось отделить остатки труб горелкой. Сгорающий при этом фреон не опасен. Чтобы снять компрессор достаточно открутить крепежные болты.

Убираем остатки труб при помощи горелки

Снимите пусковое реле

До того как проверить работает ли компрессор холодильника, нужно отсоединить пусковое реле. Данный элемент скрывает контакты, необходимые для следующих процессов. Чтобы при этом не повредить пускозащитные реле для холодильников, используйте отвертку. Конструкция механизма похожа на обычную электрическую вилку с тремя штырями вместо двух.

Пусковое реле холодильника

Зачистите краску на проверяемых поверхностях

Перед тем как проверить компрессор холодильника мультиметром убедитесь, что на проверяемых участках поверхности нет краски. Для определения уровня сопротивления между тремя контактами и корпусом, металл должен быть чистым. Если есть покрытие, аккуратно соскоблите его надфилем.

Проверьте обмотку мультиметром

Замер сопротивления выполняется тестером. Показатели на выводах должны быть следующими:

• Между парой горизонтальных – 30 Ом.
• Между нижним и верхним левым – 20 Ом.
• Между нижним и верхним правым – 15 Ом.

Перед тем как проверить обмотку компрессора холодильника ознакомьтесь с параметрами, допустимыми для вашей техники, поскольку в зависимости от марки и модели они могут отличаться.

Проверка обмотки компрессора мультиметром

Проверьте рабочую линию на обрыв

Чтобы выявить наличие обрыва, нужно определить какое сопротивление образуется между контактами прохода и оборудованием. Для этого мультиметр подключается к:

• Участку меди на штуцере.
• Проходным проводам.

Проверка уровня сопротивления компрессора мультиметром

Если оборудование работает правильно, данные об обрыве будут выведены на экран. Наличие сопротивления свидетельствует о серьезных неисправностях.

Проверьте компрессор манометром

Если при предыдущей проверке вы не выявили повреждений, но холодильник все равно работает некорректно или не запускается, воспользуйтесь манометром. Данный аппарат измеряет уровень давления. Для этого нужно:

• Подсоединить трубку отвода к штуцеру нагнетания.
• Зафиксировать показания при включенном компрессоре.

Минимальная отметка должна достигать шесть атмосфер. Если цифра увеличивается, рефрижератор работает правильно.

Проверка давления в компрессоре при помощи манометра

Проверьте силу тока

Выявить неполадки в движении тока можно также как проверить реле компрессора холодильника, только сейчас нужно использовать протестированную, исправную деталь. Для этого вам потребуется:

• Присоединить реле к компрессору.
• Включить систему.
• Взять клещами тестера сетевой провод.

При мощности электродвигателя в 140 Вт, допустимым показателем является 1,3А. Эти значения прямо пропорциональны. Соответственно когда снижена мощность мотора, то и сила тока должна быть меньше. Так для электродвигателя на 120 Вт, нормальным будет показатель в 1,1-1,2А.

Это наиболее эффективные методы как проверить работу компрессора холодильника без привлечения мастера. Если у вас остались вопросы, вы можете задать их специалистам , позвонив по телефону. При необходимости для вас подберут и комплектующие для замены неисправных, в том числе реле, компрессоры, ТЭНы оттайки холодильников и многое другое. Обращайтесь в любое время!

Это интересно: Терморегулятор для холодильника: как проверить и заменить своими руками
