Особенности проверки компрессора холодильника

Особенности холодильников Атлант (Atlant)

Производства компании расположены в цехах одного из наиболее известного предприятия, которое поставляло оборудование во все уголки страны. Продукция производства Атлант до сих пор востребована на рынке, в том числе, в других государствах СНГ. Всего представлено несколько серий оборудования, которые сейчас наиболее востребованы среди потребителей.

Серия Soft Line отличается тем, что имеет морозильное отделение сверху. Такие холодильники выглядят современно, имеют множество ящиков и отделений для систематизации хранения.

Серия Комфорт отличается тем, что имеет системы удаления инея. Включена опция самодиагностики, электронного управления, в случае неплотного закрывания двери срабатывает сигнализация.

В серии Премиум представлены холодильники с двумя камерами, системой защиты от образования льда на камерах. Встроена электрическая система управления с сенсорным дисплеем, есть таймер и подсветка для удобства использования, а также сигнализация. Полки выполнены из прочного материала, который легко очищать. Производителем также представлены модели с малыми габаритами и низким энергопотреблением.

Как заменить компрессор?

Чтобы осуществить ремонт компрессора своими руками, нужно подготовить соответствующие инструменты:

  • накопитель для фреона;
  • вентили для прокалывания и отбора;
  • горелка.

Горелку рекомендуется использовать кислородно-пропановую. Теперь нужно отключить устройство от электрической сети, освободить его от продуктов и ящиков с решётками, а затем приступить к выполнению ремонтных работ.

Компрессор нужно выдвинуть и немного приподнять и надломать заправочную трубу. Устройство запускается на пять минут, в течение которых фреон полностью переходит в конденсатор. Подключается прокалывающий вентиль, к которому подсоединяется шланг от баллона. Вентиль откручивается на 30 секунд,  этого времени хватит, чтоб собрать весь газ.

Вместо заправочной трубы необходимо припаять медную, именно для этих целей используется горелка, но можно воспользоваться и обычным паяльником. Затем на капиллярном расширителе делается надрез длинной несколько сантиметров, затем трубка ломается, а фильтр отпаивается от конденсатора.

Теперь нужно полностью отсоединить компрессор от труб (чаще всего их две – для нагнетания давления и отсасывания лишнего газа), то есть компрессор необходимо отпаять. Для установки нового компрессора необходимо повторить все действия в обратном порядке. После всех работ убедитесь, что работает реле. Если запуск произошёл успешно, значит всё было выполнено правильно.

Виды компрессоров для холодильников

Большинство людей слышали о том, что современные модели холодильников содержат в себе поршневой компрессор. И если кто- то думает, что японцы могут придумать иные компрессора, то это заблуждение.

Все типы компрессоров холодильников имеют свои сильные и слабые стороны

Каждый из видов компрессоров обладает рядом своих плюсов и минусов.

Выделим несколько видов популярных типов компрессоров:

  • Винтовые и поршневые;
  • Ротационные и спиральные;
  • Центробежные.

Именно поршневые компрессоры, являются основной частью многих современных холодильников. И большая часть их выполняют свою работу от электродвигателей, а они оснащены внутренней подвеской и вертикальным валом.

Признаки проблем

Признаки некорректной работы системы циркуляции фреона в холодильном оборудовании заключаются в первую очередь в постоянном нарушении режима температур. Техника функционирует циклически, а запуск/остановка зависят от температуры в отделениях. Реле и датчики посылают команды на включение/отключение компрессора, однако при слабой производительности холода меньше, чем нужно для отключения реле.

Поиск поломки происходит последовательно. Когда компрессор функционирует безостановочно, то область поиска неполадки существенно сужается. Однако это далеко не всегда говорит о том, что поломка именно в этой части. Сильный холод, когда продукты перемораживаются, свидетельствует о проблемах в цепи управления техники и определении температурного режима.

При поломке компрессора можно заметить:

· сильное перегревание двигателя;

· интенсивную вибрацию, шум, скрежет, стук;

· чрезмерный гул двигателя;

· образование на полу лужи масла.

Такие сигналы говорят о том, что в компрессорном моторе произошли неполадки. Но из-за того, что в блоке два устройства, нужно различать их проблемы. Этим занимается мастер сервисного центра, который знает все нюансы устройства холодильника.

Что делать если холодильник не работает?

Самым правильным будет вызвать специалиста, который проведет осмотр и диагностику неисправности холодильника. Если ли же пользователь решил для начала оценить причину неисправности самостоятельно, стоит идти по пути от простого к сложному.

Не всегда нарушения работы или выход из строя связаны с мотором-компрессором.

Важно помнить! При нормальной работе холодильника сам компрессор может незначительно нагреваться, но должен работать бесшумно (о работе можно узнать только по равномерному гудению холодильника или компрессора, только если к ним приложить руку). Незначительно нагреваются трубки конденсатора (при этом прогрев должен быть равномерным)

Для начала стоит проверить термодатчики в камерах. Выход из строя такого датчика делает невозможным нормальное функционирование холодильника. Проверку можно осуществить только специнструментами.

Затем стоит проверить пусковое реле мотора-компрессора, для чего также нужны специальные приборы.

Проверка сетевого шнура и проводки холодильника зачастую становится причиной неисправности из-за внешних механических повреждений.

Компрессор своими руками из холодильника: пошаговая инструкция

Большинство компрессоров на выходе имеют три медных трубки. Две из них открытые, те, которые вы откусывали плоскогубцами, и одна запаянная. Обычно она самая короткая. Соответственно, трубка, из которой дует воздух, – выходная, а та, которая всасывает – входная. Третьей пока не касаемся, но немного позже мы разберемся, для чего она и что с ней делать. Так вот, после проверки выхода и входа сделайте соответствующие отметки и отключите компрессор от сети. Дальше берем заранее подготовленную доску. Она будет нашей основой. С помощью саморезов крепим компрессор к доске. Трубки перед соединением необходимо дополнительно обработать. Желательно не использовать пилку по металлу, лучше возьмите плоскогубцы.

Один важный момент: компрессор необходимо крепить к основе ровно так же, как он был установлен на холодильнике. Монтаж боком или вверх ногами недопустим. Это связано с уже знакомым нам пусковым реле, которое работает за счет сил гравитации. Наш компрессор своими руками из холодильника еще не сделан. Теперь нам нужно изготовить ресивер. Подойдет пластиковая емкость. В её верхней части сверлим два отверстия под трубочки соответствующего диаметра. Затем вставляем их туда и заливаем все это эпоксидной смолой для герметизации. Одна из трубок (входная) должна не доставать до дна ресивера пару сантиметров. Короткая трубка (выходная) запускается примерно на 10 см. Такие манипуляции нужны для более удобного смешивания воздуха.

Устройство и принцип работы компрессоров

Компрессоры для накачки колес бывают мембранного типа и поршневого. Оба вида аппаратов предназначены для сжатия воздуха и отличаются между собой не только конструктивно, но и принципом работы.

Мембранные аппараты

Если посмотреть на устройство автомобильного компрессора мембранного типа, то можно понять, что основным элементом агрегата, с помощью которого сжимается воздух, является мембрана. Изготавливается она либо из резины, либо из металла.

Состоит мембранный автокомпрессор из следующих элементов:

электрического двигателя, который приводит в движение привод компрессорного блока;

  • камеры сжатия, на которой установлено 2 клапана;
  • резиновой, полимерной или металлической мембраны, находящейся в камере сжатия;
  • штока, соединяющего поршень с мембраной;
  • поршня, соединенного со штоком и шатуном;
  • шатуна и кривошипа;
  • картера, в котором размещается кривошипно-шатунный механизм (КШМ).

Автокомпрессор работает по следующему принципу. Кривошип преобразует вращение приводного вала в возвратно-поступательные движения шатуна. Тот, соединенный с поршнем, приводит его в движение. Поршень, двигаясь вверх-вниз, приводит в движение мембрану с помощью штока. Двигаясь вниз, мембрана создает разрежение в камере сжатия, благодаря чему открывается впускной клапан. При открытии последнего камера наполняется воздухом. Двигаясь вверх, мембрана провоцирует закрытие впускного клапана, и начинается процесс сжатия воздуха. При достижении определенной степени сжатия открывается выпускной клапан, после чего воздух под давлением поступает в шланг, соединенный с шиной. При движении мембраны вниз снова создается разрежение в камере, от которого выпускной клапан закрывается, а впускной – открывается. Далее, весь вышеописанный процесс повторяется.

Поршневые агрегаты

В аппаратах для накачки шин поршневого типа основной деталью является поршень.

Состоит данный вид автомобильного насоса из следующих узлов и деталей:

  • электродвигателя, приводящего в движение привод аппарата;
  • камеры сжатия (цилиндра) с впускным и выпускным клапанами;
  • воздушного фильтра;
  • поршня, имеющего уплотнительное кольцо;
  • КШМ, состоящего из шатуна и кривошипа;
  • картера, в котором размещается КШМ;
  • манометра, которыйпредназначен для контроля уровня давления в шинах и может устанавливаться на цилиндре или шланге.

Работает аппарат следующим образом. КШМ приводится в движение либо с помощью шестеренчатой передачи, либо прямым приводом. Он преобразует вращательные движения вала привода в возвратно-поступательные, что заставляет поршень двигаться вверх-вниз. Поршень, двигаясь вниз, создает в цилиндре разрежение, вследствие чего открывается впускной клапан. Воздух, проходя через фильтр и открывшийся клапан, попадает в цилиндр. Вследствие движения поршня вверх, воздух в цилиндре подвергается сжатию. При достижении определенного уровня давления в камере сжатия происходит открытие выпускного клапана, через который воздух и выходит из аппарата. Далее, при движении поршня вниз выпускной клапан закрывается, а впускной – открывается, и цикл повторяется.

Причины неисправностей

Компрессор бытового холодильника выходит из строя из-за таких причин:

  1. Утечка хладагента. Возникает при повреждении трубок охлаждающей системы. Внешних признаков поломка не имеет. Подсветка не пропадает, двигатель функционирует в прежнем режиме. Чтобы выявить неисправность, нужно потрогать конденсатор. При утечке фреона он бывает холодным.
  2. Поломка терморегулятора. Эта деталь контролирует температуру внутреннего пространства, подавая сигнал на включение компрессора. При неисправности термодатчика мотор не получает команду, поэтому не включается. Элемент нужно поменять.
  3. Поломка двигателя. Выявить эту причину можно, последовательно протестировав все элементы системы, — датчики, реле, кабель. Если все детали исправны, вышел из строя сам мотор.

Устройство и принцип работы холодильника

Для того чтобы отремонтировать холодильник вам потребуется понять принцип его действия. Сначала посмотрите на электрическую схему, поясняющую принцип работы устройства.

Принципиальная схема работы холодильника

Разберем обозначения на ней:

  • терморегулятор;
  • кнопка принудительного оттаивания;
  • реле термической защиты (включает в себя контакты 3.1 и биметаллическую пластину 3.2);
  • электродвигатель, запускающий работу компрессора (состоит из рабочей обмотки 4.1 и пусковой 4.2);
  • пусковое реле (включает в себя контакты 5.1 и катушку 5.2)

При замкнутых контактах терморегулятора и кнопки оттаивания напряжение подается через термозащитное и пусковое реле на электродвигатель. В момент пуска ток в рабочей обмотке несоизмеримо велик, при протекании его в катушке 5.2 коммутируются контакты реле. После чего через контакты 5.1 пускового реле замыкается пусковая обмотка 4.2, снижая величину тока на этапе запуска. При уменьшении токовой нагрузки на рабочую обмотку катушка пускового реле отпускает контакты, и прохождение тока через пусковую обмотку прекращается. В случае чрезмерного нагревания системы или при больших токах срабатывает термозащитное реле, предотвращая тем самым перегревание и последующий пожар.

Принцип охлаждения в холодильнике

Компрессор перемещает холодильный газ по системе трубок и капилляров. Внутренняя часть которых называется испарителем, в них за счет пониженного давления происходит испарение газа и поглощение тепловой энергии внутри камеры. После этого хладагент из трубок испарителя перемещается в наружный контур конденсатора, где тепловая энергия переходит в нагревание воздуха на кухне, а сам газ получается сжиженным. Жидкость снова нагнетается в испаритель, где она поглощает тепло, и превращаясь в газ замыкает цикл.

Что делать после разборки

Проволоку не следует вырезать с двигателя. Сначала следует отрезать контакты от проводов, затем разобрать пластины статора, извлечь ротор из статора и размотать проволоку. Чтобы избавиться от припаянных контактов необходимо пользоваться плоскогубцами и пинцетом; не следует пытаться силой выдавить ротор, так это приведет к спутыванию проводов и усложнит процесс размотки проволоки.

Медь является одним из лучших проводников электричества, поэтому широко применяется в бытовой технике, производстве кабелей, труб.

Если учесть, что пунктов приема металлолома сейчас большое множество и часто они располагаются в жилых кварталах, а транспортные расходы будут невелики или отсутствовать вовсе, то почему не сдать медь и прочий металл и получить дополнительный доход.

Диагностика и замена деталей

Перед тем как починить холодильник самостоятельно, необходимо выяснить точную причину поломки. Это позволит оценить размер проблемы и возможность ее самостоятельного устранения. Может быть, своими руками произвести ремонт будет технически невозможно и придется воспользоваться услугами сервисного центра.

Перед началом работы необходимо напомнить, что любые действия по диагностике и ремонту электрических приборов необходимо производить, предварительно прекратив подачу тока. Рассмотрим распространенные поломки холодильника, методы их диагностики, а также правильные варианты решения этих проблем.

Поломка компрессора

Самой серьезной проблемой, которая может обнаружиться при диагностике неисправностей, является поломка компрессора. Можно уверенно сказать, что замена компрессора в холодильнике своими руками, как и его ремонт, невозможна и, скорее всего, придется менять холодильник.

Чтобы проверить исправность компрессора, нужно открутить заднюю нижнюю крышку, под которой он находится. Можно сразу увидеть группу контактов, с помощью которых компрессор подключается к питанию. Зеленый и желтый провода являются заземлением, первый коричневый и синий — питаются от сети, второй коричневый и черный — питают компрессор.

Необходимо отсоединить все провода и замкнуть два коричневых контакта. Затем включаем в розетку. Если компрессор не заработал, придется купить другой холодильник.

Устранение проблем с вентилятором

Подавляющее большинство современных холодильников оснащены системой No Frost. Следующим этапом диагностики будет проверка вентилятора, разгоняющего холодный воздух в морозильной камере. Вентилятор всегда соединяется с компрессором, чтобы в случае поломки вентилятора трубки испарителя преждевременно не обмерзли.

Необходимо открыть морозильную камеру и снять заднюю стенку с расположенным на ней вентилятором. Он имеет лишь два контакта, к ним надо подать питание. Для этого вполне подойдет обрывок любого шнура. Если вентилятор не заработал, необходимо произвести замену.

Температурный предохранитель

Предохранитель расположен в морозильной камере. Он представляет собой маленький цилиндр из металла, который находится в прозрачном пластике. Его необходимо отсоединить и проверить стандартным тестером, в случае неисправности потребуется заменить предохранитель.

Замена термостата

Термостат отвечает за поддержание необходимой температуры внутри холодильной камеры. В зависимости от температурных показаний термостат включает и выключает электрический мотор компрессора. В случае его поломки холодильник либо прекратит работу, либо будет работать безостановочно.Какотремонтировать

Термостат находится внутри холодильной камеры. Его можно отличить по наличию регулятора температуры. Вам надо снять термостат и замкнуть подходящие к нему провода напрямую. В том случае, если работает мотор — необходима замена термостата.

Неисправность пускозащитного реле

Главной причиной выхода из строя этого реле являются перебои напряжения в сети. В таком случае холодильная камера просто прекращает работу.

Реле располагается на компрессоре или рядом. Его можно отличить по пластиковому корпусу. Диагностировать неисправность можно по наличию оплавленных контактов или нагара на корпусе. Необходимо отсоединить реле, предварительно зафиксировав схему подключения контактов. Замена этой детали не должна стать особой проблемой.

Роль компрессора в холодильнике

Важнейшей частью холодильника является компрессор

Оказывается, агрегат, установленный на нашей кухне, не создает холод, а лишь забирает тепло. Краем уха все мы слышали, что существует такое вещество как хладагент. Что-то он там охлаждает. Осталось понять, что и каким образом. Хладагентом называют жидкость или газ, чаще всего фреон (хотя существуют агрегаты, работающие и на твердых веществах), которые в процессе испарения и последующем сжатии способны забирать тепло у охлаждающихся продуктов.

Важнейшей частью холодильника является компрессор – поршневое устройство, предназначенное для сжатия и перемещения этого самого хладагента. Циркуляция (то есть круговорот) его происходит следующим образом. Заправленный через компрессор (металлический бачок, расположенный в самом низу задней стенки холодильника) хладагент с помощью поршня уплотняется и подается в длинную спиралеобразную трубку, расположенную в задней части холодильника, называемую конденсатором.

В процессе такого сжижения происходит нагрев газа (фреона).Далее горячий хладагент (действительно, задняя стенка холодильника периодически нагревается) для снижения давления проходит через очень узкую (диаметром около миллиметра) медную капиллярную трубку (дроссель). Из нее газ попадает в испаритель – трубку большего диаметра. Давление продолжает снижаться, фреон остывает и постепенно вновь испаряется (разжижается).

Температура при этом падает, и он начинает забирать тепло из помещенных в холодильник продуктов.

На фото показан цикл работы компрессора для холодильника

Затем компрессор по обратной трубе всасывает разжиженный газ, и процесс начинается заново. Цикл будет повторяться, пока в холодильнике не будет нужной, выставленной нами температуры. Затем он на время отключится или снизит обороты.

Cколько стоит замена компрессора холодильника?

Минимальная полная стоимость замены компрессора холодильного агрегата в нашем сервис-центре – 7500 руб

.
Цена зависит как от марки, так и от модели холодильника.

Ниже приведена ориентировочная стоимость замены компрессора отдельно стоящих холодильников наиболее распространенных брендов.

Еще раз обращаeм ваше внимание, что указана ориентировочная стоимость. Назвать точную стоимость замены компрессора на вашу модель холодильника сможет только мастер или дежурный инженер (старший мастер) при согласовании заказа

Владельцам холодильников Samsung, Electrolux, Liebherr, LG, Bosch и других высокотехнологичных марок следует учитывать, что на их холодильных агрегатах может быть установлен инверторный компрессор. Стоимость замены инверторного компрессора значительно отличается от обычной. Минимальная закупочная цена такого компрессора – 180$.

На фото ниже: инверторный мотор-компрессор. Как вы видите внешне он ничем не отличается от поршневых кривошипно-шатунных или кривошипно-кулисных мотор-компрессоров, установленных на подавляющем большинстве холодильников. Определить инверторный или обычный компрессор (мотор) установлен на ваш холодильник, как правило, можно только после проведенной диагностики или по серийному номеру, продуктовому коду агрегата.

Принципиальная схема устройства холодильника

Ещё 30 – 40 лет назад бытовые холодильники имели довольно простое строение: мотор-компрессор запускался и отключался 2 – 4 устройствами, о применении электронных плат управления и речи быть не могло.

Современные модели имеют множество дополнительных опций, но принцип работы в целом остается неизменным.

В старых холодильниках всё дополнительное оборудование сводится к индикатору питания и лампочке освещения в холодильной камере, которая отключается кнопкой при закрытии двери

Терморегулятор – основной и единственный орган управления, которым пользователь может настроить работу старого холодильника, располагается обычно внутри холодильной камеры. Под силовым рычагом – крутящейся ручкой – скрыта пружина сильфона. Она сжимается, когда в камере холодно, тем самым размыкая электрическую цепь и отключая компрессор.

Как только температура поднимается, пружина распрямляется и вновь замыкает цепь. Ручка с указателями силы заморозки холодильника регулирует допустимый диапазон температур: максимальную, при которой компрессор запускается, и минимальную, при которой охлаждение приостанавливается.

Тепловое реле  выполняет защитную функцию: контролирует температуру двигателя, поэтому расположено непосредственно возле него, часто совмещено с пусковым реле. При превышении допустимых значений, а это может быть 80 градусов и более, биметаллическая пластина в реле изгибается и прерывает контакт.

Мотор не получит питания до тех пор, пока не остынет. Это защищает как от поломки компрессора вследствие перегрева, так и от пожара в доме.

Мотор-компрессор имеет 2 обмотки: рабочую и стартовую. Напряжение на рабочую обмотку подается напрямую после всех предыдущих реле, но этого недостаточно для запуска. Когда напряжение на рабочей обмотке повышается, срабатывает пусковое реле. Оно дает импульс на стартовую обмотку, и ротор начинает вращаться. В результате поршень сжимает и проталкивает по системе фреон.

Мотор-компрессор сжимает и перекачивает фреон по трубкам системы, что обеспечивает перенос тепла из камер холодильника наружу, охлаждение продуктов

В целом цикл работы холодильника можно описать следующим образом:

  1. Включение в сеть. Температура в камере высокая, контакты терморегулятора замкнуты, мотор запускается.
  2. Фреон в компрессоре сжимается, его температура повышается.
  3. Хладагент выталкивается в змеевик конденсатора, расположенный за спиной или в поддоне холодильника. Там он остывает, отдает тепло воздуху и переходит в жидкое состояние.
  4. Через осушитель фреон попадает в тонкую капиллярную трубку.
  5. Попадая в испаритель, расположенный внутри камеры холодильника, холодильный агент резко расширяется благодаря увеличению диаметра трубок и переходу в газообразное состояние. Полученный газ имеет температуру ниже -15 градусов, поглощает тепло из камер холодильника.
  6. Немного нагретый фреон поступает в компрессор, и всё начинается заново.
  7. Через некоторое время температура внутри холодильника достигает заданных значений, контакты терморегулятора размыкаются, мотор и движение фреона останавливаются.
  8. Под воздействием температуры в помещении, от новых тёплых продуктов в камере и открывания двери, температура в камере повышается, терморегулятор замыкает контакты и начинается новый цикл охлаждения.

Эта схема в точности описывает работу старых однокамерных холодильников, в которых один испаритель.

Однокамерные холодильники имеют небольшую морозильную камеру, не отделенную теплоизоляцией от основной, одну дверцу. Продукты в передней части морозилки могут подтаивать

Как правило, испаритель является корпусом морозилки в верхней части агрегата, не изолированный от холодильной камеры. Отличия в устройстве других моделей рассмотрим далее.

Причины поломок и выхода из строя компрессора

Система охлаждения холодильника, как говорилось выше, является сложным замкнутым контуром. Большинство современных производителей гарантируют ее исправную работу в течение длительных сроков. Кроме того, почти все такие системы снабжены системами защиты от большинства распространенных нарушений правил эксплуатации, возникающих по вине потребителя.

Чаше всего поломка компрессора происходит из-за:

  • повышенного или пониженного напряжения в электрической сети;
  • пиковых сачков напряжения;
  • нарушения режимами работы холодильника (например, забывают отключать временный режим «быстрая заморозка»);
  • дополнительного нагрева частей холодильника (например, если холодильник стоит возле батареи отопления);
  • попыток потребителей самостоятельно менять и ремонтировать части холодильника.
  • повреждений (корпуса, конденсатора) при перевозке или передвижении холодильника.

Проверка работоспособности компрессора – шагов

Если вы хотите знать, как проверить компрессор холодильника – рабочий или нет, пошаговая инструкция поможет вам разобраться в этом непростом вопросе. Независимо от типа оборудования, алгоритм осмотра и выявления причин поломок схож для разных моделей.

Перед тем как испытывать компрессоры холодильников, технику обязательно нужно обесточить. В противном случае вы рискуете повредить электропроводку или получить удар током.

Устройство компрессора холодильника

Итак, как проверить компрессор холодильника – видео на нашей странице поможет сориентироваться в главных моментах. Чтобы найти пробой в системе следуйте алгоритму:

Отсоедините все трубки от компрессора

Чтобы отсоединить трубки, ведущие от компрессора к другим элементам системы, воспользуйтесь кусачками. Если вы не уверены в своих навыках, вызовите специалиста. Мастер по ремонту холодильника сделает демонтаж быстро и безопасно.

Устранение соединений компрессора холодильника

Демонтируйте компрессор с основания

После того как основная часть фреона улетучится, можно продолжить работу с оборудованием. Осталось отделить остатки труб горелкой. Сгорающий при этом фреон не опасен. Чтобы снять компрессор достаточно открутить крепежные болты.

Убираем остатки труб при помощи горелки

Снимите пусковое реле

До того как проверить работает ли компрессор холодильника, нужно отсоединить пусковое реле. Данный элемент скрывает контакты, необходимые для следующих процессов. Чтобы при этом не повредить пускозащитные реле для холодильников, используйте отвертку. Конструкция механизма похожа на обычную электрическую вилку с тремя штырями вместо двух.

Пусковое реле холодильника

Зачистите краску на проверяемых поверхностях

Перед тем как проверить компрессор холодильника мультиметром убедитесь, что на проверяемых участках поверхности нет краски. Для определения уровня сопротивления между тремя контактами и корпусом, металл должен быть чистым. Если есть покрытие, аккуратно соскоблите его надфилем.

Проверьте обмотку мультиметром

Замер сопротивления выполняется тестером. Показатели на выводах должны быть следующими:

  • Между парой горизонтальных – 30 Ом.
  • Между нижним и верхним левым – 20 Ом.
  • Между нижним и верхним правым – 15 Ом.

Перед тем как проверить обмотку компрессора холодильника ознакомьтесь с параметрами, допустимыми для вашей техники, поскольку в зависимости от марки и модели они могут отличаться.

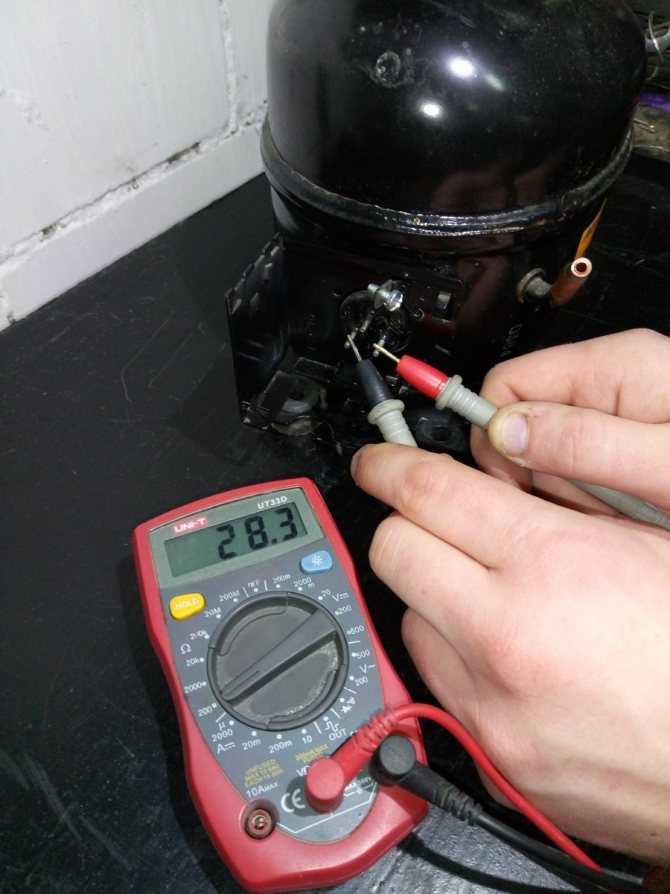

Проверка обмотки компрессора мультиметром

Проверьте рабочую линию на обрыв

Чтобы выявить наличие обрыва, нужно определить какое сопротивление образуется между контактами прохода и оборудованием. Для этого мультиметр подключается к:

  • Участку меди на штуцере.
  • Проходным проводам.

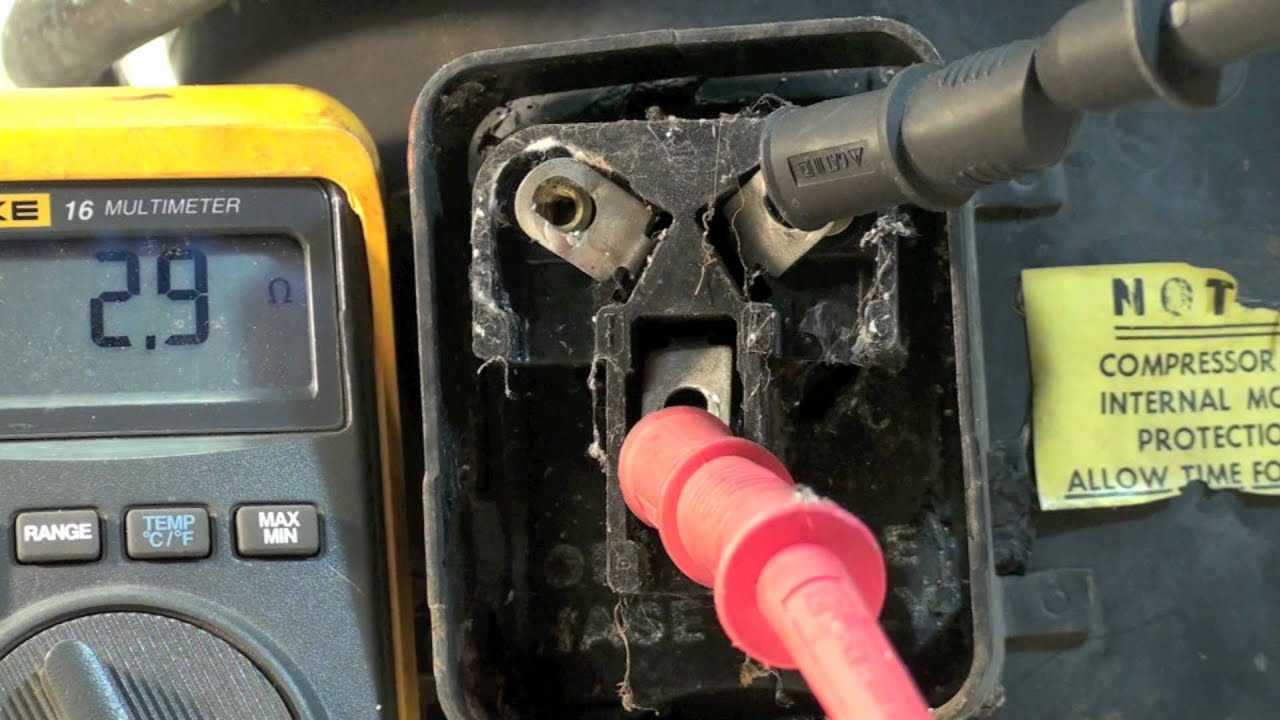

Проверка уровня сопротивления компрессора мультиметром

Если оборудование работает правильно, данные об обрыве будут выведены на экран. Наличие сопротивления свидетельствует о серьезных неисправностях.

Проверьте компрессор манометром

Если при предыдущей проверке вы не выявили повреждений, но холодильник все равно работает некорректно или не запускается, воспользуйтесь манометром. Данный аппарат измеряет уровень давления. Для этого нужно:

  • Подсоединить трубку отвода к штуцеру нагнетания.
  • Зафиксировать показания при включенном компрессоре.

Минимальная отметка должна достигать шесть атмосфер. Если цифра увеличивается, рефрижератор работает правильно.

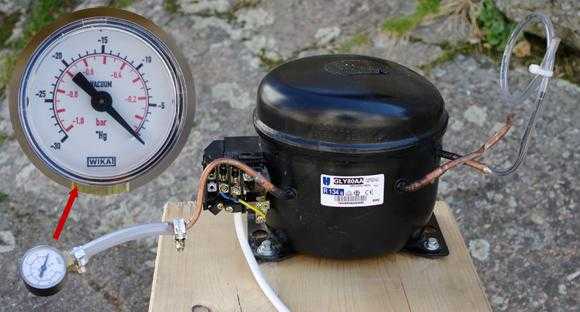

Проверка давления в компрессоре при помощи манометра

Проверьте силу тока

Выявить неполадки в движении тока можно также как проверить реле компрессора холодильника, только сейчас нужно использовать протестированную, исправную деталь. Для этого вам потребуется:

  • Присоединить реле к компрессору.
  • Включить систему.
  • Взять клещами тестера сетевой провод.

При мощности электродвигателя в 140 Вт, допустимым показателем является 1,3А. Эти значения прямо пропорциональны. Соответственно когда снижена мощность мотора, то и сила тока должна быть меньше. Так для электродвигателя на 120 Вт, нормальным будет показатель в 1,1-1,2А.

Это наиболее эффективные методы как проверить работу компрессора холодильника без привлечения мастера. Если у вас остались вопросы, вы можете задать их специалистам , позвонив по телефону. При необходимости для вас подберут и комплектующие для замены неисправных, в том числе реле, компрессоры, ТЭНы оттайки холодильников и многое другое. Обращайтесь в любое время!

Это интересно: Терморегулятор для холодильника: как проверить и заменить своими руками
