Правильное подключение стиральной машины к водопроводу и канализации

Этап 5. Подключение к канализации

Слив отработанной воды из бака можно организовать двумя способами:

  1. При помощи идущего в комплекте сливного шланга, в унитаз или в умывальник.
  2. Методом стационарного подключения к канализационной системе дома.

К канализационному коллектору подключить аппарат можно через особый сифон, оснащённый боковыми патрубками. Процесс выполняется в несколько этапов:

  • Труба канализационной системы в нужном месте разрезается.
  • В разрез вставляется фитинг-тройник с отводом необходимого диаметра.
  • К отводу прикручивается кран для аварийного перекрытия слива.

Непосредственно к крану прикручивается сливной шланг от стиральной машины. Приведённый способ отлично подойдёт для домов с новыми коммуникациями, выполненными из пластика. В старых домах советской постройки, где для прокладки канализационных сетей использовались толстостенные чугунные трубы, вариант с разрезкой и вставкой фитинга-тройника окажется весьма трудоёмким и сложным.

В более простом варианте можно подсоединить сливной шланг напрямую к канализационной трубе, без сифона. Но тогда в помещении может возникнуть стойкий неприятный запах, исходящий из коллектора. Сифон, благодаря имеющемуся гидрозатвору, не пропускает канализационные миазмы в стиральную машину, а из неё – в комнату.

Как подключить стиральную машину-автомат к водопроводной системе

Собираясь подключить стиральную машину своими руками, имейте в виду, что выполнить это можно несколькими способами. Также нужно учитывать два фактора, влияющих на исправность работы стиралки, – это напор давления воды в трубах, который должен быть равен примерно 1 атмосфере, и чистота воды. Если оба они не удовлетворяют требованиям для полноценного функционирования техники, то ставится насос и очиститель воды.

С помощью обжимной муфты

В случае если всё ещё в доме эксплуатируются металлические водопроводные трубы, то эффективнее всего произвести подключение при помощи обжимной муфты. Таким же способом можно воспользоваться при работе с металлопластиковыми трубами. Подобная муфта представляет собой две металлические половинки, которые скручиваются болтами с резьбой для врезания шарового крана. Кроме него, также потребуется холодная врезка на ½ дюйма, дрель, канцелярский нож, отвёртки и разводной ключ.

Пластиковая обжимная муфта

Принцип её монтажа несложный, и его алгоритм расскажет подробная инструкция.

Иллюстрация Описание работ

Место врезки

Выбираем удобное, в зависимости от положения машинки, место холодной врезки.

«Примерка» муфты

Прикладываем муфту к месту, где она будет врезаться. Определяем примерно площадь на трубе, которую она закрывает, и счищаем краску канцелярским ножом. Это делается для того, чтобы все элементы прижимной муфты плотно прилегали к трубе.

Сверление отверстия

Сверлим отверстие диаметром 10 мм. При этом делаем это ровно посередине отчищенного от краски участка.
Сборка муфты

Вставка прокладки

Собираем все составные муфты – вкладываем сердечник и поверх него резиновую прокладку.

Крепление муфты

Надёжно крепим муфту на трубе. При этом выполняем равномерное закручивание всех болтов.

Уплотнение резьбы крана

Накручиваем ФУМ-ленту на резьбовое соединение крана по часовой стрелке для того, чтобы при закручивании она не деформировалась.

Монтаж крана

Надёжно закрепляем кран для подключения стиральной машины к водопроводу в муфте. Для более прочного крепления воспользуйтесь разводным ключом.

Мнение эксперта
Валерий Дробахин
Инженер-проектировщик ВК (водоснабжение и канализация) ООО «АСП Северо-Запад»

“Если подключение будет происходить возле счётчика, то его необходимо установить гораздо раньше, чем произведётся подвод шланга к водопроводу.”

После монтажа крана проверяем, идёт ли вода через него. Если всё было сделано правильно, то проблем возникнуть не должно, и можно подсоединять шланг для подачи воды от машинки.

Внимание! Если такого не хватает, то его можно приобрести в магазине. Но воздержитесь от соединения родного и покупного шланга, так как лишняя спайка – это возможность возникновения риска протечки.

Посредством фитинга

В случае если ведётся подключение стиралки рядом с гибкой подводкой, то без специальных фитингов не обойтись. Для полноценного соединения потребуется несколько элементов. Но в некоторых магазинах можно найти готовые «наборы для подключения стиральных машин». В принципе, если такой нашли, можно брать. За неимением такового придётся подобрать следующий комплект:

  • тройник на 15 мм с внутренней резьбой;
  • кран шаровой на 15 мм с внутренней и наружной резьбой;
  • бочонок на 15 ммс наружной резьбой;
  • бочонок переходной на 15 и 20 мм с наружной резьбой.

Набор фитингов для подключения машинки стиральной

В принципе, подобные фитинги можно заменить другими, что не повлияет на качество соединения шланга с водопроводом:

  • тройник на 15 мм с наружной резьбой;
  • кран шаровой на 15 мм с внутренней и наружной резьбой;
  • муфта на 15 мм с внутренней резьбой;
  • футорка на 15 мм с внутренней и наружной резьбой на 20 мм.

Набор фитингов №2 для подключения машинки стиральнойФитинги в сборке

Когда всё необходимое куплено, собираем вручную, проверяем, все ли фитинги подходят. После разбираем и уплотняем резьбу. При этом она должна быть достаточно закрученной, но не чрезмерно, т.е. закручиваться вручную с усилием, но до конца. Когда все трубы соединены с помощью тройника, открываем кран холодной воды, чтобы удостовериться в том, что она поступает без перебоев.

Схема подключения машинке к водопроводу с помощью тройника

Установка стиральной машины своими руками без водопровода + видео

Если нет возможности за неимением центрального водопровода подключить к нему стиральную машину, например, на даче, то для подачи воды используют насосные станции. Это довольно затратный способ. Мы же предлагаем из подручных средств соорудить свой небольшой насос, тем самым привести автомат в полноценное рабочее состояние. Видео ниже подробно расскажет о таком «хитром» способе.

Варианты размещения

Есть несколько мест, куда можно поставить стиральную машину:

  • туалет;
  • ванная или совмещенный санузел;
  • кухня;
  • коридор.

Самый проблемный вариант — коридор. Обычно в коридоре нет требуемых коммуникаций — ни канализации, ни воды. Придется их «тянуть» к месту установки, что совсем не просто. Но иногда это — единственный вариант. На фото ниже есть несколько интересных решений того, как можно поставить машинку в коридоре.

Вариант установки стиральной машины в узком коридоре
Сделать нечто похожее на портал — тоже выходСпрятать в тумбочкуВстроить в мебель для прихожей

В туалете есть все коммуникации, но в типовых многоэтажках размеры этого помещения такие, что иногда сложно развернуться — места нет совсем. В этом случае устанавливается стиральные машины над унитазом. Для этого делается полочка так, чтобы сидя на унитазе она не касалась головы. Понятно, что он должен быть очень крепким и надежным, а автомат — с очень хорошими амортизаторами. Стиралка должна быть установлена идеально, иначе она может упасть при работе. В общем, при таком способе установки стиральной машины не помешает сделать несколько планок, которые не дадут ей упасть с полки.

Полочка капитальная и надежная, но скользкая — под ножки нужен резиновый коврик для амортизацииВ стену замоноличены мощные уголки, на них установлена стиралка. С ножек сняты пластиковые упоры, а под оставшиеся винты просверлены дырки в уголках

Ыиксция надежная, важно только чтобы от вибрации не вырвало уголки из стеныЗакрыть можно вертикальными жалюзиЭто уже целый шкафчик. Не хватает только дверец

Ванная комната — помещение, в котором чаще всего ставят стиральную машину.

Однако в некоторых квартирах площадь ванной слишком мала, в них едва помещается умывальник и ванная. Для таких случаев есть альтернативные варианты.

В последнее время на кухне все чаще устанавливают стиральные машины вместе с другой бытовой техникой, где также есть возможность подключить к водопроводу, канализации и электросети.

Чтобы смотрелось все органично, надо машинку выбрать такой высоты, чтобы она вписалась в размер, да и сама мойка лучше квадратная — они тогда станут стенка к стенке. Если места не хватает, можно хоть часть корпуса задвинуть под мойку.

Поставить стиральную машинку рядом с мойкойМодные ныне столешницы в ванной можно отделать мозаикойЕсли позволяет место, просто поставить машинку рядом с мойкой

Есть более компактный способ — поставить стиральную машинку под раковину. Только раковина нужна особой формы — чтобы сифон устанавливался сзади.

Чтобы поставить стиральную машину под мойкой нужна специальная раковинаОдна из раковин, под которую можно поставить стиральную машинку

Следующий вариант установки стиральной машинки в ванной — сбоку от ванны — между ее бортом и стенкой. Сегодня размеры корпусов могут быть и узкими, так что такой вариант реальность.

Узкие корпуса уже не редкостьМежду ванной и унитазомРаковина не должна быть меньше корпусаНикто не мешает сверху установить мойку

Один момент, ставить такую технику в ванных или совмещенных санузлах — не лучшая идея. Влажный воздух негативно влияет на корпус, тот начинает быстро ржаветь. Однако места обычно не много, хотя в принципе можно поставить машину под умывальник или повесить над ней полки. В общем, решать только вам.

Еще одно популярное место для установки стиральной машины — кухня. Встраивается в кухонный гарнитур. Иногда они закрывают двери, иногда нет. Это остается на усмотрение владельцев. Несколько интересных фото есть в галерее.

Дверки с вырезом под «иллюминатор»Поставить в кухонный шкафВ кухонном гарнитуре стиральная машинка смотрится вполне органично

Какой кран выбрать?

На полках магазинов можно отыскать много видов устройств, предназначенных для установки перед наливным шлангом стиралки. Большой популярностью пользуются многооборотные и шаровые краны. В первом случае вода перекрывается двигающейся пластиной, во втором – небольшим шариком, имеющимся внутри конструкции. Можно выделить сразу несколько преимуществ шаровых кранов:

  • высокая герметичность;
  • мгновенный «отклик», за счет чего перекрыть воду можно за секунду;
  • простота устройства. Поэтому срок службы таких кранов больше;
  • небольшие размеры. Это дает возможность ставить их даже в самых стесненных условиях.

Шаровые краны тоже бывают разных видов:

  • проходные;
  • тройники (трехходовые);
  • угловые.

Проходной кран можно устанавливать как на ответвление от центрального стояка, так и врезать в трубу. У данного устройства с обеих сторон имеются выходные отверстия. Используется не только для подключения автоматических машин, но и сантехники.

Трехходовой кран имеет целых три выхода. Одно отверстие ответственно за прерывание потока воды, другие два – объединяют все отводы в общую, единую систему. Чаще всего такие устройства используются именно для врезки в трубопровод, где они совмещаются с прочими приспособлениями, к примеру, со смесителем. Используя угловой кран, легко поделить отвод на две независимые ветви. Обычно такие устройства применяются для подключения унитазов и нестандартно размещенных автоматических стиралок.

Думая, какой кран купить, определитесь с местом подключения. В маленьких помещениях лучше использовать угловые устройства. Они помогут сократить пространство, необходимое для организации точки вывода.

Если нужно объединить несколько сантехнических приборов, предпочтение лучше отдать тройнику. Когда имеется отдельный отвод под машинку-автомат, можно поставить обычный проходной шаровой вентиль. Диаметр приобретаемого крана должен соответствовать размеру трубопровода

Обращать внимание стоит и на особенности резьбы. Также стоит смотреть, в какую сторону будет поворачиваться кран

Ручка не должна упираться в стену, иначе полностью перекрыть водный поток не получится. Чтобы правильно подобрать запорное устройство, нужно учитывать все эти нюансы.

Поделитесь своим мнением — оставьте комментарий

Особые варианты подключений

Отдельно можно также упомянуть нестандартные виды подсоединений крана. Их часто используют, если нет возможности предпринять традиционное подключение или необычный способ является наиболее удобным.

Вариант #1 — установка крана на смеситель

Подобный вариант встречается на практике, поскольку привлекает пользователей своей простотой и доступностью. Однако вряд ли его можно назвать приемлемым, поскольку подобная схема имеет большое число негативных факторов.

Установленный у смесителя кран для подключения выглядит не слишком эстетично, так как в этом положении разместить дополнительный вентиль достаточно трудно

Такое расположение крана вредно сказывается на состоянии смесителя: последний испытывает повышенный уровень нагрузок, что существенно снижает срок эксплуатации устройства. Кроме того, комбинирование двух приборов усложняет пользование как краном, так и смесителем.

Специалисты считают допустимым применение подобного решения лишь как временного варианта, однако стоит вовремя позаботиться о корректном подсоединении машины.

Модели, оснащенные системой «Аква-стоп» позволяют отказаться от крана для подключения. У таких вариантов на конце наливного шланга устанавливаются магнитные клапаны, препятствующие превышению уровня воды

Стоит особо предостеречь владельцев квартир от установки крана на смесители старого образца. Чтобы подсоединить приспособление в этом случае, придется выполнять сложную процедуру, требующую материальных и временных затрат.

Если необходима именно эта схема подсоединения, желательно одновременно с монтажом крана установить также новый современный смеситель.

Вариант #2 — монтаж на старые трубы

В старых домах водоснабжающая сеть часто бывает выполнена из металла (как правило, из чугуна). В этом случае торцы труб могут быть изъедены коррозией, что усложняет проведение монтажных работ.

Подобную проблему установки крана можно двумя методами:

  1. Обработать края труб напильниками. Это позволит выровнять торцы элементов, благодаря чему прокладку шланга можно провести близко к трубе.
  2. Установить удлинитель, в один конец которого можно спрятать поврежденные коррозией торцы. С другого края эта деталь монтируется с зафиксированным шлангом с прокладкой.

В любом случае важно убедиться в целостности конструкции и защитить трубы от дальнейшего разрушения, например, покрыв их антикоррозийной краской. Но еще лучше сразу поменять трубы, чтобы подключение остальных устройств не вызывало проблем

Вариант #3 — двойное подключение стиральной машины

В некоторых моделях стиральных автоматов, чаще всего производства Японии и США, предусмотрена возможность подсоединения одновременно к горячему и холодному водоснабжению.

Двойное подключение стиральной машины в целом аналогично обычному подсоединению при помощи проточного крана, однако эти детали устанавливаются сразу на двух шлангах, протянутых к трубам с холодной и горячей водой

Подобные варианты позволяют значительно снизить затраты электроэнергии, поскольку в них нет необходимости специально подогревать холодную воду, как в обычных агрегатах.

Широкому распространению подобных машинок мешает низкое качество горячей воды: в ней содержится большое количество минеральных примесей, из-за чего не только возрастает риск поломки механизмов, но и падает качество стирки.

Что понадобится для монтажа?

В процессе установки крана под рукой нужно иметь целый набор инструментов. Подготовив все заранее, вам не придется отвлекаться от работы. Итак, при подключении понадобится:

  • разводной ключ. Приспособление необходимо для монтажа, а именно фиксации патрубков, закручивания гаек;
  • калибратор. Будет нужен, чтобы «подогнать» размеры крана и трубы;
  • плашка (в народе лерка). Необходима для «вырезания» резьбы;
  • отвертка, крестовая и шлицевая;
  • дрель и напильник;
  • ножницы для резки полимеров;
  • болгарка. Потребуется, если запорное устройство врезается в трубу.

Кроме этих инструментов, будет необходим двойной шланг. Он иногда идет в комплекте со стиралкой, или же приобретается отдельно. Лучше, чтобы его длина была несколько больше, чем требуется. За счет этого будет иметься небольшой запас, который «пригодится» при перестановке техники.

Лучше установить перед запорным краном фильтрующий элемент. За счет небольшой сеточки можно добиться улучшения качества и умягчения воды. Все это минимизирует риски образования накипи на внутренних деталях машинки.

Кроме этого, важно не забыть подготовить кольца-уплотнители, подмотку, пару запасных болтов, ленту ФУМ. Без этих приспособлений невозможно закрепить кран и обеспечить герметичность соединения

Перед началом работ следует обдумать, какой вариант подключения будет оптимальным, принимая во внимание конфигурацию помещения и размещение сантехники

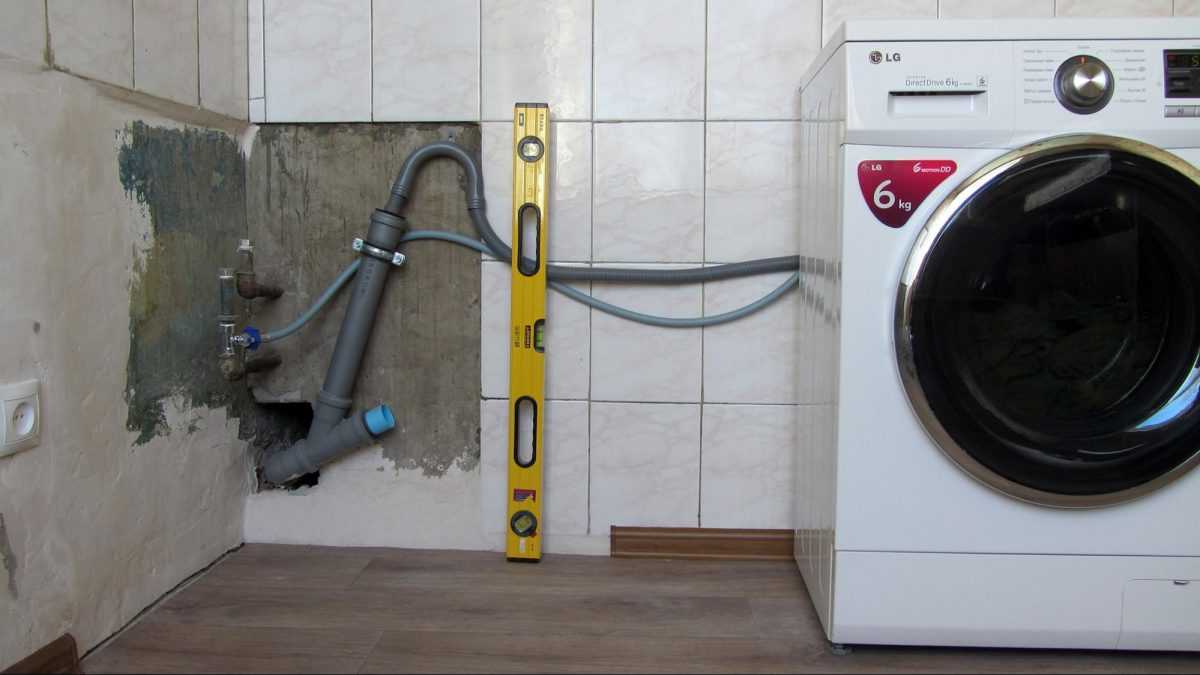

Как подключить стиральную машину к канализации своими руками

Отработанная вода из стиральной машинки сливается через шланг в водоотвод для ванной, раковины или унитаза. Шланг должен быть подвешен на специальный держатель, это предусмотрено техническими характеристиками, То есть шланг должен превышать определенный уровень.

Но иногда этот способ не представляется возможным осуществить и приходится держать во время слива шланг вручную. Такая мера обычно является временным решением.

Наиболее часто практикуется прямой вывод шланга в канализационную систему. Обычно канализационный слив находятся рядом со специализированными санитарными зонами. Отводной шланг не заметен за унитазом, ванной или в тумбе кухонной раковины.

Но если всё-таки он открывается взору можно использовать специальные коробы для декоративной маскировки. Такое подключение слива является очевидным плюсом, потому что это простое решение занимает мало времени и не требует приобретения дополнительных материалов или инструментов.


Подключение шланга стиральной машины к канализации

Единственный элемент, который может понадобиться – это тройник сливной для канализационной трубы с уплотнительной прокладкой для шланга. Устанавливается он просто – плотно вставляется в специальную выемку-паз основной трубы. Есть много разновидностей определенных размеров.

Продлеваем срок жизни барабана – устанавливаем фильтр для воды

Реклама твердит нам: если не будете использовать средства для смягчения воды при стирке, то барабан машинки покроется страшным известковым налётом, детали заржавеют и агрегат придется выбросить, ведь ремонт в таком случае будет сравним с покупкой новой стиралки. Да, действительно, качество современной воды далеко от идеала, ведь даже ее нормальный кислотно-щелочной баланс не гарантирует долгую и беззаботную жизнь стиральной машины.

Более того, в некоторых домах из крана течет вода с взвесью различных металлов, от чего уж точно не убережет «чудо-средство»

Поэтому так важно заранее подготовить поступающую воду – установить фильтр воды. Выбор фильтров  в магазине огромен: они и от крупных частиц избавят, и откорректируют солевой состав

Как правило, большинство фильтров имеют верхнюю и нижнюю резьбу для удобного подсоединения к кранам. Сам процесс установки довольно простой:

1. Отсоединяем шланг машинки от крана.
2. Накручиваем верхнюю часть фильтра на кран.
3. Прикручиваем шланг от машинки к нижней части фильтра.
4. Открываем воду и проверяем герметичность соединений. Если вода просачивается – дозакручиваем фильтр.

Какие алгоритмы автоматики влияют на правила подключения стиральной машины — их важно понимать

Чтобы без ошибок подготовить ваше новое приобретение для надежной работы надо хорошо представлять технологию, заложенную в ее конструкцию. Она состоит из последовательных этапов:

  1. забора воды. Автоматика открывает обычный клапан во встроенной магистрали и контролирует датчиком уровень заполнения. По его сигналу клапан снова закрывается;
  2. нагревом водного раствора до установленной температуры электрическими ТЭНами и их автоматическим отключением;
  3. стиркой белья за счет вращения барабана от привода электродвигателя. Автоматика обеспечивает выполнение режимов, заданных установленной пользователем программой;
  4. сливом грязного раствора в канализацию под принудительным давлением от помпы и последующим прекращением этого режима;
  5. автоматическим наполнением бака чистой водой до срабатывания датчика уровня;
  6. режимом полоскания;
  7. повторным сливом воды в канализацию с отжимом белья.

Эти 7 этапов могут быть дополнены другими режимами. Но я привел их для того, чтобы пояснить необходимость первоочередного подключения к канализации.

Ведь, если вначале заполнить бак водой, то ее потом куда-то потребуется сливать. Поэтому вам следует начинать с этого пункта. А здесь необходимо хорошо представлять гидравлические процессы.

Внизу сливной магистрали на выходе из бака стоит помпа, соединенная со сливным шлангом. Никаких запорных вентилей и клапанов здесь нет. По внутренним полостям вода может перемещаться в любую сторону.

Чтобы стиральный раствор оставался в баке во время стирки шланг просто поднимается выше заливного уровня, отделяя свою полость от канализационной магистрали.

Таким способом создаются два сообщающихся сосуда (бак и канализационная труба), соединенные внизу нижним коленом сливного шланга.

Сейчас производители прямо на корпусе выполняют такое крепление стационарными пластиковыми скобами. При этом верхняя точка сливной магистрали уже поднята выше рабочего уровня воды в баке.

Примерно в половине случаев подключения различных моделей этого бывает достаточно для организации нормальной стирки.

Если же сливной шланг опустить с корпуса ниже установленного уровня воды, что не сложно сделать раскреплением скобок, то жидкость под собственным весом просто начнет стекать через водяной насос и дальше в канализацию.

Это при стирке почувствует датчик контроля уровня. Он сработает, откроется клапан заливки. Холодная вода потечет в бак, станет заполнять его сверху. А снизу одновременно будет проходить ее сток…

В итоге алгоритм работы автоматики нарушится, а стирка станет внезапно прерываться и возобновляться. Бытовая электрическая помощница станет жить своей жизнью, чем доставит много хлопот своей хозяйке.

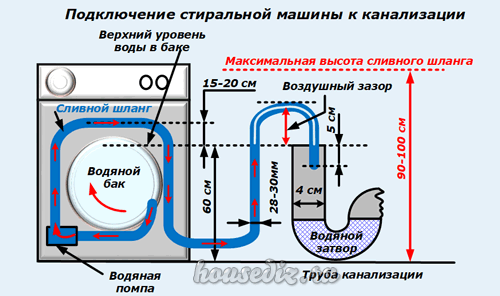

Чтобы исключить подобные неприятности разработана схема подключения стиральной машины к канализации с учетом требований гидравлики.

Внутри канализационной трубы по правилам делается колено с водяным затвором. Оно предотвращает проникновение неприятных запахов внутрь помещения.

Из него на высоту до 60 см (верхний уровень стирального бака) возвышается часть трубы с диаметром внутреннего пространства от 4 см. Сюда через уплотнительный резиновый переходник вставляется конец сливного шланга с сечением 28-30 мм.

При этом его еще немного приподнимают для обеспечения дополнительного воздушного зазора. Он необходим для предотвращения самослива, возникающего из-за образования разряжения в герметичном отсеке гидросистемы даже после отключения помпы.

Максимальная высота верхней точки шланга не должна превышать 100 см. Иначе водяной насос не сможет продавить всю загрязненную воду в канализационную магистраль.

Приведенные на картинке габариты в цифровом выражении могут изменяться в зависимости от марки модели и разработок производителя. Уточняйте их в технической документации.

Иногда заводской длины сливного шланга может не хватить. Тогда его докупают такой же марки в строительном магазине и подсоединяют через переходник.

Автоматика может почувствовать нарушения в работе сливной магистрали, ведущие к сбою ее алгоритмов по разным причинам (забит фильтр, самослив…). В этой ситуации стирка будет прекращена, а на табло появится сообщение об ошибке E20.

После небольшого теоретического экскурса переходим к рассмотрению практических вопросов.

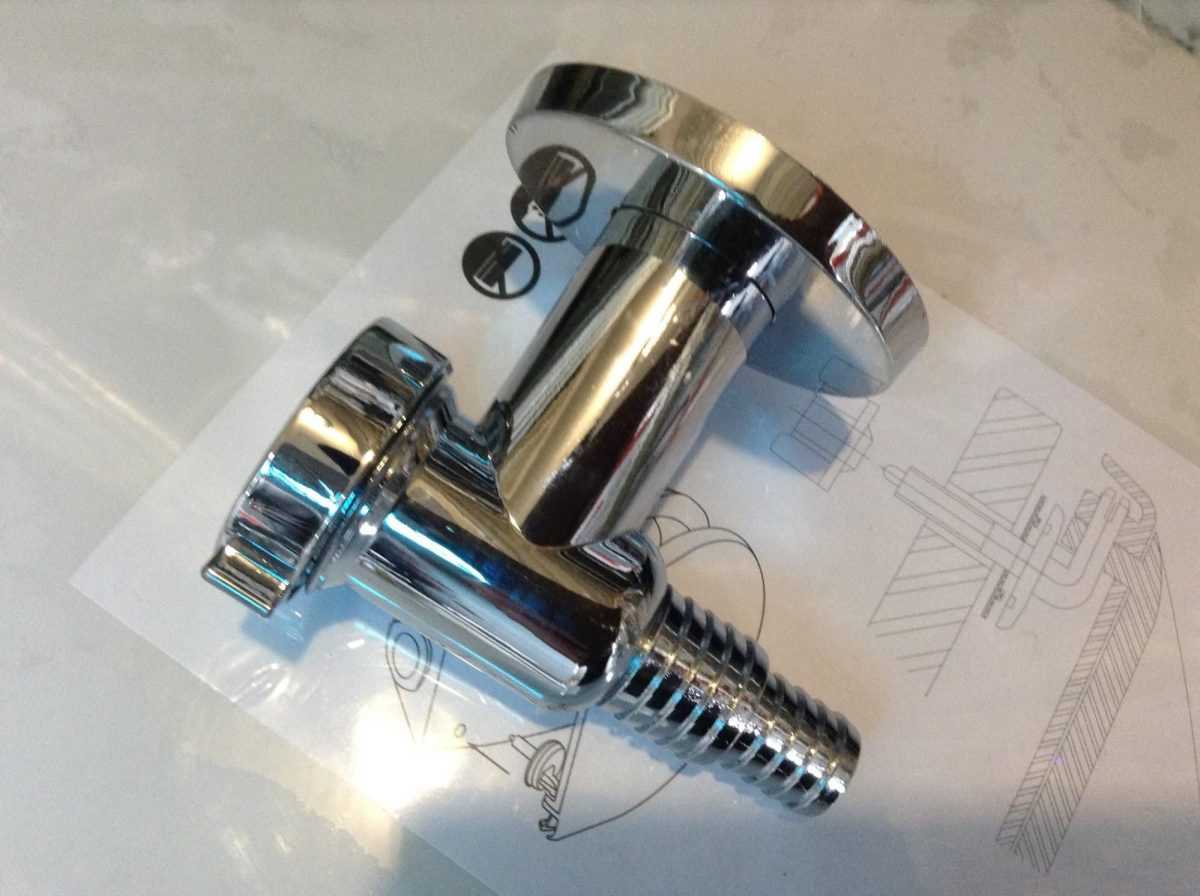

Виды проходных вентилей для стиральной машины

Метод считается самым несложным и экономичным, устанавливают оборудование на соединение труба-шланг.

Устанавливать вентиль возможно в месте подачи воды на:

  • умывальник;
  • шланг сливного бачка унитаза;
  • кухонного смесителя;
  • водонагревателя.

Производители производят устройства с различным направлением, исходя из этого старайтесь выбирать такие модели, дабы их рычажок был эргономичен в применении и доступен, а не упирался бы в стенке. Условно направление возможно назвать – правым и левым.

Исходя из практики, многие эксперты советуют применять в этом случае проходные краны двух производителей:

  • Arco;
  • Fornara (отмеченные синим флажком).

Советы

Рассмотрим, какой кран поставить на стиральную машину и где в различных случаях:

  1. В то время, когда перед шлангом уже установлен кран, например, на сливной бачок, не имеет значения – до либо по окончании него вы решите монтировать проходной вентиль-тройник для подсоединения стиральной машины.
  2. В случае если шланг подключен к водонагревателю, и вы решили подсоединить к нему еще и стиральную машину, кран на последнюю необходимо устанавливать между краном и основной магистралью на водонагреватель. Тогда вы сможете проводить стирку в любое время, а не тогда, в то время, когда отключат тёплую воду.
  3. При установке стиральной машинки на кухне, где имеется смеситель ветхого поколения, и он подключен еще к трубам, а не шлангам, лучше его заменить, а не пробовать применять врезной хомут.

Тут вы обойдетесь одним проходным краном:

  • заберите газовый ключ;
  • открутите контргайку как возможно дальше. Процедура, вероятнее, потребует приложить силу, в особенности в то время, когда труба покрашена. Рекомендуем откручивать гайку неспешно, иногда откручивая ее назад;
  • скрутите следом за ней муфту, которая по накатанной резьбе будет идти легче. В этом случае старайтесь высвободить резьбу от пакли, кроме этого скручивая муфту иногда назад;
  • окончание трубы возможно рваным из-за коррозии и времени, исходя из этого напильником сделайте ровную плоскость. Тогда прокладка гибкого шланга будет хорошо и равномерно прижата к торцу.

Подключение к водопроводу

Подсоединение стиральной машины к водопроводу начинается по окончании демонтажа транспортных установки и болтов электрической розетки с заземлением. Применяйте для этого обычный наливной шланг, идущий в наборе со стиралкой.

Пошаговая инструкция по подсоединению к водопроводу:

  1. Прикрутите наливной шланг одним концом к входному отверстию, размещенному позади машинки. Жестко зафиксируйте его накидной гайкой.
  2. Присоедините второй конец к водопроводу через кран под стиральную машину.

Следите, дабы наливной шланг наряду с этим не был перекручен либо заломлен. Резьбовые соединения межу шлангом и краном уплотните резиновой прокладкой. Имеете возможность кроме этого применять и особую эластичную сантехническую ленту.

Варианты подачи воды

Ниже рассмотрим детальнее чаще всего вероятные:

https://youtube.com/watch?v=ffnzi3JN7JY

https://youtube.com/watch?v=bGugwjth7WI

Как подключить к канализации

Подключение слива к канализации возможно несколькими способами, а главное несложными для самостоятельного выполнения:

Правильный монтаж к канализационным коммуникациям

  1. Как подключить стиральную машину к канализации в ванной и обеспечить, чтобы вода после стирки сливалась в канализацию(картинка №4). Применяется для этих целей шланг, именуемый сливным, он заводится в элемент канализационной трубы «тройник», и уплотняется резинкой для герметичности. Главное, чтобы верхняя часть находилась немного выше по отношению к сливу на 0,6 м. Для этих целей предназначены крепежные элементы.
  2. Слив для стиральной машины в канализацию через пластиковый сифон(картинка №1). Оборудования нужно выводить в канализационную линию, это действие выполняется в стационарном варианте. Выбрав такое решение, необходимо приобрести слив с отводом, предназначенный для этих целей. Не забываем про верхний угол, дабы дать наклон сливу. В некоторых сифонах уже предусматривается слив. Есть вариант — слив располагать под коленом пластикового сифона, через «тройник» (картинка №3)(пример в видео ниже) . Если пренебрегать этим регламентам, то не исключено проникновение отработанной воды. После появляется запах и начинает вонять отходами жизнедеятельности.
  3. Альтернативный способ подсоединить стиральную машину к канализации. Для этого используется сливной шланг и крепление напоминающее букву «С», его можно легко присоединять к ванной, унитазу, раковине, все что имеет выход в трубопровод канализации. Такой метод монтажа временный, шланг следует завести с избежанием касания с поверхностью отработанной воды.

Пример монтажа слива к сифону умывальника

Подключение слива стиральной машины к канализации и обеспечение выхода отработанной воды после стирки, выполнить несложно, здесь важно обеспечить герметичность соединения во избежание протечек

Три варианта как правильно выполнить подключение стиральной машины к канализации

Не менее важный момент, чем подведение к водопроводу – подключение стиральной машины к канализации, ведь поступившая вода с грязью и остатками стирального порошка должна быть удалена.

Подключаемся к канализации

Сделать это можно несколькими способами:

  • через удить сифон для слива воды;
  • вывести шланг в ванную или унитаз;
  • вывести в умывальник на кухне или в ванной комнате.

Как подключить слив стиральной машины к канализации через сифон

Самый безопасный, практичный и верный способ как подключить слив стиральной машины к канализации – использовать специальный пластиковый сифон с обратным клапаном внутри. У сифона имеется отвод, на который и надевают сливной шланг, другим концом сифон закрепляется в канализационной трубе. Такое соединение избавит вас от неприятного вида и запаха сливных вод.

Сифон

В ванную или унитаз

Большинство людей, не имея сантехнических навыков или попросту не зная, не задумываются по поводу подведения слива стиральной машины автомат к канализации непосредственно, а просто крепят сливной шлаг с помощью пластмассового крючка из комплекта на краю раковины, ванны или унитаза.

Как сделать слив в ванную

Несомненно это самый дешевый и простой способ, но в таком случае сантехника подлежит чистке после работы машинки, кроме того пользоваться ей по назначению в такие моменты проблематично, ну, а если забыть о шланге, может случиться потоп.

К умывальнику на кухне

Если трубы канализации надежно спрятаны, унитаза и ванной рядом нет, то можно подсоединить слив к канализации, используя обычный сифон, расположенный под раковиной. В таком случае необходимо только установить тройник на трубе раковины.

Слив через умывальник

Такой способ надежен и прост, но так как сифон не снабжен обратным клапаном, то запахи из канализации напрямую поднимаются по трубам. Решить эту проблему сможет лишь установка слива с гидрозатвором.

Подсоединение к электросети

Для современной техники нужна евророзетка с заземлением.

Лучше выбрать специальную розетку с крышечкой, защищающей от влаги.

Стоит отметить: если вы хотите установить машинку под раковину, то нужно выбрать раковину, у которой сифон находится не по центру, а сзади.

Если не соответствует, можно проложить в стенке провод до счетчика и установить отдельный автомат на 16 Ампер.

Этот провод должен состоять из трех жил. Подключение стирального автомата через удлинитель очень нежелательно. В инструкциях к некоторым моделям это прямо запрещается.

Совет специалиста: чтобы не было поражения током, можно постелить резиновый коврик под машину и рядом с ней, заодно он уменьшит вибрацию во время отжима.

Без водопровода


Как быть, если нет водопровода:

  1. Носить воду и заливать ее в машинку вручную. (О том, как подключить стиральную машину, если нет водопровода, и как подобрать стиральную машинку для сельской местности, Вы можете прочитать здесь).
  2. Поставить бак для воды на высоте 2-3 метра и подключить его к машине-автомату. За счет большой высоты вода поступает в машину под достаточным напором.
  3. Сделать самодельную насосную станцию.
  4. Купить заводской вариант насосной станции для частного дома.

Ниже представлено подробное описание установки насосной станции своего производства:

  1. Найти бак из нержавейки. Воды в баке должно хватать на одну стирку (обычно около 100 л).
  2. Проделать отверстие в днище и закрепить в нем переходник на резьбу.
  3. Обработать место соединения силиконовым клеем или другим герметизирующим веществом, чтобы это место не подтекало. Подождать 8-10 часов (согласно инструкции на герметике).
  4. В боковой части бака под верхним краем проделать отверстие, чтобы вода не застаивалась. Бак устанавливается выше стиральной машины.
  5. К трубкам насоса присоединить переходники с помощью герметика. Подождать, пока высохнет. К контактам насоса прикрепляется провод. Эти места нужно изолировать.
  6. Найти клапан, отвечающий за впуск воды в машинку. В разных моделях он расположен по-разному. Легче всего вооружится инструкцией по эксплуатации и разыскать его по схеме.
  7. Очистить от изоляции по 1 см. на двух проводах, ведущих к этому клапану и присоединить к ним провода от насоса. Изолировать эти два соединения.
  8. Нижнюю трубку насоса подключить к шлангу, подающему воду в машину. Тогда насос будет работать одновременно с клапаном машины и вода будет поступать в машину под давлением.

Подключение к электросети

Заметим, что подключение двигателя от стиральной машины к 220 вольтам (то есть к домашней электропроводке)- очень ответственный момент. В отличие от старых моделей (например, Рига или Ока), современные машины-автоматы (Candy, Miele, Whirlpool  и т.д.) требуют выполнения определенных условий.

Начнем с того, что энергопотребление такой техники  может доходить до 2,5кВт, а это может быть  опасным для старой бытовой электросети, рассчитанной на силу тока до 10А. Поэтому, в первую очередь, необходимо убедиться, что в проводке используется кабель, провода которого имеют необходимое сечение.

Подключая машинку для стирки к электричеству, следует придерживаться следующих правил:

  • провести отдельную линию питания, которая рассчитана под мощность электродвигателя машинки (точные параметры содержит руководство по подключению или инструкция);
  • для подключения использовать розетки с классом защиты не ниже IP44;
  • тип такой техники, согласно ПУЭ, в обязательном порядке должен подключаться не через обычный защитный автомат, а УЗО. Это позволит отключить подачу питания, когда происходит «утечка» на корпус;
  • подключить защитное заземление.

Заметим, что согласно ПУЭ, эксплуатация техники данного типа без выполнения последнего  условия запрещена. Это связано с тем, что для срабатывания УЗО требуется наличие защитного заземления. Помимо этого, в случаях не соблюдения данного условия, про гарантийный ремонт можно забыть.

Если в частном доме провести заземление, отвечающее нормам, относительно несложно, то в квартире многоэтажного дома сделать это самостоятельно практически невозможно.

Внимание! Использовать системы водо- или газопровода, а также отопления в качестве заземления запрещается. Это не только может создать аварийную ситуацию, а также привести к поломке оборудования, но и создать угрозу для вашей жизни

Если вы сомневаетесь в своих силах или не уверенны, что можете соблюсти все правила подключения электрооборудования, воспользуйтесь услугами, которые может предложить мастер электрик.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
РусПро
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
