Как усилить сигнал антенны телевизора

Инструкция как сделать антенну

Монтаж любой антенны горизонтального типа начинается с выбора опоры, к которой в последствии будем крепить изоляторы. Первая опора должна находиться на крыше дома, а для второй можно выбрать дерево с соответствующей высотой. Изоляторы прикрепим на стойки с помощью стальных тросов.

Роликовые блоки используются для уменьшения колебаний. Чтобы их задействовать нужно зафиксировать на противоположном конце проволоки небольшой груз, соединив его с антенной.

Принимающий элемент будущей антенны должен представлять собой цельный фрагмент из единого материала. Если целого куска проволоки нет, то можно объединить несколько элементов из единого материала посредством зачистки и пайки оловянным припоем.

Крепление для вертикального принимающего элемента антенны представляет собой стойку, которая исключает изменение положения проволоки во время сильного ветра.

Как усилить сигнал цифрового ТВ своими руками для 20 каналов

Как самостоятельно усилить цифровой ТВ-сигнал на 20 стандартных цифровых каналов:

Переместите антенну
Важно, чтобы он был направлен в сторону башни.
Используя усилитель.
Добавление дополнительных телевизионных антенн.
Обратите внимание на помехи: удалите металлические предметы.
Проверьте кабель, возможно, его нужно заменить.

Подбор коэффициента усиления

Представленный критерий отвечает за прием и декодирование входного сигнала с определенным качеством. В этом случае показатель усиления зависит от значения KU

При выборе важно учитывать, что мощность усилителя должна превышать параметр антенны. В противном случае это не принесет желаемого результата и вы не заметите улучшения качества

Обычно для DVB-T2 выбирается CU 32 дБ. Этого показателя будет вполне достаточно для кабеля, длина которого не превышает 32 метра. Но не менее важен выбор самой антенны. Примечание: если уровень сигнала недостаточен, усиление вызовет много шума.

Также можно увеличить длину кабеля, но это ослабит входящий сигнал. Выбрать наиболее точный показатель коэффициента невозможно. Но приблизительную стоимость узнать можно.

Куда направить антенну для приема цифрового сигнала

Чтобы правильно определить местонахождение телебашен, воспользуйтесь официальным сайтом — karta.rtrs.rf. Зайдя на страницу, вы увидите карту со всеми ретрансляторами в стране, включая зоны покрытия. В поле поиска выше введите свой город проживания. На карте отображаются изображения всех башен в этом районе.

Нажмите на населенный пункт и проверьте расстояние до репитеров. Также будут продемонстрированы данные о частоте передачи, нумерации телеканалов, наличии мультиплексов.

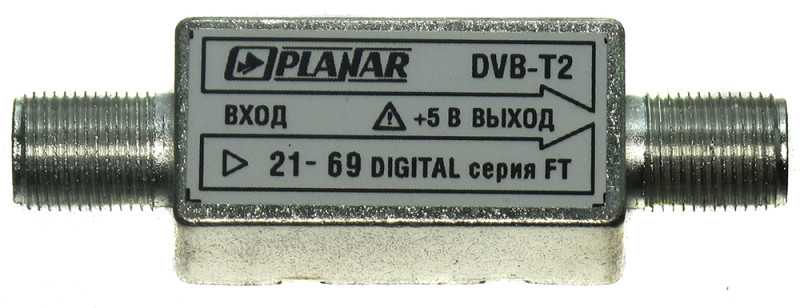

Электропитание

Особенность такого оборудования кроется в блоке питания, отделенном от антенны. Сегодня усилители можно разделить на два типа в зависимости от блока питания:

1. На 12 вольт. Часто используется для дачи или комнатных антенн.
2. На 5 вольт. Подходит для непрерывного цифрового телевещания. Часто используется в спорт-барах.

Усилитель сигнала цифрового ТВ своими руками – схема

Прежде чем мы посмотрим на инструкцию по сборке собственного усилителя, изучим типы антенн, которые используются в настоящее время:

1. Телескопический. Другое имя имеет решающее значение. Он отличается простотой изготовления и применяется на расстоянии до 5 км от башни. Круговая поляризация для обнаружения различных радиоволн.
2. Патч-антенны. В основном при изготовлении используются прямоугольные элементы, защищенные пластиком. Имеет вертикальную и горизонтальную поляризацию. Главное преимущество — это увеличение показателя КУ и возможность принимать переотражения.
3. Волновой канал. Это наиболее часто используемый вариант. Это конструкция из направляющих, отражателей и вибраторов, расположенных на поперечине. Волновой канал часто располагается на открытом воздухе, встречаются модели с отражателями. Также они часто оснащены усилителями и фильтрами.
4. Зигзаг. Главное преимущество — простота сборки и возможность принимать отражения. То есть зигзагообразные антенны легко собрать в домашних условиях.

усилить цифровой сигнал телевизионной антенны в домашних условиях можно с помощью последнего варианта, то есть с помощью зигзагообразной антенны. В этом случае выигрыш будет зависеть от количества квадратов. Таким образом, вы сможете самостоятельно собрать конструкцию, затратив минимум денег.

Антенный усилитель легко собрать в домашних условиях, ориентируясь на схему. Он не потребует много энергии, не вызовет помех, а частотный диапазон не будет превышать 900 МГц.Низковольтное оборудование с питанием от 3 до 5 В не потребляет более 3 мА.

Плюсы и минусы антенных усилителей

Усилитель цифрового ТВ-сигнала имеет следующие преимущества:

1. Устраните плохое качество.
2. Прием слабых сигналов.
3. Небольшой шум.
4. Улучшение сигнала в широком диапазоне частот

Выделим недостатки:

• Оборудование может быть перегружено сильными сигналами в диапазоне 49-230 МГц.
• При выходе могут возникнуть пассивные убытки.
• Он может получить урон во время грозы.

Что делать?

Если проблема актуальна, то в первую очередь необходимо убедиться в том, что приставка включена. Не горит зеленый индикатор на панели, значит, нужно взять в руки пульт дистанционного управления и нажать на нем соответствующую круглую кнопку включения/выключения устройства.

Если устройство активно, то проблема решается другим способом, зависящим от ее характера. Бывает, что изначально приставка была подключена, что называется, «по-старинке», через кабель — и это неправильно. Если подключение осуществляется к телевизору старой модели, то потребуется купить дополнительное оборудование (тюнер с соответствующим входом и выходом). Далее кабель, идущий непосредственно от антенны, необходимо подключить к выходу с названием Input (IN). Кабель, предназначенный для подачи сигнала на телевизор, нужно подключить к разъему, обозначенному как Output (OUT).

Владельцам современной техники, оснащенной разъемами типа HDMI, нужно докупить соответствующий кабель. Через него будет простое и быстрое подключение.

В любом случае при соединении важно помнить одно общее правило: те кабели, которые находятся на приставке, подключаются к разъему Output, а те, что на панели телевизора — к гнездам с обозначением Input

В случае когда телевизор не видит приставку даже после всех проведенных манипуляций, нужно проверить исправность самого оборудования. Приставку цифрового телевидения можно протестировать только на другом телевизоре. Нелишним будет проверить на исправность и сам телевизор. Техника может находиться в рабочем состоянии, но при этом разъемы и входы будут сломаны.

Почему после подключения «цифра» плохо показывает или периодически теряется?

Отсутствие или плохое качество сигнала цифровых каналов может иметь несколько причин:

• неисправность цифровой приставки;
• заводской брак оборудования;
• профилактика на телеканале;
• ремонтные или технические работы провайдера;
• плохая погода;
• прекращение трансляции канала;
• проблемы с разъемами и проводами, например, от оборудования отошли кабели;
• неправильная прошивка программного обеспечения.

Прекращение трансляции

• Если на экране полностью отсутствует картинка и звук, а при переключении на другие каналы такой проблемы не наблюдается, наиболее вероятная причина — прекращение трансляции телеканала или изменение частоты его вещания.

  Справка! О прекращении каналом трансляции передач зачастую сообщает экранная заставка с соответствующим текстом.

  Информация о подобных изменениях можно найти на официальном сайте телекомпании.

• Другая возможная проблема — просроченная подписка на платный телеканал. Когда оплаченный период заканчивается, доступ к просмотру закрыт.

  При продлении подписки нужно учитывать, что вещание платного канала возобновится только спустя сутки.

Погодные условия

Цифровое эфирное телевидение в меньшей степени, чем аналоговое, зависит от погоды за окном. Тем не менее, сильный ветер, облачность, удары молнии, снегопад и мороз могут негативным образом влиять на способность антенны принимать рассеянный сигнал.

Как правило, непогода приводит к таким проблемам, как:

• запаздывание звука;
• изображение в «кубиках».

Внимание! Ослабить сигнал может неудачное расположение дома: в низине, в окружении других жилых зданий или промышленных предприятий.

Неисправное оборудование

Подключение цифрового телевидения требует большего количества оборудования, чем аналоговое ТВ. Соответственно, вероятность поломки одного из элементов цепочки возрастает. Неисправным может быть:

• ресивер (приставка);
• кабели и разъемы;
• антенна;
• телевизор.

Старая версия программного обеспечения на приставке приводит к частому «зависанию» при работе из-за неправильного декодированию DVB-T2 сигнала. Поэтому желательно уточнять при покупке, есть ли обновления для устройства.

Если в телевизор встроен тюнер DVB-T2, необходимость в приставке отпадает. Однако ресивер обладает рядом преимуществ за счет дополнительных функций (родительский контроль, отложенный просмотр, запись на USB и т.д).

• Если имеются повреждения кабеля, окислены провода или «расшатаны» разъемы, картинка и звук не будут качественными.
• Если антенна обладает слабой чувствительностью или вышел из строя усилитель, на телевизор будет поступать слабый сигнал.

Для получения качественного изображения требуется принимать 60% от мощности поступающего сигнала. Для просмотра ТВ в высоком качестве рекомендован коэффициент усиления минимум 40 дБ.

Справка! Антенна может быть комнатной или наружной, выбор зависит от близости или удаленности телебашни. В первом случае достаточно комнатной антенны, а при значительном расстоянии от передающего телецентра лучше использовать наружную антенну с усилителем и разместить ее на максимально возможной высоте.

Неправильная прошивка телевизора часто становится преградой для подключения цифрового ТВ. Для просмотра каналов, скорее всего, аппарат придется перепрошить.

Выбор усилителя

Антенный усилитель подключают как можно ближе к тв антенне. Размещение около приемника приводит к усилению шума вместе с передаваемым сигналом, изображение будет хуже. Блок питания может размещаться около усилителя, а также отдельно.

Домашняя антенна, выполненная вместе с усилителем

Параметры, определяющие правильный выбор усилителя, следующие:

• расстояние от телецентра;
• необходимый диапазон частот;
• тип антенны, для которой усиливается сигнал.

Предельное расстояние до источника передачи сигнала не должно превышать 150 км. На удалении менее 10 км усилитель обычно не устанавливают, поскольку уровень сигнала достаточно высокий. Для получения нормального сигнала целесообразно хорошо подобрать антенну. Как сделать антенну для телевизора своими руками из проволоки .

Коэффициент усиления не должен быть слишком большим, иначе от самовозбуждения может появиться значительный шум. Множество выпускаемых моделей имеют разные характеристики. Здесь стоит обратиться к мастеру, который знает, как улучшить прием, и поможет подобрать необходимое устройство. Установка на антенну широкополосного усилителя дает возможность охватывать весь диапазон телевещания.

В России распространены антенны с усилителями польского производства (фирма ANPREL). Собственное усиление у них небольшое, и параметры в основном определяются дополнительным усилителем. Ему присущи следующие недостатки: самовозбуждение, высокий уровень создаваемых шумов, перегрузка от мощных сигналов диапазона МВ, повреждается от грозовых разрядов, пассивные потери на выходе.

В своем большинстве тв усилители работают по стандартной двухкаскадной схеме на основе биполярных транзисторов высокой частоты с общим эмиттером.

Усилители на двух каскадах: SWA-36 (а) и SWA-49 (б)

Усилительный каскад захватывает широкополосную полосу. Входной сигнал подается на базу транзистора (Т1) через конденсатор (С1). Необходимая линейная характеристика в нем создается подачей напряжения смещения через резистор (R1). Но при этом коэффициент усиления уменьшается. Следующий каскад создан по аналогичной схеме со стабилизацией транзистора (Т2) в эмиттерной цепи обратной связью через резистор (R4).

Значительно повышать К р антенного усилителя не рекомендуется, поскольку он создает свой шум, который усиливается вместе с входным сигналом. Схему нетрудно сделать своими руками.

Улучшить схему можно, используя модель SWA-49. Это обеспечивается за счет использования фильтров L1C6, R5C4 и увеличения К р путем добавления конденсаторов (С5) и (С7).

Другие модели фирмы ANPREL немного отличаются от приведенных схем наличием цепей частотной коррекции на выходе и организацией обратной связи, от которой зависит величина коэффициента усиления. Если он находится близко к порогу устойчивости, существует большая вероятность самовозбуждения усилителя.

Телевизоры сами по себе имеют значительное усиление сигнала. Чем оно больше, тем выше становятся собственные шумы. Поэтому необходимо понимать, что на возможности приема могут оказывать влияние в большей степени свои шумовые помехи, чем слабый сигнал на входе. Сигнал должен быт не менее чем в 20 раз выше, чем напряжение собственных шумов. Ближе к этому значению изображение становится плохим, и мелкие детали уже не различаются.

На уровень собственного шума антенного усилителя максимальное влияние оказывает транзистор первого каскада. Правильно следует выбирать усилители по уровню шума, который не должен превышать 2 дБ. В инструкции он может быть не указан, но его можно найти в интернете или каталогах фирм.

Коэффициент усиления нужен в основном для компенсации потерь в кабеле. Особенно велики они на 21-60 каналах и составляют 0,25-0,37 дБ/м. Промышленный разветвитель добавляет потери, которые указываются на корпусе. При этом следует учитывать, что указанная величина затухания сигнала (обычно – 3,5 дБ) может отличаться на разных диапазонах длин волн. Это может быть максимальное или среднее значение. В любом случае надо брать заводское изделие, а не самодельное. Затем к суммарному затуханию следует добавить 12-14 дБ из расчета, чтобы улавливались слабые сигналы.

Как выглядит антенный разветвитель

Преимущества и недостатки антенных усилителей

Планируя домашнюю телевизионную сеть, следует учитывать, что при использовании нескольких схем усилителя видеопоток может значительно искажаться. Поэтому количество таких устройств должно быть как можно меньше.

К достоинствам этих устройств можно отнести следующее:

• принимается даже слабый ТВ-сигнал;
• возможно одновременное усиление сигнала в нескольких частотных диапазонах.
• Небольшие шумовые факторы;

Недостатки:

• Использование широкополосного усилителя может привести к перегрузке приемлемого уровня сигнала, поэтому вам нужно иметь элементы управления на разных диапазонах, чтобы избежать этой проблемы;
• Потеря выходного сигнала.
• Восприимчивость к ударам молнии;
• Самовозбуждение устройства;

Усиливающие устройства корректируют сигнал после антенны для телевизора. Поэтому какой из них выбрать, зависит от местности и потребностей телевизионного оборудования.

Итак, установка усилителя телевизионной антенны на даче или в деревне очень хорошо решает проблему слабого сигнала.

Еще один важный момент — питание. Каждый усилитель имеет источник питания, который может быть встроенным или внешним. Встроенный хорошо проработает со стабильностью электросети и потребляет до 10В. Если он перегорит, потребуется заменить все устройство. Поэтому, если в сети есть колебания напряжения, лучше использовать внешние накопители. Они имеют большие размеры и разное входное напряжение в зависимости от усилителя (5, 12, 18, 24 В).

Пивные банки (из-под «Пепси-Колы» тоже подойдут)

Почему этот материал так популярен?

во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.

Перед тем, как сделать антенну из пивных банок, убедитесь в том, что между телецентром и точкой приема нет высотных зданий, которые могут блокировать сигнал.

Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.

Необходимые материалы:

1. Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
2. Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
3. Антенный штекер, соответствующий вашему телевизору.
4. Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
5. Крепежные элементы: изолента, скотч, или пластиковые хомуты.
6. Паяльник, стандартный припой, флюс для пайки алюминия.
7. Нож, бокорезы, наждачная бумага.

Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.

Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.

Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.

Зачистка производится непосредственно перед пайкой и до «голого» металла.

Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.

Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.

Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.

Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.

«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

Если мощности сигнала все-таки не хватает, можно сделать антенный усилитель своими руками.

Типовая схема на иллюстрации:

Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.

Проверьте поступление сигнала на телевизор

Даже при слабом ТВ-сигнале, а в некоторых случаях и при минимальном, вы сможете настраивать DVB-T2-каналы с вашей антенны.

Самый низкий уровень, например 10-20%, может быть достаточным, чтобы поймать оба или один мультиплекс (пакет каналов). Другое дело, что на этом уровне каналы будут найдены и добавлены в память телевизора, но они будут плохо отображаться. Слабый, нестабильный сигнал будет вызывать зависание цифрового телевидения, тильда, рассеянное изображение, периодическое затухание звука.

Поэтому, даже если сигнал слабый, необходимо проверить доставку сигнала от антенны к телевизору (цифровому приемнику или телевизору).

Шкала является полосой, которая так же полна, как и сигнал высокий или низкий. Эту строку можно найти в настройках ТВ-канала, а точнее в меню «Поиск вручную».

Здесь вы найдете краткую инструкцию о том, как найти шкалу на телевизорах различных марок:

• LG — «Кнопка настройки на пульте ДУ» — «Все настройки» — «Канал» — «Поиск и настройка каналов» — «Поиск вручную». Внизу находится меню, в котором вы устанавливаете номер (или частоту) телевизионного канала, также есть шкала.
• Samsung — кнопка «Настройки» — «Broadcast» — кнопка «Ручной поиск». В верхней части выберите номер канала или соответствующую частоту, ширина полосы сигнала отображается внизу.

В случае установленного ящика алгоритм также одинаково. Откройте меню приемника с помощью пульта дистанционного управления, затем «поиск» раздел и «Ручной поиск».

Теперь установите канал, на котором транслируется программа DTV.

Номер нужного телеканала можно найти на карте CETB. Это картографическая служба, показывающая охват цифровым эфирным телевидением определенной территории. Перейдите на и введите в поле поиска свой полный адрес без номера квартиры. На карте нажмите на свой дом. Отобразится таблица с двумя ближайшими ретрансляторами. Данные для первого (ППРТ-1) и второго (ППРТ-2) мультиплексов являются обязательными.

Затем, если есть хоть малейший сигнал, на индикаторе будет отображен уровень.

Та же самая проверка проводится для слабого сигнала, так как проблема заключается в плохом приеме цифрового ТВ или плохой передаче от антенного приемника к телевизионному устройству. Возможно, что сигнал сильно теряет.

Результаты этой проверки определяют план дальнейших действий:

1. Сигнала вообще нет — Либо антенна расположена неправильно, либо где-то разомкнута цепь. Необходимо как можно правильнее направить антенну на усилитель и проверить кабельную линию, существующие соединения.
2. Сигнал слишком слабый. — слабое направление антенны, поэтому на структуре появляется слабый ток. Этого значения недостаточно, чтобы показать высокий уровень. Кроме того, необходимо отрегулировать антенну и проверить «след» на наличие повреждений, которые могут привести к потере сигнала.

Как работает цифровая антенна для телевизора: объясняю просто

Перед тем как заняться сборкой любой из четырех моделей приемных антенн следует хорошо понять те процессы, которые в них должны протекать.

Электромагнитные волны распространяются во все стороны горизонта от генератора передатчика электрических сигналов, установленного на телебашне.

Они обладают достаточной мощностью для своей зоны покрытия, но с увеличением расстояния их сигнал ослабевает. На его величине также сказывается рельеф местности, различные электрические и магнитные препятствия, состояние атмосферы.

В вибраторе, сориентированном перпендикулярно движению электромагнитной волны, по законам индукции наводится напряжение. Положительная и отрицательная полуволна гармоники создают свой знак.

Напряжение достигает свое максимальное значение — амплитуду в точках времени, соответствующей ¼ и ¾ периода или 90 и 270 градусов от синусоиды напряженности электромагнитной волны.

Любую форму и размеры активных вибраторов создают для наиболее эффективного наведения напряжения с минимальными потерями энергии. Учет положения этих точек рассчитывают по длине волны или частоте гармоники.

Напряжение, замкнутое на внутреннее сопротивление телевизионного приемника, вырабатывает в созданном контуре электрический ток. Его форма и направление изменяются и пропорционально повторяют сигналы передатчика на активной нагрузке.

За счет использования различных видов цифровой модуляции на стороне передатчика происходит прием и обработка сигналов информации внутри схемы телевизионного приемника.

Более глубоко рассматривать вопрос, как работает цифровая антенна для телевизора при ее создании, дальше не стану.

Какие технические характеристики антенны определяют качество приема ТВ сигнала

Антенну относят к обратимым устройствам потому, что она одинаково работает на стороне передатчика и приемника. При анализе характеристик используют ее включение в качестве генератора.

Для эффективного приема цифрового сигнала необходимо учесть, что на стороне генератора излучатель электромагнитных волн можно расположить под любым углом к горизонту, но, законодательно принято только два направления: горизонтальное и вертикальное.

Наша задача — повторить эту ориентацию для собственного телевизора.

Направление поляризации и другие данные передачи цифровых сигналов можно узнать на сайте оператора через поисковую систему.

Заходим на сайт, выбираем необходимые сведения.

Нас, в первую очередь, должны интересовать 3 характеристики:

• номер канала и его частота, для которой будем создавать антенну по строгим размерам;
• радиус зоны обслуживания передатчика, влияющий на качество сигнала и выбор конструкции вибраторов;
• направление поляризации.

Дальность расположения телевизора от передающей телебашни сильно влияет на конструкцию антенны.

Чем выше установлена антенна, тем лучше будет качество принимаемого сигнала, но длина кабеля может его значительно ослабить. В этом плане жители верхних этажей многоэтажных зданий имеют значительное преимущество перед соседями снизу.

Для зоны уверенного приема я испытал самые простые модели Харченко и петлевые сборки из коаксиального кабеля и провода, обладающие широким спектром частот приема.

На большие расстояния лучше собирать волновой канал или логопериодическую схему. Из простых конструкций хорошо себя зарекомендовала антенна Туркина, доработанная Поляковым.

Для примера, в моей местности удаление от телебашни составило 25 км, что входит в зону уверенного приема, а частота сигнала — 626 МГц вертикальной поляризации.

Длину электромагнитной волны рассчитываю через скорость света по частоте: λ=300/626=0,48 метра. Полуволна составит 24 см, а четверть — 12.

Под эти характеристики я делал 4 тестовые антенны для цифрового телевидения своими руками, которые описываю ниже.

Заключение

Слабый телевизионный сигнал – очень неприятная проблема, сильно затрудняющая жизнь любителям цифрового ТВ. Но чаще всего эта задача вполне решаемая.

Почему у меня прерывается или тормозит изображение, видны помехи?

Причин может быть много, но одна из самых распространённых – слабый сигнал.

Из-за чего сигнал может быть слабым?

Основные факторы: некачественное принимающее устройство; дальность расположения вышки; помехи на пути сигнала.

Как его можно усилить?

Есть несколько способов, но у каждого – свои ограничения:

поменяйте антенну на более качественную;

поднимите её повыше, направьте в сторону ретранслятора.

Можно попробовать заменить кабель на:

шнур с меньшим сопротивлением.

более короткий – для этого, скорее всего, потребуется также переставить технику.

Также может помочь использование антенного усилителя.

Как выбрать усилитель?

Главное, на что нужно обращать внимание – диапазон частот и мощность. мощный усилитель нужен только в том случае, если сигнал поступает очень слабый: например, вы находитесь на большом расстоянии от вышки или на пути много помех;

мощный усилитель нужен только в том случае, если сигнал поступает очень слабый: например, вы находитесь на большом расстоянии от вышки или на пути много помех;

лучше всего выбирать такой усилитель, который будет работать конкретно с нужным вам диапазоном. Широкополосные устройства работают с большим диапазоном, но качество их работы заметно меньше.

Как подключить усилитель?

Воспользуйтесь одной из данных выше инструкций – конкретная зависит от вашего усилителя.
