Как называется разъём для наушников: виды, особенности

Технические особенности

Джеки одинакового размера могут отличаться также количеством жил. К примеру, всем привычный джек 3,5 мм может иметь как 3, так и 4 жилы. В первом случае передается монозвук, во втором мы имеем полноценный стереозвук.

В большинстве случаев попадаются наушники с двухканальным звуком. Если присутствует микрофон, то это же уже гарнитура, а значит, на разъеме будет ещё один дополнительный контакт.

Прошлые версии

У некоторых людей в настоящее время есть телефоны прошлых годов, которые имеют устаревший разъемы. Они не имеют конкретного названия, поскольку каждый производитель делал разъемы исключительно под свой модельный ряд. К примеру, наушники от телефонов Sony не подходили к Nokia или Samsung, и наоборот.

На сегодняшний день 99% всех мобильных устройств оснащаются разъемом Mini Jack и полностью совместимы между собой.

Вывод

Наиболее популярным разъемом для подключения наушников является Mini Jack. Данный разъем можно считать практически универсальным, поскольку на сегодняшний день почти все устройства имеют на борту jack 3,5 мм.

Источник

Micro-USB, type-c

Наушники type-c

Lightning заменяет 3.5 миллиметровый разъем для наушников у Apple, а USB Type-C — у всех Android устройств. В скором времени все mini-jack на телефонах заменят type-c. Это сделано для более качественного звучания. Конечно, не все форматы в type-c смогут изменить качество воспроизведения. Но, если раньше звук сжимался при выходе из устройства, то теперь работать над звуком будут непосредственно наушники, а потому они смогут передать звук в самом лучшем качестве.

Распиновка проводов наушников на type-c выглядит так.

А1	А2	А3	А4	А5	А6	А7	А8	А9	А10	А11	А12
GND	TX1+	TX1-	+V	CC1	D+	D-	SBU1	+V	RX2-	RX2+	GND
GND	RX1+	RX1-	+V	SBU2	D-	D+	CC2	+V	TX2-	TX2+	GND
B1	B2	B3	B4	B5	B6	B7	B8	B9	B10	B11	B12

синий — USB3.1 10Gbps;
розовый — USB2.0 480MBps;
зеленый — земля;
оранжевый — дополнительный канал;
желтый — согласующий канал;
красный — питание.

Анастасия Кербель

https://reedr.ru/elektronika/kak-nazyvaetsya-razyom-dlya-naushnikov/
https://linchakin.com/posts/types-of-headphone-connectors/
https://myearphones.ru/instruktsii/raspinovka-i-vidy-shtekera-dlya-naushnikov

⇡#АЧХ

Один из наиболее наглядных способов представления звучания наушников — с помощью графика амплитудно-частотной характеристики устройства (АЧХ). Обычно это — кривая, которая описывает передачу тех или иных частот наушниками. Чем меньше резких изгибов она содержит и чем дальше она простирается на графике, тем точнее наушники передают исходный аудиоматериал. По АЧХ любители баса могут сразу определить, подходят им эти наушники или нет, — в области низких частот должен находиться «горб». Чем выше расположен график, тем громче звучат наушники.

АЧХ наушников Beats by Dr. Dre Studio

Ровная АЧХ не является гарантией высокого качества звука. Это — лишь предпосылка думать о том, что звучание сбалансировано, то есть никакие частоты не заваливаются и не выпирают, не режут слух.

Расположение разъёмов

У каждого персонального компьютера или ноутбука есть контактные разъёмы для подключения внешних устройств, которые ещё называют портами. Между ними есть различие: если разъёмы являются просто технической реализацией системы ввода-вывода, то порты уже выполняют обмен данными между процессором и подключаемым прибором.

Фото: removeandreplace.com

Расположение разъёмов отличается зависимо от модели материнской платы, корпуса (если имеется в виду ПК) или ноутбука.

Так, например, на системном блоке компьютера все разъёмы выводятся на заднюю или переднюю панели, а на ноутбуке их чаще всего располагают на боковых сторонах.

Какие бывают разъёмы для зарядки телефонов

Существует несколько разновидностей универсальных разъёмов, предназначенных для зарядки мобильного телефона.

Micro USB

Сегодня этот разъём применяется практически во всех телефонах Андроид, кроме Type-C. Провод не только заряжает гаджет, но и переносит данные на компьютер или ноутбук. Шнур постепенно уходит на второй план, но остаётся востребованным из-за следующих преимуществ:

компактные размеры – 2 х 7 мм;
прочный штекер;
поддержка OTG;
быстрая передача информации;
удобно пользоваться;
универсальность – он как заряжает гаджет, так и работает с данными – принимает их или передаёт.

Обеспечение телефона OTG позволяет им выступать в роли хостов. Если нужно перекинуть данные сразу из смартфона на комп, то опция позволит это сделать без посредников. Также к гаджету можно подсоединить любое устройство – накопитель, мышь, клавиатуру, наушники.

Lightning

Такой разъём использует компания Aplle, она же его и создала. Тип зарядки стоит дорого. Китайцы продают подделки за половину стоимости, но они могут быстро выходить из строя, поскольку даже оригинальные шнуры часто рвутся из-за своей хрупкости. Преимущества зарядки:

благодаря 8 контактам устройство заряжается быстрее;
данные передаются с высокой скоростью;
некрупные габариты;
отверстие в гаджете не расшатывается;
возможно подсоединить любой стороной.

Type-С

Разновидность создали в 2014 году. Разъём у шнура овальной формы и симметричный, поэтому его вставляют любой стороной. Новая зарядка потребовалась для облегчения работы стандарта USB 2.0 – у него только 4 контакта, тогда как в версии 3.1 их 24. Благодаря высокой мощности разъём является универсальным и обладает следующими преимуществами:

Быстро заряжает гаджет. Type-С передаёт заряд 100 Вт. Телефон с простым разъёмом micro USB заряжается около 4 часов, с Type-С он будет готов к работе буквально через час.
У него удобный двусторонний шнур, который пользователь подключает любой стороной. Это удобно, когда плохая освещённость и не видно, как воткнуть провод.
Быстро передаёт информацию. Стандарт 3.1 поддерживает скорость до 10 Гбит в секунду. Огромные объёмы данных с гаджета можно перемещать очень оперативно, а если к нему подсоединить монитор, то он станет показывать видеоклипы с высоким разрешением.

Телефонами можно было и раньше пользоваться как ПК, подсоединяя к ним разные приборы. С Type-С потенциал этой функции увеличен благодаря высокой мощности. Но не все разъёмы оснащены версией 3.1.

Зарядка Type-C установлена на следующих моделях:

Huawei Honor 8;
LG G5 SE;
HTC 10 Lifestyle;
Asus Zenfone 3;
Microsoft Lumia 950XL.

В последние годы выросла популярность разъёма Type-C. Несмотря на это, привычный USB всё равно не уйдёт с рынка. По подсчётам около 20 миллиардов устройств в мире оснащены зарядкой USB типа А.

Открытые

Наушники открытого типа предусматривают размещение динамика в камере, оснащенной прорезями, щелями или драпировкой. Благодаря такому решению открытые наушники имеют «связь с внешним миром».

С точки зрения прослушивания музыки в городском режиме, наушники открытого типа являются более безопасными. Помимо музыки, открытые наушники пропускают и окружающий шум. Использование открытых наушников позволяет избежать эффекта воздушной подушки, который усложняет работу мембраны, создавая дополнительные акустические искажения.

Вывод: независимо от типа конструкции и используемого излучателя, все наушники могут быть как открытыми, так и закрытыми. Определить их тип можно по внешнему виду амбушюров и головки, в которой размещен динамик. «Полуоткрытые» или «полузакрытые» наушники на практике существуют исключительно в воображении маркетологов.

В зависимости от того, как именно звук поступает от источника звука до излучателя наушников, они делятся на две категории: проводные и беспроводные.

Наушники открытого и закрытого типа

Специалисты так трактуют открытость — это небольшая изоляция с обеих сторон при прослушивании музыкальных треков, мелодия слышна окружающим, а пользователь улавливает все посторонние звуки. У таких наушников нет эффективной защиты от внешних звуков, а внешняя часть их конструкции выполнена в виде перфораций или сетки, через которые наружные звуки свободно проникают внутрь, а музыка слышна окружающим.

Открытые наушники более всего подходят для прослушивания произведений с обилием высоких и средних частот, т. е. для любителей классики. Устройства с закрытой конструкцией — это изделия с хорошей звукоизоляцией, не пропускающие звук ни снаружи, ни изнутри.

Поэтому наушники закрытого типа имеют такие особенности:

Оснащаются плотными амбушюрами, чтобы обеспечить полное прилегание к ушным раковинам.
У полноразмерных аналогов амбушюры полностью закрывают ушную раковину, создавая внутри определенное акустическое пространство для более комфортного восприятия звуковых эффектов.
Наружная часть устройств не имеет щелей и перфораций, поэтому звук не проникает наружу и не слышен посторонним.

Эти устройства привлекательны для любителей рока или металла, потому что басы прослушиваются наиболее ощутимо и четко.

Какая разница между ними

Разницу между закрытыми и открытыми наушниками можно представить при помощи таких ключевых моментов:

У открытых нет компонентов, которые могут обеспечить полную изоляцию от наружного шума, а закрытый вариант, наоборот, оборудован надежной изоляцией от проникновения звуков в любую сторону. Первый вариант идеально подходит любителям классической музыки, а второй — для металлистов и любителей рока.
Открытые изделия хороши для использования в домашней обстановке, а также в местах, где прослушивание любимых треков не будет мешать окружающим. Закрытые устройства, наоборот, подходят для общественных мест и офисов.

Только высокотехнологичные наушники могут обеспечить качественную и полную изоляцию, бюджетные модели обеспечивают нормальное прослушивание только в закрытых помещениях с низким и средним уровнями шума.

Выпускаются комбинированные модели — полуоткрытого или полузакрытого типа, так что можно найти для себя любой вариант.

Характеристики

Все основные параметры указываются в паспорте на изделие, перечислять их мы не будем, они будут описаны конкретно для каждой модели в специальном разделе ниже. Стоит только отметить, что некоторые изделия идут с шумоизоляцией, выполненной различными способами — это могут быть, например, плотные амбушюры из натуральной кожи, которые плотно охватывают ухо, не пропуская наружные шумы и не давая возможности звукам просочиться наружу.

Оформление может быть разным, но суть одна — надежная защита от посторонних шумов. Кроме этого, некоторые модели выпускаются с шумоподавлением искажений и других звуков, появляющихся во время воспроизведения установленной аппаратурой.

По уровню сопротивления

Здесь все просто: наушники могут быть либо низкоомными – до 100 Ом сопротивления, либо высокоомными – более 100 Ом сопротивления

Рассматривая виды наушников для телефона, стоит обратить внимание на то, что в них уровень сопротивления не выше 50 Ом, иначе аудиочип в телефоне просто не сможет обеспечить достаточную громкость. Такое положение вещей можно исправить, внедрив в цепь подключения (наушники – плеер/телефон) дополнительное усиление (наушники – усилитель – плеер/телефон)

После этого к телефону можно будет подключить устройства с любым уровнем сопротивления, даже выше 100 Ом.

Параллельное подключение наушников с динамиками

Такая параллельная работа актуальна, если требуется разделить выводимые аудиодорожки на разных устройствах. Такое вполне допустимо, если сам компьютер снабжён двумя разъёмами под аудио. Либо отдельный разъём для наушников должен присутствовать на динамике.

Специальный разветвитель тоже помогает с решением подобных проблем.

Следующие шлаги выполняются при программной настройке одновременного воспроизведения:

Выбираем компьютерную панель управления. Переходим на вкладку Диспетчера Realtek HD. Название пункта может отличаться в зависимости от используемой видеокарты. Но у большинства современных устройств именно Realtek.
Дополнительные настройки устройства – пункт, который должен появиться в правом углу сверху. Далее требуется поставить галочки напротив нескольких строк: объединить входные гнёзда одного типа; отключить звук заднего выходного устройства. На последнем этапе выбор подтверждается.
Далее переходим на общее меню, в правом верхнем углу ищем изображение с папкой. Надо нажать на неё, а далее – проставить галочки рядом со строчками: подключение автоматического всплывающего диалога; отключение определения гнёзд передней панели.

Если все действия выполнены без ошибок – то звук идёт параллельно, в наушниках и колонках.

Виды наушников по способу передачи звука

Тут все просто: звук передается либо по проводу, как привыкло большинство, либо с использованием беспроводных технологий (в основном блютуз).

В первом случае наушники соединяются с источником звука посредством цифрового или аналогового кабеля. Это самый простой вариант подключения и при этом относительно недорогой. Даже на бюджетных проводных наушниках качество звука нередко впечатляет. Тем не менее распутывание проводов и их «неожиданный» разрыв уже давно стали отдельным поводом для шуток, посему были созданы беспроводные варианты.

Существуют разные виды беспроводных наушников. Некоторые из них используют аналоговый сигнал, некоторые — цифровой. Беспроводные наушники, как понятно из названия, избавляют пользователей от проблем с проводами, которые нередко выходят из строя в первую очередь. При этом большая часть уже существующих на рынке устройств обладает рядом типичных минусов, среди которых:

Необходимость подзаряжать наушники.
Низкое качество звука.
Задержка при передаче сигнала.
Высокая стоимость.

Эти проблемы преследуют блютуз-наушники уже много лет. С недавних пор стали появляться новые виды блютуз-наушников, производители начали оснащать их полноценными процессорами, позволяющими передавать звук более высокого качества и без задержек. Стоимость таких решений разочаровывает, но она падает с каждым днем из-за насыщения рынка и адаптации технологии, а современные аккумуляторы нередко обеспечивают пользователей целым днем без подзарядки. Ярким примером качественных блютуз-наушников является продукт компании Apple – AirPods.

Беспроводные наушники могут принимать самые разные формы: от полноформатных до ультракомпактных, но в любом случае созданы для тех, кто много двигается и не желает стеснять себя проводами, а проводные варианты стоит отнести к категории «Виды наушников для компьютера», где провода не станут помехой.

Прочие разъемы

eSATA

Знакомый по настольным компьютерам и продолжающий свою экспансию на рынок, разъем eSATA предназначен для подключения внешних накопителей.

Технология

SATA (Serial ATA) – это последовательный интерфейс для обмена данными с накопителями на жестких дисках и твердотельной памяти. Стандарт Serial ATA интенсивно развивается и на сегодня уже разработана и начинает внедряться третья его версия.

Перечислим версии:

SATA Rev.1 (SATA150) – первоначальная версия стандарта, способная передавать данные со скоростью 150 Мб/с.
SATA Rev.2 ( SATA300 ) – дальнейшее развитие интерфейса с удвоенной скоростью канала передачи данных. Сегодня используется повсеместно. Обеспечивает потребности современных накопителей на 100%, в том числе перекрывает скоростные параметры даже самых быстрых SSD-накопителей.
SATA Rev.3 ( SATA600 ) – перспективный стандарт с еще более высокими скоростными параметрами: до 600 Мб/с плюс улучшенное управление питанием.

Преимуществом SATA можно назвать аппаратную, реализованную в стандарте начиная с SATA Rev.2, поддержку горячего подключения и отключения накопителей без выключения всего компьютера. Не менее важным достоинством можно считать и компактные соединительные кабели, содержащие всего 7 проводников.

Как устроен штекер для наушников

Если кабель перетёрся, порвался или оторвался штекер (штырек), устройство ремонтируется с помощью паяльника с расходниками и нового разъёма (если проблема в нём).

Наушники 3,5 мм

Так как 3,5-мм разъёмы неразборные, для ремонта придётся купить разборной, обжать кабель специальным хомутом, распаять контакты по показанной ниже схеме и собрать коннектор.

строение штекера 3,5 мм

Производители придерживаются стандартов в окраске изоляции:

красный – левый динамик – первый контакт или кончик;
зелёный – правый канал или кольцо;
синий – спикер;
бесцветный или медного цвета – масса;
иной цвет – ведёт к панели управления (кнопкам).

В моделях подороже масса может быть у каждого канала свой: красно-медный – масса для левого канала, а зелёно-медный – для правого. Микрофонный кабель иногда экранируется плетёным кабелем, лакируется.

Раскраска изоляции нередко нарушается, поэтому ориентироваться на окраску – неправильно. Для определения, какой контакт какому каналу соответствует, наденьте наушники и прозванивайте все комбинации проводов поочерёдно, пока динамик не начнёт шуметь. Так можно определить массу и оба канала.

Схема наушников с микрофоном

Для гарнитуры схематичный рисунок выглядит иначе, ведь она устроена по-другому – снабжена дополнительным кабелем для передачи звука с микрофона.

Заметили, что на схемах за массу и микрофон отвечают разные контакты? Ничего странного. Предусмотрена пара типов (спецификаций) TRRS с различным расположением массы и микрофонного контакта. В CTIA (компьютерный стандарт) второе кольцо (третий контакт) подключено к общему контакту, а гильза – к микрофону, в случае с OMTP (телефонная спецификация) наоборот: 3-й контакт – спикер, 4-й – масса.

Стандарты актуальны только для гарнитуры – наушники с микрофоном, к устройствам без него отношения не имеют.

Заметили, что часть гарнитур с iPhone работает адекватно. Отказывает микрофон, не функционирует регулятор громкости и переключение треков из-за того, что большинство аксессуаров выпускается с международной распиновкой OMPT, а Apple использует американскую схему – CTIA. Проблема решается приобретением переходника CTIA – OMPT (см. рисунок №1) или перепайкой 3-го и 4-го контактов (их меняют местами) в гарнитуре.

Распиновка наушников позволит правильно припаять выводы в процессе ремонта устройства, например, замены повреждённого штекера или кабеля. Она зависит от количества контактов и применяемой спецификации: CTIA или OMPT.

Источник

Спутниковые каналы передачи данных

В отдельную категорию следует выделить спутниковые каналы, посредством которых может осуществляться передача данных. Формально мы вправе отнести их к беспроводным, однако масштабы их задействования таковы, что объединять соответствующие решения в один класс с Wi-Fi и Bluetooth будет не вполне корректно. Спутниковые каналы передачи данных могут быть задействованы — на практике это так и происходит — при выстраивании практически любого типа инфраструктуры связи из тех, что перечислены нами выше.

Посредством «тарелок» можно организовывать объединение ПК в сети, подключать их к интернету, обеспечивать функционирование телевизионных и радиотрансляций, повышать уровень технологичности мобильных сервисов. Основное преимущество спутниковых каналов — всеохватность. Передача данных может быть осуществлена при их задействовании практически в любое место планеты — равно как и прием — с любой точки земного шара. Есть у спутниковых решений также некоторые технологические недостатки. Например, при передаче компьютерных файлов с помощью «тарелки» может возникать заметная задержка отклика, или «пинга» — временного промежутка между моментом отправки файла с одного ПК и получения его на другом.

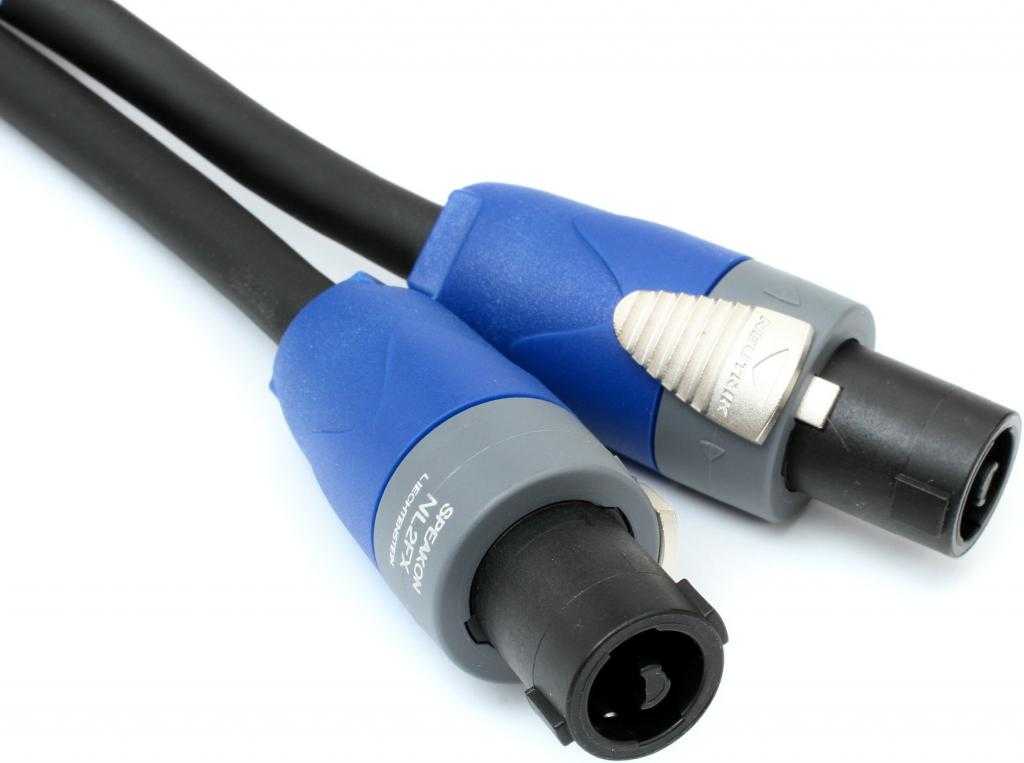

Кабель SpeakOn

Провода с разъемами данного типа чаще всего применяются в мощных системах усиления высокого класса – фестивальных и концертных установках и т. п. В аппаратуре для диджеев соединения SpeakOn не используются. Служат для подключения стоек усилителей к пассивным динамикам. Их преимущества – хорошая защищенность от помех и поражения электрическим током, более прочные и толстые провода и превосходный механизм фиксации соединения.

В современных пассивных динамиках (т. е. требующих отдельных усилителей) для подключения к активному или пассивному оборудованию чаще используются разъемы SpeakOn, а не XLR.

Конгресс-системы

Представь, что за столом сидит 20 человек, и каждому нужен свой микрофон. И со стола нужно протянуть 20 микрофонных кабелей. А если ещё у каждого должна иметься кнопка для включения микрофона, то нужно ещё 20 кабелей управления. А теперь забудь этот кошмар. Ведь для того, чтобы не было таких вещей и придумали конгресс-системы.

Между пультами (это и есть микрофоны с дополнительными функциями) прокладывается всего один кабель по цепочке. Но чаще всего кабель специфический, и, если готового кабеля с разъёмами нет, придётся паять.

Распайка кабелей цифровых конгресс-систем BOSCH

Для изготовления кабелей для цифровых конгресс-систем Bosch DCN, Bosch DCN NG и BOSCH CCS 1000D используется только оригинальный кабель Bosch LBB4116/00 длиной 100 метров и специальные разъёмы Bosch LBB4119/00 с 6 контактами. Разъёмы поставляются парами — «папа» плюс «мама». На кабеле обязательно должны быть разные разъёмы.

Внимательно следи за номерами контактов, они зеркальны у «папы» и «мамы».

Видно, что соединяются одинаковые контакты у обоих разъёмов. При этом оплётка зелёного провода (контакты 2) припаивается к контактам 1, а оплётка белого провода (контакты 4) к контактам 5. Есть ещё общий экран, и он с обеих сторон припаивается к корпусам разъёмов.

За все годы ни разу не попались эти разъёмы из хорошей пластмассы. Поэтому при пайке их можно легко испортить. Что бы как-то уменьшить эту проблему лучше всего паять данный разъём воткнутым в ответную часть.

Распайка кабелей аналоговых конгресс-систем BOSCH

Системы встречаются редко, так как они устарели, но помнить их надо. Для изготовления кабелей конгресс-систем Bosch CCS 900 и Bosch CCS 900 Ultro используется только оригинальный комплект Bosch LBB3316/00, включающий в себя кабель и разъёмы к нему. Разъёмы имеют 7 контактов.

Внимательно следи за номерами контактов, они зеркальны у «папы» и «мамы».

Арматурные

Арматурные наушники – наушники, которым присуща исключительно внутриканальная конструкция. В их основе используется П-образный магнитопровод, в поле которого расположен якорь со звуковой катушкой. Диффузор прикреплен непосредственно к якорю. В момент, когда на звуковую катушку подается ток, якорь выходит из состояния покоя и приводит в движение диффузор.

Арматурные наушники обладают высоким уровнем КПД при компактных размерах. В силу специфики конструкции излучателя арматурные наушники звучат четче и чище.

Вывод: наушники-вкладыши могут быть динамическими. Наушники внутриканального типа могут быть динамическими и арматурными. Наушники накладного типа представлены преимущественно динамическими моделями. Полноразмерные наушники могут быть динамическими, электростатическими, изо- и ортодинамическими.

У нас имеется более подробный материал об арматурных наушниках.

В зависимости от оформления корпуса, в который заключены динамики наушников, их делят на две категории: закрытые и открытые.

Вставные наушники.

Этот тип наушников в обиходе чаще называют «пуговками» или «вкладышами». Они вставляются непосредственно в ушную раковину и являются одними из самых распространенных. Общепринятый стандарт был разработан еще в 1991 году инженерами компании Etymotic Research, а прародителями вставных наушников стали используемые в научных центрах аудиологические наушники.

Среди аксессуаров, сопутствующим вставным наушникам, стоит отметить примитивные амбушюры – круглые кусочки поролона.

Их основная задача заключается не только в том, чтобы сделать ношение более комфортным, но и улучшить уровень звукоизоляции.

Электрические методы определения проводков гарнитуры

Увы далеко не всегда можно вот так вот запросто открыть пульт управления и наушник. В таких случаях стоит воспользоваться мультиметром.

Устанавливаем режим, как на картинке и тыкаемся одним щупом в желтый провод, вторым щупом в остальные. У подавляющего большинства наушников сопротивление либо 16 либо 32 Ома. Это стандарты. На практике ровно 16 или 32 — это редкость, обычно в пределах +- 3 Ом, но бывают и 10, и 24, и 54 Ома.

Главное чтоб между собой динамики имели одинаковое сопротивление. Итак допустим динамики имеют сопротивление по 32 Ома каждый. Если щупами мультиметра схватиться за землю и один из каналов, то он нам покажет 32 Ома. А вот если одним щупом за один канал, а вторым за другой канал, то он покажет суммарное сопротивление(в нашем случае 64 ома), т.е. Динамики в данном случае включены последовательно. Если вы не смогли найти оба динамика, значит обрыв провода где-то дальше.

Нет мультиметра? Не беда воспользуемся батарейкой. Нам понадобится таблетка на 1,5 вольта. Другие типы батареек лучше не использовать, т.к. Можно сжечь катушку динамика или повредить диффузор. Не советую держать наушники в ухе в процессе определения каналов. Пукает весьма не тихо) лучше просто на уши повесить, да можно и на стол положить.

Щечки в наушнике будут раздаваться не в тот момент когда вы держите батарейку, а когда прикасаетесь и отпускаете её. И не стоит держать дольше секунды. Это должны быть легкие прикосновения.

Вот такими нехитрыми способами можно достаточно быстро определить какой из проводков за что отвечает. А теперь покажу несколько распространенных вариантов.
