Установка варочной панели гефест в столешницу

Документы необходимые для замены газовой плиты. Куда обращаться при подключении газовой плиты?

Если при ремонте на кухне или по другим причинам потребовалось поменять старую плиту на другую модель, то придется сделать следующее:

вызвать специалистов компании, у которых в обязательном порядке должно быть разрешение на монтаж газового оборудования в жилых объектах.

При желании можно вызвать частного мастера или сотрудника компании, поставляющей газ. Но после завершения монтажа потребуется внести новое оборудование в реестр «Госгаза». При этом сотрудники частных организаций, которые работают по официальной лицензии, тоже имеют право вносить записи в технический паспорт устройства. Тем не менее, будет целесообразно вызвать именно сотрудника «Госгаза», ведь это упростит процесс.

Монтаж газового оборудования проводится только квалифицированными мастерами

Отметим, что существуют государственные программы, благодаря которым в некоторых регионах нашей страны осуществляется постепенная замена газовых плит. Это необходимо для полной модернизации оборудования и безопасности жителей, поэтому часто программы спонсируются из бюджета.

Обратите внимание! Для того, чтобы выяснить, действует ли подобная программа в регионе, необходимо при личном посещении офиса или используя контактные телефоны, выяснить это у сотрудников «Госгаза». В каких случаях следует рассчитывать на льготную или бесплатную замену газового оборудования:

В каких случаях следует рассчитывать на льготную или бесплатную замену газового оборудования:

• если плита не принадлежит владельцам квартиры, а находится в собственности у соответствующей организации;
• когда владелец квартиры имеет звание героя или является участником ВОВ;
• плиты иногда меняют пенсионерам, которые не имеют дополнительных льготных выплат;
• частично или полностью могут оплатить установку плит малоимущим семьям, которые имеют доход ниже прожиточного минимума;
• оборудование устанавливают жильцам квартир, которые находятся в собственности у государства.

Для того, чтобы получить бесплатную плиту, необходимо обратиться в «Госгаз» с пакетом документов, подтверждающих право на льготу

Цены на популярные модели газовых плит

Газовая плита

Для каждого устройства составляют специальную ведомость, где будет отображаться следующее:

• поломки;
• срок использования оборудования.

После изучения профилактических проверок за прошлые года, специалист приступает к составлению документации. Затем потребуется отправить заявку на установку оборудования в соответствующие органы, где после одобрения запроса поставят в очередь.

Так выглядит документация, которую заполняет мастер после проведения монтажа

Если планируется самостоятельно заменить оборудование, то необходимо сделать следующее:

1. Отправить запрос в городскую газовую службу с просьбой дать разрешение на замену плиты. После чего сотрудники организации отправят по адресу мастера, который заранее оценит сложность и стоимость монтажа.
2. После получения счета необходимо оплатить услуги специалиста и договориться с ним об удобном времени.
3. Если вы планируете подключить плиту самостоятельно, то на такие действия тоже потребуется получить разрешение.

Обратите внимание! За дальнейшее техническое обслуживание оборудования будет отвечать та организация, которая выполняла монтаж. Поэтому жильцы смогут обращаться к специалистам при возникновении проблем с плитой

Требования к установке газовой плиты с баллоном

Не в каждом в загородном посёлке проведена газовая труба, но газовые плиты всё равно используются. Источником топлива в этом случае служат баллоны, наполненные пропаном. В них газ закачан под большим давлением, поэтому на баллон устанавливается редуктор, понижающий это давление. Его исправная работа – гарантия безопасности

Поэтому важно, чтобы перед установкой редуктор проверил мастер

Строгое требование – расстояние от плиты до баллона, которое не должно быть меньше 1,5 метра. Эксперты рекомендуют проводить монтаж баллонов за пределами кухонного помещения. Для этого можно использовать пристройку или навес

Важно, чтобы помещение, куда установили баллоны с пропаном, хорошо проветривалось. Так как при замене баллонов откручивается и закручивается шланг подачи газа, то после каждой проделанной операции место соединение проверяется на предмет утечки с использованием мыльного раствора

И ещё один момент, касающийся правильной прокладки трубы или шланга. По технике безопасности полагается, чтобы газонесущие магистрали располагались в открытом пространстве. Нельзя вкладывать их в закрытые ниши или короба, под фальш-стены и панели, поэтому оптимальный вариант – проложить горизонтальный участок от стояка до прибора под столешницей кухонного гарнитура. Шланг крепят к стене при помощи хомутов или клипс.

Розетка и вилка для варочной панели

Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.

Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола — до 90см.

При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.

Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.

Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!

Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.

Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).

А вот при подключении вилки желательно соблюсти «полярность». Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.

Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).

Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.

Затягиваете винтовые разъемы вилки:

фазу и ноль под крайние клеммы

заземление — под верхний винт

Большое неудобство таких моделей, что они очень сильно «выпирают» из стены — на 5-7см.

Учитывайте этот момент при сборке кухни заранее.

Условия выполнения работ по подключению

Хочу заметить следующее. В фотографиях этой статьи подключение панели и духовки осуществляется непосредственно к кабелю электропитания, причем обоих приборов к одному кабелю. Если говорить с точки зрения электромонтажа, это не правильно. Для варочной панели или электрической плиты должна быть проложена отдельная питающая цепь с отдельным заземлением. Современный духовой же шкаф, несмотря на свои размеры, имеет двойную защиту и его можно подключить в простую (без заземления) розетку. В этом примере, духовой шкаф идет с розеткой, которую срезаем и подключаем напрямую.

Но как бы, то ни было, в моем примере, и духовка и варочная панель подключаются к общему кабелю при помощи силового клемника (колодка), рассчитанного на большой ток в цепи, ниже вы увидите его фото. Замечу, что подключать электрическую плиту, варочную панель на, так называемые скрутки, пайки или маломощные клемники типа Wago, ОПАСНО.

Статья по теме: Телевизор на кухне — выбор места для размещения телевизора

План работ

Разделим планируемые работы на следующие части:

• Подготовительные работы;
• Подготовка электрики;
• Подключение варочное панели;
• Подключение духового шкафа;
• Установка приборов на место;
• Проверка работоспособности.

Начнем с подготовительных работ.

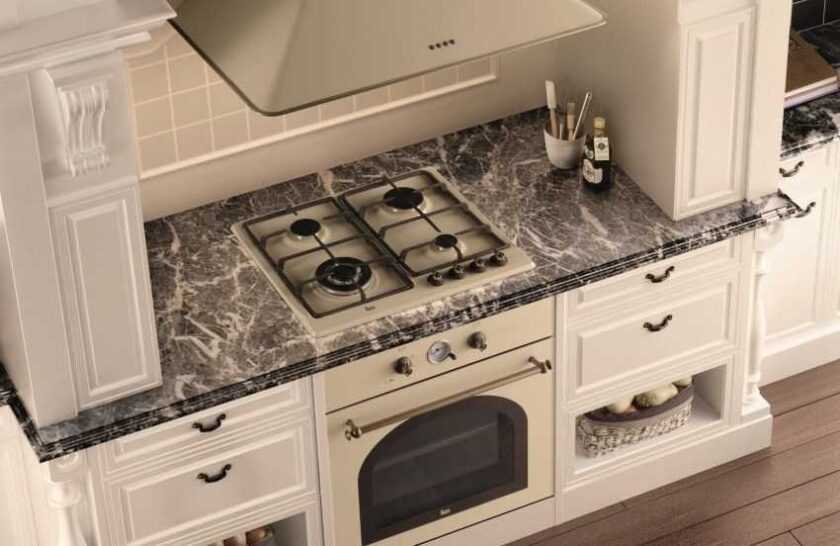

Как правильно вырезать столешницу под варочную панель

Варочные панели современных производителей — это функционально завершенная техника, которую можно использовать самостоятельно. Но во многих гарнитурах есть специальные ниши для встройки плиты. Правильная установка новой варочной панели в уже готовую столешницу обеспечит качество ее подключения и функциональность.

Установка варочной панели: инструкция

Производители выпускают панели, работающие от электрического или газового энергоносителя. От типа устройства зависят особенности монтажа. Но существуют и общие требования к процессу:

• безопасная установка готовой варочной кухонной панели должна происходить только при наличии вентиляции или вытяжки;
• допускается использовать поверхности для варки с жаропрочностью не менее 100 градусов и толщиной от 25 мм;
• при монтаже между секциями гарнитура требуется соблюсти расстояние от стенок до плиты не менее 1 см;
• варочная панель не должна быть ближе 5 см к несущей стене комнаты;
• между стенкой и техникой располагают теплоизоляцию;
• плиту располагают только на толстой столешнице — от 38 мм.

Совет! Если нельзя провести вытяжку, поставьте на подоконнике очень мощный вентилятор.

Подключение шланга к газовой плите

Чтобы подсоединить шланг к плите, посмотрите на ее заднюю стенку. Здесь можно будет увидеть надпись «выход». Сразу нужно будет определить какой у него вид. Возможно, он будет сделан абсолютно прямым или иметь небольшой угол.

Это очень важно, так не допускается сильного перегибания шланга. При расположении трубы немного в стороне, а выход сделан прямым, придется приобрести дополнительный металлический угольник с резьбой

Когда диаметр резьбы равен 3/4 дюйма, нужно будет установить также переходник (футорку) диаметром полдюйма

Когда диаметр резьбы равен 3/4 дюйма, нужно будет установить также переходник (футорку) диаметром полдюйма.

Обычно на всех кухнях газовый стояк устанавливают в определенном углу. От него отходит приваренная трубка, оборудованная шаровым краном, для подключения газового шланга.

Накидная гайка накручивается на кран. Когда кран имеет внутреннюю резьбу, шланг должен вкручиваться в него.

Прежде чем к «выходу» системы подключить шланг, нужно поставить паронитовую прокладку. Обычно она продается в комплекте.

Но лучше самому приобрести на рынке такую прокладку, оснащенную металлической сеточкой. Она будет служить защитой от возможных загрязнений.

Установив прокладку, гибкий шланг прикручивается к выходу плиты и подтягивается рожковым ключом.

Затем проводится проверка утечки газа. Все соединения нужно тщательно обмылить. Открыть кран и пустить газ. Отсутствие пузырей в местах соединений говорит о том, что система готова к эксплуатации.

Куда можно обратиться за помощью

Вы приобрели подходящую для вас модель, но совершенно не понимаете, каким образом она подсоединяется. Куда обращаться, чтобы газовую плиту подключили профессионалы? Есть несколько вариантов, каждым из которых вы сможете воспользоваться:

• монтажные услуги оказывают магазины, занимающиеся продажей газового оборудования;
• организации, имеющие разрешение на работу с газовыми системами. По окончании монтажа вам будет выдан сертификат, подтверждающий, что установка техники выполнена в соответствии с нормами;
• вызов специалиста профильной организации, контролирующей процесс газоснабжения вашего дома.

Рациональней обратиться именно в профильную службу. Согласно закону, сотрудники подобных организаций должны зафиксировать изменения, а также сделать соответствующую заметку в техническом паспорте. Газовую плиту должен подключать специалист, имеющий разрешение на работу в этой сфере. Поэтому от услуг частных подрядчиков лучше отказаться. Они не выдадут сертификат. Из-за этого вы можете в дальнейшем нарваться на большой штраф.

Сенсорные панели

Такие поверхности пока еще не очень активно приобретаются покупателями. По большей части предпочтение им отдают молодые люди и хозяйки, не боящиеся менять собственную жизнь.

Подача газа, его увеличение или уменьшение осуществляется нажатием на определенный сегмент панели управления. Дело это довольно сложное и требует определенного навыка, поэтому не подойдет для пожилых людей. Да и стоимость подобного прибора довольно высока. Преимуществом этого типа поверхностей станет наличие информации о мощности горелки, включении таймера и других необходимых показателях. И необычность оформления кухни.

Подключение газовой варочной панели: техника безопасности

Соблюдение прописных истин позволит избежать роковых ошибок. Запомнить советы по технике безопасности несложно:

1. Лучше выбирать газовый шланг длиною не более 3 метров. Соединять шланги между собой не разрешается.
2. Если выбранная модель печи является комбинированной, например, электрической, то следует провести к ней отдельную электрическую жилу с автоматом.
3. При желании перенести плиту в другое помещение, необходимо согласовывать такой момент в соответствующих инстанциях.
4. Нельзя использовать для проверки герметичности шланга, уже идущего от газовой магистрали, открытый огонь. Такая ошибка может оказаться роковой!

Те, кто нуждается в наглядной инструкции, могут посмотреть следующие видеоинструкции:

Автор статьи: Елена Новикова

Подключение варочной панели

Перед тем как подключить газовую варочную панель, соответственно, к газовой трубе, необходимо понимать, что сам природный газ – вещество взрывоопасное

Поэтому очень важно все процессы проводить с учетом особых требований. Одно из них – полная герметичность газопровода в не зависимости от того, из каких материалов он изготавливается

Понятно, что сама газовая сеть, входящая в дом или квартиру, это металлическая труба. То есть, второе требование – это высочайшая прочность газоподающей системы.

Теперь к вопросу подсоединения. Сегодня обычно для этого используют специальные гибкие шланги, которые так и называются – газовыми. Не путайте их с водопроводными, которые не предназначаются для этих целей. На конце каждого шланга есть прижимные гайки с внутренней резьбой, внутри которых установлены резиновые или полимерные прокладки. Они будут обеспечивать герметичность соединения

Обратите внимание на то, что закручивать гайки сильно нельзя, это может повредить прокладки, поэтому данный процесс чаще проводится от руки или специальным ключом, который входит в комплектацию шланга

Читать также: Установка варочной поверхности в угол кухни

И одно очень важное предупреждение. Нельзя для подключения варочной панели к газовой трубе использовать прорезиненный гибкий шланг, который крепится к сгонам металлическими хомутами или проволокой

Если представители газовой или пожарной службы обнаружат такой вариант подключения, то огромный штраф вам обеспечен.

Поэтому, проводя монтаж газовой варочной поверхности, необходимо учитывать именно эти не очень сложные моменты. А лучше всего передать установку и подключение специалистам. Правда, необходимо обязательно удостоверится в том, что у выбранных вами специалистов есть допуск, позволяющий работать с газовыми сетями.

Схема подсоединения газовой варочной поверхности с помощью металлопластиковой трубы

И еще несколько полезных советов, дополняющих ответы на вопрос, как правильно подключить газовую панель.

Основное, как уже было сказано выше, это шланг для соединения. Он должен быть сильфонный, изготовленный только из металла. Продается он только в специализированных магазинах, при приобретении обязательно требуйте на него сертификат.
Сама варочная панель перед установкой осматривается на предмет дефектов.
После проведенного монтажа шланг сначала подсоединяется к газовой трубе, а затем уже и к самому оборудованию. Кстати, некоторые мастера сначала присоединяют шланг, а затем занимаются монтажом варочной панели.
После подключения открывается газовый кран. Надо обязательно мыльным раствором промазать все стыки и соединения, чтобы быть уверенным, что протечек газа нет. Не используйте для этого открытый огонь. Это запрещено правилами техники безопасности.

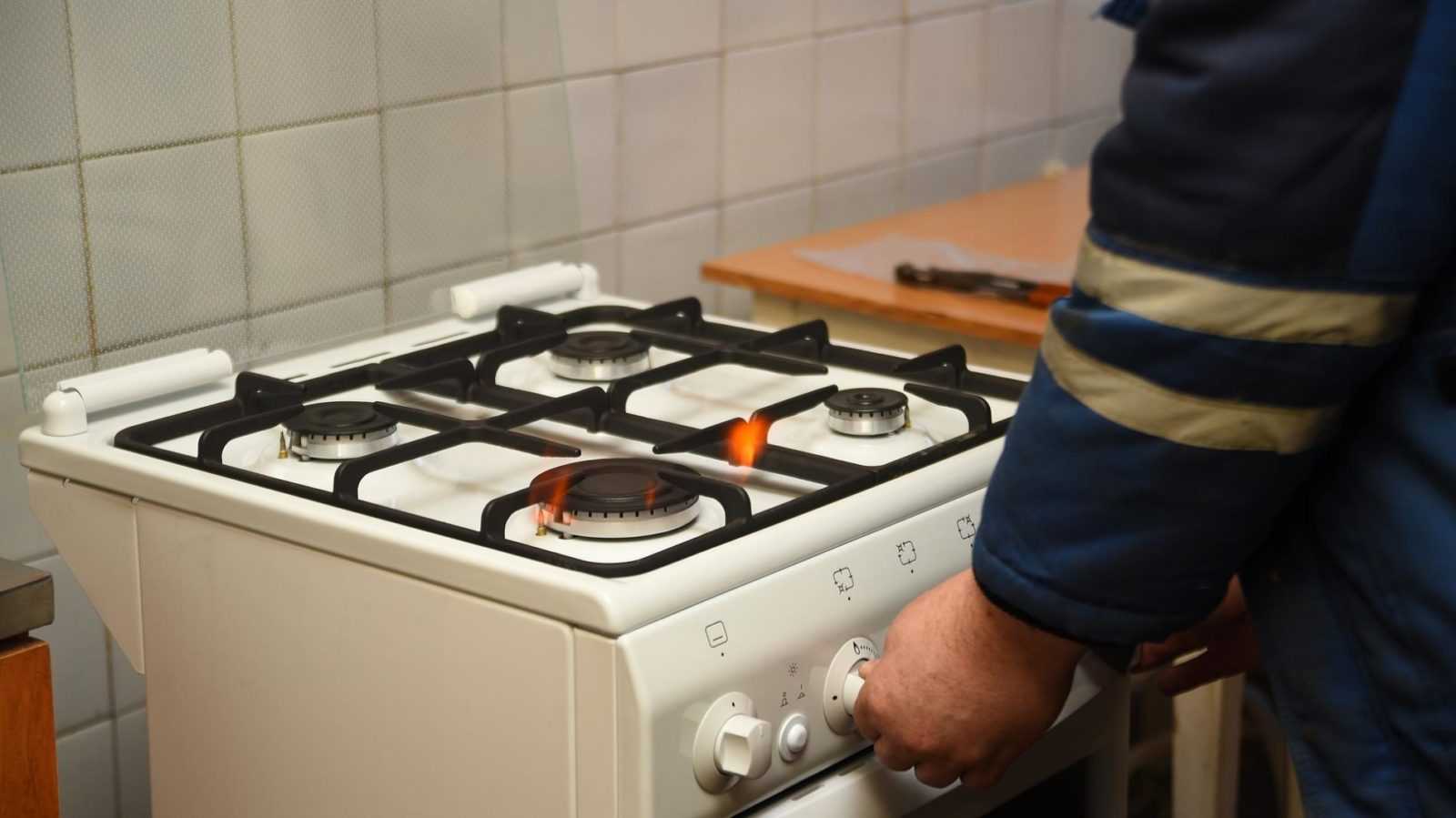

Теперь надо проверить, как горят конфорки прибора. Их включают по одному и зажигают. Все они должны гореть равномерно. Обязательно проверьте, как работает регулировка подачи газа на каждую конфорку, то есть, надо опробовать их работу в разных режимах подачи газа.
Если в конструкции варочной панели есть автоподжиг, то необходимо подключить аппарат к сети переменного тока напряжением 220 вольт. Поэтому еще на стадии ремонта кухни и установки кухонного гарнитура необходимо позаботиться о проведении провода и установки розетки. Если панель устанавливается в уже эксплуатируемую мебель, тогда вариант один – проложить кабель по плинтусу и установить ниже столешницы на стене накладную розетку. В данном случае придется делать отверстие в задней стенке напольного шкафа на уровне установленной розетки. Через это отверстие и проводить подключение

Обратите внимание, что высота установки розетки определяется длиною питающего провода самой плиты. И еще один момент относительно электроподжига

Специалисты рекомендуют для подключения такой панели не металлический шланг в чистом виде, а в пластиковой оплетке. Это на случай короткого замыкания.
В комплектации газовой панели приходят две разновидности жиклеров, которые устанавливаются в конфорки. В одних сквозное отверстие с большим диаметром, они предназначаются для магистрального газа. Другие с маленьким отверстием, они устанавливаются, если варочная панель подключается к баллону. По умолчанию на заводе монтируются первого вида жиклеры. Эти приспособления устанавливаются на резьбу, поэтому заменить их не проблема. Кстати, многие производители в комплект аппарата прилагают специальные ключи именно для жиклеров.

Читать также: Особенности стеклокерамических варочных плит

Различие в плитах

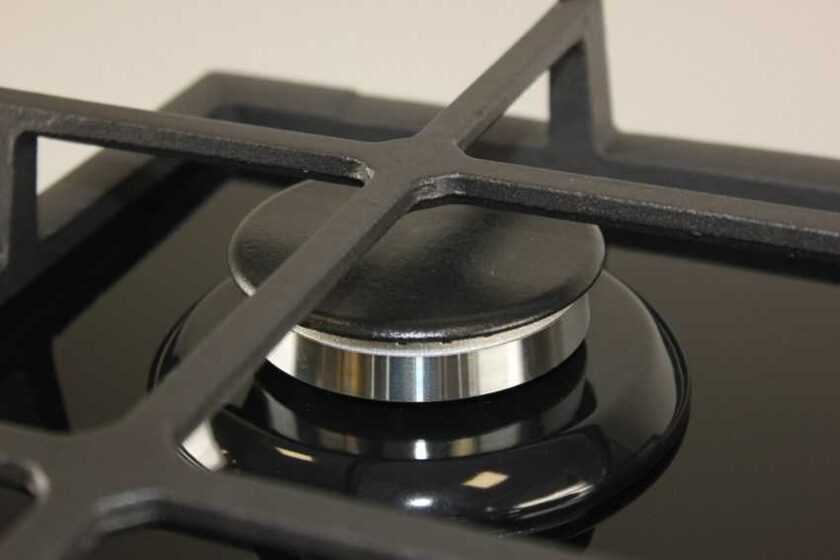

Кухонные плиты, продающиеся в магазинах, используют для горения природный газ — метан. Форсунка, которая находится внутри конфорки, предназначена для работы на этом виде топлива. Если такую плиту правильно подключить к газовому баллону, как многие пытаются это сделать, она будет работать неэффективно. Пламя не создаст нужной температуры и будет коптить. Это происходит потому, что пропан-бутановая смесь находится в сжиженном состоянии, тогда как метан — в газообразном под давлением. Сжиженного газа поступает больше за единицу времени, поэтому жиклеры должны быть меньшего размера. Поэтому перед тем как подключить газовый баллон к плите, следует заменить жиклеры. Они идут в комплекте с плитой.

Чтобы их поменять, нужно снять верхнюю поверхность кухонного прибора. Для этого следует удалить конфорки. Затем отжать боковые фиксаторы и снять верхнюю крышку плиты.

Поменять форсунку в духовом шкафу также не составит труда. Для этого нужно снять заднюю стенку печи, после чего откроется доступ к внутренней части духовки. Жиклер соединен с подводящей газ трубкой, которая зафиксирована металлической скобкой на корпусе. Между трубкой и жиклером присутствует резиновая прокладка, которую обязательно нужно поставить при замене жиклера. Она очень мала, и ее можно не заметить. Снимать ее нужно аккуратно, чтобы не повредить.

Как правильно подключить газовую варочную панель и газовый духовой шкаф

После установки переходят к подсоединению приборов к газовой магистрали. Этот процесс лучше доверить специалистам газовых служб, так как неграмотные действия небезопасны и могут привести к аварийным ситуациям. При самостоятельном подключении следует соблюдать все нормы и правила.

При одновременном подсоединении варочной панели и духового шкафа применяют две трубки подачи топлива.

Каждая из них оснащена отдельным краном, перекрывающим газ. При этом не должно быть разветвления с последующей установкой второго крана при резьбовом соединении.

Дополнительный газовый кран устанавливают с помощью сварки, которую выполняет только газосварщик. Чтобы обеспечить полную безопасность, в газовый кран устанавливают диэлектрическую прокладку.

Для соединения применяют два типа элементов: гибкий шланг и металлическую трубу (стальную или медную). Второй тип соединения отличается надежностью, но он возможен, если техника установлена рядом с трубой. Обычно подходит 0,5-дюймовая труба с наружной резьбой.

Чаще всего используют первый тип, так как гибкий шланг более удобный. При этом учитывают, что рукав должен быть цельным, не более 2 м. Его нельзя натягивать и пережимать. И трубу, и шланг присоединяют одинаково.

Если варочная поверхность оснащена функцией «электроподжиг», к газоснабжению ее рекомендуют подключать любым шлангом, кроме имеющих оплетку из металла. Они могут привести к возгоранию и взрыву газа, если произойдет короткое замыкание.

Сначала подключают варочную панель. Шланг подсоединяют к газовой трубе через сантехнический сгон или штуцер. На резьбу сгона наматывают по часовой стрелке лен, который промазывают пастой для газа. Это уплотняет соединение. В гайку шланга вставляют уплотнительное кольцо. Части сначала соединяют руками, затем затягивают газовым ключом. Другой конец шланга пропускают через столешницу. Затем его подсоединяют к сантехническому уголку, который закреплен на задней поверхности панели, используя лен и пасту.

Затем переходят к подключению духового шкафа. Подводку присоединяют к газовой трубе через диэлектрическую вставку, уплотняя соединение с помощью льна и пасты. Другой конец пропускают через отверстие в нише и подключают к духовке, накручивая гайку по резьбе. Для герметичности применяют лен или фум-ленту.

После того как шланги будут присоединены, проверяют герметичность подключения с помощью мыльного раствора: им промазывают все соединения и открывают кран подачи газа. Если мыло начинает пениться, значит, происходит утечка, ее необходимо устранить. Когда установка выполнена правильно, пузырей нет.

Если техника оборудована грилем, электроподжигом, вентилятором и т. п., ее необходимо подключить к электросети. Для этого используют отдельную линию с заземлением. При этом электропровод не должен прикасаться к газовой трубе. Его предельная температура нагрева — 70°С.

После подключения оборудование встраивают в нишу и фиксируют с помощью креплений из комплекта. Затем проводят проверку работоспособности. На панели по очереди зажигают все конфорки. Пламя должно быть голубовато-фиолетовым, равномерным, без перерывов и всполохов. Если сбоев нет, на панель устанавливают решетку для посуды.

Затем проверяют работоспособность духового шкафа, включив его по инструкции. Если он работает корректно, значит, монтаж прошел успешно.

Проверку герметичности должен осуществить работник газовой службы. Он составляет заключение и делает отметку в газовой книжке с указанием марки и серийного номера новой техники, типом соединения и датой подключения.

Газовый тройник для варочной панели и духового шкафа

Каждый газовый прибор, согласно СНиП, должен быть оснащен отдельным краном. Также исключаются дополнительные соединения между краном и оборудованием.

При одновременном подключении варочной панели и духового шкафа необходимо два отвода, использование тройника не допускается. Разводку трубы могут осуществлять только работники газовых служб с помощью сварки.

При самостоятельном подключении к газоснабжению с применением газового тройника для варочной панели и духового шкафа оборудование теряет гарантию производителя. Это также грозит штрафными санкциями от обслуживающей газовой компании.

Установка варочной поверхности Gefest СН 1210

При установке стола, конечно же, необходимо учесть наличие и размеры подводящих газовых и электрических коммуникаций.

Рис. 4. Вид варочной поверхности снизу с электрошнуром и выходом для подключения газового шланга

Что нужно учесть при разметке контура под варочную поверхность Gefest СН 1210

При разметке нужно учесть ( рисунок 5) :

• минимальное расстояние от края прибора до боковых вертикальных поверхностей справа или слева (стена, мебель) составляет 180 мм
• минимальное расстояние от края прибора до вертикальной поверхности сзади 40 мм
• минимальное расстояние от плоскости установки посуды до горизонтальной поверхности сверху 800 мм
• минимальное расстояние от плоскости установки посуды до вытяжки сверху 700 мм.

Рис. 5. Размер выреза и места крепления кронштейнов

Рис. 6. Размечаем контур выреза, сверлим по углам сквозные отверстия диаметром 10 мм и приступаем к выпиливанию выемки под варочную поверхность

При установке варочной поверхности необходимо обеспечить минимальные воздушные зазоры согласно рисунку 7.

Рис. 7. Минимальные воздушные зазоры

Вырезаем контур для установки варочной поверхности

В процессе выпиливания придерживаем удаляемую часть столешницы снизу, чтобы избежать преждевременное её падение и скол декоративного покрытия. Дополнительных вентиляционных отверстий не требуется.

Рис. 8. Вырез под варочную поверхность готов

Устанавливаем крепежные кронштейны

Размещаем и закрепляем крепежные кронштейны так, чтобы верхняя кромка кронштейна была на одном уровне с поверхностью столешницы.

Чтобы избежать растрескивания столешницы, не заворачивайте саморезы, не просверлив предварительно отверстия диаметром от 2,5 до 3-4 мм.

Рис. 9. Установка крепежных элементов

Кстати, очень простой и удобный способ монтажа варочной поверхности, до этого столкнулись с более «геморройным» способом.

Рис. 10. Крепление варочной поверхности с помощью скоб к боковинам ДСП корпуса для духовки

По краю внутренней стороны стола приклеиваем уплотнение стола для плотного и герметичного прилегания, уплотнение аналогично применяемому для монтажа мойки.

Далее аккуратно вставляем варочную поверхность в проем и закрепляем четырьмя шурупами с шайбами.

Подсоединение газового шланга

Подсоединять газовый шланг должны специалисты, не забывайте об этом!

Для монтажа мы купили сильфонный шланг, диэлектрическую муфту и набор для монтажа.

Рис. 11. Всё, что мы первоначально купили для подсоединения газовой варочной поверхности

Рис. 12. Состав набора для монтажа

Требования по подсоединению газового шланга

При подсоединении должны быть соблюдены следующие требования:

• шланг должен быть доступен для осмотра по всей длине
• шланг не должен проходить в зоне высоких температур и касаться защитного кожуха
• шланг не должен пережиматься, образовывать петли, иметь сильные изгибы и испытывать растягивающие усилия
• шланг не должен касаться подвижных объектов и предметов с острыми кромками
• шланг должен иметь длину, достаточную для подключения, обслуживания и соответствовать действующим в вашем регионе ТНПА
• если шланг имеет повреждения, он должен заменяться целиком, ремонт недопустим.

Проверить герметичность соединений в соответствии с технологическими инструкциями газоснабжающей организации.

Сильфонный газовый шланг

Сильфонный газовый шланг более безопасен и долговечнее резиновых газовых шлангов, есть упоминания о сроках службы до 25 лет.

Производят сильфонные шланги из нержавеющей стали, на концах шланга штуцера с резьбой с паронитовыми прокладками. Шланг легко изгибается, выдерживает давление до 6 атмосфер и температуру от -50 до +200 градусов С.

Но вот незадача, оказалось, что сразу сильфонный шланг нельзя подсоединить к газовой трубе и не установить диэлектрическую муфту, опять же пришлось идти в строительный магазин и купить соединительную муфту. Газовики проверили — всё надежно и утечки газа нет.

Рис. 13. Оказалось невозможно сразу соединить сильфонный шланг с газовой трубой с помощью штуцера, нужна муфта

Рис. 14. Сильфонный шланг подсоединён с использованием соединительной муфты

Рис. 15. Сильфонный газовый шланг через штуцер соединяем с подводом газа к варочной поверхности. Чуть дальше вида пластина с помощью которой варочная поверхность зафиксирована к вырезу в столешнице

Рис. 16. Варочная поверхность установлена

Рис. 17. Газовая труба и сильфонный шланг спрятаны за коробом
