Расположение розетки для стиральной машины в ванной

Выбор розетки для подключения стиральной машинки

Штепсельная соединительная розетка для подключения стиральной машины конструктивно должна иметь элементы защиты от влаги. Это обеспечивается, если есть:

  • внутренняя шторка, автоматически перекрывающая доступ к контактам при вытаскивании вилки;
  • защитная подпружиненная крышка, закрывающая розетку, когда вилка извлечена;
  • механическое уплотнение, препятствующее возможному проникновению влаги внутрь корпуса.

Степень защиты определяет параметр IP с цифрами, первая из которых отражает защищенность от проникновения пыли, вторая – влаги. Розетка для стиральной машины по степени защиты должна быть не ниже IP44.

Электрические характеристики должны соответствовать мощности используемого оборудования. В паспорте машинки не всегда указывают максимальный ток потребления, но обязательно присутствует мощность. Ток с достаточным приближением вычисляется делением значения мощности на напряжение сети.

Не рекомендуется использовать провод стиральной машины для установки дополнительных розеток подключения фена, водонагревателя или сушилки.

Современные приборы потребляют значительную мощность. В режиме нагревания воды бойлер потребляет около двух киловатт. Мощность фена, сушилки и других приборов примерно такая же. Для этих потребителей необходимо использовать отдельный кабель https://avimcom.kz/kabel-vbbshv, создав группу розеток ванной комнаты с собственной защитной автоматикой.

Суммарная мощность включенных в линию бытовых приборов, при отсутствии отдельной линии, может превысить предельно допустимую для используемого сечения жил проводников. Невозможно гарантировать, что при работающей стиральной машине не включится бойлер. Это приведет к нагреванию кабеля, необоснованному срабатыванию автомата токовой защиты.

Никто не может гарантировать, что помещение не будет случайно затоплено при аварии водопровода или по небрежности. Обычно монтаж производится на высоте 1-1.25 метра, правила не определяют конкретных значений.

Пункт 12.30 ВСН 59 – 88 не допускает установку под и над раковинами рукомойников во избежание заливания розетки водой. Она должна располагаться с учетом расположения водопроводных и канализационных труб, чтобы минимизировать риск попадания влаги в случае аварии. Расстояние от этих устройств до розетки должно быть не менее 60 см.

Место установки розетки выбирается из соображений удобства эксплуатации стиральной машины, обеспечения доступности и легкости извлечения вилки кабеля подсоединения стиральной машины.

Где лучше расположить?

Расположение розеток в ванной комнате — принципиальный вопрос, который обязательно следует изучить перед планированием помещения. Выбор правильной локации под отверстие делают, исходя из удаленности от зоны повышенной опасности и расстояния от пола.

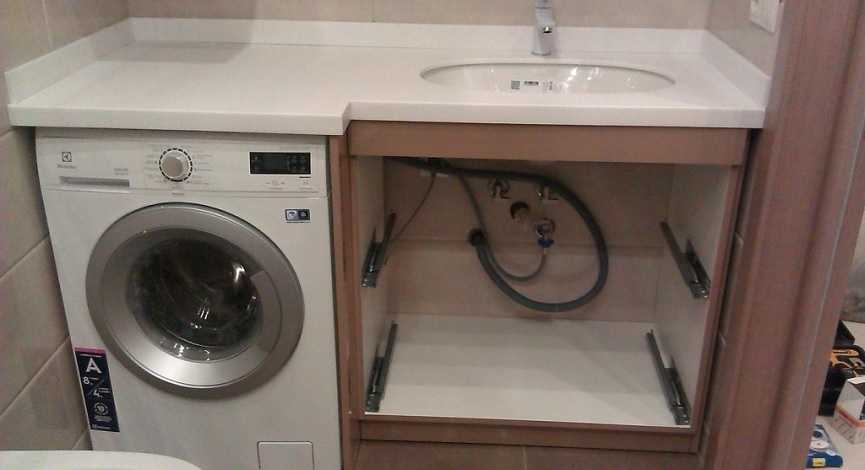

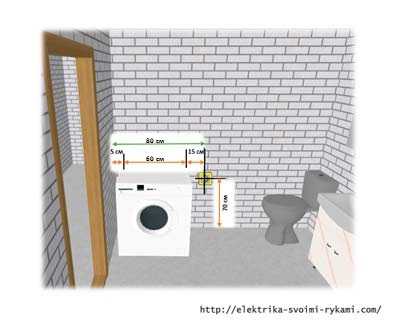

На фото модели со шторками над столешницей

Какие зоны подходят для установки?

Согласно ГОСТ Р 50571-7-701-2013, описанному в ПУЭ (правилах устройства электроустановок) любой санузел делится на 4 зоны:

  1. Зона 0. Или красная зона — сюда относится внутренняя часть ванны, раковины, душевой кабины. ГОСТ запрещает размещение любых типов розеток в целях безопасности — напряжение в нулевой локации опасно для жизни.
  2. Зона 1. Располагается под раковиной или сверху ванны. Монтировать выходы мощностью 220В по нормам здесь также нельзя, но допускается подключение бойлера, классом не ниже IPX5, через автомат.
  3. Зона 2. 0,6 м вокруг умывальника, ванны, душевой. Монтаж розеток все еще под запретом, но допускается установка приборов, включаемых в розетку, находящуюся в следующей зоне. Это могут быть бойлеры, зеркала, светильники.
  4. Зона 3. Оставшееся пространство санузла. Основные розетки в ванной рекомендуется устанавливать именно здесь. Обязательное требование — степень защиты от влаги минимум IP44, лучше IP54 и выше.

Важно! Разбивка на зоны актуальна до высоты перегородок 225 см. Все, что выше — выходит за пределы требований и практически не имеет ограничений в установке электрических систем

Это исключение позволяет разместить нагреватель воды или машинку даже в маленькой ванной, подключив их на высоте 15-20 см от потолка.

В случае, когда помещение слишком маленькое и Зоны 3 в нем нет, от розеток лучше отказаться и вынести их на стену возле двери снаружи комнаты.

Какое расстояние подойдет?

Высота розеток от пола в ванной определяется индивидуально и зависит по большей части от планировки в комнате. Например, если розетка нужна над столешницей 80 см, смело делайте ее на уровне 90 см. При этом убедитесь, что внутрь не попадут брызги от умывальника: этого легко добиться, отодвинув точку на 60 см от его края влево или вправо.

Утверждение «чем выше, тем безопаснее» — не совсем верно. Розетку в ванной можно поднять и на 2 метра, но пользоваться ей будет крайне неудобно. Если боитесь замыкания при затоплении, достаточно разместить вход на стене в 60 см от напольного покрытия — вода сюда точно не достанет.

Места установки точек подключения

При выборе места размещения точки подключения ключевое значение имеет не столько близость к «запитываемому» бытовому прибору, а скорее удаленность от источников влаги и высота относительно уровня пола. В совместном санузле есть всего 1-2 таких безопасных места.

При выборе места точки подключения ориентируются на такие параметры:

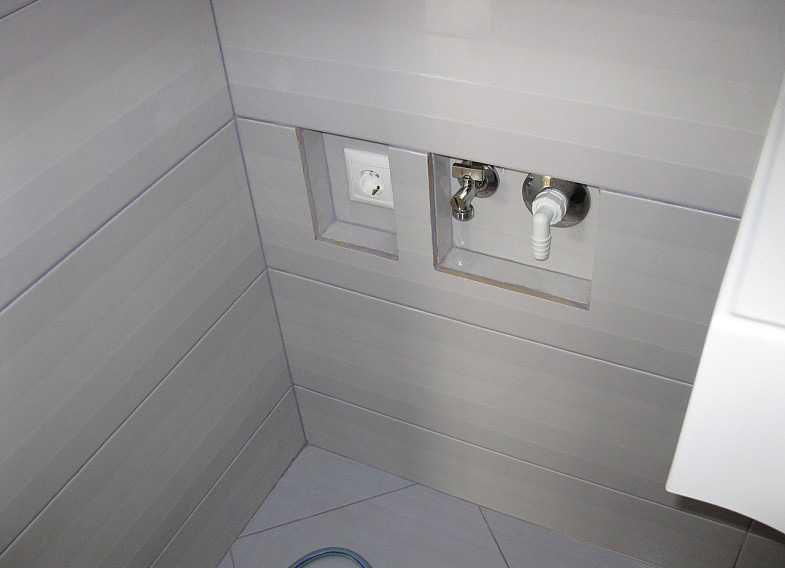

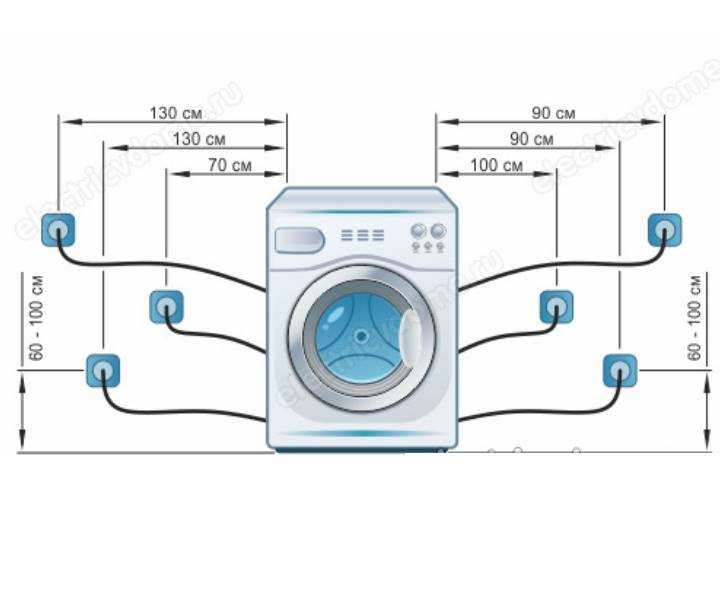

  1. Все электророзетки для подключения бытовой техники размещают на высоте не менее чем 60 см от уровня пола. Такое требование объясняется тем, что в случае прорыва труб и обильных протечек минимизировать контакт с электричеством, который может спровоцировать возникновение экстренной ситуации.
  2. Относительно объектов, являющихся источниками воды или брызг, розетки размещают, выдерживая расстояние в 60 см. Такое решение также снижает риск попадания влаги на подключенный прибор, делая его эксплуатацию более безопасной.

При определении высоты установки розеток следует руководствоваться принципом «чем выше, тем лучше».

Качественный ремонт в квартире еще не является гарантией того, что в прекрасный момент не хлынет поток из общей трубы, либо не прольется «водопад» от соседей, живущих этажом выше. Поэтому некоторые специалисты рекомендуют обустраивать силовые гнезда на высоте в 130 см от уровня пола.


Чистая, лишенная примесей вода является достаточно сильным проводником электричества, но присутствие в ней сложных химических соединений и солей дополнительно повышает ее проводящие свойства

При проектировании проводки в санузле следует руководствоваться пунктом 7.1.47 действующего ПУЭ.

Согласно ему помещение делят на 4 зоны:

  • Красная зона – именуемая как нулевая, расположена в пределах умывальника, ванны и в районе душевой кабины. В ней нельзя размещать никакие розетки.
  • Первая зона – непосредственно над или под душевой кабиной, чашей ванны, захватывая площадь радиусом 0,6 метра. Допускает установку оборудования, необходимого для работы сантехники, мощностью в пределах 12 В. Розетки в этой зоне быть не должно.
  • Желтая или вторая зона – размещается через 60 см, в ней подключают водонагревательные приборы. Розетки устанавливать также нельзя.
  • Зеленая или третья зона – от зоны «2» расположена на расстоянии в 2,4 м. В ней располагают все розетки стандарта IPX4 и бытовые агрегаты, «запитываемые» от сети, подключенные через УЗО с заземляющим контактом.

Розетки не допускается размещать на холодных стенах, на поверхности которых скапливается конденсат.


Установку розеток и различных устройств управления можно производить только в наименее опасной третьей зоне санузла при условии соблюдения требований ПУЭ

Розетки, используемые для подключения стиральной машины в санузле, должны соответствовать следующим требованиям:

  • Корпусы влагозащищенных розеток снабжают защитными крышками, предупреждающими проникновение влаги.
  • Внутренняя часть устройств изолируется плотными резиновыми прокладками, которые минимизируют вероятность возникновения искры между контактами.

Уровень защиты влагозащищенных розеток определяется маркировкой «IP». Чем выше цифровой показатель, тем надежнее устройство. Так, модели класса «IPX1» предохраняют только от небольших брызг, а «IPX4» – не боятся даже прямого попадания водных струй.


Обозначение «IPXY» указывает на класс защиты от влаги («Y») и пыли («X»); для установки в санузлах параметр «Y» должен быть не ниже 4 класса

Ключевые условия для подключения розетки

Проекты домов старой постройки не предусматривали установку розетки в ванной комнате по двум основным причинам:

  • первая – объекты старого жилищного фонда не обеспечены системой заземления;
  • вторая – в те времена отсутствовала мощная стационарная бытовая техника, «запитываемая» от электричества.

Используемая еще два-три десятка лет назад бытовая техника не предполагала стационарного монтажа в санузлах, из-за характерного для них высокого уровня влажности.

Действующие нормы и стандарты допускают размещать точки подключения в помещениях с повышенной влажностью, но при соблюдении ряда обязательных правил:

  • Подключение производят только к исправной проводке, выполненной из трехжильного медного кабеля.
  • Для монтажа применяют электророзетки, корпусы которых отличаются надежной защитой от попадания влаги.
  • Электрооборудование комплектуется устройством защитного отключения с током срабатывания в пределах 10 мА.
  • Силовая линия в обязательном порядке должна быть оснащена заземляющим контуром, чтобы подключение мощного прибора производилось через защитный контакт.

Заземление – неукоснительное условие установки розетки как в отдельной ванной комнате, так и в совмещенном санузле, в котором наблюдается избыточная влажность. В жилых постройках, в которой не предусмотрено заземление, с задачей гашения токов превышения и отключения линии справляется защитный трансформатор и УЗО. Единственное – их уровень защиты будет несколько ниже.

Галерея изображений
Фото из
Грамотное устройство силовой точки, предназначенной для питания стиральной машинки, продлит рабочий ресурс оборудования и обеспечит безопасность пользователей

Практически для всех моделей стирального оборудования, даже для мини модификаций, рекомендовано устройство отдельной силовой линии с индивидуальной розеткой

Сечение кабеля для подключения стиральной машинки подбирают, исходя из максимальной мощности агрегата. В случае единовременной запитки от линии нескольких приборов их мощность суммируется, а сечение кабеля подбирается по суммарному значению

В санузле рекомендованы к установке розетки класса IP, предназначенные для работы в помещениях с высоким уровнем влажности. Желательно, чтобы кроме защитной крышки устройство еще обладало шторками и системой защиты от воздействия влаги

К силовой точке, обеспечивающей электропитание стиральной машине, подводят трехжильный медный кабель с заземляющим контуром, сечение жил принимается 2,5 мм²

Подключение розетки к проводке должно быть выполнено безупречно, жилы кабеля плотно зажаты клеммами механизма розетки

Для защиты электролинии, питающей стиральную машинку, в щитке должен быть установлен дифференциальный выключатель или тандем защитных устройств из автомата и УЗО на 20 А

Согласно регламенту, обозначенному в ПУЭ, розетки в помещениях с высокой степенью влажности располагают по минимуму в 60 см от точек поставки воды и труб

Установка розетки для работы стиральной машины

В приоритете отдельная силовая линия для агрегата

Выбор кабеля для подключения розетки по мощности приборов

Влагозащищенные разновидности розеток для ванной

Подходящий кабель для прокладки электролинии

Требования к подключению проводки к зажимам розетки

Автоматический выключатель для защиты электролинии

Выбор места для установки силовой точки

Некоторые хозяева безответственно относятся к подключению мощных бытовых агрегатов, используя для этого удлинители и тройники.

Подключать стиральную машину, относящуюся к числу мощных бытовых электроприборов, через удлинитель не стоит. Это неудобно и к тому же опасно. Ведь при неграмотном подключении и монтаже возрастает вероятность аварийной ситуации вследствие короткого замыкания, в результате которой преждевременно выходит из строя даже качественная дорогостоящая техника.

Автоматические стиральные машины установлены практически в каждом доме, а потому монтаж надежной и безопасной точки подключения является необходимостью

Если же в семье есть любознательный маленький непоседа, то присутствие лишних проводов в открытом доступе и вовсе обретает особые черты.

Подключение к электросети: подготовительные работы

Если вы решили организовать ремонт помещения, в котором установлена ваша стиралка (или только будет там установлена), сразу заложите в план прокладку проводки. В нем должно быть учтено подключение СМА.

Сверлить стены, откалывать плитку, а потом возвращать все на место – лишние траты времени и денег, поэтому лучше с первого раза сделать все по правилам.

Что понадобится для правильного подключения:

  • Провода. На них даже не пытайтесь сэкономить. Беря во внимания среднюю мощность подключения стиральной машины, используйте медный трехжильный провод на 6 миллиметров с хорошей изоляцией. Из таблицы ниже вы больше узнаете о характеристиках различных проводов.
  • Выключатель дифференциального тока больше известен в народе как устройство аварийного отключения. Он нужен для того, чтобы ваша стиралка не сгорела при скачке напряжения в сети. Это значит, что машина не только не сломается, но и не возникнет короткого замыкания и воспламенения.
  • Автоматический выключатель. Эта деталь защитит машинку от короткого замыкания и падения напряжения ниже дозволенного уровня. Вместе с предыдущим компонентом автомат полностью защитит вас и вашу машинку от любых рисков.
  • Комплектующие. Клеммы, короба для кабеля, хорошие хомуты и так далее.

Закупив все, что вам понадобится для подключения стиральной машины к электросети, займитесь изучением правил подключения. Потратьте немного времени, это окупится – в дальнейшем не будет проблем с эксплуатацией СМ.

Места установки точек подключения

При выборе места размещения точки подключения ключевое значение имеет не столько близость к «запитываемому» бытовому прибору, а скорее удаленность от источников влаги и высота относительно уровня пола. В совместном санузле есть всего 1-2 таких безопасных места.

При выборе места точки подключения ориентируются на такие параметры:

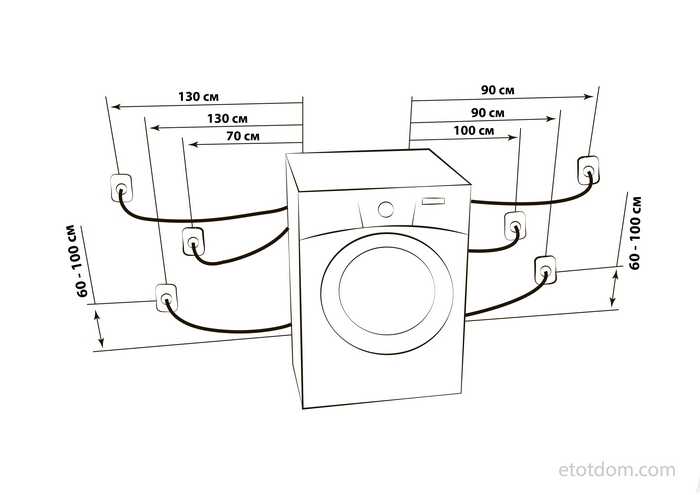

  1. Все электророзетки для подключения бытовой техники размещают на высоте не менее чем 60 см от уровня пола. Такое требование объясняется тем, что в случае прорыва труб и обильных протечек минимизировать контакт с электричеством, который может спровоцировать возникновение экстренной ситуации.
  2. Относительно объектов, являющихся источниками воды или брызг, розетки размещают, выдерживая расстояние в 60 см. Такое решение также снижает риск попадания влаги на подключенный прибор, делая его эксплуатацию более безопасной.

При определении высоты установки розеток следует руководствоваться принципом «чем выше, тем лучше».

Качественный ремонт в квартире еще не является гарантией того, что в прекрасный момент не хлынет поток из общей трубы, либо не прольется «водопад» от соседей, живущих этажом выше. Поэтому некоторые специалисты рекомендуют обустраивать силовые гнезда на высоте в 130 см от уровня пола.

Чистая, лишенная примесей вода является достаточно сильным проводником электричества, но присутствие в ней сложных химических соединений и солей дополнительно повышает ее проводящие свойства

При проектировании проводки в санузле следует руководствоваться пунктом 7.1.47 действующего ПУЭ.

Согласно ему помещение делят на 4 зоны:

  • Красная зона – именуемая как нулевая, расположена в пределах умывальника, ванны и в районе душевой кабины. В ней нельзя размещать никакие розетки.
  • Первая зона – непосредственно над или под душевой кабиной, чашей ванны, захватывая площадь радиусом 0,6 метра. Допускает установку оборудования, необходимого для работы сантехники, мощностью в пределах 12 В. Розетки в этой зоне быть не должно.
  • Желтая или вторая зона – размещается через 60 см, в ней подключают водонагревательные приборы. Розетки устанавливать также нельзя.
  • Зеленая или третья зона – от зоны «2» расположена на расстоянии в 2,4 м. В ней располагают все розетки стандарта IPX4 и бытовые агрегаты, «запитываемые» от сети, подключенные через УЗО с заземляющим контактом.

Розетки не допускается размещать на холодных стенах, на поверхности которых скапливается конденсат.

Установку розеток и различных устройств управления можно производить только в наименее опасной третьей зоне санузла при условии соблюдения требований ПУЭ

Розетки, используемые для подключения стиральной машины в санузле, должны соответствовать следующим требованиям:

  • Корпусы влагозащищенных розеток снабжают защитными крышками, предупреждающими проникновение влаги.
  • Внутренняя часть устройств изолируется плотными резиновыми прокладками, которые минимизируют вероятность возникновения искры между контактами.

Уровень защиты влагозащищенных розеток определяется маркировкой «IP». Чем выше цифровой показатель, тем надежнее устройство. Так, модели класса «IPX1» предохраняют только от небольших брызг, а «IPX4» – не боятся даже прямого попадания водных струй.

Обозначение «IPXY» указывает на класс защиты от влаги («Y») и пыли («X»); для установки в санузлах параметр «Y» должен быть не ниже 4 класса

Выбор сечения кабеля для розеток

Все комнаты в доме должны обеспечиваться отдельной распредкоробкой и АЗС. Запрещается объединять в одну цепь несколько электророзеток и электропроводов осветительных устройств.

Опыт показывает, что для использования на кухне провод для розеток должен соответствовать сечению:

  • посудомоечной и стиральной машин — 3х2,5;
  • варочной панели — не менее 3х4;
  • духового шкафа — 3х2,5.

Для всех помещений расчет электропроводов производится по формуле:

I= P/U ном, где: I – сила тока; P – мощность электрооборудования помещения и U — напряжение электроцепи.

При оборудовании электропроводки просчитывается Pсум. (суммарная мощность) потребителей подключаемых к распределительной коробке каждого помещения. Если Pсум приборов не превышает трех киловатт, то достаточно использовать провод профилем в 2,5 мм².

В быту, как правило, для подключения электророзеток используются двух- или трехжильные медные электропровода с профилем от 2,5 до 6 мм².

Каждый прибор имеет свою потребляемую мощность. Основное условие обустройства любого объекта это расчет Pсум потребителей, что поможет выбрать входной электрокабель. Надо помнить, что кроме внутреннего потребления вероятны подключения электроинструментов и для проведения различного рода наружных работ, когда будет необходимость подключить насосы, генераторы, сварочные агрегаты и т.д.

Расчет необходимого сечения кабеля для розеток определяют исходя из технических характеристик провода: диаметра, напряжения, силы тока, и Pпотр.

I = (P × Kи ) / (U × cos(φ)) — расчет для однофазной цепи; где, cos(φ) = 1; U – напряжение цепи в пределах 210 -240 вольт; I — сила тока; Pсум — электромощность всех электроприборов; Kи = 0,75.

I = P / (√3 × U × cos(φ)) расчет для трехфазной электросети; где, Cos φ — угол между фазами; Pсум. всех электроприборов; U = 220 вольт.

По окончании этой работы приступают к прокладке электропроводки. При этом коммутация электрокабелей через распределительные коробки остается необходимым условием обеспечения электробезопасности.

Сушильные машины: основные виды

Сегодня на рынке можно встретить достойный ассортимент сушильных машин разных производителей и моделей. Все они делятся на 3 основных типа в зависимости от способа монтажа:

  • вытяжные;
  • конденсационные;
  • с тепловым насосом.

Автоматы первого типа выполняют сушку белья благодаря отводу воздуха из машинки в вентиляционную шахту. Модели конденсационного типа пропускают через барабан теплый воздух, после чего собирают конденсат в одном месте — сборочном контейнере. Его приходится мыть регулярно, после каждого цикла. Приборы с тепловым насосом функционируют через испаритель и выводят лишнюю влагу прямо в канализацию.

Наибольшим спросом среди покупателей традиционно пользуются вентиляционные модели. Их установка возможна как в частных домах, так и в квартирах. Машинки двух других типов менее популярны.

Самые часто продаваемые и востребованные марки машин для сушки: Bosch, «Самсунг», «Сименс», Miele, «Вирпул».

Как подобрать УЗО

Конечно же, перед покупкой сразу возникнет вопрос – какой именно автомат нужно ставить на стиральную машинку? Для ответа на него обратимся к стандартным характеристикам. Популярные модели машинок потребляют 2 кВт, что превышает отметку в 10А (подробнее о мощности и энергопотреблении стиральных машин читайте здесь). Исходя из этого, значение отключающего электричество прибора или дифавтомата должно не превосходить 10А, условно эти параметры соответствуют 16 амперам.

Занимающим одно из важнейших мест параметром автомата специалисты считают ток утечки. Именно с ним происходит основное взаимодействие УЗО. Для недавно проведенной проводки отлично подойдет автомат с показателем тока утечки в 10мА. Иными словами, различие между токами в фазном и нейтральном проводнике не должно быть меньше 10 мА, иначе устройство не разорвет цепь. Если же проводка используется много лет подряд, то лучше использовать 30 мА УЗО. Это поможет избежать ошибочных срабатываний.

Довольно значимым фактором выступает фирма-производитель. По этому признаку датчики делят на дорогостоящие – Legrand, АВВ и дешевые — ИЭК. Данные фирмы наиболее популярны и авторитетны на рынке бытовой электроники. Не пытайтесь экономить: конечно, китайский аналог будет стоить еще дешевле, но он никогда не сможет гарантировать настоящего европейского качества. Неправильный выбор УЗО может привести к тому, что у вас постоянно будет выбивать пробки при включении машинки.

Проводка и автомат

Стиральная машина – очень мощный потребитель электроэнергии, поэтому для ее подключения требуется соответствующая линия. Первое требование касается проводов, которые должны быть трехжильными. Третья жила необходима для организации заземления, что позволит защитить технику и пользователя от удара тока при утечке. Также при организации коммуникаций под стиралку следует учесть еще несколько требований и правил:

  • под автомат выделяется отдельная ветка;
  • техника подключается к индивидуальному автомату;
  • автомат должен срабатывать при токе утечке до 30мА;
  • в цепь включается стабилизатор, для сглаживания скачков напряжения в электросети.

При наладке электрокоммуникаций лучше не экономить. Так, рекомендуется выделять под стиральную машину УЗО или дифавтоматы с номинальным током отключения в 10мА. Это дороже, зато риск утечки минимален – прибор моментально реагирует на сбой и купирует подачу электричества. Если планируется устанавливать автоматический выключатель, то выбирается устройство в 16А.

Обращаем внимание и на используемый при прокладке линии кабель. При подключении автоматических машин советуют использовать медные провода и прокладывать их скрытно

Сечение жил зависит от мощности техники, как правило, берется минимум в 2,5 мм. В идеале стоит взять «запас» – это позволит избежать перегрузки электросети. Так машинка будет работать безопаснее и не грозить жильцам возгоранием, случайным отключением УЗО или аварией.

Если в квартире проложена алюминиевая проводка с сечением в 1,5-2мм, то лучше заменить ее на медную. В идеале – организовать новую линию с соблюдением всех описанных выше норм. Иначе эксплуатация стиральной машины будет опасной: кабель от чрезмерной нагрузки будет нагреваться, а изоляция плавиться. Итогом может стать возгорание со всеми вытекающими.
