Руководство electrolux ews1020 стиральная машина

Система знаков от Electrolux

Стиральные машины-автомат (СМА) со временем приобрели столько возможностей — у них десятки функций и опций. И для каждой надо придумать свой значок. Далеко не все картинки удается расшифровать слету — нужна инструкция для их расшифровки. Есть понятные общепринятые изображения: если нарисован тазик с цифрой 30, понятно, что вам предлагают стирать  при 30 градусах. Но есть такие мудреные «иероглифы», что без «декодера» не обойтись.

Чтобы не стирать разные изделия на одной программе, изучите внимательно режимы стирки — их описание и символическое изображение. Это поможет вам быстро выбирать оптимальные условия для каждой вещи или порции белья.

Таблица 1

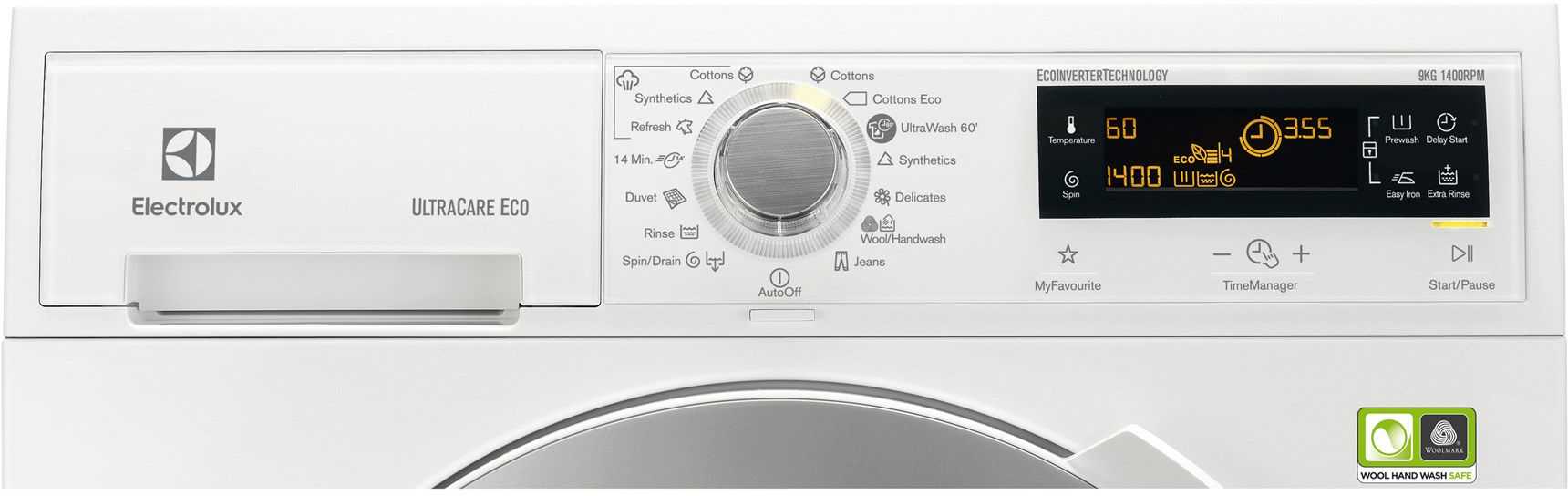

Панель управления СМА «Электролюкс» оснащена световыми индикаторами. Дисплей показывает, сколько времени осталось до конца цикла. О работе той или иной функции также оповещает индикация — горит лампочка.

Сколько стоит ремонт

Заранее на 100% нельзя предсказать, каковы будут затраты на ремонт. Точная стоимость зависит от вида и сложности поломки и рассчитывается мастером на месте после диагностики неисправности. Но с приблизительными расценками на наши услуги для стиральных машин данной марки и модели вы можете ознакомиться ниже.

* При отказе от ремонта мастером «РемБытТех» нужно оплатить сумму в размере 400 руб. за диагностику

** Цены указаны ТОЛЬКО ЗА РАБОТЫ, стоимость запасных частей и расходных материалов в сумму не входит

Стиральная машина Electrolux EWS 1046 характеристики

D Electrolux Bruksanvisning Kayttoohje Руководство no эксплу…

D electrolux

• Изображение
• Текст

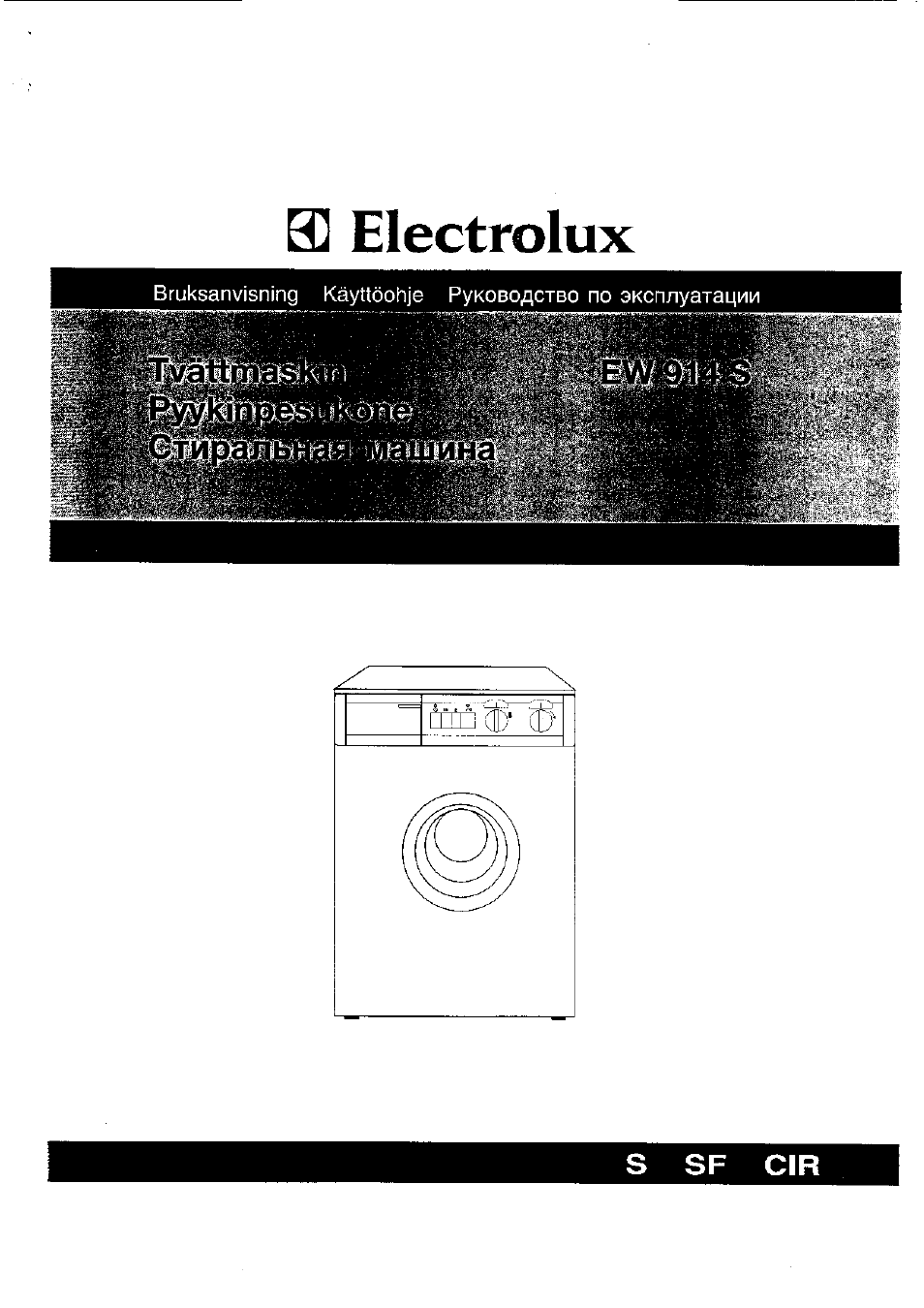

D Electrolux

Bruksanvisning Kayttoohje Руководство no эксплуатации

J V

(П)’ ‘

S SF CIR

• D Electrolux А Поздравляем вас с новой стиральной ма шиной!
• A Указания по безопасной эксплуатации машины Установка и обслуживание
• Пользование машиной
• Правила утилизации

Описание стиральной машины

• Комплектность

Дозатор моющего средства
Описание панели управления

• 1 Программная карточка

2 Индикатор контроля работы машины
3 Пуск/стоп (рубильник)
4 Снижение скорости центрифугирования (отжима)
5 Экономичная программа Е
6 Открывание загрузочного люка
7 Индикатор закрывания загрузочного люка
8 Переключатель температуры |
9 Переключатель программ
Эксплуатация стиральной машины

• 1. Загрузка машины

2. Дозирование моющего средства
3. Добавки для полоскания
4. Использование кнопок
5. Выбор нужной температуры
6. Выбор нужной программы и запуск машины
7. Завершение стирки
Программы стирки
Программы стирки
Важные указания по стирке

• Сортировка белья

Температуры
Сколько закладывать белья?
Моющие средства и добавки
Концентрированный стиральный порошок
Жидкие моющие средства
Жидкие добавки
Маркировки на белье
Уход за стиральной машиной чистка

• Чистка корпуса

Чистка дозатора стирального порошка
Чистка углубления дозатора
Самоочищающийся сливной шланг
Чистка фильтра наливного шланга
Чистка стиральной машины
Удаление известковых отложений
Защита машины от воздействия низких температур
Если стиральная машина не работает

• Техническое обслуживание и запасные части

Установка машины

• Распаковка машины

Крепления, установленные на время транспортировки
Расположение машины
Выравнивание по горизонтали
Подключение к водопроводу
Подключение к канализации
Подключение к электросети

Основные преимущества стиральной машиной Electrolux

1. электронная защита от протечек. В конструкции стиральных машин Electrolux предусмотрен датчик, контролирующий уровень воды. В случае утечки, датчик дает импульс на останов стиральной машины и выдачу звукового сигнала о нарушении технологического процесса. Это предотвращает затопление машины, а также помещений, как пользователя, так и соседей;
2. защита от резких изменений напряжений электросети. Это очень актуальная защита, особенно в нашей стране. Надежная работа стиральных машин Electrolux предусмотрена в очень широком диапазоне уровней напряжений, – от 185 до 270 В. Однако если произойдут более глубокие колебания электрического напряжения, защита оградит машину от повреждений. Более того, логика машины запомнит выставленные настройки, и при восстановлении напряжения работа машины продолжается в ранее выставленном режиме;
3. удобный дозаторный лоток. Лоток имеет перегородку, которая препятствует попадание жидких моющих препаратов в канализацию. Такая конструкция дает возможность значительно экономить жидкие стиральные вещества;
4. внутренняя часть барабана представляет собой идеально гладкую поверхность. В нем можно обрабатывать очень деликатные вещи не беспокоясь, что они могут повредиться. Для создания хорошей циркуляции воды в барабане увеличено количество мелких отверстий. Это позволяет защитить вещи от деформаций даже при максимальной скорости отжима. Чтобы обеспечить перемещения содержимого барабана в нескольких направлениях профиль лопаток имеет волнообразную форму. Такое перемешивание белья в процессе стирки намного повышает ее качество;
5. в программном обеспечении заложена новая функция «Time Manager». Этот режим позволяет регулировать продолжительность стирки в зависимости от наличия времени. При этом качество стирки остается прежним. Разница только в расходе энергоресурсов. При сокращенном времени расход электроэнергии увеличивается;
6. стиральные машины Electrolux имеет функцию автоматической коррекции времени стирки в зависимости от веса загружаемого белья. Это очень удобно, ибо нет необходимости каждый раз вручную определять вес вещей. Более того, точное определение веса позволяет экономить как расходные материалы, так и электроэнергию;
7. стиральная машина имеет функцию «Обработка паром». Это не что иное, как химическая чистка на дому. Особенно она полезна, если одежда чистая, но пропиталась посторонними запахами, например сигаретным дымом или ароматами ресторанной кухни. Обработка паром быстро убирает все запахи, и уже через короткое время одеждой снова можно пользоваться. Паровая обработка дает возможность разгладить одежду, имеющую большое количество отделочных элементов;
8. машина в состоянии качественно высушить максимальный объем белья. Традиционно стиральные машины других фирм качественно высушивают белье только при заниженном его объеме. Другими словами перед сушкой приходится часть белья вытаскивать с барабана. Стиральная машина Electrolux позволяет качество высушить максимальный объем;
9. фирма Electrolux способна выпускать множество моделей, в том числе и для установки в небольших помещениях. Для ванных комнат с небольшой площадью могут подойти модели с вертикальной загрузкой.

Запуск бытового прибора

Процесс подготовки к стирке окончен, нужный режим выбран, осталось осуществить еще несколько действий перед запуском стиральной машины:

1. Выбрать необходимый температурный режим (варьируется от 30°С до 95°С). Так легкие тонкие вещи стирают при температуре не выше 30С, изделия из хлопка —40°С-60°С. Температурный максимум в 95°С используют для очень загрязненного постельного белья или банных принадлежностей.
2. Установить необходимое количество оборотов отжима. Как правило, при выборе режима стирки программа автоматически устанавливает нужный параметр отжима, но при необходимости его можно сменить, используя соответствующую кнопку на панели управления.
3. Засыпать стиральный порошок в отсек диспенсера для моющих средств.

Куда засыпать порошок: с левой стороны порошкоприемника расположен отсек для основной стирки, с правой стороны — для предварительной стирки, по центру — отсек для кондиционера и ополаскивателя.

Информацию о необходимом для одной стирки количестве стирального порошка можно подсмотреть на упаковке моющего средства. Превышать рекомендованные нормы не стоит. В противном случае экономия порошка снизит качество стирки, а увеличение нормы приведет к чрезмерному образованию пены, что может вывести из строя стиральную машину Электролюкс.

После всех проведенных подготовительных мероприятий можно запускать стирку. Для этого нажимают кнопку «Старт/Пауза». Индикатор на панели управления перестанет мигать, машина запустит начальный этап стирки — набор воды в бак.

Особенности устройства и работы машинок Electrolux

Шведский производитель, уже давно полюбился отечественным потребителям за свои прекрасные характеристики и надежность. Давайте вкратце рассмотрим, что именно предлагает данный производитель.

Программа замачивание. Есть в каждой моделе, период, на который можно замочить загрязненное белье, варьируется до 18 часов с горизонтальной загрузкой и сутки с вертикальной. После этой программы вы можете выбрать продолжение стирки или просто полоскание.

Программа экономии порошка, предотвращает загрязнение окружающей среды, благодаря наличию дополнительного клапана в сливной системе. Рассмотрим особенности на примере конкретных моделей.

Серия EWS. Electrolux Ews 1020, Electrolux Ews 1020, Electrolux Ews 1030, Electrolux Ews 1046, Электролюкс Ews 1230. Используются при создании новейшие цифровые технологии, предназначена для бытового использования, корпус изготовлен из прочного пластика, который не меняет цвет со временем. Мотор выполнен из прочной нержавеющей стали. Ширина модельного ряда позволит подобрать оптимальную для вас модель.

Стиральная машина Electrolux Ews 1020

Модель ЕВС 1020 предполагает максимальную загрузку 4 кг, 6 программ стирки, энергопотребление составляет 1,5 КВт в час. Скорость отжима до 1000 оборотов. Предусмотрен замок для детей. Габариты 42*60*85.

ЕВС 1030 размеры аналогичны предыдущей, как в прочем, и остальные показатели. Отличительной чертой является электронный дисплей.

ЕВС 1046, может использоваться в качестве встраиваемой техники, рассчитана на максимальную загрузку в 4,5 кг. Для удобства эксплуатации присутствует дисплей. Ее особенностью является невысокое энергопотребление, всего 1,4 КВт, и уменьшенный расход жидкости — всего 43 литра на программу.

ЕВС 1230 модель оснащена электронным управлением и цифровым дисплеем. Размер ее 60*45*85, фронтальная загрузка белья 4 кг.  Для удобства эксплуатации есть таймер, при помощи которого можно отложить старт стирки. По показателям энергопотребления она не очень экономна, 1,9 КВт в час. За стирку расходует 44 литра воды, максимальное вращение центрифуги 1200 оборотов.

Следующая серия EWT. Ее отличительная черта — это вертикальная загрузка, наиболее популярные представители:

1. Electrolux Ewt 1221. Габариты 40*60*85. Оснащена цифровым дисплеем. Загрузка до 4,45 кг белья, таймер отложения старта на срок до 24 часов. Потребляет 2,1 КВт за час. Расход воды 44 литра. Отжим до 1200 оборотов.
2. Electrolux Ewt 825. Размер, как у вышеописанной модели, загрузка 4,5 кг. Предусмотрено 7 программ стирки, потребляет 2,1 КВт в час, что соответствует классу А. Расходует 49 литров, центрифуга 800 оборотов.
3. Electrolux Ewt 1021.  Вместимость 4,5 кг белья, габариты 40*60*85, потребляет 2,1 КВт в час, расходует 49 литров за программу. Выжимает максимум при 1000 оборотах.
4. Electrolux Ewt9120w. Загрузка 5,5 кг белья. Скорость отжима 900 оборотов, бак выполнен из карбона. Класс энергопотребления А, что соответствует 1,04 кВт, расходует 49 литров.
5. Электролюкс Ewf 1086. При помощи электронного управления вам будет удобно выбрать подходящую для вас программу, для удобства оснащена цифровым дисплеем. Ее размеры 60*58*85, вместимость 5 кг, можно отсрочить старт на срок до 24 часов, благодаря функции.

   Благодаря наличию 7 программ вы сможете постирать любой тип ткани, будь то деликатная стирка или быстрая стирка, стирка шерсти. Если у вас есть дети, вы можете не беспокоиться за их безопасность, поскольку есть замок от детей. Допфункция защита от протечки, вращение барабана при отжиме до 1000 об.

6. Электролюкс EWG12740W. Данная модель относится к встраиваемой технике, благодаря отсрочке старта, вы сможете запрограммировать включение, также есть функция Electrolux Time Manager. С ее помощью вы выберете время стирки. Габариты 60*54*82, фронтальная загрузка до 5 кг. Отжим до 1200 оборотов за минуту.

В заключение предлагаем видео о методах диагностики и кодах ошибок стиральной машины Электролюкс:

Подготовка к стирке

Подготовка к процессу стирки проходит по следующей схеме:

1. Бытовой прибор включают в сеть электропитания (отдельно установленную, заземленную розетку). На панели управления должен засветиться индикатор кнопки «Старт/пауза» или «Сеть».
2. Рассортировывают грязное белье. Все что требует стирки, разделяют по группам: по степени загрязнения, по цвету и материалу изготовления. Недопустимо стирать вместе цветные и белые вещи (итог — испорченная, полинявшая одежда). Отдельно стирают вещи с ручной вышивкой, изделия ручной вязки.
3. Загружают барабан стиральной машины. Максимальное количество грязного белья (вес) которое можно загрузить в барабан зависит от модели стиральной машины (необходимую информацию можно подсмотреть в паспорте бытовой техники).

Для синтетических вещей максимальный уровень загрузки не превышает треть объема барабана, для вязаных шерстяных изделий — максимум на половину бака. При максимальной загрузке изделий из натуральных, плотных тканей свободного места в барабане должно оставаться на ладонь.

Таблица с информационными кодами (кодами ошибок)

В таблице, размещенной ниже, мы перечислили коды ошибок стиральных машин Electrolux, краткое описание возможных проблем и причин их возникновения.

Особенности и основные преимущества стиральной машиной Electrolux

Технология Direct Spray. Технологический процесс обеспечивает постоянную пропитку белья струей моющего средства. Струя образуется под действием механизма, создающего давление, и направляется прямо на загруженные в бак вещи.  Такая обработка приводит к проникновению пены глубоко в структуру белья, и сохраняет тканевые волокна от повреждения. Качеством стирки контролирует микропроцессор количества воды

Это важно, потому, что при избытке воды в баке ослабляется трение между вещами, и снижается качество стирки. При малом ее количестве белье недостаточно смачивается моющими средствами.
Технология Eco-Valve

Она разработана для контроля расхода моющих средств и воды. Это дает возможность значительно экономить расходные ресурсы. Эта технология не дает возможности скапливаться стиральному порошку в шланге для слива воды. Кроме того, она препятствует процессу смешивания чистой воды с ее остатками после предыдущего полоскания.
Технология Fuzzy Contro. Она разработана для контроля процесса пенообразования в режимах «Полоскания» и «Отжима». Программа регулирует время процессов в зависимости от интенсивности удаления пены;
усовершенствована функция автоматической балансировки «Fuzzy Control». Этот режим позволяет без вмешательства пользователя при отжиме устранить дисбаланс в случае образования комков стираемой одежды. Важно то обстоятельство, что если распутать комок не удается, то режим работы переходит в область пониженных оборотов;
добавлена функция «Ручная стирка». Это позволяет применять стиральную машину даже для обработки вещей, которые стираются только вручную. Этот режим базируется на принципе технологии «качелей». Сначала барабан совершает пол оборота в одну сторону, затем минутная пауза и только после этого вращается в обратную сторону. Медленное вращение барабана и длинные паузы не повреждают деликатные вещи;
добавлен режим «Остановка полоскания». Она применяется в том случае, когда не целесообразно сливать воду после завершения процесса полоскания. При этом временно белье может оставаться в машине;
добавлена функция автоматического охлаждения воды. Она предотвращает попадание возникновению эффекта «температурного шока» в канализационных трубах при попадании в них горячих сливных вод. Это зачастую приводит к их преждевременному износу.

Алгоритм действий

Для каждого типа стиральной машины Электролюкс (в зависимости от способа загрузки) прописан определенный алгоритм разбора.

Бытовой прибор с горизонтальной загрузкой

Корпус стиралки с фронтальной загрузкой — две половинки (задняя и передняя, соединенная крепежными элементами по боковой линии).

Учитывая такую особенность конструкции, стиральная машина Электролюкс разбирается следующим образом:

1. Находим два винта, расположенных на задней стенке корпуса, выкручиваем их. Чуть подталкиваем крышку по направлению задней стенки, приподнимаем и снимаем с корпуса.
2. На левой и правой боковой панели выкручиваем два винта, фиксирующие заднюю панель.
3. В нижней части задней панели выкручиваем два крепежных элемента.
4. По бокам, предварительно открыв заглушки, выкручиваем фиксирующие болты.
5. Разжимаем и приподнимаем пластиковые держатели, фиксирующие панель в верхней части корпуса.
6. Снимаем заднюю панель.
7. Внутри порошкоприемника находим пластиковый язычок, нажимаем его, аккуратно вытягиваем диспенсер из корпуса стиралки.
8. Выкручиваем крепежные болты, снимаем дверцу люка вместе с петлей.
9. Аккуратно поддевая пружину хомута шлицевой отверткой, стягиваем металлическое кольцо с манжеты. Резиновый уплотнитель заправляем внутрь барабана.
10. Выкручиваем саморезы расположенные на левой стороне панели управления, аккуратно отверткой открываем защелки сверху и по бокам панели, не отключая проводку, снимаем блок управления.
11. Выкручиваем саморезы расположенные вокруг замка люка, под панелью управления и вокруг сливного фильтра, снимаем переднюю панель с корпуса.
12. Одной рукой придерживаем шкив, другой — снимаем ремень привода.
13. Выкручиваем крепеж удерживающий двигатель, отсоединяем клеммы проводов питания, сдвигает мотор чуть на себя, вынимаем механизм из корпуса.
14. Отсоединяем провода со сливной помпы, выкручиваем крепежные элементы, аккуратно проворачивая по часовой стрелке, вынимаем насос из корпуса.
15. Отсоединяем проводку с ТЭНа, выкручиваем центральный болт (расположен между контактами) и аккуратными раскачивающими движениями снимаем нагревательный элемент с посадочного места.
16. Выкрутив центральные болты, демонтируем противовесы.
17. Используя плоскогубцы, вытаскиваем шпильку удерживающую амортизаторы, снимаем парные элементы с нижней части бака и корпуса стиральной машины.
18. В верхней части корпуса отсоединяем патрубки порошкоприемника, проводку наливного клапана, пружины, предварительно отсоединив трубочку, демонтируем прессостат.
19. Аккуратно приподнимая, снимаем бак с пружин, вынимаем его из корпуса.

На данном этапе разбор стиральной машины Электролюкс с фронтальной загрузкой окончен.

С вертикальной

Алгоритм действий:

1. Аккуратно поддевая защелки с правой и левой стороны, приподнимаем панель управления, отсоединяем проводку с разъемов платы, снимаем панель с корпуса. Перед тем как отсоединить какие-либо провода, необходимо сфотографировать схему их подключения.

2. Отсоединяем провода, выкручиваем крепеж, снимаем электронную плату.
3. Предварительно отсоединив патрубки и проводку, демонтируем заливной клапан.
4. Выкрутив фиксирующие элементы, расположенные на задней панели и один в нижней части передней панели, демонтируем боковые стенки корпуса.
5. Из открывшегося пространства вытягиваем двигатель, сливной насос и датчик уровня воды (все элементы расположены под баком). Для этого выкручиваем крепеж, снимаем проводку, вытягиваем механизмы из корпуса.
6. Блокируем колесо шкива деревянным бруском. Аккуратно снимаем ремень привода.
7. Поднимаем верхнюю панель (крышку), вытаскиваем порошкоприемник (фиксируется на защелках).
8. Выкручиваем болты удерживающие крышку.
9. Оттягиваем резиновую манжету, под которой открывается доступ к саморезам, фиксирующим пластиковую планку. Их также необходимо выкрутить. Снимаем верхнюю панель.
10. Выкручиваем метизы удерживающие вал, закрываем дверцы бака, извлекаем бак из корпуса.

На этом этапе разбор стиральной машины с вертикальной загрузкой можно считать оконченным.
