✅ форм-фактор pc/xt и eatx

Алгоритм выбора БП

На совместимость блока питания с другими комплектующими влияют его форм-фактор, мощность и набор разъемов. Поэтому на эти характеристики следует смотреть в первую очередь. Форм-фактор определяется выбранным корпусом, а мощность и разъемы – другими комплектующими.

Чтобы примерно определить, сколько ватт потребляет система, можно посмотреть обзоры отдельных комплектующих и их энергопотребление под нагрузкой, а затем суммировать его.

Классификация блоков питания по мощности и назначению (справедливо только для качественных БП):

1) До 400-450 Вт – офисные ПК, а также компьютеры со встроенной или маломощной видеокартой.

2) 450-600 Вт – игровые сборки с одной видеокартой. Запаса мощности для стабильной работы в разгоне может не хватать – зависит от конкретных процессора и видеокарты.

3) 600-750 Вт – игровые сборки с одной видеокартой. Присутствует запас мощности для разгона. Недорогой БП от проверенного производителя мощностью в 600-650 ватт с сертификатом 80 PLUS Bronze или Gold часто является оптимальным вариантом для игровых сборок.

4) От 750 Вт – мощные ПК с двумя и более видеокартами, сервера, майнинг-фермы.

Если бюджет позволяет, можно рекомендовать к покупке БП не только с достаточным запасом мощности, но и с сертификатом 80 PLUS, а также полупассивной системой охлаждения и съемными кабелями. Впрочем, несмотря на то, что блоки питания с сертификатами Platinum и Titanium отличаются не только высоким КПД, но и качественной схемотехникой, переплата за блок питания в случае ограниченного бюджета часто не может считаться оправданной, если можно вложиться в комплектующие, влияющие на производительность, частично сэкономив на БП.

Для подобных сборок главной характеристикой, помимо форм-фактора, мощности и разъемов, становится надежность. В погоне за ценой не следует покупать дешевые блоки питания от Noname-производителей – вышедший из строя БП может потянуть за собой другие комплектующие. Лучше выбирать модели от проверенных фирм, например, AeroCool, Be Quiet, Chieftec, Corsair.

Не стоит забывать, что от качества и мощности блока питания зависит стабильность работы системы. Поэтому, несмотря на то, что экономия на БП в случае сборки компьютеров для дома или офиса часто является оправданной, она не должна быть чрезмерной и необдуманной.

Кабель для питания материнской платы

Выбор размера — это лишь начало. А дальше уже будет посложнее. Несмотря на то, что большинство блоков питания относятся к форм-фактору ATX, между ними есть множество отличий. Одно из самых важных — версия ATX. Когда-то давно было только две версии — 1.0 и 2.0. Сейчас первая уже практически нигде не используется, ее даже в магазинах не купить, а вот вторая разрослась на разные подвиды: 2.1, 2.2, 2.3, 2.31, 2.32, 2.4, 2.51 и 2.52.

Стандартный 24-штырьковый коннектор для питания материнской платы, особое внимание обратите на съемную секцию, с помощью которой 24-pin можно легко превратить в 20-pinСтандартный 24-штырьковый коннектор для питания материнской платы, особое внимание обратите на съемную секцию, с помощью которой 24-pin можно легко превратить в 20-pin

Поначалу все это может запутать, но на самом деле тут нет ничего сложного. Все БП с версией ATX 2.0 и выше имеют 24-штырьковый разъем для питания материнской платы. Поэтому технически все эти блоки вполне совместимы с современными «материнками». Различие между версиями ATX в основном заключается в возможности физического разделения 24-штырькового разъема на 20-штырьковый и 4-штырьковый. Это полезно, когда блок питания нужно подключить к старой материнской плате.

Если по умолчанию кабель разделен, то обязательно соедините части перед тем, как подключать коннектор к материнской платеЕсли по умолчанию кабель разделен, то обязательно соедините части перед тем, как подключать коннектор к материнской плате

Но в остальном разница между ними несущественная и заключается в особенностях подачи питания и разведения проводов. Если не хотите вникать в такие вещи, то вот вам простой, но очень полезный совет: берите блоки питания с версией ATX от 2.3.

Это наиболее распространенный и совместимый вариант, который подойдет к практически любой современной материнской плате. Да и к тому же 2.0, 2.1 и 2.2 сейчас почти не осталось в магазинах по причине устаревания.

Форм-фактор PC/XT и eATX

Первейший из унифицированных стандартов компьютерных составляющих ХХ столетия. Расшифровывается как (точнее, берёт название от) Extended Technology – “расширенная технология”, компьютерная система IBM PC/XT. Сокращение от IBM РС ХТ, названия корпорации IBM, появившегося в 1981 г. Самый первый из созданных стандартов. IBM PC/XT – это исключительно настольные системы других просто не существовало. Первая примечательная характеристика форм-фактора PC/XT – расположение блока питания компьютера сзади-справа и наличие кнопки прекращения подачи напряжения на блок питания. Применение форм-фактора PC/XT, наряду с другими маркетинговыми решениями IBM, вызвано «свободой» к копированию и использованию другими производителями компьютеров именно этой спецификации и принятия формата IBM PC/XT за международный.

Как и все старые последующие форм-факторы отличался наличием устаревшего формата 5,25 дюймов флоппи дисков в качестве ПЗУ (жёстких дисков ещё не было) в количестве всего одного-двух штук. Оригинальные размеры – 216 х 279 мм. Размеры по современным меркам немалые – не забудьте, это было 40 лет назад, электронные компоненты были другими. Комплектовался корпус по умолчанию небольшим по мощности блоком питания: чуть меньше 65 Ватт.

материнская плата под Форм-фактор PC/XT, хотя и более современная

Форм-фактор PC/XT сегодня встретишь лишь в музее или на запылившихся полках нерадивых работников склада. Канул в историю и в России официального применения больше не находит.

Фактически форм-фактор eATX тот же самый форм-фактор ATX, только немного длиннее. В спецификации к материнской плате и описанию форм-фактора можно выяснить следующие отличия. eATX – Extended ATX формат. Материнская плата этого форм-фактора выпускается увеличенной по длине до 13-ти дюймов в сравнении с традиционной длиной форм-фактора ATX в 9,6 дюймов. Нередко предъявляются специальные требования и к блоку питания относительно его разъёмов. Так, зачастую требуется наличие блока питания компьютера с разъёмами 24 + 8 + 8 (как на фото сверху)

В любом случае определённые ограничения на размерность корпусов и материнской платы накладываются, так что обращайте внимание на совместимость

Полный список всех форм-факторов смотрите здесь.

Форм-факторы ПК: ATX, AT и иже с ними

Форм-фактор (от англ. form factor) — это стандарт, который задаёт габариты и другие параметры технического изделия. Применительно к персональному компьютеру это количество и размещение комплектующих, разъёмов, элементов корпуса системного блока и прочие технические моменты. Эти стандарты не являются обязательными, но, в целом, производители корпусов и комплектующих для системных блоков стараются их соблюдать. Таким образом, если Ваш системный блок популярного форм-фактора, трудностей с его обслуживанием не возникнет.

Перечисление форм-факторов ПК начнём с самого распространённого на данный момент стандарта — ATX.

Форм-фактор ATX (англ. Advanced Technology Extended) появился на стыке XX и XXI веков, практически сразу став главным стандартом на рынке персональных компьютеров. Разработан данный типоразмер был компанией Intel. Долго описывать этот стандарт не имеет смысла, достаточно взглянуть на современный системный блок. Остановимся на главных особенностях форм-фактора ATX:

Материнская плата компьютера обеспечивает питание процессора, оперативной памяти, дискретной видеокарты и прочих плат. Мощные видеокарты требуют дополнительного питания непосредственно с блока питания;
Вентиляторы в системном блоке расположены таким образом, чтобы радиатор процессора находился на пути воздушного потока вентилятора блока питания. Сам блок питания при этом располагается сверху или внизу системного блока. Если блок питания располагается снизу, а также имеется дискретная видеокарта, поток воздуха от блока питания уже не будет обдувать радиатор процессора. В данной конфигурации тепло от процессора должно отводиться только силами вентилятора на радиаторе CPU;
Разъём питания материнской платы претерпел изменения по сравнению со стандартом AT и теперь не допускает ошибочного подключения. Первоначально число контактов равнялось 20, затем было увеличено до 24;
Изменения затронули и заднюю панель системного блока. Корпусы системных блоков форм-фактора ATX имеют стандартизированную прорезь, в которую вставляется панель с разъёмами материнской платы и специальная заглушка с отверстиями под эти разъёмы (англ. I/O Plate — Input/Output Plate). Заглушка идёт в комплекте с материнской платой. Особенностью стандарта ATX является то, что производители материнских плат вольны сами выбирать типы и количество разъёмом, которыми они снабжают свои устройства. Всё это упрощает сборку ПК, так как один корпус можно использовать с разными комплектующими.

Самыми распространёнными представителями ПК стандарта ATX являются системные блоки как на иллюстрации выше. Они удобны как в сборке, так и в обслуживании, но являются не слишком компактными по современным меркам. В последние годы им на смену всё чаще приходят более компактные компьютеры.

Как не трудно догадаться, определяющим фактором здесь является размер комплектующих компьютера. В особенности материнской платы. Хотя, конечно, и другие комплектующие способны занимать немалое пространство. Речь о дискретных видеокартах, жёстких дисках, дисководах, блоках питания, радиаторах, вентиляторах и прочем. Но остановимся на материнских платах.

Типоразмер ATX включает в себя несколько стандартов материнских плат. Классических системный блок «заточен» под материнские платы Standard-ATX (или просто ATX) размером 305 × 244 мм. Кроме этого популярными являются материнские платы форматов Mini-ATX (284 × 208 мм) и Micro-ATX (244 × 244 мм). Как правило, корпусы системных блоков содержат отверстия для крепления плат различных габаритов. Подробнее о размерах материнских плат различных типов в таблице ниже.

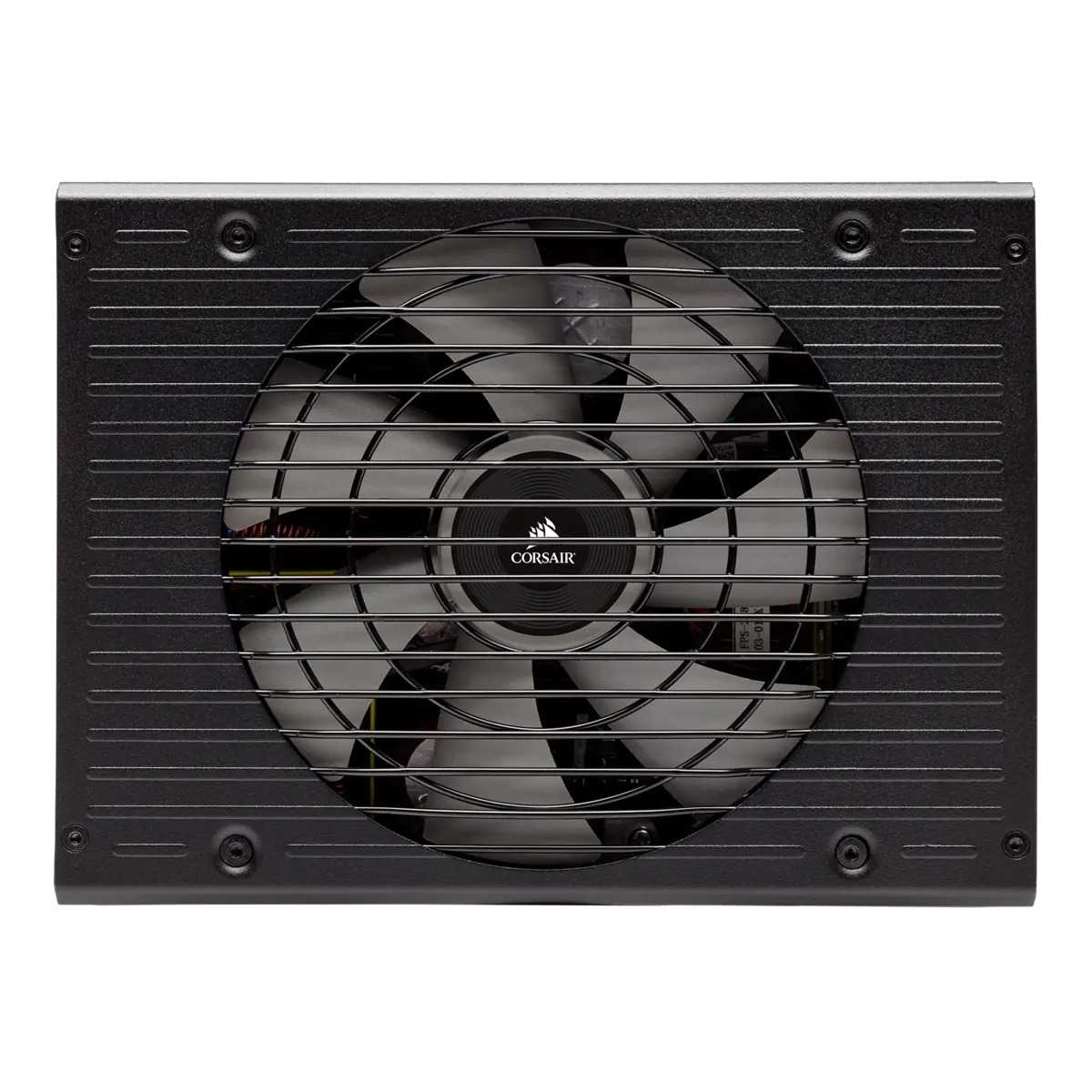

Лучший блок питания мощностью более 1500 Вт: Corsair AX1600i

Производитель (OEM): Flextronics.
Максимальная выходная мощность: 1600 Вт.
Эффективность: 80 PLUS Titanium, ETA-A+.
Шум: Cybenetics A (20-25 дБА).
Форм-фактор: ATX12V v2.4, EPS 2.92.
Охлаждение: 140-мм вентилятор с жидкостным динамическим подшипником (NR140P).
Модульный: полностью.
Разъёмы: 2x EPS, 10x PCIe.
Гарантия: 10 лет.

Плюсы:

Полная мощность при температуре 48 градусов.
Мощный.
Эффективный.
Подавление пульсаций.
Регулировка нагрузки.
Точный сигнал Power Ok.
Тихая работа.
Качественные заглушки.
Полностью модульный.
Большое количество разъёмов.
Качественный вентилятор.
Магнитные боковые крышки.

Может не понравиться:

Цена.
Малое расстояние между коннекторами для периферийных устройств.
EMI с детектором AVG.

На протяжении многих лет не было конкурента у блока Corsair AX1500i, но в итоге этот же производитель предложил кое-что получше. AX1600i можно считать лучшим современным блоком питания. Он обеспечивает высочайшую производительность во всех аспектах и основан на инновационной платформе с элементами дизайна блоков будущего.

Применение передовой схемы PFC и полностью цифровой платформы обеспечивает рекордные характеристики производительности. Кроме отличной эффективности AX1600i прекрасно регулирует нагрузку, у него отличная переходная характеристика и отличное подавление пульсаций. Всё это предлагается наряду с бесшумной работой и высококачественным вентилятором FDB. Программное обеспечение Corsair Link позволяет выбирать режимы работы вентилятора «Производительный», «Сбалансированный» и «Тихий».

~~Corsair AX1600i~~

Лучшие блоки питания на 550, 650, 750 и 850 Ватт

ASUS ROG-STRIX-750G

Это блок питания высокого качества, которого хватит для игрового ПК

ASUS уделили внимание не только тому, как БП выглядит снаружи, но и как внутри. В активе компании можно выбрать блоки питания от 550 до 1000 Вт (в рамках серии)

Стоит ещё упомянуть о 10-летней гарантии.

be quiet! Straight Power 11 750W

Компания be quiet! показала линейку Straight Power 11, модели с сертификатом 80 PLUS Gold. В неё вошли шесть блоков мощностью от 450 до 1000 Вт. Модульная система кабелей, тихий вентилятор без пассивного режима, только японские конденсаторы и пять лет гарантии.

MSI MPG A750GF

Собран на качественно элементной базе с хорошим КПД, низкими температурами и невысоким уровнем шума. Японские конденсаторы позволили дать гарантию на 10 лет. Заявлена совместимость с видеокартами от NVIDIA 3000 серии. В наличии три модели 650, 750 и 850 Вт.

Thermaltake Toughpower Grand RGB 750W

Линейка Toughpower Grand RGB включает блоки 650, 750 и 850 Вт плюс модели Sync Edition. Подключение кабелей полностью модульное, имеется тумблер, переключающий контроллер вентилятора в активный или пассивный режимы. Ещё 10-летняя гарантия производителя.

Chieftec Polaris 750W

Линейка блоков питания Polaris среднего класса обеспечивает баланс качества, функций и производительности. Модели работают с эффективностью 80 PLUS Gold и имеют модульную систему кабелей. Отметим японские конденсаторы и наличие всех необходимых схем защиты.

Chieftronic PowerPlay 750W

Ранее компания Chieftec представила суббренд Chieftronic. В ряду блоков питания значатся пять моделей серии PowerPlay: «золотые» (550, 650 и 750 Вт) и «платиновые» (850 и 1050 Вт). Низкая термонагруженность, вентилятор на подшипнике качения и топовые японские конденсаторы.

GIGABYTE AORUS P750W

Само название указывает номинальную мощность, ещё доступна модель 850 Вт. Речь идёт о полностью модульных «золотых» решениях с полным спектром защит, исключительно японскими конденсаторами. Плюс качественный вентилятор и нереальные 10 лет гарантии.

Corsair RM750x

Блоки RMx Series обеспечивают жёсткий контроль напряжения, бесшумную работу, 80 PLUS Gold эффективность и модульное подключение. Японские конденсаторы с рабочими температурами 105°C делают эти блоки отличным выбором. Плюс ещё контроллер вентилятора Zero RPM.

Cooler Master V Gold V2 750W

Ранее Cooler Master представила блоки питания V Gold V2 мощностью 550, 650, 750 и 850 Вт. Высокая эффективность и стабильные напряжения, способность работать под нагрузкой, превышающей номинальное значение, тихая система охлаждения и хороший набор кабелей.

SeaSonic X-750

Тестирование показывает, что блоки питания SeaSonic Х-650 и Х-750 скорее соответствуют «платиновым» устройствам, нежели «золотым». Отметим отличное состояние выходных линий питания под разными типами нагрузок. Гарантийный срок 7 лет говорит о высоком качестве.

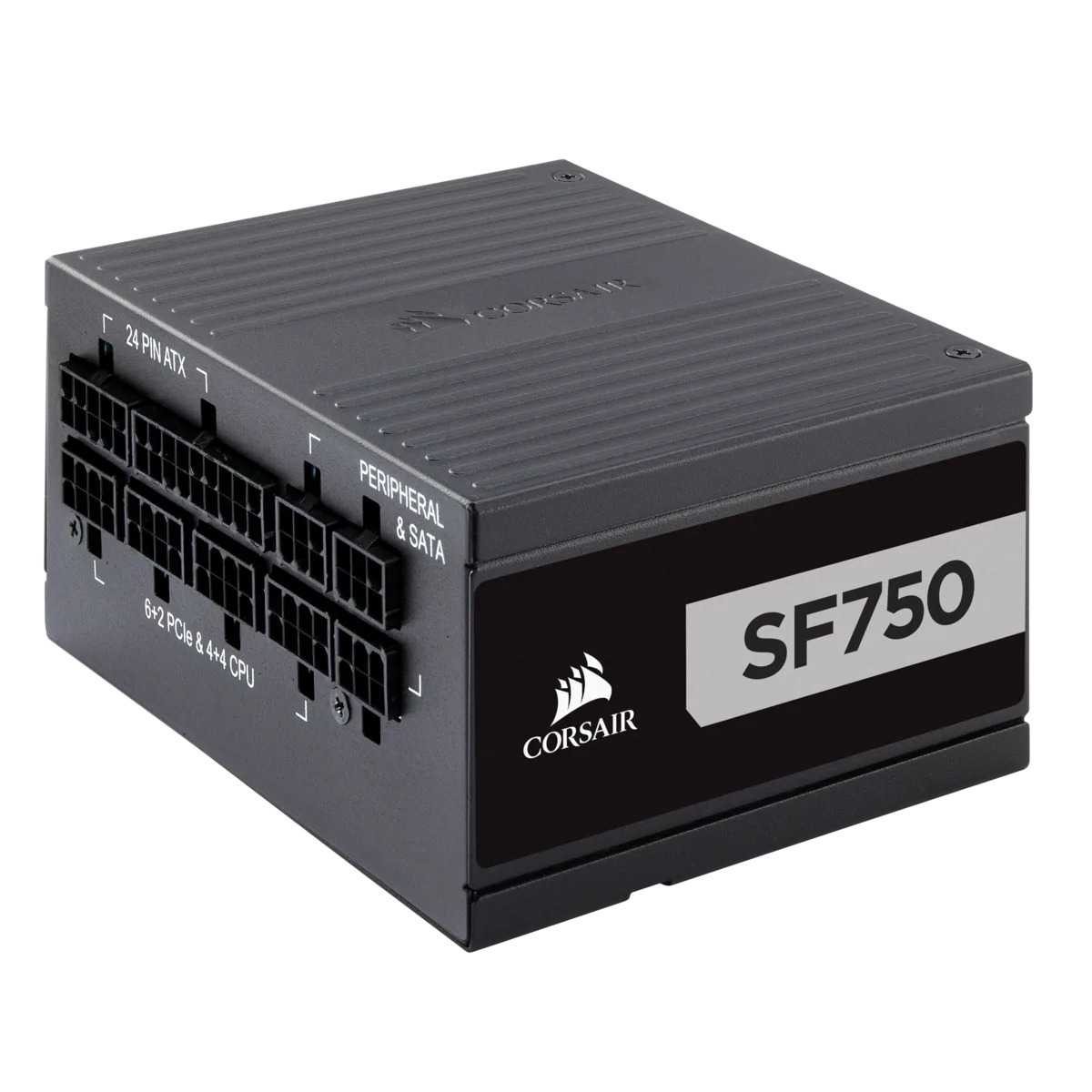

Лучший блок питания SFX: Corsair SF750

Производитель (OEM): Great Wall.
Максимальная выходная мощность: 750 Вт.
Эффективность: 80 PLUS Platinum, Cybenetics Platinum.
Шум: Cybenetics A- (25 — 30 дБА).
Форм-фактор: SFX, EPS 2.92.
Охлаждение: 92-мм вентилятор с подшипником скольжения с винтовой нарезкой (NR092L).
Модульный: полностью.
Гарантия: 7 лет.

Плюсы:

Мощность.
Эффективность.
Отличное подавление пульсаций.
Жёсткое регулирование нагрузки.
Тихая работа.
Полностью модульный.
7-летняя гарантия.

Может не понравиться:

Цена.
Нельзя отключить полупассивный режим.

Corsair SF750 является одним из лучших и мощнейших блоков питания . Если вам нужен компактный и при этом мощный блок, лучше вы не найдёте. Он способен справиться с производительным игровым компьютером, а два разъёма EPS делают его совместимым с премиальными материнскими платами, которым нужно много энергии для процессора.

~~Corsair SF750~~

Матрица квалификаций

Матрица квалификаций используется, как правило, для решения двух задач:

отображения квалификации сотрудников отдела/участка, а также визуального отображения навыков сотрудника на различных рабочих местах
информирования о плане обучения/развития сотрудников

Заполнение формы:

а) Для начала необходимо определиться какие навыки, умения, знания должны быть у ваших сотрудников. Их нужно перечислить в середине шапки (желательно предварительно сгруппировав их по рабочим местам, либо по иной логике — для удобства использования)

б) Слева, по-вертикали, перечисляем фамилии и имена сотрудников

в) заштриховываем круговые диаграммы в каждой клеточки исходя из степени владения навыком в легенде и соответствия статсуа сотрудника

г) для планирования обучения, внизу указываются результаты обучения, а справа план развития навыка по сотрунику и почему этот навык необходимо развивать у этого человека (в примечаниях)

Как результат, вы наглядно демонстрируете окружающим, что вы знаете как нужно развивать своих сотрудников. Кроме того, сами работники понимают, чего еще им не хватает для повышения своего мастерства и опыта.

Про эксплуатацию

Казалось бы, все просто. Пруфы есть — советуй всем подряд для своих сборок «кормильцев» мощностью 400-500 Вт да с поддержкой стандарта 80 PLUS Gold. Только есть одна загвоздка. Самый дешевый блок Thermaltake TR2 Gold 600 Вт с такими параметрами стоит 4800 рублей, а рассмотренный AeroCool KCAS 600 Вт — 3500 рублей. Разница в 1300 рублей — это, например, покупка кулера для процессора Deepcool GAMMAXX 300. Или выбор более качественного корпуса. Или приобретение еще какого-нибудь железа. По 12-вольтовой линии TR2 Gold выдает 600 Вт, а KCAS — 540 Вт. Разница небольшая. Согласитесь, есть о чем задуматься, если бюджет на сборку ПК сильно ограничен.

Блок питания с большим запасом по мощности эффективнее, тише и холоднее. С первым пунктом все ясно. Смотрим на график эффективности стандартов 80 PLUS. Наибольший КПД наблюдается при 50-процентной загрузке устройства.

Блок питания какой фирмы лучше выбрать

Лучшие фирмы блоков питания, представленные ниже, производят продукцию, с учетом установленных в разных странах показателей частоты сети и тока. Среди самых востребованных производителей на рынке, оказались следующие:

Be Quiet! – бренд из Германии продает с 2006 года корпуса, системы охлаждения для настольных компьютеров и блоки питания, работающие беззвучно. Точность сборки и качество материалов гарантирует долговечность продукции и приносит компании многочисленные награды.
ExeGate – компания из Гонконга по производству аксессуаров и компьютерных комплектующих. Ассортимент, качество сборки, дизайн продукции нравится покупателям, а постоянный контроль качества гарантирует долговечность товара.
Powerman – бренд производит компьютерное, электрическое и электроустановочное оборудование. Фирма совершенствует технические характеристики и дизайн продукции для привлечения клиентов и улучшения качества товара.
Ginzzu – компания из Гонконга выпускает высокотехнологичную продукцию более 10 лет. На предприятиях Турции, Китая, Тайваня и России производятся гаджеты и аксессуары, аудио, бытовая техника, комплектующие для ПК. Более 30 пунктов сервисного обслуживания обеспечивают гарантийное сопровождение товара.
Chieftec – с 1990 года бренд выпускает компьютерные корпуса. Позже разнообразие товара пополнилось блоками питания и аксессуарами. Продукция производится на современном оборудовании с соблюдением новейших технологий, бренд гарантирует качество и долгий срок службы.
Cooler Master – компания со штаб-квартирой в Тайване и представительствами в Бразилии, Китае, России, Нидерландах, Германии производит компьютерные комплектующие с 1992 года. Бренд проводит собственные исследования, испытания для улучшения качества товара.
Corsair – производитель игрового компьютерного оборудования и периферии из США. С 1994 года бренд, созданный двумя основателями, стал одним из лучших в мире по производству комплектующих для персональных компьютеров. Фирма сотрудничает с крупными корпорациями, поставляя им продукцию высокого класса.
AeroCool Higgs – магнат по производству продукции для геймеров: блоков питания, игровых корпусов, клавиатур, гарнитуры, многофункциональных панелей. Товары бренда улучшают производительность современного компьютера и позволяют комфортно проводить время за ним.
Thermaltake – бренд из Тайваня, выпускающий корпуса, блоки питания, жидкостные и воздушные системы охлаждения. Аксессуары (вентиляторы, кабели, карманы для жестких дисков) компания производит с 1999 года, осваивая рынки Америки, Европы и Азии.
Super Flower – более 20 лет бренд из Тайваня занимает лидирующую позицию среди производителей блоков питания. Батареи для телефонов, блоки питания для телевизоров и компьютеров, промышленных устройств продаются по низким ценам. Бренд заботится о дизайне и функциональности товара.
