Что такое магнетрон?

Приборы для разогрева пищи включают в себя один обязательный элемент. Это мощная электронная лампа, которая называется магнетроном. С ее помощью происходит выработка микроволн для воздействия на молекулы воды в пище. Данный процесс можно объяснить взаимодействием магнитного поля с потоком электронов.

Не углубляясь в подробности мощностей СВЧ-печей, следует отметить, что в большинстве подобных приборов присутствует мощность в 700-850 Вт, что дает возможность закипятить стакан воды всего за 2-3 минуты. Также следует учитывать при диагностике, что существуют перестраиваемые и неперестраиваемые устройства, при этом у первых изменение частотных характеристик может наблюдаться до 10%.

Относительная диэлектрическая проницаемость

Не менее значимым фактором, влияющим на емкость конденсатора, является такое свойство материала между обкладками как относительная диэлектрическая проницаемость

. Это безразмерная физическая величина, которая показывает во сколько раз сила взаимодействия двух свободных зарядов в диэлектрике меньше, чем в вакууме. Материалы с более высокой диэлектрической проницаемостью позволяют обеспечить большую емкость. Объясняется это эффектом поляризации

– смещением электронов атомов диэлектрика в сторону положительно заряженной пластины конденсатора.

Поляризация создает внутренне электрическое поле диэлектрика, которое ослабляет общую разность потенциала (напряжения) конденсатора. Напряжение U препятствует притоку заряда Q на конденсатор. Следовательно, понижение напряжения способствует размещению на конденсаторе большего количества электрического заряда.

Ниже приведены примеры значений диэлектрической проницаемости для некоторых изоляционных материалов, используемых в конденсаторах.

Воздух – 1.0005

Бумага – от 2.5 до 3.5

Стекло – от 3 до 10

Слюда – от 5 до 7

Чем отличается пусковой конденсатор от рабочего?

Порошки оксидов металлов – от 6 до 20

Варианты диагностики

Рассмотрим распространенные варианты поиска причин поломки.

Безопасная проверка

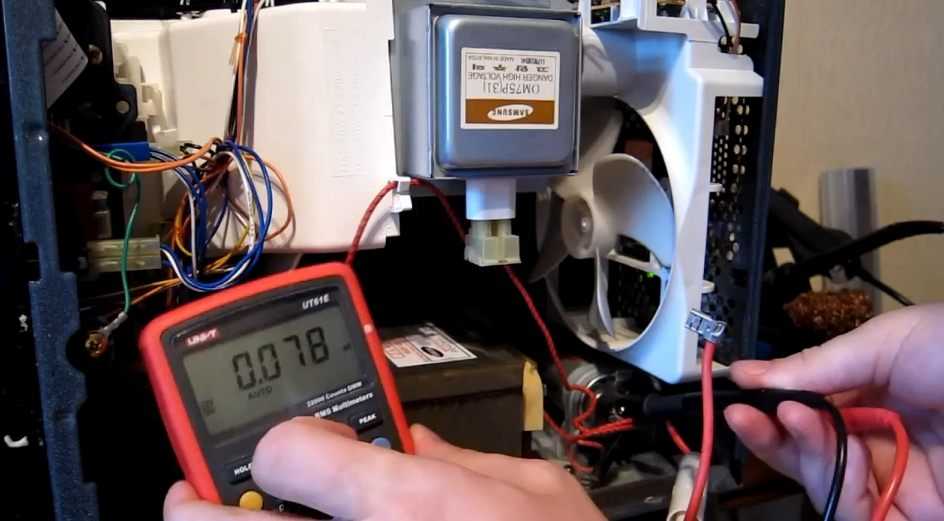

Наиболее безопасное исследование проводится тестером и заключается в исследовании катушек на предмет повреждений. Порядок действий:

• Мультиметр настраивают на нужные пределы и определяют с его помощью сопротивление всех обмоток — первичной и двух вторичных. Исследование делают на снятом трансформаторе.
• Если на тестере высвечивается единица, значит произошел обрыв.
• При замкнутой цепи на первичной катушке появится значение в диапазоне 2–4,5 Ом (тестер выставлен на 200 Ом). На накальной — 3,5–8 Ом, на высоковольтной вторичной (2 000 Ом) — 140–350 Ом.

При замерах необходимо учесть собственную погрешность мультиметра. Определить ее можно, замкнув щупы накоротко в установленном пределе. Полученное значение — погрешность.

Безопасную проверку можно выполнить самостоятельно или пригласить специалиста из сервиса. Чтобы прозвонить обмотки, пользователю достаточно знать азы электротехники и иметь навыки работы с тестером.

Проверка под напряжением

Если измерения проведены, полученные замеры соответствуют норме, но печка по-прежнему не работает, необходимо исследовать ряд характеристик. Измерение выходного напряжения на вторичных обмотках — достаточно опасное дело. Порядок действий:

• К микроволновке подается 220 В.
• Тестером замеряют U на выходах обеих вторичных обмоток. Высоковольтная — 2 кВ, накальная — 3 В.

Для этого метода необходимо оснащение, которое может измерить переменное напряжение более 2 кВ.

Обратная проверка

Этот вариант менее проблематичен. К вторичной обмотке подводят 220 В, с первичной снимают около 24 В. Коэффициент — 9,1. Если на первичную обмотку подать 12 В, на вторичной будет около 109 В.

Если при холостом ходе трансформатор нагревается, вероятно, произошло межвитковое замыкание. Если же устройство греется под нагрузкой, а при ее выключении перестает греться, следует продолжать поиски неполадки.

Порядок работ по безопасной проверке

Приступая к самостоятельной проверке, необходимо запастись мультиметром (на крайний случай – двухполюсным индикатором со встроенным источником питания), отвертками с различными наконечниками, омметром, плоскогубцами.

Общая схема безопасных работ выглядит так:

• отключают прибор от электропитания;
• откручивая винты, снимают кожух;
• разряжают конденсатор;
• с трансформатора аккуратно снимают клеммы;
• проверяют его обмотки: если параметры в норме – устанавливают на место и ищут другие причины;
• когда в них находят обрыв или замыкание – выполняют замену устройства;
• печь собирают и проверяют ее работоспособность.

Если после снятия трансформатора на его обмотках видны следы оплавления изоляции, от него исходит сильный горелый запах, то к применению он уже не пригоден, а проверять — не имеет смысла. В этом случае поможет только замена устройства.

Прежде чем приступать к обследованию трансформирующего устройства, необходимо точно убедиться, что на него поступает питание. Для этого следует мультиметром проверить наличие (предварительно включив прибор в сеть и запустив программу подогрева) в точках подключения первичной обмотки переменного напряжения значением 220 V

Эта работа выполняется предельно осторожно во избежание поражения электрическим током

Наличие высоковольтного конденсатора, способного сохранять электрический заряд, приводит к необходимости его разрядки перед проведением проверочных работ. Это делается простым замыканием его контактов между собой (отверткой, пассатижами) или на корпус при выключенном напряжении.

Как определить обмотки

Как известно, трансформаторы созданы для изменения поступающей величины тока на нужную. Стандартный преобразователь имеет обычно две обмотки первичную и вторичную. Ток поступает в первичный контур, а нагрузка подается на вторичный. Но чаще современные преобразователи снабжены несколькими катушками, что и усложняет их правильное определение.

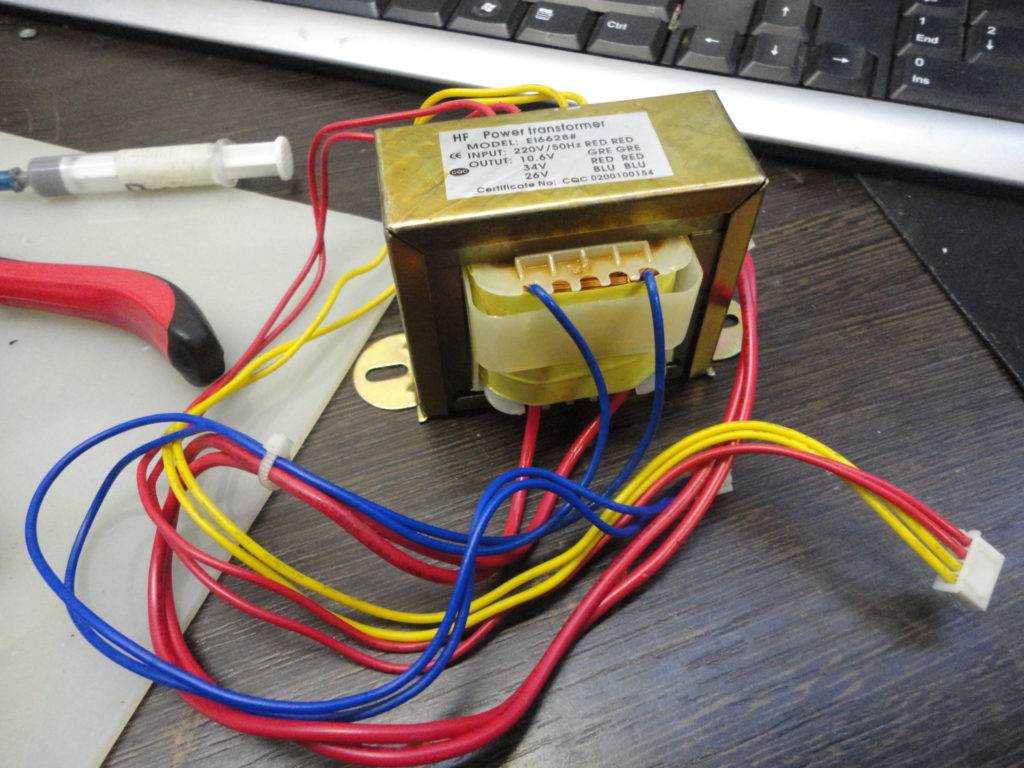

Внимательно осмотрев внешний слой трансформатора можно найти изображение на изоляции схемы строения или цифровые обозначения катушек, у старых советских трансформаторов указывается код, по которому можно найти в справочнике всю информацию.

В случае, если при наружном осмотре, маркировки не найдено, подсказать предназначение тех или иных витков поможет толщина провода. Если трансформатор понижающий, то витки первичной обмотки всегда тоньше витков вторичных катушек.

Если рассмотреть последовательность наматывания витков катушек в преобразователе, можно заметить, что первичная обмотка мотается раньше, а следом поверх нее наматывают вторичные.

В некоторых моделях трансформаторов, чаще всего в сетевых, определение предназначения катушек вообще не представляет трудности. Витки первичной и вторичной обмотки располагаются на пластиковой основе и разделены перегородкой.

Проверка на межвитковое замыкание

Начать нужно с внешнего осмотра, особое внимание следует обращать на места обугливания изоляции, каркаса, почернение или оплавление заливки. Дело в том, что межвитковое замыкание приводит к сильному нагреву трансформатора. Далее проверяем сопротивление изоляции между обмотками, оно должно составлять не менее 10 Мом

Если есть аналогичный трансформатор, можно сравнить их значение индуктивности. Когда такой возможности нет, можно воспользоваться другим методом, основанном на резонансных свойствах цепи

Далее проверяем сопротивление изоляции между обмотками, оно должно составлять не менее 10 Мом. Если есть аналогичный трансформатор, можно сравнить их значение индуктивности. Когда такой возможности нет, можно воспользоваться другим методом, основанном на резонансных свойствах цепи.

От перестраиваемого генератора подаем синусоидальный сигнал поочередно на обмотки через разделительный конденсатор и контролируем форму сигнала во вторичной обмотке.

Если внутри нет межвитковых замыканий, то форма сигнала не должна отличаться от синусоидальной во всем диапазоне частот. Короткозамкнутые витки в катушке приводят к срыву колебаний в LC-контуре на резонансной частоте. У трансформаторов разного назначения рабочий частотный диапазон отличается — это надо учитывать при проверке.

Для импульсного блока питания он составляет — 8-40 кГц, для ТДКС — 13-17 кГц. Импульсные трансформаторы обычно содержат малое число витков. Возможен вариант убедиться в работоспособности трансформатора путем контроля   коэффициента трансформации обмоток.

Для этого подключаем обмотку трансформатора с наибольшим числом витков к генератору синусоидального сигнала на частоте 1 кГц. Эта частота не очень высокая и на ней работают все измерительные вольтметры (цифровые и аналоговые), в то же время она позволяет с достаточной точностью определить коэффициент трансформации (такими же они будут и на более высоких рабочих частотах).

Измерив напряжение на входе и выходе всех других обмоток трансформатора, легко посчитать соответствующие коэффициенты трансформации. Этот метод вполне реален для тех кто дружит с математикой. По результатам пробных измерений составлена таблица, в которой сопротивлению, указанному в левой колонке, соответствует определенное показание цифрового индикатора.

Замер тока и напряжения мультиметром.

Принцип устройства

Конденсатор является приспособлением, имеющим способность копить определенный заряд электричества. Он представляет собой две пластины из металла, установленные параллельно, между которыми находится диэлектрик. Увеличение площади пластин увеличивает накопленный заряд в устройстве.

Конденсаторы бывают 2-х видов: полярные и неполярные. Все полярные приспособления – электролитические. Емкость их от 0.1 ÷ 100000 мкФ.

При проверке полярного приспособления важно соблюдение полярности, когда плюсовая клемма присоединена к плюсовому выводу, а минусовая к минусовому. Высоковольтными являются именно полярные конденсаторы, у неполярных – малая емкость

Высоковольтными являются именно полярные конденсаторы, у неполярных – малая емкость.

Микроволновка с указанием места расположения конденсатора

В цепь питания магнетрона микроволновки входит диод, трансформатор, конденсатор. Через них к катоду идет до 2-х, 3-х киловольт.

Конденсатор – это большая деталь весом до 100 гр. К нему присоединяется вывод диода, второй на корпусе. Вблизи блока размещается также цилиндр. Конкретно данный цилиндр представляет собой высоковольтный предохранитель. Он не должен допустить перегревание магнетрона.

Монтирование корпуса

Будущий сварочный аппарат для безопасности следует поместить в прочный корпус, предварительно проделав по периметру ряд отверстий (чем больше, тем лучше) для осуществления должного охлаждения аппарата во время сварки. Для большего эффекта можно прикрепить с торцов корпуса два вентилятора. Для этого отлично подойдут кулеры охлаждения от системного блока персонального компьютера. Также очень часто такие трансформаторы применяют для создания катушки тесла и лампового усилителя.

Обладать личным сварочным аппаратом хотят многие домашние умельцы. Но не всегда это обязана быть громоздкая аппаратура, так как бытовые операции предполагают использование более востребованного варианта – точечной сварки. Современный рынок предлагает массу вариантов – от наиболее бюджетных до дорогостоящих. Однако покупка не всегда целесообразна ввиду возможности самостоятельного изготовления. Далее рассмотрим, как создается точечная сварка из микроволновки, ее особенности и последовательность действий. Естественно, что сваривать серьезные конструкции не выйдет, но для выполнения мелкого ремонта вполне подходящий вариант.

Монтаж электродов контактной сварки

Эта пара элементов выполняет непосредственную сварку материала. Требование простое: соответствие диаметра толщине провода. Подойдут медные прутки или даже электроды от фабричных паяльников (если мощность будет невелика). Монтаж и обслуживание этих элементов имеет такие нюансы:

1. В процессе сварки они интенсивно изнашиваются. Их нужно постоянно подтачивать, чтобы сохранять форму.
2. В определённый момент износ станет полным. Электроды придётся заменить.
3. Время от времени жала необходимо подчищать от продуктов окисления.
4. Провода, которые подводят ток к электродам, должны быть как можно короче, иначе мощность сварки сократится.
5. Провода, которые подводят ток от трансформатора, нужно одеть в лужёные медные наконечники в точке контакта с электродами. Используйте паяльник.
6. Наконечник и электрод спаивать между собой не нужно. Небольшую потерю мощности компенсирует удобство их чистки от результатов окисления. Примените крепкое болтовое соединение. Для этого на двух связываемых плоскостях проделайте одинаковые по размеру отверстия.

Мощный блок питания из трансформатора микроволновки

Трансформатор, который имеется в микроволновке, мощный (около 900 Вт), повышающий, преобразующий сетевое напряжение 220 Вв высокое (2000…2500), которым возбуждается магнетрон. Многие делают из него аппараты, с помощью которых выполняют дуговую или контактную сварку. Но из трансформатора можно получить и мощный блок питания.

Начинают работу с разборки трансформатора, который извлекают заранее из микроволновой печи. Как правило, он содержит три обмотки. Повышающей, вторичной, имеющей на выходе 2000…25000 В, является та, на которой больше всего витков провода и он тонкий. Ее удаляют.

Сетевая обмотка имеет меньшее количество витков, намотана более толстым проводом. К ней подключается сетевое напряжение 220 В. Третья обмотка на трансформаторе меньше всех и находится между двумя отмеченными ранее. В ней всего несколько витков провода. Она является низковольтной, рассчитанной на 6…15 В и выдает напряжение, которое «зажигает» накал магнетрона.

Дальше спиливают швы, которые в магнетроне соединяют Ш-образные и I-образные пластины между собой. Удаляют их, используя болгарку или зубило с молотком. После снимают все катушки. Используют в дальнейшем только ту, которая предназначена на 220 В – ее, как первичную, помещают в нижнюю часть Ш-образного сердечника.

Проводят расчет вторичной обмотки. Вначале берут любой провод и делают вокруг сердечника десять витков. К первичной обмотке подают (через предохранитель) напряжение 220 В и замеряют выходное на устроенной 10-витковой вторичной обмотке.

Как правило, оно должно равняться 10 В, что говорит о коэффициенте трансформации равном единице. Если на выходе будет другое напряжение, нужно рассчитать коэффициент трансформации, от которого зависит сколько витков нужно делать на выходной обмотке.

Зависимость линейная, потому несложная – по силам любому мастеру.

Если коэффициент трансформации оказался равным единице, то чтобы получить на выходе, к примеру, 500 В, на вторичной обмотке нужно намотать 500 витков провода. Если хотите иметь 36 В, то витков нужно сделать – 36.

Подготавливают приспособление. Можно сделать сердечник деревянным, боковины – из оргсетка. Дальше берут провод и наматывают на полученный «барабан» нужное количество витков, например, 500 – в итоге на выходе будет напряжение 500 В.

Дальше следует сборка трансформатора – перенос намотанного провода на сердечник. После подключения измеряют напряжение, которое «выходит» из вторичной катушки. Оно должно быть близким в 500 В. Расхождение обычно небольшое – до 13…15 В.

Подключение трансформатора нужно делать осторожно, не торопясь, дважды все проверяя. Выполнять его необходимо только через предохранитель, что убережет сеть при возможном коротком замыкании

Нельзя дотрагиваться до частей трансформатора во время его работы.

Что такое магнетрон?

Магнетрон — это устройство, которое генерирует радиоволны необходимой частоты. Устройство магнетрона микроволновой печи представляет собой электровакуумный диод:

1. Главная его часть — анод цилиндрической формы, изготовленный из меди, разделенный на 10 секторов с такими же медными стенками.
2. В центральной части магнетрона расположен катод с размещенной внутри нитью накаливания. Назначение его — эмиссия электронов.
3. В торцевых частях магнетрона размещены магниты кольцевого типа большой мощности. Они создают внутри магнетрона магнитное поле, которое необходимо для генерирования излучения сверхвысокой частоты. Напряжение, прилагаемое к аноду, составляет 4 тыс. Вольт, а к нити накала — 3 Вольта.
4. Энергия снимается проволочной петлей, которая соединена с катодом и выведена к антенне-излучателю. Излучения СВЧ попадают с антенны в волновод, а от него непосредственно в камеру печи.

Разберемся с назначением этих деталей подробнее.

Сварочные клещи
